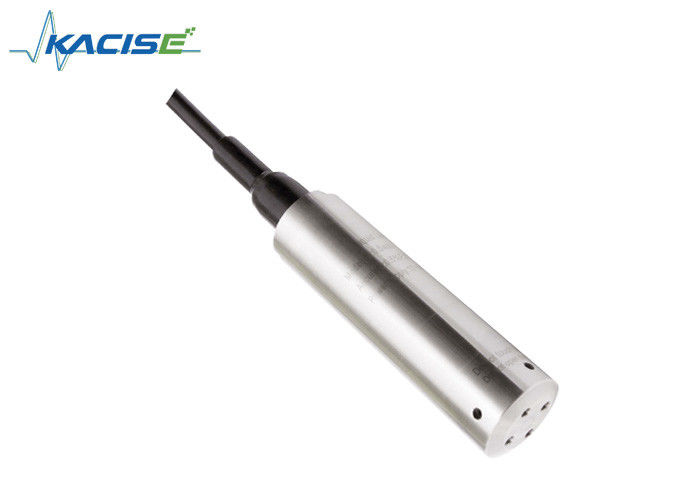

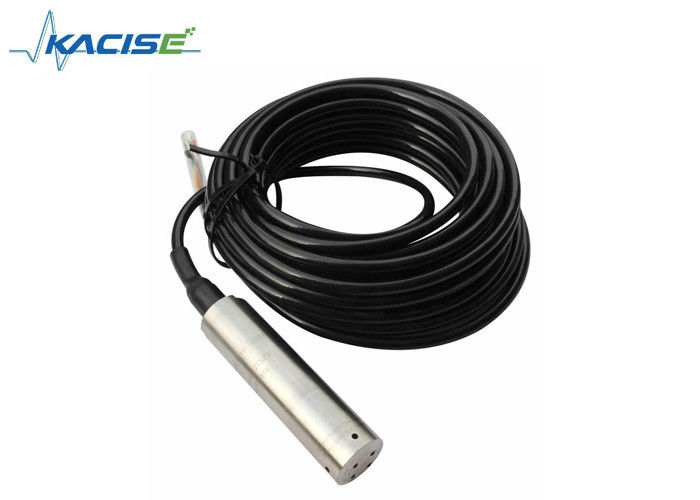

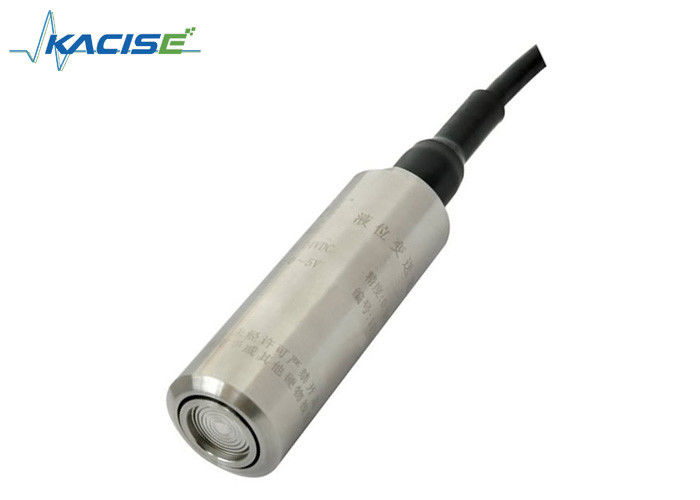

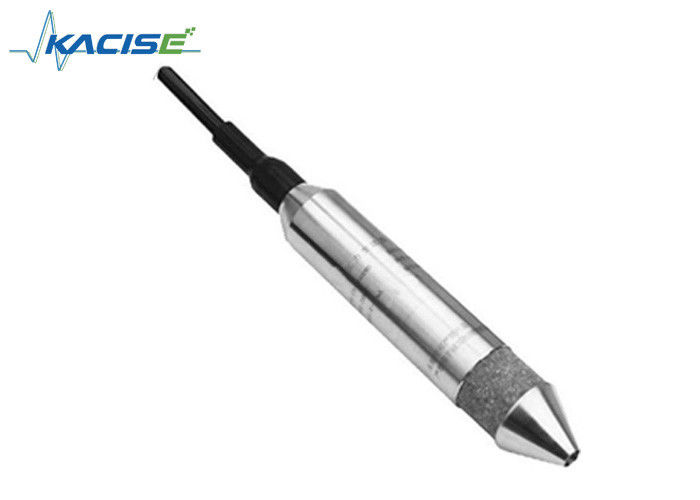

GXPS400 High stability gauge pressure liquid level transmitter

স্পেসিফিকেশন।

সংখ্যাসূচক মান

পিরেসুর রেঞ্জ

0~1......500mH2O

9.8KPa...4900KPa

0.09 বার... 49 বার

0.09atm...48atm

1.4psi... 711psi

2.8 ইঞ্চি এইচজি...1400 ইঞ্চি এইচজি

অতিরিক্ত চাপ

1.৫ গুণ নামমাত্র মূল্য

Rউত্তোলন চাপ

নামমাত্র মূল্যের তিন গুণ

সঠিকতা

± 0.25% F.S, ± 0.5% F.S

এসসক্রিয়তা

টিypical মান 0.25%F.S,সর্বাধিক মানঃ0.৪% F.S.

ওপেরিয়েটেম্পইর্যাচার

-৪০°সি-৮৫°সি (বা -৪০°সি-১২৫°সি)

সিক্ষতিপূরণ তাপমাত্রা

-১০°সি~৭০°সি

এমইডিয়াম

1Cr18Ni9Ti এর সাথে সামঞ্জস্যপূর্ণ সমস্ত কাউস্টিক মিডিয়াম

বৈদ্যুতিক পারফরম্যান্স

লাইন ২

৩ লাইন

৪ লাইন

আউটপুট সংকেত

৪-২০ এমএ

0 ~ 20mA

০-৫ ভি

0.৫-৪.৫ ভোল্ট

0 ~ 20mA

০-১০ ভিডিসি

১-৫ ভোল্ট

0.5~3V

0~5/10Vdc

পিওভার সরবরাহ

১০-৩০ ভিডিসি

১১-৩০ ভিডিসি

৮-২৪ ভিডিসি

৫ ভোল্টের অনুপাত

8/11 ~ 30Vdc

লোড প্রতিরোধের

(U-10)/0.02 ((Ω)

বর্তমানঃ ((U-12)/0.02 ((Ω);   ভোল্টেজ:>20KΩ

বিচ্ছিন্নতা

>100MΩ @50V

বৈদ্যুতিক সংযোগ

৫০০ ভোল্ট @ ১ সেকেন্ড

বৈদ্যুতিক সংযোগ

জলরোধী ফিক্সড ক্যাবল + দুটি আয়তক্ষেত্রাকার বৃত্ত + সিলিং রিং + সিলিং গাম + খাঁটি আঠালো সুরক্ষা গ্রেডঃ আইপি 68

বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য

ইলেক্ট্রোম্যাগনেটিক বিকিরণ EN50081-1/-2, ইলেক্ট্রোম্যাগনেটিক সংবেদনশীলতাঃ EN50082-2

প্রতিক্রিয়া সময়

১০ এমএস

সার্টিফিকেট

আমিঅভ্যন্তরীণভাবে নিরাপদ মোড E, বিস্ফোরণ প্রতিরোধক প্রকার D, CE

ইএমআই/ইএমসি

ইএমআই:EN50081-1/-2;EMC: EN50082-2
