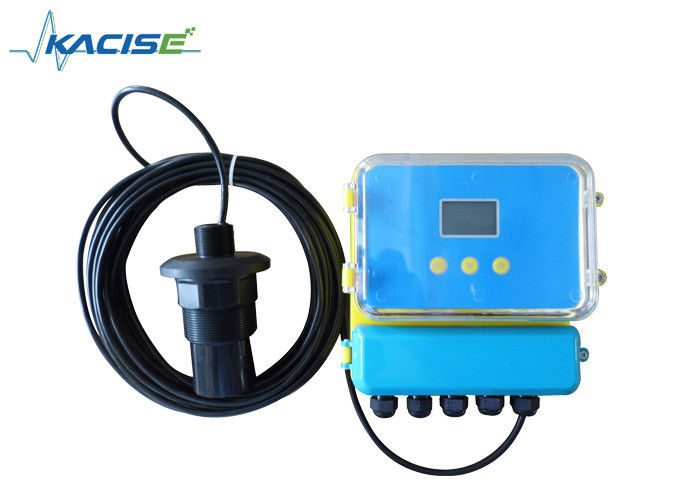

RS485 আউটপুট স্প্লিট টাইপ আল্ট্রাসনিক লেভেল ডিফারেন্স মিটার যার 5-30M রেঞ্জ এবং 0.5%-1% নির্ভুলতা

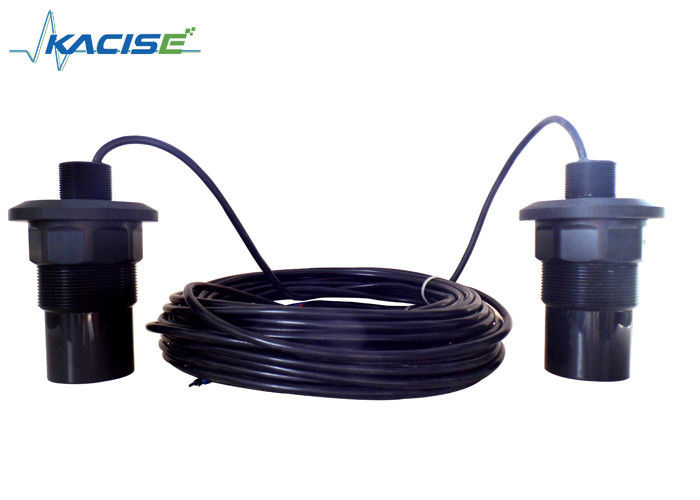

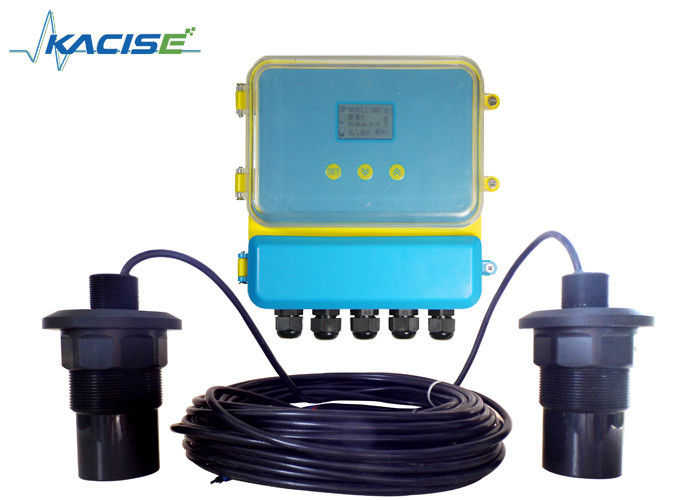

স্প্লিট টাইপ অতিস্বনক স্তর পার্থক্য মিটার দুটি প্রোব নিয়ে গঠিত। সাধারণত ঘন এবং পাতলা গ্রিটিং এর সামনে এবং পিছনে ইনস্টল করা হয় গ্রিটিং এর আগে এবং পিছনে পার্থক্য পরিমাপ করার জন্য।যখন পার্থক্য সেট মান পৌঁছানোর হয়, গ্রিটিং মেশিন স্ল্যাড পরিষ্কার করার জন্য চালানো শুরু হবে, এবং পার্থক্য সেট মান কম হলে বন্ধ হবে..

পণ্যের কাঠামো

ইনস্টলেশন পদ্ধতি তরল পরিমাপের সাথে একই। এটি কন্টেইনারের সংযুক্ত টিউব সংযুক্ত ফ্ল্যাঞ্জের উপর ইনস্টল করা যেতে পারে।অক্ষটি কন্টেইনার আউটলেট বা মিডিয়া পৃষ্ঠের লম্ব হওয়া উচিত, প্রোব সংযোগ-টিউব থেকে বেরিয়ে আসতে সক্ষম হওয়া উচিত।

অতিস্বনক স্তর পার্থক্য মিটার যা চীনা এবং ইংরেজি মেনু এবং সহজ সেটআপ আছে, গ্রাহকের থেকে বিভিন্ন প্রয়োজনীয়তা পূরণ করতে পারেন। সাধারণত, ইনস্টলেশন নির্দেশাবলী অনুসরণ করার পরে,তারপর বিভিন্ন পরামিতি সেট, এটা কাজ করতে শুরু করবে।

সহজ অপারেশনঃ

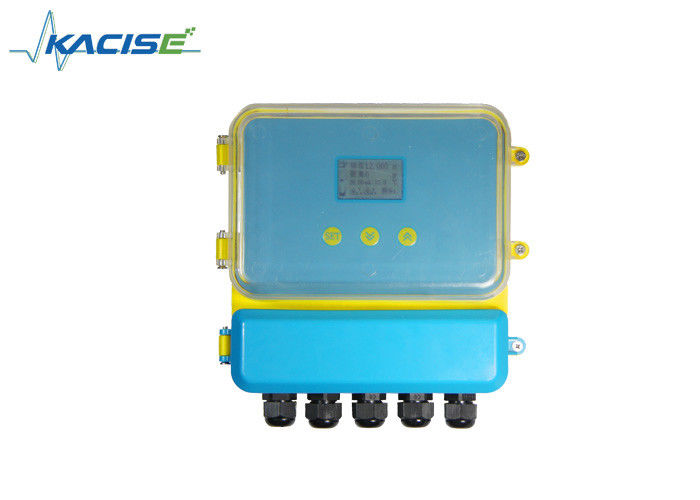

1. কী: আমাদের পণ্যগুলি প্যানেলের তিনটি কী দিয়ে ডিবাগ করা যায়। তারপরে, পরিমাপ করা মানটি এলইডি দ্বারা প্রদর্শিত হয়।



2. আমাদের পণ্য চালু করার পর, দুই সেকেন্ডের জন্য SET কী টিপুন এবং প্রথম স্তরের মেনুতে প্রবেশ করুন।
3. প্রোব ((নং 1) এর উচ্চতা মান “রেফারেন্স শূন্য 1 “, “রেফারেন্স শূন্য 1"পজিশনে ইনপুট মেনুতে কাঠামো টেবিল পাওয়া যাবে।(জোন্ডের উচ্চতা হল জোন্ডের লঞ্চ পৃষ্ঠ থেকে নীচে দূরত্ব).
4. প্রোব এর উচ্চতা মান ((No.2) √ রেফারেন্স শূন্য 2 √. √ রেফারেন্স শূন্য 2 √. অবস্থান মেনু কাঠামো ছবি পাওয়া যাবে।
5. সেট ৪ এমএ মানের সাথে মিলে যায় এবং ২০ এমএ মানের সাথে মিলে যায়।
6. 4mA এর সাথে পার্থক্য মানের সাথে মিলে যায়ঃ আউটপুট 4mA হয়, যখন পার্থক্য মান সেটিং মানের সমান হয়।
7. 20mA মান পার্থক্য মান:আউটপুট 20mA, যখন পার্থক্য মান সেটিং মান সমান।
8. ¢ যেহেতু পার্থক্য মান এবং "20mA পার্থক্য মান সংশ্লিষ্ট, মেনু কাঠামো ছবি চেক করুন.

অতিস্বনক স্তর পার্থক্য মিটার (উপাদান, তরল), দুটি ভিন্ন পাত্রে স্তর বা উপাদান স্তরের উচ্চতা পার্থক্য পরিমাপ করতে ব্যবহৃত হয়।

অতিস্বনক স্তর পার্থক্য মিটারের বৈদ্যুতিক তারের

অতিস্বনক স্তর পার্থক্য মিটারের টার্মিনাল

গ্রাউন্ডিংঃ যন্ত্রের প্রথম গ্রাউন্ড টার্মিনাল অবশ্যই গ্রাউন্ড করা উচিত। গ্রাউন্ড টার্মিনালটি অন্য ডিভাইসের সাথে ভাগ করবেন না। 4th টার্মিনালটি তুলুন। ট্রান্সডুসার:Red: Trans_n ট্রান্সডুসার n Blue:টেম্প n + তাপমাত্রা সেন্সর + কালো: জিএনডি জমির তারের একক প্রোবঃ n=1, ডাবল প্রোব, n=1,2 বর্তমানঃ+বর্তমান++যোগাযোগ mA n+; current-connect mA n-/জিএনডি একক প্রোবঃ n=1, ডাবল প্রোব, n=1,2 রিলেঃRLlnA এবং RLnB খোলা দেখায়;RLnA এবং RLnC শো বন্ধ. একক প্রোবঃ n=1,2 ডাবল প্রোব, n=1,2,3,4 পাওয়ারঃ পাওয়ার এসি সংযোগ L, N পাওয়ার ডিসিঃ 24V + সংযোগ 24VDC +, GND সংযোগ 24VDC-

নোটঃ

• 1 বিলম্ব 1 জরিপ 1 এলার্ম জন্য ব্যবহৃত হয়, বিলম্ব 2 জরিপ 2 এলার্ম জন্য ব্যবহৃত হয়। বিলম্ব 3 এবং বিলম্ব 4 পার্থক্য এলার্ম জন্য ব্যবহৃত হয়।
• 2 ★ mA1+ এবং mA- এর আউটপুট পার্থক্য বর্তমান। mA2+ এবং mA- এর ডিফল্ট আউটপুট জোন 2 বর্তমান বা জোন 1 বর্তমান নির্বাচন করুন।(নির্বাচন ¢ 9 কাজ মোড ¢------- ¢ 2 mA 2 ¢ এর আউটপুট) ★ ডবল উপাদান স্তর চলমান মোড হিসাবে, mA 1+ এবং mA- এর আউটপুট হল প্রোব 1 এর বর্তমান। mA2+ এবং mA- এর আউটপুট হল প্রোব 2 এর বর্তমান।

আল্ট্রাসোনিক লেভেল মিটার এবং আল্ট্রাসোনিক লেভেল ডিফারেন্স মিটারের ওয়ারেন্টি রসিদ কার্ড

আল্ট্রাসোনিক লেভেল মিটারের ওয়ারেন্টি কার্ডের নির্দেশাবলী

1. দয়া করে ওয়ারেন্টি কার্ড দেখান, যখন ব্যবহারকারীর রক্ষণাবেক্ষণের প্রয়োজন হয়। ওয়ারেন্টি সময়ের মধ্যে, স্বাভাবিক ব্যবহারের কারণে ব্যর্থতা ওয়ারেন্টি কার্ড অনুযায়ী বিনামূল্যে রক্ষণাবেক্ষণ উপভোগ করতে পারেন।
2. গ্যারান্টি সময়কালঃ পণ্যের গ্যারান্টি সময়কাল 12 মাসের মধ্যে গ্রহণের তারিখ থেকে শুরু হয়।

বিনামূল্যে গ্যারান্টি ছাড়া নিম্নলিখিত পরিস্থিতিঃ

1. গ্যারান্টি সময়ের বাইরে পণ্য বা অন্যান্য উপাদান।
2. ব্যবহারের পরিবেশের কারণে পণ্যের প্রয়োজনীয়তা পূরণ করতে পারে না, ফলস্বরূপ, হার্ডওয়্যার কাজ করে না।
3. দুর্বল বিদ্যুৎ পরিবেশ বা বিদেশী বস্তুর কারণে ডিভাইসগুলিতে, ফলস্বরূপ, ব্যর্থতা বা ক্ষতির দিকে পরিচালিত করে।
4. অপারেশন ম্যানুয়াল অনুযায়ী তাদের অনুসরণ ব্যর্থতা এবং বিবেচনা, ফলস্বরূপ, ব্যর্থতা নেতৃত্ব।
5. বিদ্যুৎ, জল, আগুন এবং অন্যান্য প্রাকৃতিক কারণের কারণে, ফলস্বরূপ, ব্যর্থতা হতে পারে।
6. অনিয়ন্ত্রিত মেরামতের কারণে, অনিয়ন্ত্রিত পরিবর্তন, অপব্যবহার, ফলস্বরূপ, ব্যর্থতার কারণ হয়।

1. দয়া করে এই নির্দেশাবলী ওয়ারেন্টি কার্ড নিরাপদ রাখুন, পেমেন্ট ছাড়া হারিয়ে.

এই গ্যারান্টি কার্ডের ব্যাখ্যা করার জন্য কর্তৃপক্ষ আমাদের কোম্পানির অন্তর্গত, আমরা পূর্বের নোটিশ ছাড়াই এই কার্ডের বিষয়বস্তু পরিবর্তন করার অধিকার রাখি।
