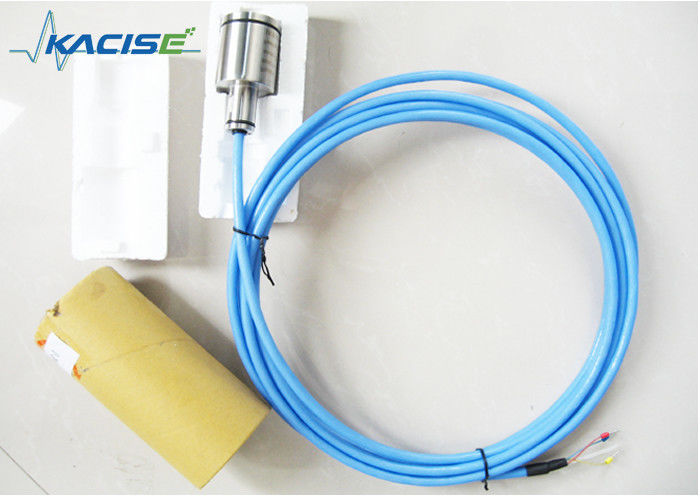

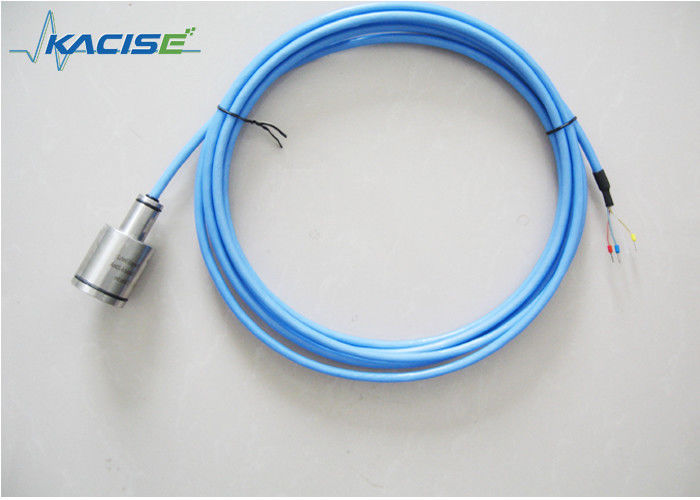

GXPS440 গুরুতর ক্ষয়কারী সিরামিক কোর স্তরের ট্রান্সডুসারের বিরুদ্ধে
বৈশিষ্ট্য
- একাধিক চাপ পরিসীমা ঐচ্ছিক, ছোট পরিমাপ পরিসীমা উপলব্ধ
- 0/4-20mA, 0/1-5V,0-10V আউটপুট ঐচ্ছিক
- নিমজ্জিত এবং থ্রেড ইনস্টলেশন পদ্ধতি ঐচ্ছিক
- নন পোলারিটি 2 লাইন কারেন্ট আউটপুট
- এসি, ডিসি ভোল্টেজ আউটপুট ঐচ্ছিক
- দুই তারের সিস্টেম সীসা তারের অ পোলারিটি
আবেদন
- দৃঢ়ভাবে ক্ষয়কারী তরল স্তর পরিমাপ
- মূল্যবান তরল স্তর পরিমাপ
- জারা মাধ্যম
- রসায়ন পরীক্ষা
- উচ্চ তাপমাত্রার একটি ক্ষেত্র
- দাহ্য মাঝারি শ্রেণীর
- বিস্ফোরণ প্রমাণ সাইট
নির্দেশ
GXPS440/450 সিরিজের চাপ ট্রান্সমিটার হল একটি উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থায়িত্ব, উচ্চ-নির্ভুলতা সিরামিক কোর স্তরের ট্রান্সমিটারের সংবেদনশীল উপাদানগুলির জন্য।
জল, তেল, প্রাকৃতিক গ্যাস, তরলীকৃত পেট্রোলিয়াম গ্যাস এবং অন্যান্য ক্ষয়কারী তরল এবং গ্যাসের মতো ছোট আকারের স্তর পরিমাপে ব্যাপকভাবে ব্যবহৃত হয়।
GXPS440 হল 316L SS শেল প্লাস সিরামিক ক্যাপাসিটর কোর বডি, GXPS450 একটি টাইটানিয়াম অ্যালয় + PTFE শেল ব্যবহার করে, সিরামিক কোর ব্যবহার করে আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডগুলি, প্রোগ্রামেবল ট্রান্সমিটার কনভার্সন সার্কিট, এবং এটির শূন্য এবং সম্পূর্ণ স্কেল আলোক স্থানান্তর এবং ক্যালিব্রেশন সহজতর করতে পারে।
সাইটের বিভিন্ন ব্যবহার অনুযায়ী আমরা পরিধান প্রতিরোধের, তেল প্রতিরোধের, অ্যাসিড এবং ক্ষার প্রতিরোধী, উচ্চ শক্তি বিশেষ বায়ু পরিবাহিতা তারের কনফিগার করতে পারি।
বিস্ফোরণ প্রতিরোধ করুন অভ্যন্তরীণভাবে নিরাপদ, বিচ্ছিন্নতা বিস্ফোরণ-প্রমাণ, বিস্ফোরণ-প্রমাণ, সিই শংসাপত্র।
প্রচলন আউটপুট সীসা অ-পোলার দুই তারের সিস্টেম; এসি এবং ডিসির জন্য তিন-তারের ভোল্টেজ আউটপুট
ইলেকট্রনিক ইন্টারফেস এবং সংকেত সংজ্ঞা
| আউটপুট সংকেত |
| দুই তার |
4~20mA |
| তিনটি তার |
4~20mA, 0~20mA |
0/1~5V, 0~10V(dc)
|
| বৈদ্যুতিক সংযোগ |
| তারের |
দুই তারের সিস্টেম |
তিন তারের সিস্টেম |
| লাল |
শক্তি |
ক্ষমতা |
| নীল/সবুজ |
NULL |
আউটপুট |
| কালো |
আউটপুট |
পাওয়ার গ্রাউন্ড |
| হলুদ |
কন্ডাক্টর |
কন্ডাক্টর |
প্যারামিটার
| স্পেক |
সংখ্যাসূচক মান |
| চাপ পরিসীমা |
0~0.5…50mH2ও |
| ওভারলোড চাপ |
নামমাত্র মূল্য 1.5 গুণ |
| মাধ্যমিক নিয়ন্ত্রণ |
3 গুণ নামমাত্র মূল্য |
| নির্ভুলতা |
±0.25%FS, ±0.5%FS, ±1.0%FS নির্বাচনযোগ্য |
| স্থিতিশীলতা |
সাধারণ পরিসর: ±0.25%FS, সর্বোচ্চ। মান: ±0.5% FS |
| অপারেটিং তাপমাত্রা |
-20°C~80°C (বা -20°C~120°C) |
| ক্ষতিপূরণ তাপমাত্রা |
-10°C~70°C (সমস্ত তাপমাত্রা পরিসরের ডিজিটাল ক্ষতিপূরণ) |
| মাঝারি সামঞ্জস্য |
সমস্ত কস্টিক মাঝারি সিরামিক এবং PTFE সঙ্গে সামঞ্জস্যপূর্ণ |
| বৈদ্যুতিক কর্মক্ষমতা |
2 লাইন |
3 লাইন |
| আউটপুট সংকেত |
4~20mA |
0/1~5V |
0~10V |
0~20mA |
| পাওয়ার সাপ্লাই |
24VDC নামমাত্র 10~30Vdc |
24VDC নামমাত্র 6~24Vdc |
24VDC নামমাত্র 11~30Vdc |
24VDC নামমাত্র 11~30Vdc |
| লোড প্রতিরোধের |
(U-10)/0.02(Ω) |
>100k Ω |
| নিরোধক |
>100M Ω @50V |
| বৈদ্যুতিক শক্তি |
500V@60 সেকেন্ড |
| কম্পন/প্রভাব |
10g/5~2000Hz, অক্ষ X/Y/Z 20g সাইন 11ms |
| বৈদ্যুতিক সংযোগ |
6 গ্রেড সীল, IP68 সুরক্ষা |
| প্রতিক্রিয়া সময় |
10ms |
| চাপের ধরন |
চাপ পরিমাপক |
| সার্টিফিকেট |
অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ প্রতিরোধ, বিচ্ছিন্নতা বিস্ফোরণ প্রমাণ শংসাপত্র, সিই |
| ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য |
ইলেক্ট্রোম্যাগনেটিক বিকিরণ:EN50081-1/-2; ইলেক্ট্রোম্যাগনেটিক সংবেদনশীলতা: EN50082-2 |
| বাজ রক্ষা |
বায়ু পরিবাহী চাপ প্রমাণ 8000V, তারের পরিবাহী চাপ প্রমাণ 4000V |
তথ্য অর্ডার
জিএক্স-প্রকার-পরিসীমা-আউটপুট-নির্ভুলতা-শক্তি--তারের দৈর্ঘ্য-প্যাকেজ
- টাইপ: PS440=পিজোরেসিস্ট্যান্স সিরামিক কোর, PS450=পিজোইলেকট্রিক ক্যাপাসিট্যান্স সিরামিক কোর ,RSV=সংরক্ষিত
- পরিসর: 0.5m……50m= পরিসরের উপরের সীমাবদ্ধতা
- আউটপুট:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc। V2=0~10Vdc
- নির্ভুলতা:0.25=±0.25%FS, 0.5=±0.5%FS, 1.0=±1.0%FS
- শক্তি: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- তারের দৈর্ঘ্য: XXm=XX মিটার 1-150m
- প্যাকেজ:বিবি, ফোম সহ প্যাকেজ প্রতি 1 টুকরা
যেমনGXPS450-2.5mA-0.5-DC24-5m-ফোম
পিজোইলেক্ট্রিক ক্যাপাসিট্যান্স সিরামিক কোর সহ PS450, পরীক্ষার পরিসর হল 0-2.5mH2O, 24Vdc পাওয়ার সাপ্লাই 4-20mA আউটপুট, 5m ক্যাবল সহ, ফোম প্যাকেজ করা হয়েছে।
