ইন্ডাস্ট্রিয়াল অটোমেশনের জন্য IP67 সুরক্ষা এবং RS485 আউটপুট সহ উচ্চ নির্ভুলতা টিল্ট সেন্সর

পণ্য পরিচিতি

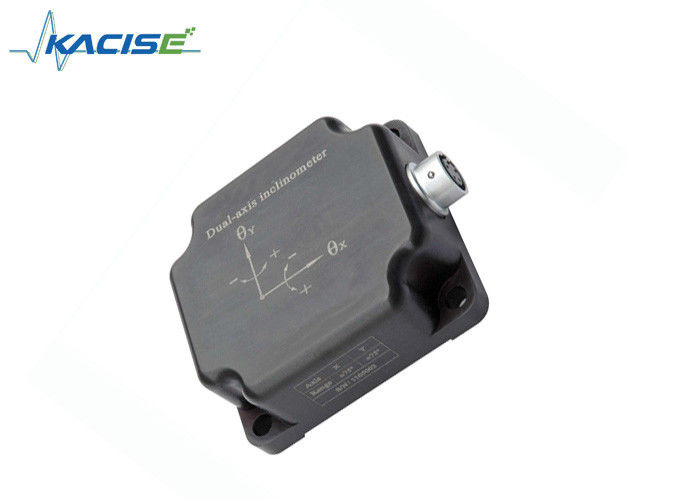

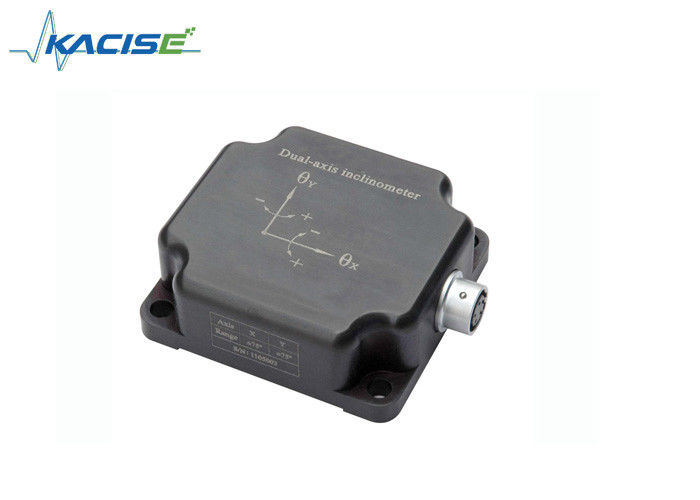

QJJ200 সিরিজ টিল্ট সেন্সর হল MEMS টিল্ট সেন্সর যা পরিমাপ করা পৃষ্ঠ এবং অনুভূমিক সমতলের মধ্যে কোণ পরিমাপ করার জন্য। এমবেডেড এমসিইউ কন্ট্রোল সিস্টেম, ক্ষতিপূরণের তাপমাত্রা পরিসীমা (-45 ℃ ~+85 ℃), এদিকে সেন্সরের সামগ্রিক নির্ভুলতা উন্নত করতে সেকেন্ডারি নন-লিনিয়ার সংশোধন করছে।

দ্বৈত-অক্ষ টিল্ট সেন্সরের জন্য, QJJ200 পিচ কোণ এবং রোল কোণ গণনা পদ্ধতির জড়ীয় নেভিগেশন সিস্টেমের সংজ্ঞা গ্রহণ করে, একটি সাধারণ 2-অক্ষ যান্ত্রিক সংমিশ্রণ ব্যতীত বিভিন্ন নিয়ন্ত্রণ এলাকার পরিমাপের চাহিদা মেটাতে।

এই সেন্সরটি সংবেদনশীল মহাকর্ষীয় তত্ত্বকে গ্রহণ করে, যা বাস্তব সময়ে বর্তমান আপেক্ষিক অনুভূমিক মনোভাব কোণ আউটপুট করতে পারে, ইনস্টল এবং ব্যবহার করা সহজ, বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রতিরোধ, কঠোর পরিবেশ এবং শিল্পে দীর্ঘমেয়াদী কাজের সাথে খাপ খাইয়ে নেওয়া যেতে পারে। এই ধরনের টিল্ট সেন্সর শিল্প অটোমেশন এবং নিয়ন্ত্রণ, প্ল্যাটফর্ম এবং মনোভাব পরিমাপের অন্যান্য ক্ষেত্রের জন্য আদর্শ। সেন্সরগুলি মূলত ধীর পরিবর্তনের স্থির এবং গতিশীল পরিমাপের জন্য উপযুক্ত, দ্রুত পরিবর্তনের জন্য গতিশীল পরিমাপের জন্য উপযুক্ত নয়।

বৈশিষ্ট্য

• ওয়াইড পাওয়ার ইনপুট রেঞ্জ, ডিসি 8 ~ 30V
• ওয়াইড অপারেটিং তাপমাত্রা, -45 ℃ ~ +85 ℃
• রেজোলিউশন 0.1 ° এর চেয়ে ভাল
• দীর্ঘমেয়াদী স্থিতিশীলতা 0.3 ° থেকে ভাল
• IP67 সুরক্ষা শ্রেণী
• উচ্চ কম্পন প্রতিরোধের> 10000g
• পরিসীমা ± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° (উল্লম্ব সমতল ঘূর্ণন) ঐচ্ছিক
• আউটপুট: এনালগ ভোল্টেজ 0 ~ 5V, বর্তমান 4 ~ 20mA, RS232, RS485 ঐচ্ছিক
• আউটপুট প্রোটোকল: পণ্যের জন্য RS232/RS485 ডিজিটাল আউটপুট মোড, ব্যবহারকারীর চাহিদা অনুযায়ী আউটপুট ডেটা প্রোটোকল, একটি আদর্শ Modbus-RTU প্রোটোকল বা ব্যবহারকারী-সংজ্ঞায়িত প্রোটোকল নির্বাচিত।

স্পেসিফিকেশন
