আইপি 65 / আইপি 68 সুরক্ষা সহ শিল্প টারবাইন ফ্লোমিটার, স্টেইনলেস স্টিল / এসএস 316 এল / 316 উপাদান এবং 0.5% নির্ভুলতা

আইপি 65 / আইপি 68 সুরক্ষা সহ শিল্প টারবাইন ফ্লোমিটার, স্টেইনলেস স্টিল / এসএস 316 এল / 316 উপাদান এবং 0.5% নির্ভুলতা

turbine water flow meter

explosion proof flow meter

Place of Origin:

China

পরিচিতিমুলক নাম:

Kacise

সাক্ষ্যদান:

CE / ISO / Explosion-proof

Model Number:

KTF

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

আইপি 65 / আইপি 68 সুরক্ষা সহ শিল্প টারবাইন ফ্লোমিটার, স্টেইনলেস স্টিল / এসএস 316 এল / 316 উপাদান এবং 0.5% নির্ভুলতা

পণ্যের বিবরণ

ডিএন (মিমি):

DN4~DN300

চাপ:

1.6 MPa ,2.5Mpa ,4.0Mpa ,6.3Mpa, বিশেষ

মাঝারি:

অপরিষ্কার ছাড়াই অ-ক্ষুব্ধ কম বেগের তরল

যোগাযোগ:

RS-485 / MODBUS

নির্ভুলতা:

0.5% / 1.0%

আউটপুট:

পালস, 4-20mA এনালগ আউটপুট, RS485, হার্ট

উপাদান:

স্টেইনলেস স্টিল/SS316L/316

পাওয়ার সাপ্লাই:

12-24VDC / 3.6V লিথিয়াম ব্যাটারি

সুরক্ষা ক্লাস:

আইপি 65 বা আইপি 68

প্রাক্তন প্রুফ:

ExmdΙΙBT4

বিশেষভাবে তুলে ধরা:

turbine water flow meter

explosion proof flow meter

পেমেন্ট ও শিপিংয়ের শর্তাবলী

Minimum Order Quantity

মূল্য

আলোচনাযোগ্য

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

পরিশোধের শর্ত

এল/সি, ডি/এ, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

Supply Ability

1000pcs

সম্পর্কিত পণ্য

RS485 ইন্টারফেস এবং DC8~36V পাওয়ার সাপ্লাই সহ উচ্চ নির্ভুলতা অতিস্বনক CO2 গ্যাস প্রবাহ মিটার

সেরা দাম পান

উচ্চ নির্ভুলতা পালস অ্যানালগ আউটপুট টারবাইন ফ্লোমিটার অলিভ অয়েল এবং পাম তেলের জন্য স্বাস্থ্যকর প্রকার

সেরা দাম পান

এলপিজি এবং গ্যাস পরিমাপের জন্য 4-20mA আউটপুট সহ উচ্চ নির্ভুলতা 1.0% আইপি 68 সুরক্ষিত বায়োগ্যাস ফ্লোমিটার

সেরা দাম পান

স্টেইনলেস স্টিল 316 এবং RS485 যোগাযোগের সাথে উচ্চ নির্ভুলতা ± 0.2% নির্ভুলতা টারবাইন ফ্লোমিটার

সেরা দাম পান

আমাদের সাথে যোগাযোগ

এখনই যোগাযোগ করুন

পণ্যের বর্ণনা

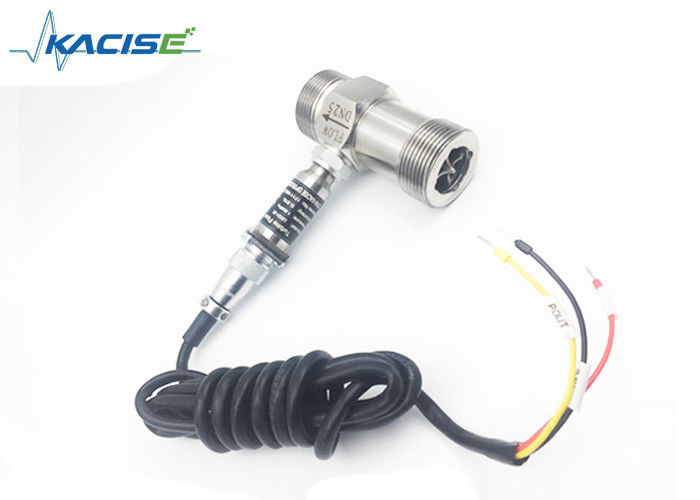

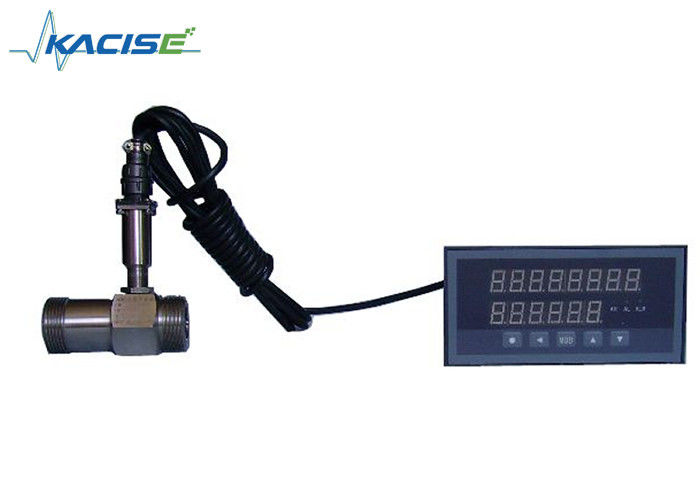

রিমোট টাইপ পলস অ্যানালগ আউটপুট টারবাইন ফ্লোমিটার স্প্লিট টিউবাইন ফ্লোমিটার

বর্ণনা

টারবাইন ফ্লো মিটার একটি ফ্লো মিটার যা মাপ, ব্যাচিং, নিয়ন্ত্রণ, ভরাট ইত্যাদির জন্য ওষুধ, খাদ্য, পানীয় শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।প্রবাহ মিটার ঘোরানো অংশ বিশেষ উপাদান যা ভাল অ্যান্টি-জারা এবং মরিচা প্রতিরোধী কর্মক্ষমতা রয়েছে তৈরি করা হয়. প্রবাহ মিটার কাঠামো বিশেষ ডিজাইন করা হয় এবং ব্যাপকভাবে সঠিকতা এবং প্রবাহ মিটার পুনরাবৃত্তিযোগ্যতা অনুমোদিত. পণ্য এছাড়াও সহজ রক্ষণাবেক্ষণ সংযোগ সঙ্গে,যা ফার্মাসিউটিক্যাল এবং পানীয় শিল্পের জন্য উপযুক্ত.

বৈশিষ্ট্য

উচ্চ নির্ভুলতা, সাধারণত ± 1%R, ± 0.5%R পর্যন্ত, উচ্চ নির্ভুলতা 0.2%R পর্যন্ত
ভাল পুনরাবৃত্তিযোগ্যতা, স্বল্পমেয়াদী পুনরাবৃত্তিযোগ্যতা 0.05% ~ 0.2% পর্যন্ত, বাণিজ্য নিষ্পত্তিতে প্রবাহ মিটারের পছন্দসই পছন্দ।
ইমপ্লাস ফ্রিকোয়েন্সি সিগন্যালের আউটপুট, টোটালিজার এবং পিসির সাথে সংযোগের জন্য উপযুক্ত; শূন্য স্থানান্তর নেই এবং শক্তিশালী হস্তক্ষেপ প্রতিরোধী
উচ্চ ফ্রিকোয়েন্সি সিগন্যাল ((3 ~ 4KHz) প্রাপ্ত করা যেতে পারে, সিগন্যাল রেজোলিউশন শক্তিশালী।
বিস্তৃত, মাঝারি এবং বড় ব্যাসার্ধ 1 পর্যন্তঃ20, ছোট ক্যালিবার ১:10.
কম্প্যাক্ট কাঠামো এবং সুবিধাজনক রক্ষণাবেক্ষণ

বিশেষ উল্লেখ

প্যারামিটার		মূল্য	ইউনিট
ব্যাসার্ধ	থ্রেড	4, ৬, ১০, ১৫, ২০, ২৫, ৩২, ৪০	মিমি
ব্যাসার্ধ	ফ্ল্যাঞ্জ (ক্ল্যাম্প)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, ২০০	মিমি
সঠিকতা		±1, ±0.5, ±0.2 (কাস্টমাইজড)	%R
পরিসীমা অনুপাত		1:10১ঃ15১ঃ20
সেন্সর উপাদান		304, 316 ((L) স্টেইনলেস স্টীল ইত্যাদি
কাজ পরিবেশ	মাঝারি তাপমাত্রা।	-২০-১২০	°C
	পরিবেশে তাপমাত্রা	-১০ থেকে ৫৫	°C
	আপেক্ষিক আর্দ্রতা	৫% থেকে ৯০%
	বায়ুমণ্ডলীয় চাপ	৮৬-১০৬	কেপিএ
সিগন্যাল আউটপুট		সেন্সরঃ পালস ফ্রিকোয়েন্সি সংকেত, কম বৈদ্যুতিক স্তর≤0.8V, উচ্চ স্তর≥8V ট্রান্সমিটারঃ দুই তারের, 4-20 mA DC বর্তমান সংকেত
কমিউনিকেশন ইন্টারফেস		RS485
পাওয়ার সাপ্লাই		সেন্সরঃ +12V DC, +24V DC (ঐচ্ছিক) ট্রান্সমিটারঃ +২৪ ভি ডিসি স্থানীয় সূচক প্রকারঃ অন্তর্নির্মিত 3V লিথিয়াম সেল বা +24VDC বহিরাগত
সিগন্যাল ট্রান্সমিশন ওয়্যার		STVPV3×0.3 (3 তার), 2×0.3 (2 তার)
ট্রান্সমিশন দূরত্ব		১০০০ এর বেশি নয়	m
সিগন্যাল লাইন ইন্টারফেস		বেসিক টাইপঃ হাউসম্যান সংযোগকারী বা ৩-কোর তার; বিস্ফোরণ প্রতিরোধী প্রকারঃ M20 × 1.5 (F)
বিস্ফোরণ প্রতিরোধী গ্রেড		মৌলিক প্রকারঃ অ-বিস্ফোরণ প্রতিরোধক; বিস্ফোরণ প্রতিরোধক প্রকারঃ ExdIIBT6
সুরক্ষা স্তর		আইপি ৬৫

ওয়ার্কিং রেঞ্জ এবং ওয়ার্কিং চাপ

ব্যাসার্ধ (মিমি)	স্ট্যান্ডার্ড রেঞ্জ (মিটার)³/h)	এক্সটেন্ডেড রেঞ্জ (মি)³/h)	স্বাভাবিক সংযোগ নামমাত্র চাপ (এমপিএ)	বিশেষ চাপের রেটিং (এমপিএ) (ফ্ল্যাঞ্জ সংযোগ)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	থ্রেড সংযোগ/৬।3	10, ১৬, ২৫
DN6	0.১~০।6	0.06 ~ 0.6	থ্রেড সংযোগ/৬।3	10, ১৬, ২৫
DN10	0.২~১।2	0.১৫ থেকে ১।5	থ্রেড সংযোগ/৬।3	10, ১৬, ২৫
DN15	0.6~6	0.4~8	থ্রেড সংযোগ/৬।3	4.0, ৬.3, ১০, ১৬, ২৫
DN15	0.6~6	0.4~8	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN20	0.8~8	0.45~9	থ্রেড সংযোগ/৬।3	4.0, ৬.3, ১০, ১৬, ২৫
DN20	0.8~8	0.45~9	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN25	১-১০	0.৫-১০	থ্রেড সংযোগ/৬।3	4.0, ৬.3, ১০, ১৬, ২৫
DN25	১-১০	0.৫-১০	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN32	1.5~15	0.8 ~ 15	থ্রেড সংযোগ/৬।3	4.0, ৬.3, ১০, ১৬, ২৫
DN32	1.5~15	0.8 ~ 15	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN40	২ থেকে ২০	১ থেকে ২০	থ্রেড সংযোগ/৬।3	4.0, ৬.3, ১০, ১৬, ২৫
DN40	২ থেকে ২০	১ থেকে ২০	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN50	৪-৪০	২-৪০	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN65	৭-৭০	৪-৭০	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN80	১০-১০০	৫-১০০	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN100	২০-২০০	১০-২০০	ফ্ল্যাঞ্জ সংযোগ/২।5	4.0, ৬.3, ১০, ১৬, ২৫
DN125	২৫-২৫০	১৩-২৫০	ফ্ল্যাঞ্জ সংযোগ/১।6	2.5৪.0, ৬.3, ১০, ১৬
DN150	৩০-৩০০	১৫-৩০০	ফ্ল্যাঞ্জ সংযোগ/১।6	2.5৪.0, ৬.3, ১০, ১৬
DN200	৮০-৮০০	৪০-৮০০	ফ্ল্যাঞ্জ সংযোগ/১।6	2.5৪.0, ৬.3, ১০, ১৬

মাত্রা

চিত্র ১ (DN4~DN10):গ্রিডযুক্ত সংযোগ টাইপ টারবাইন প্রবাহ সেন্সর (সোজা পাইপ বিভাগ সহ) ।

চিত্র ২ (DN15 ~ DN40):থ্রেড সংযুক্ত ফ্লো সেন্সর আকারের অঙ্কন।

ডায়াগ্রাম ৩ (DN4~DN10):ফ্ল্যাঞ্জ সংযুক্ত টারবাইন প্রবাহ সেন্সর অঙ্কন।

বিভিন্ন স্পেসিফিকেশন অনুযায়ী সেন্সর ইনস্টলেশন পদ্ধতি, থ্রেড বা ফ্ল্যাঞ্জ সংযোগ গ্রহণ করুন, ইনস্টলেশন পদ্ধতি চিত্র 1, 2, 3 এ দেখানো হয়

ইনস্টলেশনের মাত্রা

ব্যাসার্ধ ((মিমি)	L ((মিমি)	জি	K ((মিমি)	D ((মিমি)	n ((হোল)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	জি১	Φ65	Φ১৪	4
20	80	জি১	Φ75	Φ১৪	4
25	100	জি৫/৪	Φ85	Φ১৪	4
32	140	জি২	Φ100	Φ১৪	4
40	140	জি২	Φ110	Φ১৮	4
50	150		Φ125	Φ১৮	4
65	170		Φ১৪৫	Φ১৮	4
80	200		Φ160	Φ১৮	8
100	220		Φ180	Φ১৮	8
125	250		Φ210	Φ১৮	8
150	300		Φ240	Φ২২	8
200	360		Φ২৯৫	Φ২২	12

অর্ডার সংক্রান্ত তথ্য

মডেল								মন্তব্য
কেটিএফ
ডিএন	4							৪ মিমি
	6							৬ মিমি
	10							১০ মিমি
	15							১৫ মিমি
	20							২০ মিমি
	25							২৫ মিমি
	32							৩২ মিমি
	40							৪০ মিমি
	50							৫০ মিমি
	65							৬৫ মিমি
	80							৮০ মিমি
	100							১০০ মিমি
	125							১২৫ মিমি
	150							১৫০ মিমি
	200							২০০ মিমি
প্রকার		এন						সেন্সর প্রকারঃ +১২ ভোল্ট বা ২৪ ভোল্ট পাওয়ার, আউটপুট ৩ ওয়্যার সিস্টেমের ইমপ্লাস সিগন্যাল
		এ							ট্রান্সমিটার প্রকারঃ +24V পাওয়ার, আউটপুট 2 তারের 4-20 mA
		বি							স্মার্ট টাইপঃ লিথিয়াম সেল, স্থানীয় সূচক, সিগন্যাল আউটপুট ছাড়াই
		সি							স্মার্ট প্রকারঃ +24V পাওয়ার, স্থানীয় সূচক, 2 তারের 4-20mA/পলস আউটপুট
		সি১							স্মার্ট প্রকারঃ +২৪ ভি পাওয়ার, স্থানীয় সূচক, আরএস৪৮৫ যোগাযোগ
									প্রোটোকল
		সি২							স্মার্ট প্রকারঃ +২৪ ভোল্ট পাওয়ার, স্থানীয় সূচক, হার্ট প্রোটোকল
সঠিকতা			05					0.5
			10						1.0
			02						0.২ (বিশেষ অর্ডার, দীর্ঘ বিতরণ সময়)
পরিসীমা				ডব্লিউ				বর্ধিত পরিমাপ পরিসীমা
পরিসীমা				এস				স্ট্যান্ডার্ড পরিমাপ পরিসীমা
শরীরের উপাদান					এস			304 এস এস
শরীরের উপাদান					এল			৩১৬ (এল) এস এস
বিস্ফোরণ প্রতিরোধক						এন		অ-বিস্ফোরণের প্রমাণ
বিস্ফোরণ প্রতিরোধক						ই		বিস্ফোরণ প্রতিরোধক, ExdIIBT6
চাপের রেটিং							এন	স্বাভাবিক
চাপের রেটিং							H (x)	উচ্চ চাপ
