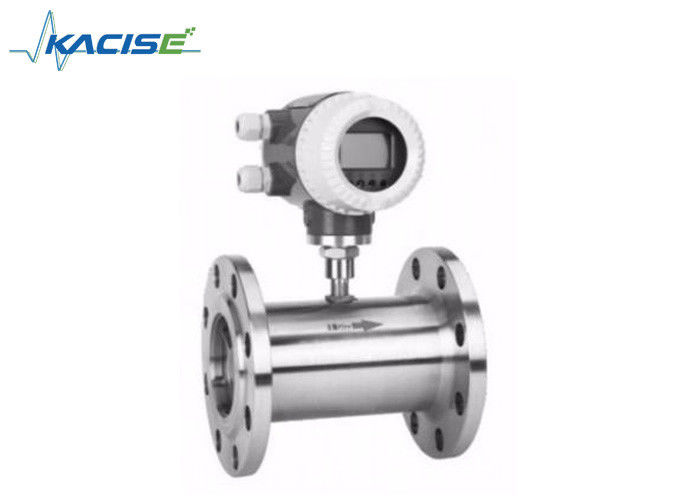

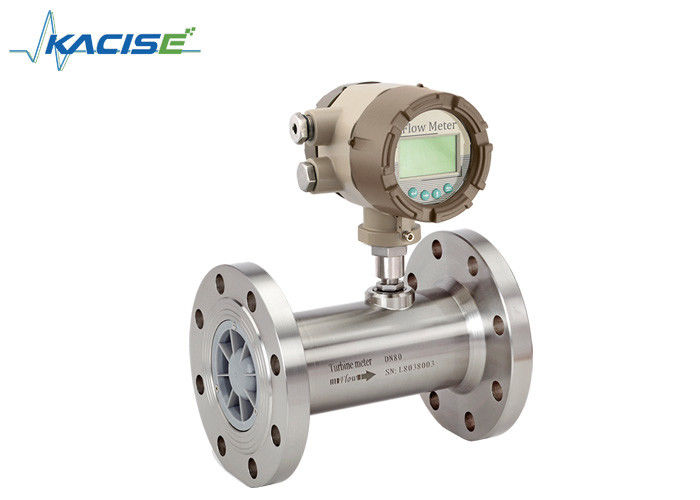

পেট্রোলিয়াম গ্যাস এবং স্মার্ট ডিজিটাল পরিমাপের জন্য স্টেইনলেস স্টীল উচ্চ নির্ভুলতা টারবাইন ফ্লোমিটার

KXTUF টারবাইন ফ্লো মিটার হল উন্নত লো-পাওয়ার সিঙ্গেল-চিপ মাইক্রোপ্রসেসর প্রযুক্তির ব্যবহার উন্নত টারবাইন ফ্লো সেন্সর এবং নতুন স্মার্ট মিটারের ডিসপ্লে টোটালাইজার ইন্টিগ্রেশন, একটি কমপ্যাক্ট কাঠামো সহ, স্বজ্ঞাত রিডিং স্পষ্ট, উচ্চ নির্ভরযোগ্যতা, বাইরের শক্তি হস্তক্ষেপ ছাড়াই, অ্যান্টি-লাইটনিং, স্পষ্টভাবে কম খরচে ক্লোজড পাইপ পরিমাপ করার সুবিধা রয়েছে 1Cr18Ni9Ti, 2Cr13 এবং corundum Al2O3, কার্বাইড ক্ষয়প্রাপ্ত নয়, এবং কোন ফাইবার, কণা এবং অন্যান্য অমেধ্য নেই, অপারেটিং তাপমাত্রায় কাইনেমেটিক সান্দ্রতা 5 × 10-6m²/s তরল এর কম, কাইনেমেটিক সান্দ্রতার জন্য 5m × 6/s² এর বেশি হতে পারে সান্দ্রতা, পরিমাণগত নিয়ন্ত্রণ, অত্যধিক অ্যালার্ম, ইত্যাদি, একটি আদর্শ প্রবাহ পরিমাপক এবং শক্তি মিটার।

পরিমাপের বস্তু: তেল, জৈব তরল, অজৈব তরল, তরল পেট্রোলিয়াম গ্যাস, প্রাকৃতিক গ্যাস, কয়লা গ্যাস এবং ক্রায়োজেনিক তরল।

• উচ্চ নির্ভুলতা, সাধারণত ±1%R পর্যন্ত, ±0.5%R পর্যন্ত, উচ্চ নির্ভুলতা 0.2%R পর্যন্ত
• ভাল পুনরাবৃত্তি-ক্ষমতা, 0.05% ~ 0.2% পর্যন্ত স্বল্প-মেয়াদী পুনরাবৃত্তি-ক্ষমতা, বাণিজ্য নিষ্পত্তিতে ফ্লো মিটারের পছন্দের পছন্দ।
• টোটালাইজার এবং পিসির সাথে সংযোগের জন্য উপযুক্ত পালস ফ্রিকোয়েন্সি সিগন্যালের আউটপুট; কোন শূন্য স্থানান্তর এবং শক্তিশালী হস্তক্ষেপ প্রতিরোধ
• উচ্চ ফ্রিকোয়েন্সি সংকেত (3 ~ 4KHz) প্রাপ্ত করা যেতে পারে, সংকেত রেজোলিউশন শক্তিশালী।
• প্রশস্ত পরিসর, মাঝারি এবং বড় ব্যাস 1:20 পর্যন্ত, ছোট ক্যালিবার 1:10।
• কম্প্যাক্ট গঠন এবং সুবিধাজনক রক্ষণাবেক্ষণ

• তরল পেট্রোলিয়াম গ্যাস, পরিশোধিত তেল এবং হালকা অপরিশোধিত তেল পরিবহন এবং সংগ্রহ স্টেশন, বাণিজ্য নিষ্পত্তির জন্য বড় অপরিশোধিত তেল পাইপলাইনের প্রথম এবং টার্মিনাল স্টেশন।
• পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, কাগজ এবং অন্যান্য শিল্পে তরল প্রবাহের পরিমাণ এবং মোট আয়তন পরিমাপ করার জন্য ব্যাপকভাবে ব্যবহৃত হয়।

1. ইন্সট্রুমেন্ট ফাংশন অনুসারে, KXTUF টারবাইন ফ্লো মিটারকে দুই ধরনের শ্রেণীবদ্ধ করা যেতে পারে, তা হল:
   • টারবাইন ফ্লো সেন্সর/ট্রান্সমিটার
   • স্মার্ট ইন্টিগ্রাল টারবাইন ফ্লো মিটার
2. ফাংশন বিবরণ
   • টারবাইন ফ্লো সেন্সর/ট্রান্সমিটার
     এই পণ্য নিজেই কোন স্থানীয় ইঙ্গিত ফাংশন আছে, প্রবাহ সংকেত শুধুমাত্র দূরবর্তী সংক্রমণ. প্রবাহ সংকেত পালস সংকেত বা বর্তমান সংকেত (4-20mA) ভাগ করা যেতে পারে; কম দাম, উচ্চ ইন্টিগ্রেশন লেভেল, ছোট ভলিউম, বিশেষ করে সেকেন্ডারি ইন্ডিকেটর, পিএলসি, ডিসিএস এবং কম্পিউটারের সাথে অন্যান্য কন্ট্রোল সিস্টেমের সাথে একসাথে ব্যবহারের জন্য উপযুক্ত।

আউটপুট সিগন্যাল অনুসারে, পণ্যের ধরনকে KXTUF-N টাইপ এবং KXTUF-A প্রকারে ভাগ করা যায়।

• স্মার্ট ইন্টিগ্রাল টারবাইন ফ্লো মিটার
  স্থানীয় ডিসপ্লে ফাংশন সহ এই পণ্যটি নিজেই, দুটি ডিসপ্লে ইউনিট উপলব্ধ, পাওয়ার সাপ্লাই মোড অনুযায়ী, দূরবর্তী সংকেত ট্রান্সমিশন সহ, এটি KXTUF-B টাইপ এবং KXTUF-C প্রকারে ভাগ করা যেতে পারে।

KXTUF-B: পাওয়ার সাপ্লাই 3.2V 10AH লিথিয়াম সেল (4 বছর সার্ভিস লাইফ), সিগন্যাল আউটপুট ছাড়াই।

KXTUF-C: বাহ্যিক 24V DC সরবরাহ, আউটপুট 4-20 mA স্ট্যান্ডার্ড দুই তারের বর্তমান সংকেত, RS485 বা HART যোগাযোগ ঐচ্ছিক।

চিত্র 1 (DN4~DN10):থ্রেডেড সংযোগ টাইপ টারবাইন প্রবাহ সেন্সর (সরল পাইপ বিভাগ সহ)।
চিত্র 2 (DN15~DN40):থ্রেড সংযুক্ত প্রবাহ সেন্সর আকার অঙ্কন.
চিত্র 3 (DN4~DN10):ফ্ল্যাঞ্জ সংযুক্ত টারবাইন প্রবাহ সেন্সর অঙ্কন.
বিভিন্ন স্পেসিফিকেশন অনুযায়ী সেন্সর ইনস্টলেশন পদ্ধতি, থ্রেড বা ফ্ল্যাঞ্জ সংযোগ গ্রহণ করুন, ইনস্টলেশন পদ্ধতিটি চিত্র 1, 2, 3 এ দেখানো হয়েছে।
