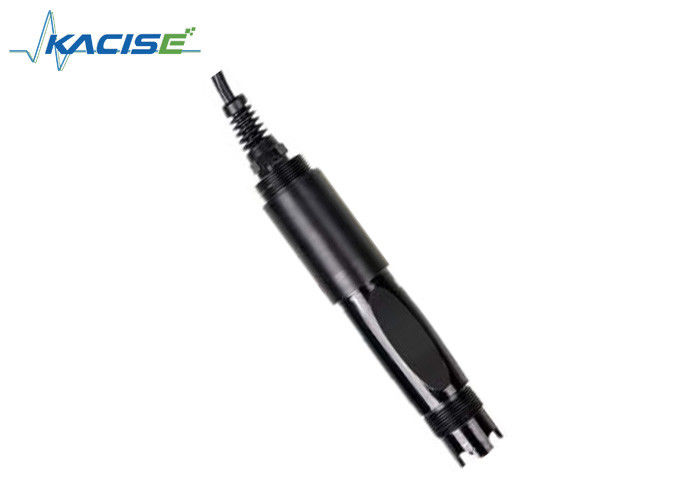

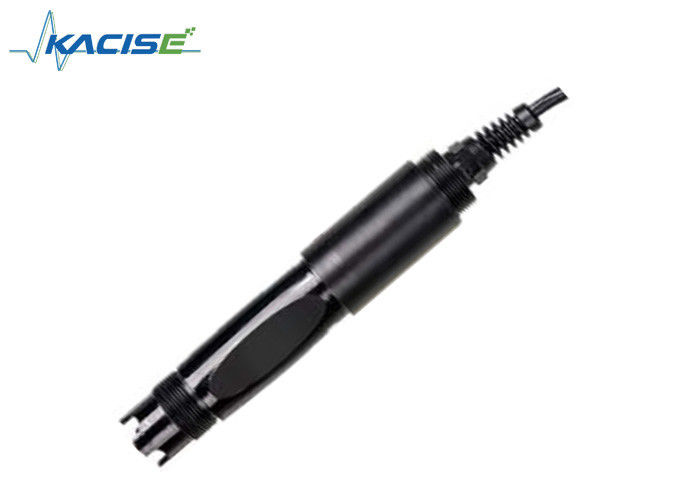

ক্ষয় প্রতিরোধের অনলাইন পিএইচ সেন্সর 0 ¢ 14 পিএইচ পরিমাপ পরিসীমা এবং জল মানের পর্যবেক্ষণের জন্য RS-485 আউটপুট সহ

কেডব্লিউএস-৭০০ অনলাইন পিএইচ সেন্সর পরিবেশগত পানির গুণমান পর্যবেক্ষণ, অ্যাসিড/আলকা/লবণ দ্রবণ, রাসায়নিক বিক্রিয়া প্রক্রিয়া, শিল্প উৎপাদন প্রক্রিয়া,এটি বেশিরভাগ শিল্প অ্যাপ্লিকেশনের জন্য অনলাইন পিএইচ পরিমাপের প্রয়োজনীয়তা পূরণ করতে পারে.

• সিগন্যাল আউটপুটঃ RS-485 (Modbus/RTU প্রোটোকল) ।
• পিএলসি, ডিসিএস, শিল্প নিয়ন্ত্রণ কম্পিউটার, সাধারণ নিয়ামক, কাগজবিহীন রেকর্ডিং যন্ত্র বা টাচ স্ক্রিনের মতো তৃতীয় পক্ষের সরঞ্জামগুলির সাথে সুবিধাজনক সংযোগ।
• শক্তিশালী অ্যান্টি-ইন্টারফারেন্স এবং দ্রুত প্রতিক্রিয়া সহ ডাবল হাই-ইম্পেড্যান্স ডিফারেন্সিয়াল এম্প্লিফায়ার।
• পেটেন্টকৃত পিএইচ প্রোব, অভ্যন্তরীণ রেফারেন্স সলিউশন কমপক্ষে 100KPa (1Bar) এর চাপের অধীনে মাইক্রোপোরাস স্যাল্ট ব্রিজ থেকে খুব ধীরে ধীরে সঞ্চালিত হয়,এবং তার সামনের রক্তপাত ২০ মাসেরও বেশি সময় ধরে অব্যাহত থাকেএই ধরনের রেফারেন্স সিস্টেম খুবই স্থিতিশীল এবং প্রচলিত শিল্প ইলেকট্রোডের তুলনায় ইলেকট্রোডের জীবনকাল দুই গুণ বাড়ানো হয়।
• ইনস্টল করা সহজঃ পাইপ এবং ট্যাঙ্কে সহজ ডুবানো ইনস্টলেশন বা ইনস্টলেশনের জন্য 3/4 এনপিটি পাইপ থ্রেড।

দ্রষ্টব্যঃ সেন্সরটি অন্তত ১৫ ডিগ্রি বা তার বেশি কোণে ইনস্টল করার সময় উল্টো দিকে বা অনুভূমিকভাবে ইনস্টল করা উচিত নয়।

1. লাল লাইন - পাওয়ার ক্যাবল (12 ~ 24V)
2. কালো রেখা - গ্রাউন্ড (জিএনডি)
3. নীল রেখা - ৪৮৫এ
4. সাদা রেখা - ৪৮৫বি
5. খালি তার - সুরক্ষিত তার

তারের সংযোগ শেষ হওয়ার পরে, এটি চালু করার আগে ভুল সংযোগগুলি এড়াতে সাবধানে পরীক্ষা করা উচিত।

ক্যাবলের স্পেসিফিকেশনঃ ক্যাবলটি দীর্ঘ সময় ধরে পানিতে (সমুদ্রের জল সহ) নিমজ্জিত বা বাতাসের সংস্পর্শে থাকা বিবেচনা করে, ক্যাবলের একটি নির্দিষ্ট ক্ষয় প্রতিরোধ ক্ষমতা রয়েছে।তারের বাইরের ব্যাস Φ6 মিমি এবং সমস্ত ইন্টারফেস জলরোধী.

যখন পিএইচ সেন্সর পরিমাপ করা হয়, তখন তা নিষ্কাশিত পানিতে (বা ডি-ইউনাইজড পানিতে) পরিষ্কার করা উচিত।এবং ফিল্টার পেপার ব্যবহার করা উচিত আর্দ্রতা শোষণ করার জন্য পরীক্ষা করা তরল মধ্যে অশুদ্ধতা প্রবেশ করা থেকে প্রতিরোধ করার জন্য. সেন্সরের এক তৃতীয়াংশ পরীক্ষা করা দ্রবণে ঢোকানো উচিত।
সেন্সরটি ব্যবহার না করা হলে ধুয়ে ফেলা উচিত, 3.5 mol/L পটাসিয়াম ক্লোরাইড সলিউশনের সাথে একটি প্রতিরক্ষামূলক স্লিভের মধ্যে ঢোকানো উচিত, অথবা সেন্সরটি 3.5 mol/L এর সাথে একটি পাত্রে ঢোকানো উচিত
পটাসিয়াম ক্লোরাইড সলিউশন
টার্মিনালটি শুকনো কিনা তা পরীক্ষা করুন। যদি এটি দাগযুক্ত হয় তবে এটিকে নিখুঁত অ্যালকোহল দিয়ে মুছুন এবং শুকিয়ে ফেলুন। দ্রবীভূত জল বা প্রোটিনের দ্রবণে দীর্ঘমেয়াদী নিমজ্জন এড়িয়ে চলুন এবং সিলিকন গ্রীসের সাথে যোগাযোগ এড়ান।দীর্ঘ সেন্সর সহ, তার গ্লাস ফিল্মটি স্বচ্ছ হয়ে উঠতে পারে বা জমা হতে পারে, যা পাতলা হাইড্রোক্লোরিক অ্যাসিড দিয়ে ধুয়ে ফেলা যেতে পারে এবং পানি দিয়ে ধুয়ে ফেলা যেতে পারে। সেন্সরটি দীর্ঘ সময়ের জন্য ব্যবহৃত হয়। যখন একটি পরিমাপ ত্রুটি ঘটে, তখন সেন্সরটি সঞ্চালিত হয়।এটিকে ক্যালিব্রেশনের জন্য মিটার দিয়ে ক্যালিব্রেশন করতে হবে।.
যখন সেন্সরটি উপরে বর্ণিত পদ্ধতিতে রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণ করা হচ্ছে তখন ক্যালিব্রেশন এবং পরিমাপ করা যায় না, সেন্সরটি ব্যর্থ হয়েছে। দয়া করে প্রতিস্থাপন করুন
সেন্সর।

যন্ত্রের প্রকৃত পাঠ্য এবং মানক মাঝে মাঝে ± 1 ডিজিটের ত্রুটি থাকে।

দ্রষ্টব্যঃ সেন্সরটি কারখানায় ক্যালিব্রেট করা হয়েছে, যদি এটি পরিমাপের ত্রুটি অতিক্রম না করে তবে ক্যালিব্রেশনটি এলোমেলো হওয়া উচিত নয়।

একটি পরিমাপ সিলিন্ডারে ২৫০ মিলিলিটার নিষ্কাশিত জল ব্যবহার করুন, একটি কাপের মধ্যে ঢালুন, pH=৬.৮৬ এর সাথে একটি ক্যালিব্রেশন পাউডার প্যাকেট যোগ করুন, পাউডারটি সম্পূর্ণরূপে দ্রবীভূত না হওয়া পর্যন্ত গ্লাস রড দিয়ে সমানভাবে মিশ্রিত করুন।pH=6 এর সাথে সমাধানটি কনফিগার করুন.86, সমাধান মধ্যে সেন্সর রাখুন, 3 ~ 5 মিনিট অপেক্ষা করুন, মান স্থিতিশীল পরে, প্রদর্শিত মান 6.86 হয় কিনা তা দেখুন। যদি না, আপনি শূন্য ক্রমাঙ্কন সঞ্চালন করতে হবে।ক্যালিব্রেশন নির্দেশাবলীর জন্য পরিশিষ্ট দেখুন .

অ্যাসিডিক দ্রবণের জন্যঃ একটি পরিমাপ সিলিন্ডারে 250 মিলিলিটার নিষ্কাশিত পানি নিন, একটি বেকারে ঢালুন, pH=4.00 এর সাথে একটি ক্যালিব্রেশন পাউডার প্যাকেট যোগ করুন,পাউডার সম্পূর্ণরূপে দ্রবীভূত না হওয়া পর্যন্ত একটি গ্লাস রড দিয়ে সমানভাবে stir, এবং সমাধানটি কনফিগার করুন topH=4.00; সমাধানটিতে, 3 থেকে 5 মিনিটের জন্য অপেক্ষা করুন। মানটি স্থিতিশীল হওয়ার পরে, মানটি 4.00 কিনা তা দেখুন। যদি তা না হয় তবে ঢালের ক্যালিব্রেশন প্রয়োজন।ক্যালিব্রেশন নির্দেশাবলীর জন্য পরিশিষ্ট দেখুন.

ক্ষারীয় দ্রবণের জন্যঃ একটি পরিমাপ সিলিন্ডারে ২৫০ মিলিলিটার নিষ্কাশিত জল নিন, একটি বেকারে ঢালুন, pH=৯.১৮ এর সাথে একটি ক্যালিব্রেশন পাউডার প্যাকেট যোগ করুন,পাউডার সম্পূর্ণরূপে দ্রবীভূত না হওয়া পর্যন্ত একটি গ্লাস রড দিয়ে সমানভাবে stir, এবং সমাধানটি pH = 9.18 এ কনফিগার করুন; সমাধানের মধ্যে, 3 থেকে 5 মিনিটের জন্য অপেক্ষা করুন। মান স্থিতিশীল হওয়ার পরে, প্রদর্শনটি 9.18 কিনা তা দেখুন। যদি না হয় তবে ঢালের ক্যালিব্রেশন প্রয়োজন।ক্যালিব্রেশন নির্দেশাবলীর জন্য পরিশিষ্ট দেখুন.

গুণমান পরিদর্শন বিভাগগুলির মানসম্মত পরিদর্শন পদ্ধতি রয়েছে, উন্নত সনাক্তকরণ সরঞ্জাম এবং যন্ত্রপাতি সহ,এবং কঠোরভাবে 72 ঘন্টা বয়সের পরীক্ষার জন্য পণ্যগুলির জন্য পরীক্ষার পদ্ধতি অনুযায়ী, স্থিতিশীলতা পরীক্ষা, কারখানার স্ট্যান্ডার্ড পণ্য নয়।

প্রাপক পক্ষ সরাসরি ২% ব্যর্থতার হার সহ পণ্যটি ফেরত দেয় এবং সমস্ত ব্যয় সরবরাহকারী বহন করে।রেফারেন্স স্ট্যান্ডার্ডটি সরবরাহকারীর দেওয়া পণ্যের বর্ণনাকে বোঝায়।.

পণ্যের পরিমাণ এবং শিপিংয়ের গতি নিশ্চিত করুন।

কোম্পানি বিক্রয়ের তারিখ থেকে এক বছরের মধ্যে স্থানীয় বিক্রয়োত্তর সেবা প্রদান করে, কিন্তু ভুল ব্যবহারের কারণে ক্ষতি অন্তর্ভুক্ত করে না। যদি মেরামত বা সমন্বয় প্রয়োজন হয়, দয়া করে এটি ফেরত দিন,কিন্তু শিপিংয়ের খরচ অবশ্যই বিবেচনা করা উচিত।- পথে ক্ষতিগ্রস্ত হলে, কোম্পানি বিনামূল্যে ক্ষতিগ্রস্ত যন্ত্রটি মেরামত করবে।

মোডবাস যোগাযোগের জন্য ডিফল্ট ডেটা ফর্ম্যাট হলঃ 9600, n, 8, 1 (বাউড রেট 9600 বিপিএস, 1 স্টার্ট বিট, 8 ডেটা বিট, কোন সমতা নেই, 1 স্টপ বিট) ।

বাউড রেটের মতো পরামিতিগুলি কাস্টমাইজ করা যায়।

1. তথ্য নির্দেশাবলী ফ্রেম পড়ুন

06 03 xx xx xx xx xx

ঠিকানা ফাংশন কোড রেজিস্টারের ঠিকানা রেজিস্টারের সংখ্যা সিআরসি চেক কোড (প্রথম কম বাইট)

2. ডাটা রেসপন্স ফ্রেম পড়ুন

06 03 xx xx...... xx xx xx

ঠিকানা ফাংশন কোড বাইট উত্তর তথ্য সিআরসি চেক কোড (নিম্ন বাইট প্রথম)

3. ডাটা ইনস্ট্রাকশন ফ্রেম লিখুন

06 06 xx xx xx xx xx

ঠিকানা ফাংশন কোড রেজিস্টার ঠিকানা তথ্য লিখুন CRC চেক কোড (নিম্ন বাইট প্রথম)

4. ডেটা রেসপন্স ফ্রেম লিখুন (একই ডেটা কমান্ড ফ্রেম)

06 06 xx xx xx xx xx

ঠিকানা ফাংশন কোড রেজিস্টার ঠিকানা তথ্য লিখুন CRC চেক কোড (নিম্ন বাইট প্রথম)

নোটঃ

1. রেজিস্টার টাইপ রেজিস্টার স্টার্ট ঠিকানা (16 hex parentheses মধ্যে প্রকৃত শুরু ঠিকানা রেজিস্টার প্রতিনিধিত্ব করে) সঙ্গে সংজ্ঞায়িত প্রোটোকল অনুযায়ী Modbus রেজিস্টার ঠিকানা।
2. সেন্সর ঠিকানা পরিবর্তন করার সময়, রিটার্ন কমান্ডে সেন্সর ঠিকানাটি পরিবর্তিত নতুন ঠিকানা।
3. তথ্য সংজ্ঞা যা তথ্য পড়ার সময় পরিমাপ করা মান ফেরত দেয়ঃ

এক্স এক্স এক্স এক্স এক্স এক্স এক্স

২ বাইট পরিমাপ ২ বাইট পরিমাপ ২ বাইট তাপমাত্রা মান ২ বাইট তাপমাত্রা স্কেল

মানের স্কেল নম্বর

ডেটা টাইপ ডিফল্টঃ ডাবল-বাইট পূর্ণসংখ্যা, উচ্চ বাইট প্রথম; অন্যান্য ভাসমান বিন্দু টাইপ হিসাবে ঐচ্ছিক।

ফাংশনঃ পরিমাপ জোনের পিএইচ এবং তাপমাত্রা পাওয়া যায়; পিএইচ এর একক হল পিএইচ; তাপমাত্রার একক হল °C।

অনুরোধের সময়সীমাঃ 06 03 00 00 00 04 45 BE;

প্রতিক্রিয়া কাঠামোঃ 06 03 08 00 62 00 02 01 01 00 01 24 59

পাঠের উদাহরণঃ

pH: 00 62 হেক্সাডেসিমাল রিডিং pH মান নির্দেশ করে, 00 02 নির্দেশ করে যে pH মানটি 2 দশমিক স্থানে রয়েছে এবং এটি 0.98 দশমিক স্থানে রূপান্তরিত হয়।

তাপমাত্রা মানঃ 01 01 হেক্সাডেসিমাল পাঠ্য তাপমাত্রা মান নির্দেশ করে, 00 01 তাপমাত্রা মান 1 দশমিক স্থান আছে এবং 25 দশমিক মান রূপান্তর করা হয়।7

ফাংশনঃ ইলেক্ট্রোডের পিএইচ শূন্য ক্যালিব্রেশন মান সেট করুন। শূন্য মান 6.86 পিএইচ মান উপর ভিত্তি করে। উদাহরণ নিম্নরূপ;

অনুরোধের সময়সীমাঃ 06 06 10 00 00 00 00 8C BD

রেসপন্স ফ্রেমঃ 06 06 10 00 00 00 8C BD Slope calibration
ফাংশনঃ ইলেক্ট্রোডের পিএইচ ঢাল ক্যালিব্রেশন মান সেট করুন; ঢাল ক্যালিব্রেশন উচ্চ পয়েন্ট এবং নিম্ন পয়েন্ট ক্যালিব্রেশন বিভক্ত করা হয়, এবং ক্ষারীয় সমাধান উচ্চ পয়েন্ট পরিমাপ করা হয়;অ্যাসিডিক সলিউশন কম পয়েন্টে পরিমাপ করা হয়, যেখানে স্ট্যান্ডার্ড সলিউশন এখানে উচ্চ। পয়েন্ট 9.18pH, নিম্ন 4.00pH স্ট্যান্ডার্ড সলিউশন ক্যালিব্রেশন রেফারেন্স, উদাহরণ নিম্নরূপঃ

উচ্চ পয়েন্ট স্ট্যান্ডার্ড সলিউশন 9.18 পিএইচ ক্যালিব্রেশনঃ অনুরোধ ফ্রেমঃ 06 06 10 04 00 00 সিডি 7 সি
প্রতিক্রিয়া ফ্রেমঃ 06 06 10 04 00 00 সিডি 7 সি নিম্ন মান সমাধান 4.00 পিএইচ ক্যালিব্রেশনঃ অনুরোধ ফ্রেমঃ 06 06 10 02 00 00 2D 7D
প্রতিক্রিয়া ফ্রেমঃ 06 06 10 02 00 00 2D 7D

ভূমিকাঃ ইলেক্ট্রোডের MODBUS ডিভাইস ঠিকানা সেট করুন; ডিভাইস ঠিকানা 06 থেকে 01 পরিবর্তন করুন। উদাহরণ নিম্নরূপ অনুরোধ ফ্রেমঃ 06 06 20 02 00 01 E3 BD
প্রতিক্রিয়া কাঠামোঃ 06 06 20 02 00 01 E3 BD

যদি সেন্সরটি হোস্ট কমান্ডটি সঠিকভাবে চালায় না, তবে এটি নিম্নলিখিত ফর্ম্যাট তথ্য ফেরত দেবেঃ

ক) কোডঃ ০১ ফাংশন কোড ত্রুটি

০৩ ০৩ তথ্য ভুল

(খ) COM: প্রাপ্ত ফাংশন কোড
