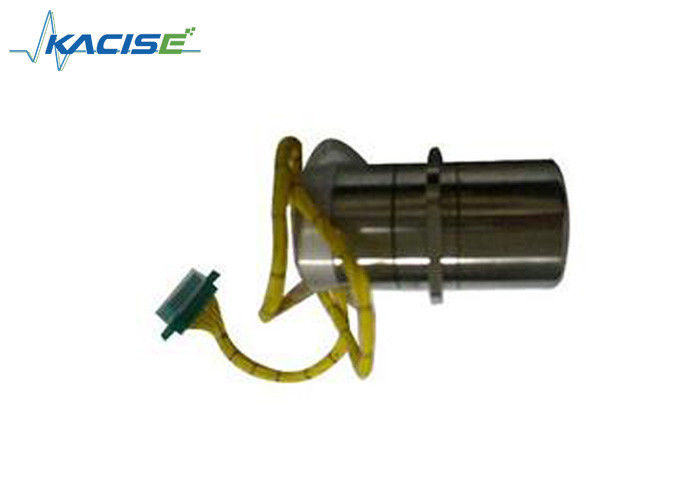

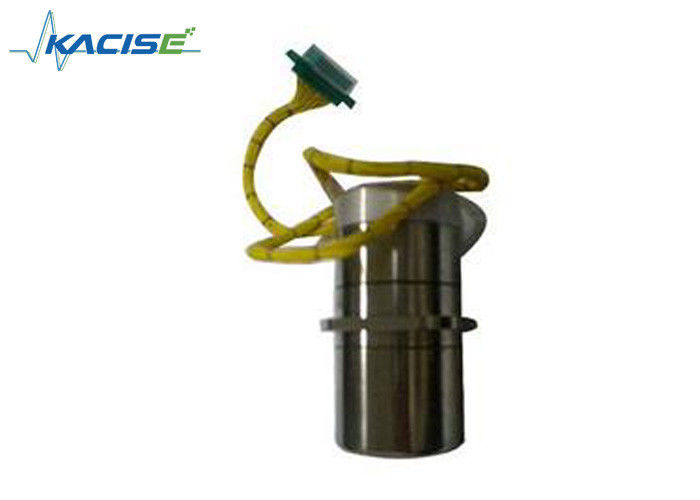

কেটিজি-৫০ উচ্চ নির্ভুলতা ডায়নামিক টিউনড গিরোস্কোপ
বৈশিষ্ট্য
- উচ্চ নির্ভুলতা
- দীর্ঘ সেবা জীবন
- বিস্তৃত গতিশীল পরিসীমা
- উচ্চ নির্ভরযোগ্যতা
পরিচিতি
কেটিজি -৫০ জল পৃষ্ঠ, স্থল স্ট্র্যাপ-ডাউন সিস্টেম, দ্রুত সত্য-উত্তর অনুসন্ধান, টেলিভিশন অ্যান্টেনা ট্র্যাকার এবং মহাকাশযান স্ট্র্যাপ-ডাউন ইনার্শিয়াল সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়েছে।জাইরোস্কোপটি জমিতেও ব্যবহার করা যেতে পারে, সমুদ্র, বিমান, মহাকাশ-বিমান পরিবহন, স্ট্র্যাপ-ডাউন প্ল্যাটফর্ম অবস্থান সিস্টেম।
প্যারামিটার
| প্যারামিটার | স্পেসিফিকেশন। | মূল্য | ইউনিট |
| শক্তি | পাওয়ার (৩ ফেজ) | ১৬&৫০০ | V & Hz |
| পাওয়ার (১ম ধাপ) | ৫&১৬০০০ | V & Hz |
| পারফরম্যান্স | র্যান্ডম ড্রিফট | ≤০01 | °/ঘন্টা |
| ড্রিফট স্থিতিশীলতা | ≤০3 | °/ঘন্টা |
| অ-রৈখিক | ≤০5 | % এফএস |
| সর্বোচ্চ ট্র্যাকিং রেট | ≥২০০ | °/S |
| নন-জি-সেনসিটিভ ড্রিফ্ট | ≤15 | °/ঘন্টা/গ্রাম |
| জি-সেনসিটিভ ড্রিফট | ≤8 | °/ঘন্টা/গ্রাম |
| ব্যান্ড প্রস্থ | ≥ ৭০ | হার্টজ |
| টর্কার স্কেল ফ্যাক্টর | ≥680 | °/ঘন্টা/মা |
| প্রযুক্তিগত | সিঙ্ক রেট | 10000 | r/min |
| সিঙ্ক সময় | ≤10 | এস |
| আউটপুট গ্রেডিয়েন্ট | ১০-১৪ | mV/` |
| প্রাথমিক টর্কার | ৭±১ | Ω |
| সেকেন্ডারি টর্ক | ২±০।5 | Ω |
| শারীরিক | ওজন | ≤250 | জি |
| মাত্রা | Φ50×76 | মিমি |
| ফ্ল্যাঞ্জ | ৫২x৫২ | মিমি |
| কাজের পরিবেশ | তাপমাত্রা | -৪০ থেকে ৬৫ | °C |
| কম্পন | 5 | জি |
| শক | ≥ ৬০ | জি |
ইনস্টলেশন
এক্স (ওয়াই) অক্ষ এবং পরিমাপের রেফারেন্স অক্ষের সাথে মিল রয়েছে তা নিশ্চিত করার জন্য পণ্যগুলি ইনস্টল করা উচিত, ইনস্টলেশনের ত্রুটি 5 এর চেয়ে কম হওয়া উচিত।
অপারেশন
- শুধুমাত্র উপযুক্ত শক্তি এবং লক লুপ সার্কিট বোর্ডের সাথে মেলে এমন পণ্যগুলি সঠিকভাবে কাজ করার জন্য, সার্কিট বোর্ডের প্রয়োজন, দয়া করে আগে থেকে ব্যাখ্যা করুন।
- যখন পণ্য স্বাভাবিক ব্যবহারের অধীনে, আপনি মোটর শুরু করতে ক্ষমতা চালু করা উচিত, প্রায় 10s, এবং তারপর অন-লক লুপ, যাতে পণ্য বন্ধ লুপ রাষ্ট্র; বন্ধ,লকড লুপটি সংযোগ বিচ্ছিন্ন করুন যাতে পণ্যটি ওপেন লুপ অপারেশনে থাকে, এবং তারপর পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন.
- পণ্য শক্তি, 20s মধ্যে বন্ধ, পণ্য কম্পন এড়াতে হবে, ইনস্টলেশন প্রক্রিয়া হালকা হওয়া উচিত, হালকা, পণ্য অ সংঘর্ষ, আঘাত।
- প্রক্রিয়া ব্যবহারের সময় পণ্যটি প্লাগটি টানতে কঠোরভাবে নিষিদ্ধ।
- প্রক্রিয়ায় ব্যবহারের সময় পণ্য, বাহ্যিক শক্তি সরবরাহের মধ্যে শর্ট সার্কিট করতে পারে না।
- ব্যবহারের সময় অস্বাভাবিকতা ঘটে, অবিলম্বে শক্তি বন্ধ করা উচিত, ত্রুটি বিচ্ছিন্নতা, যদি পণ্য অভ্যন্তরীণ ত্রুটি, গ্রাহক অবিলম্বে আমার কোম্পানীর অবহিত করা উচিত, আমার কোম্পানীর দ্বারা সংগঠিত মেরামত.
মাত্রা
সংযোগকারী সংজ্ঞা
সকেট টাইপঃ J30J-15T (কেবেল দৈর্ঘ্য160~175mm)
| পিন নং। | ফাংশন সংজ্ঞা | Rচিহ্নিত |
| 1 | এক্স-অক্ষের সিগন্যাল আউটপুট | |
| 2 | জিএনডি | উত্তেজনা ক্ষমতা এবং সংকেত জন্য |
| 3 | এক্স-অক্ষ টর্ক কয়েল (শেষ) | |
| 4 | একটি ফেজ মোটর ড্রাইভারের শক্তি | 16 ভোল্ট, 500 হার্জ |
| 5 | সেন্সর উত্তেজনা শক্তি সরবরাহ | সিঙ্গল-ফেজ 5V,16KHz |
| 6 | Y-অক্ষের সিগন্যাল আউটপুট | |
| 7 | Y-অক্ষ টর্ক কয়েল ((প্রাথমিক) | |
| 8 | বি-ফেজ মোটর ড্রাইভারের শক্তি | 16 ভোল্ট, 500 হার্জ |
| 9 | ডিসি+১৫ ভোল্ট | প্রি-অ্যাম্প্লিফায়ারের পাওয়ার |
| 10 | ডিসি-১৫ ভোল্ট | প্রি-অ্যাম্প্লিফায়ারের পাওয়ার |
| 11 | এক্স-অক্ষ টর্ক কয়েল ((প্রারম্ভে) | |
| 12 | শূন্য | |
| 13 | শূন্য | |
| 14 | সি-ফেজ মোটর ড্রাইভারের শক্তি | 16 ভোল্ট, 500 হার্জ |
| 15 | Y-অক্ষ টর্ক কয়েল ((শেষ) | |
দ্রষ্টব্যঃ J30J-21T এর ক্ষেত্রেও একই কথা প্রযোজ্য, যদি অন্য সকেট ব্যবহার করা হয় তবে দয়া করে আগে থেকে ব্যাখ্যা করুন।
কোম্পানির প্রোফাইল
Xi'an Kacise Optronics Co., Ltd. প্রতিষ্ঠিত হয় 2000, Xi'an, Shaanxi প্রদেশ, চীন অবস্থিত, একটি পেশাদারী যন্ত্রপাতি এবং সেন্সর, R & D, উত্পাদন,পেশাদার হাই-টেক এন্টারপ্রাইজগুলির মধ্যে একটি হিসাবে বিক্রয়, আমাদের নিজস্ব উৎপাদন কর্মশালা এবং কেন্দ্রীয় ল্যাবরেটরি আছে। কারখানা ভবন এলাকা প্রায় 3000 বর্গ মিটার, উৎপাদন 30 কর্মচারী, 8 প্রকৌশলী, 6 পরিদর্শক, 10 বিক্রয় মানুষ,গ্রাহক সেবার জন্য ৫, এই শিল্প, আমরা শক্তিশালী প্রযুক্তি নির্মাতারা এক জাতের স্পেসিফিকেশন সঙ্গে।
যখন কোম্পানী সেট আপ, আমরা সরবরাহ উত্পাদন সমন্বয় উপর ফোকাস শুরু, GB / T19001-2008/ISQ9001 অর্জনঃ2008, GJB 9001B-2009 সার্টিফিকেশন. যখন আমাদের কোম্পানীর পরিপক্ক এবং স্থিতিশীল চলমান হয়, 2008 সালে, আমরা আমাদের ব্যবসা বিকাশ শুরু. পণ্য মান নিয়ন্ত্রণ উত্পাদন উপর ভিত্তি করে,আমরা অনেক সেন্সর পণ্য তৈরি করেছি, যেমন চাপ সেন্সর / ট্রান্সডুসার / সেন্সর, স্তর ট্রান্সমিটার / অতিস্বনক স্তর মিটার / অতিস্বনক প্রবাহ মিটার, ইনার্শিয়াল নেভিগেশন পণ্য, আইএমইউ, জাইরোস্কোপ, এক্সিলারেমিটার ইত্যাদি।
আমাদের কাছে উন্নত সেন্সরগুলির মূল প্রযুক্তি ও উন্নয়ন কেন্দ্র রয়েছে এবং আমরা উত্তর-পশ্চিম পলিটেকনিক্যাল বিশ্ববিদ্যালয়, সি'য়ান জিয়াও টং বিশ্ববিদ্যালয় এবং অন্যান্য কলেজ ও বিশ্ববিদ্যালয়গুলির সাথে সহযোগিতা করি।
পণ্যের গুণগত মানই হচ্ছে কোম্পানির জীবন, গ্রাহকের চাহিদা আমাদের অস্তিত্ব!
