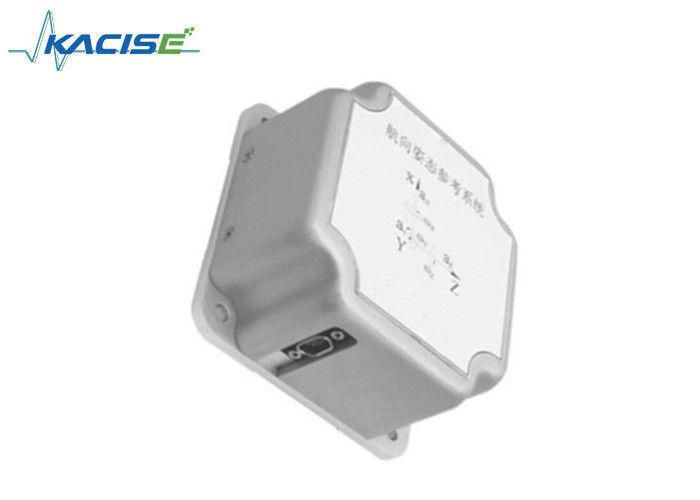

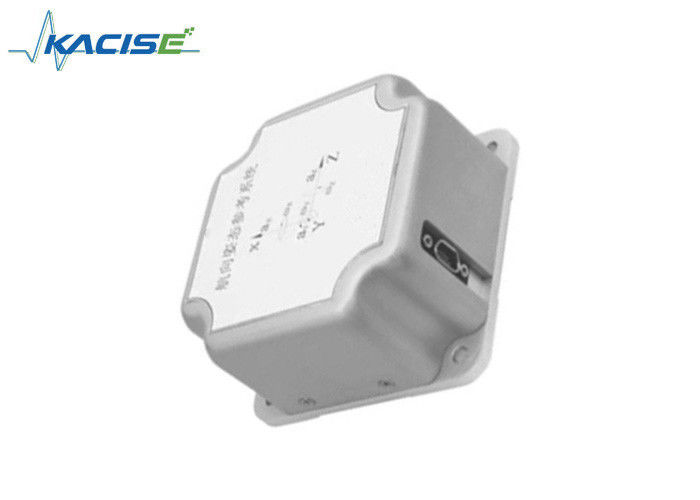

QJJ200 সিরিজের টিল্ট সেন্সর
পণ্যের প্রবর্তন
QJJ200 সিরিজ টিল্ট সেন্সর হল MEMS টিল্ট সেন্সর যা পরিমাপকৃত পৃষ্ঠ এবং অনুভূমিক সমতল মধ্যে কোণ পরিমাপ করার জন্য। এমসিইউ নিয়ন্ত্রণ সিস্টেম,ক্ষতিপূরণ তাপমাত্রা পরিসীমা (-45 °C ~ + 85 °C), এই সময় সেন্সরের সামগ্রিক নির্ভুলতা উন্নত করার জন্য সেকেন্ডারি নন-লিনিয়ার সংশোধন করা।
ডুয়াল অক্ষের টিল্ট সেন্সরের জন্য, QJJ200 পিচ কোণ এবং রোল কোণ গণনার পদ্ধতির ইনার্শিয়াল নেভিগেশন সিস্টেমের সংজ্ঞা গ্রহণ করে।বিভিন্ন নিয়ন্ত্রণ এলাকার পরিমাপের চাহিদা মেটাতে একটি সহজ 2-অক্ষীয় যান্ত্রিক সংমিশ্রণ ছাড়া.
এই সেন্সর সংবেদনশীল মহাকর্ষ তত্ত্ব গ্রহণ, যা বাস্তব সময়ে বর্তমান আপেক্ষিক অনুভূমিক অবস্থান কোণ আউটপুট করতে পারেন, ইনস্টল করা এবং ব্যবহার করা সহজ,বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধের, কঠোর পরিবেশে এবং শিল্প দীর্ঘমেয়াদী কাজ অভিযোজিত করা যেতে পারে। এই ধরনের ঢাল সেন্সর শিল্প স্বয়ংক্রিয়তা এবং নিয়ন্ত্রণ, প্ল্যাটফর্ম,এবং মনোভাব পরিমাপের অন্যান্য এলাকায়এই সেন্সরগুলি মূলত ধীর গতির পরিবর্তনের স্ট্যাটিক এবং ডাইনামিক পরিমাপের জন্য উপযুক্ত, দ্রুত পরিবর্তনের জন্য গতিশীল পরিমাপের জন্য উপযুক্ত নয়।
বৈশিষ্ট্য
- বিস্তৃত পাওয়ার ইনপুট পরিসীমা, DC 8 ~ 30V
- বিস্তৃত অপারেটিং তাপমাত্রা, -45 °C ~ +85 °C
- রেজোলিউশন ০.১ ডিগ্রির চেয়ে ভালো
- দীর্ঘমেয়াদী স্থিতিশীলতা 0.3 ° এর চেয়ে ভাল
- আইপি৬৭ সুরক্ষা শ্রেণি
- উচ্চ কম্পন প্রতিরোধের> 10000g
- পরিসীমা ± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° (উল্লম্ব সমতল ঘূর্ণন) ঐচ্ছিক
- আউটপুটঃ এনালগ ভোল্টেজ 0 ~ 5V, বর্তমান 4 ~ 20mA, RS232, RS485 ঐচ্ছিক
- আউটপুট প্রোটোকলঃ প্রোডাক্টের জন্য RS232/RS485 ডিজিটাল আউটপুট মোড, ব্যবহারকারীর প্রয়োজন অনুযায়ী আউটপুট ডেটা প্রোটোকল, একটি স্ট্যান্ডার্ড Modbus-RTU প্রোটোকল বা ব্যবহারকারী-সংজ্ঞায়িত প্রোটোকল নির্বাচিত।
কর্মক্ষমতা সূচক
| পারফরম্যান্স প্যারামিটার |
পরিসীমা |
± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° |
| রেজোলিউশন |
< ০.১ ° |
| শূন্য ত্রুটি |
< ০.৩ ° |
| শূন্য পুনরাবৃত্তিযোগ্যতা |
< ০.১৫ ° |
| শূন্য ত্রুটি অপসারণ করার পর |
<০.৩৫ ডিগ্রি |
| ব্যান্ডউইথ |
≥ ১০ হার্জ |
| ডেটা আপডেটের ফ্রিকোয়েন্সি |
5 ~ 100 Hz (বিকল্প) |
| বৈদ্যুতিক বিশেষ উল্লেখ |
সরবরাহ ভোল্টেজ |
DC 8 ~ 30 V |
| শক্তি |
<০.৫ W |
| আউটপুট ইন্টারফেস |
RS485/RS232 / অ্যানালগ ভোল্টেজ 0-5V / অ্যানালগ বর্তমান 4-20mA
(বিকল্প)
|
| পরিবেশগত সূচক |
সংরক্ষণের তাপমাত্রা |
-৫৫ ডিগ্রি সেলসিয়াস ~ ১০০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা |
-45 °C ~ 85 °C |
| শক |
১০০০ গ্রাম |
| মাত্রা (মিমি) |
৫৫ × ৩৭ × ২৪ |
| ওজন (জি) |
<১০০ |
অর্ডার সংক্রান্ত তথ্য
পয়েন্ট: QJJ200
পরিমাপ অক্ষ:
- একক,
- ২. দ্বি-অক্ষীয়,
- 3) উল্লম্ব সমতল ঘূর্ণন
পরিমাপ পরিসীমা:
- 030: ±30°
- 090: ±90°
- 180: ±180°
- 360: ±360°
আউটপুট:
- AOV: ভোল্টেজ 0 ~ 5V
- AOI: বর্তমান 4 ~ 20mA
- 232: আরএস২৩২ ইন্টারফেস
- 485: RS485 ইন্টারফেস
- CAN: CAN ইন্টারফেস
উদাহরণস্বরূপ: QJJ200-2)-090-485, বিএক্সিয়াল/±90° রেঞ্জ/RS485 ইন্টারফেস টিল্ট সেন্সর
মাত্রা
হাউজিং উপাদানঃ অ্যালুমিনিয়াম অক্সাইড ম্যাট কালো ইনস্টলেশনঃ 4 এম 4 স্ক্রু
সংযোগকারীঃ 50 সেমি সোজা সীসা
কোম্পানির তথ্য
সি'য়ান কাসিস আইএসও ৯০০১-২০০৮, জিজেবি ৯০০১বি-২০০৯, সিই, অন্তর্নিহিত নিরাপত্তা বিস্ফোরণ-প্রমাণ এবং বিচ্ছিন্ন নিরাপত্তা বিস্ফোরণ-প্রমাণ ইত্যাদি দ্বারা প্রত্যয়িত।যা নিশ্চিত করে যে আমাদের পণ্যগুলি আন্তর্জাতিক মানের সাথে সামঞ্জস্যপূর্ণ.
আমরা 10 বছর ধরে চাপ, স্তর এবং প্রবাহ পরিমাপ যন্ত্রপাতি এবং সংশ্লিষ্ট পণ্য উত্পাদন বিশেষজ্ঞ হয়েছে। আমরা অভিজ্ঞ প্রযুক্তিগত এবং ব্যবস্থাপনা কর্মী আছে,আমাদের পুরো কর্মীদের প্রচেষ্টার মাধ্যমে, আমরা একটি পেশাদার পরিমাপ যন্ত্র প্রস্তুতকারক এবং সমাধান সরবরাহকারী হয়ে উঠেছি। এবং আমরা ক্রমাগত পণ্যের গুণমান উন্নত করার চেষ্টা করছি।
বর্তমানে, ক্যাসিস সেন্সর ইতিমধ্যে আমেরিকা, স্পেন, অস্ট্রেলিয়া, চিলি এবং অন্যান্য ২০ টি দেশ এবং অঞ্চলে রপ্তানি করা হয় এবং অনেক অনুকূল প্রতিক্রিয়া পেয়েছে।আমাদের বিদেশী বিক্রেতাদের সংখ্যাও বাড়ছে।. আমরা আমাদের নীতি হিসাবে যুক্তিসঙ্গত দাম, দক্ষ উত্পাদন সময় এবং ভাল বিক্রয়োত্তর সেবা বিবেচনা করি এবং পারস্পরিক উন্নয়নের জন্য আরও বেশি গ্রাহকের সাথে সহযোগিতা করার আশা করি।
