পাইকারি উচ্চ মানের উচ্চ নির্ভুলতা উচ্চ চাপ অ্যাপ্লিকেশন কোরিওলিস ভর প্রবাহ মিটার
পণ্য বিবরণ

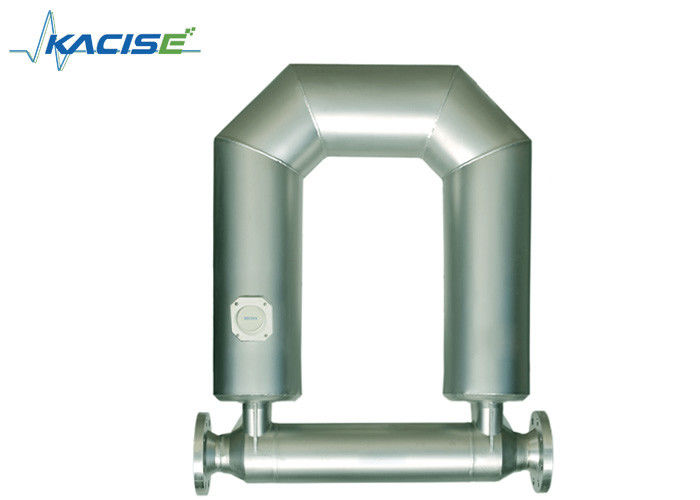

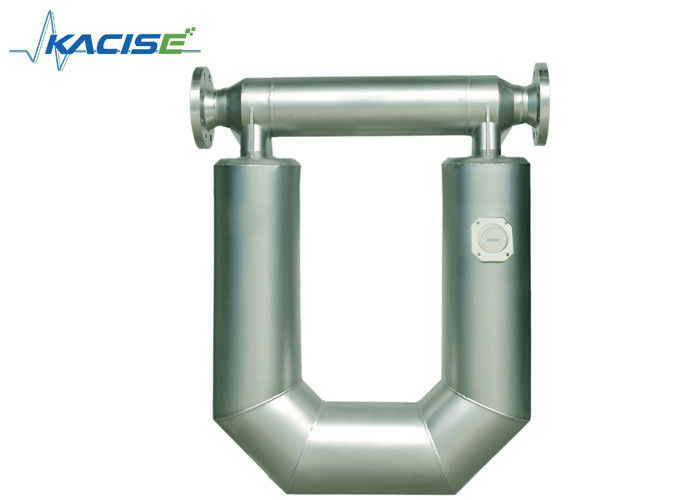

KMF-সিরিজ কোরিওলিস ভর প্রবাহ মিটার সরাসরি কোরিওলিস নীতির (কোরিওলিস ফোর্স) উপর ভিত্তি করে উচ্চ নির্ভুলতার সাথে মাধ্যমের "ভর" পরিমাপ করে। তাপমাত্রা, চাপ, ঘনত্ব, সান্দ্রতা, ইত্যাদির মতো কোনো কারণের দ্বারা নির্ভুলতা প্রভাবিত হবে না। এবং ক্ষতিপূরণ গণনার প্রয়োজন নেই। কোরিওলিস ভর ফ্লো মিটার দুটি অংশ নিয়ে গঠিত: সেন্সর এবং ট্রান্সমিটার। কোরিওয়েলস ম্যাস ফ্লো মিটার জাতীয় বিস্ফোরণ-প্রমাণ মানগুলির উপর ভিত্তি করে ডিজাইন এবং উত্পাদিত হয়েছে। বিস্ফোরণ-প্রমাণ মান হল Ex d ib ⅡC T5 Gb।
পরিমাপ নীতি
কোরিওলিস ম্যাস ফ্লো মিটারের গঠন এক জোড়া বাঁকানো টিউব নিয়ে গঠিত। নীতি হল তরল দ্বারা অভ্যন্তরীণ ভর প্রবাহ থেকে একটি জোড়া টিউব জোরপূর্বক কোরিওলিস বল সনাক্ত করা।
একটি নতুন বল—কোরিওলিস বল প্রদর্শিত হবে যখন দুটি শর্ত পূরণ হবে: (1) বাঁকানো টিউবগুলির একটি জোড়ায় স্বাভাবিক ফ্রিকোয়েন্সি সহ কম্পন, (2) টিউবগুলিতে প্রবাহিত তরল। এই বলটি টিউবের তরল দ্বারা কম্পনকারী বল এবং প্রবাহিত শক্তি থেকে সংশ্লেষণের উপর উত্পাদিত হয়েছিল। এবং টিউবগুলি কেন্দ্রের লাইনের সাথে প্রতিসাম্যের সাথে রেস্টিং করা হবে কারণ বল জোর করে। টিউবের পাশে দুটি স্থানচ্যুতি সেন্সর বল এবং আউটপুট বৈদ্যুতিক সংকেত সনাক্ত করে। সংকেত নিয়ন্ত্রিত, ভর প্রবাহ সরাসরি উত্পাদিত.
পরামিতি
| মডিউল |
ডিএন |
পরিমাপের সুযোগ |
কাজের চাপ (MPa) |
সংযোগের ধরন(মিমি) |
| KMF-1-1AB |
1.5 |
0～4(কেজি/ঘণ্টা) |
0～4 |
জোড় জয়েন্ট Φ6×1.5 |
| KMF-1-1A |
3 |
0～40(কেজি/ঘণ্টা) |
0～4 |
জোড় জয়েন্ট Φ6×1.5 |
| KMF-1-1B |
6 |
0～100(কেজি/ঘণ্টা) |
0～4 |
জোড় জয়েন্ট Φ10×2 |
| KMF-1-2A |
8 |
0～200(কেজি/ঘণ্টা) |
0～4 |
জোড় জোড় Φ10×1 |
| KMF-1-3A |
10 |
0～500(কেজি/ঘণ্টা) |
0～4 |
ফ্ল্যাঞ্জ DN10 |
| KMF-1-3B |
15 |
0～1000(কেজি/ঘণ্টা) |
0～4 |
ফ্ল্যাঞ্জ DN15 |
| KMF-1-4 |
20 |
0～3000(কেজি/ঘণ্টা) |
0～4 |
ফ্ল্যাঞ্জ DN20 |
| KMF-1-5A |
25 |
0～10(T/h) |
0～4 |
ফ্ল্যাঞ্জ DN25 |
| KMF-1-5B |
40 |
0～20(T/h) |
0～4 |
ফ্ল্যাঞ্জ DN40 |
| KMF-1-6A |
50 |
0～30(T/h) |
0～4 |
ফ্ল্যাঞ্জ DN50 |
| KMF-1-6AB |
65 |
0～50(T/h) |
0～4 |
ফ্ল্যাঞ্জ DN65 |
| KMF-1-6B |
80 |
0～100(T/h) |
০-২.৫ |
ফ্ল্যাঞ্জ DN80 |
| KMF-1-6C |
100 |
0～150(T/h) |
০-২.৫ |
ফ্ল্যাঞ্জ DN100 |
| KMF-1-6CD |
125 |
0～200(T/h) |
০-২.৫ |
ফ্ল্যাঞ্জ DN125 |
| KMF-1-6D |
150 |
0～400(T/h) |
০-২.৫ |
ফ্ল্যাঞ্জ DN150 |
| KMF-1-6E |
200 |
0～500(T/h) |
০-২.৫ |
ফ্ল্যাঞ্জ DN200 |
আবেদন
KMF কোরিওলিস ফ্লো মিটার ফ্যামিলি বিশেষ ক্রমাঙ্কন ছাড়াই কার্যত সমস্ত অ্যাপ্লিকেশনে তরল এবং গ্যাসের সরাসরি ভর প্রবাহের হার পরিমাপ করে। নিরাপত্তা, নির্ভরযোগ্যতা, গুণমান এবং আমাদের উদ্ভাবনী প্রযুক্তিগুলি আমাদেরকে শিল্প-নির্দিষ্ট পণ্য এবং পরিষেবাগুলির একটি বিস্তৃত পরিসর প্রদান করতে সক্ষম করে — এবং সেগুলিকে আপনার জন্য কাজ করার দক্ষতা।
- বিকল্প শক্তি
- তেল ও গ্যাস
- রাসায়নিক
- খাদ্য ও পানীয়
- শিল্প শক্তি
- জীবন বিজ্ঞান
- সামুদ্রিক
- ধাতু এবং খনির
- শক্তি
- পাল্প এবং কাগজ
- পরিশোধন
- জল এবং বর্জ্য জল
- অন্যরা
Features
- উচ্চ প্রবাহ হার ক্ষমতা সঙ্গে পূরণ সময় হ্রাস
- কোন চলমান অংশ ছাড়া কমপ্যাক্ট ডিজাইন, কোন বিশেষ মাউন্টিং এবং কোন প্রবাহ কন্ডিশনার প্রয়োজন নেই
- দ্রুত ডেলিভারি এবং বিশ্বব্যাপী সমর্থন
যন্ত্র নির্বাচন
| Code.kmf-1-পণ্য ফ্লোমিটার নির্বাচন |
|
কোড |
DN/পরিমাপ পরিসীমা |
|
1A |
ব্যাস: 3 মিমি, 0-40 কেজি / ঘন্টা |
|
1 বি |
ব্যাস: 6 মিমি, 0-100 কেজি/ঘন্টা |
|
2A |
ব্যাস: 8 মিমি, 0-200 কেজি/ঘণ্টা |
|
3A |
ব্যাস: 10 মিমি, 0-5000 কেজি/ঘন্টা |
|
3 বি |
ব্যাস: 15 মিমি, 0-1000 কেজি/ঘন্টা |
|
4 |
ব্যাস: 20mm, 0-3000kg/h |
|
5A |
ব্যাস:25mm,0-10th/h |
|
5B |
ব্যাস:40mm,0-20th/h |
|
6A |
ব্যাস:50mm,0-30th/h |
|
6এবি |
ব্যাস:65mm,0-50th/h |
|
6B |
ব্যাস:80mm,0-100th/h |
|
6C |
ব্যাস: 100mm, 0-150th/h |
|
6 সিডি |
ব্যাস: 125mm, 0-200th/h |
|
6D |
ব্যাস: 150 মিমি, 0-500 তম/ঘণ্টা |
|
6ই |
ব্যাস: 200mm, 0-800th/h |
|
6F |
ব্যাস: 250mm, 0-1000th/h |
|
|
কোড ট্রান্সমিটার আউটপুট |
|
|
ক |
4-20mA (তাত্ক্ষণিক প্রবাহ বা ঘনত্ব ঐচ্ছিক); 0-10Khz (তাত্ক্ষণিক প্রবাহ পালস সংকেত); RS485 Modbus RTU; হার্ট |
|
|
|
কোড ট্রান্সমিটার হাউজিং |
|
|
|
খ |
ডাই-কাস্ট অ্যালুমিনিয়াম অ্যালি শেল তারের গর্তের মাত্রা: M20*1.5 |
|
|
|
|
কোড প্রেসার রেটিং |
|
|
|
|
16 |
1.6 এমপিএ |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
xx |
বিশেষ কাস্টমাইজেশন: কাস্টমাইজেশনের জন্য জিজ্ঞাসা করতে এই চিঠিটি ব্যবহার করে, অনুগ্রহ করে চাপের রেটিংটি জানান |
|
|
|
|
|
কোড তাপমাত্রা রেটিং |
|
|
|
|
|
ক |
50～150°C |
|
|
|
|
|
খ |
50～250°C |
|
|
|
|
|
গ |
50～350°C |
|
|
|
|
|
ডি |
200～150°C |
|
|
|
|
|
|
কোড নির্ভুলতা রেটিং |
|
|
|
|
|
|
এন |
0.20% |
|
|
|
|
|
|
এম |
0.15% |
|
|
|
|
|
|
এইচ |
0.10% |
|
|
|
|
|
|
|
কোড প্রেসার লিঙ্ক |
|
|
|
|
|
|
|
চ |
স্ট্যান্ডার্ড ফ্ল্যাঞ্জ GB/T 9123.1-2000 ANSI ওয়েল্ড নেক ফ্ল্যাঞ্জ-ANSI B16.5 |
|
|
|
|
|
|
|
ডব্লিউ |
স্বাস্থ্য প্রকার |
|
|
|
|
|
|
|
এল |
ওয়েল্ডিং থ্রেড |
|
|
|
|
|
|
|
টি |
কাস্টমাইজেশন |
|
|
|
|
|
|
|
|
কোড পরিদর্শন শংসাপত্র |
|
|
|
|
|
|
|
|
চ |
কারখানার মান: কারখানা পরীক্ষার শংসাপত্র |
|
|
|
|
|
|
|
|
আমি |
GB: থার্ড-পার্টি ভেরিফিকেশন সার্টিফিকেট |
|
|
|
|
|
|
|
|
|
কোড উপাদান |
|
|
|
|
|
|
|
|
|
ক |
পরিমাপ নল:316L |
|
|
|
|
|
|
|
|
|
গ |
পরিমাপ নল: হ্যাস্টেলভ |
|
|
|
|
|
|
|
|
|
চ |
পরিমাপ নল: ভিতরের প্রাচীর স্প্রে PTFE (বড় ব্যাসের জন্য) |
|
|
|
|
|
|
|
|
|
টি |
বিশেষ কাস্টমাইজেশন: কাস্টমাইজেশনের জন্য জিজ্ঞাসা করতে এই চিঠিটি ব্যবহার করে, অনুগ্রহ করে চাপের রেটিংটি জানান |
|
|
|
|
|
|
|
|
|
|
কোড ট্রান্সমিটার |
|
|
|
|
|
|
|
|
|
|
ক |
ইন্টিগ্রেটেড টাইপ |
|
|
|
|
|
|
|
|
|
|
B(XX) |
বিভক্ত প্রকার (তারের দৈর্ঘ্য), বন্ধনী সহ |
|
|
|
|
|
|
|
|
|
|
|
কোড বিস্ফোরণ-প্রমাণ চিহ্ন |
|
|
|
|
|
|
|
|
|
|
|
ক |
EXD II CT5Gb |
| kmf-1- |
3b(0～800kg/h) |
ক |
খ |
40 |
ক |
এন |
চ |
চ |
ক |
B(10) |
ক |
সাধারণ আদেশ তথ্য |
ফলিত পরিসীমা
আমাদের পণ্যগুলি পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ, খাদ্য, ফার্মাসিউটিক্যাল, পরিবেশ সুরক্ষা এবং শক্তি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। দেশ জুড়ে 30টিরও বেশি প্রদেশ এবং শহর এবং কিছু দেশে রপ্তানি।
আমাদের সেবা
1. প্রশ্ন: আমি কি পণ্যটিতে আমার নিজস্ব লোগো রাখতে পারি?
উত্তরঃ অবশ্যই। লোগো হাউজিং এ মুদ্রিত করা যেতে পারে, এবং কোম্পানির নাম নেমপ্লেটে খোদাই করা যেতে পারে।
2. প্রশ্ন: কিভাবে মান নিয়ন্ত্রণ সম্পর্কে?
উত্তর: সমস্ত পণ্য প্যাক করার আগে 3 বার পরীক্ষা করা হবে।
3. প্রশ্ন: আমি কি ট্রায়াল অর্ডার প্রকাশ করতে পারি, উদাহরণস্বরূপ 1 পিসি?
উত্তরঃ অবশ্যই, ট্রায়াল অর্ডার গ্রহণযোগ্য। সাধারণভাবে, আমাদের স্টকে সাধারণ মডেল রয়েছে। পেমেন্ট পাওয়ার পরে 1 সপ্তাহের মধ্যে নমুনা পাঠানো হবে।
4. প্রশ্ন: আপনি কি আমার প্রয়োজনীয়তা অনুযায়ী ডিজাইন করতে পারেন?
উত্তর: অবশ্যই, আমাদের টিম আপনার জন্য ডিজাইন করবে, যাতে আমাদের ফুড গ্রেড পাইপ কোরিওলিস ভর ফ্লো মিটার আপনার শেষে পুরোপুরি কাজ করে।
ডেলিভারি বিশদ
7 কার্যদিবস দ্রুত ডেলিভারি। / প্রস্তাবিত এক্সপ্রেস কোম্পানি: DHL.
