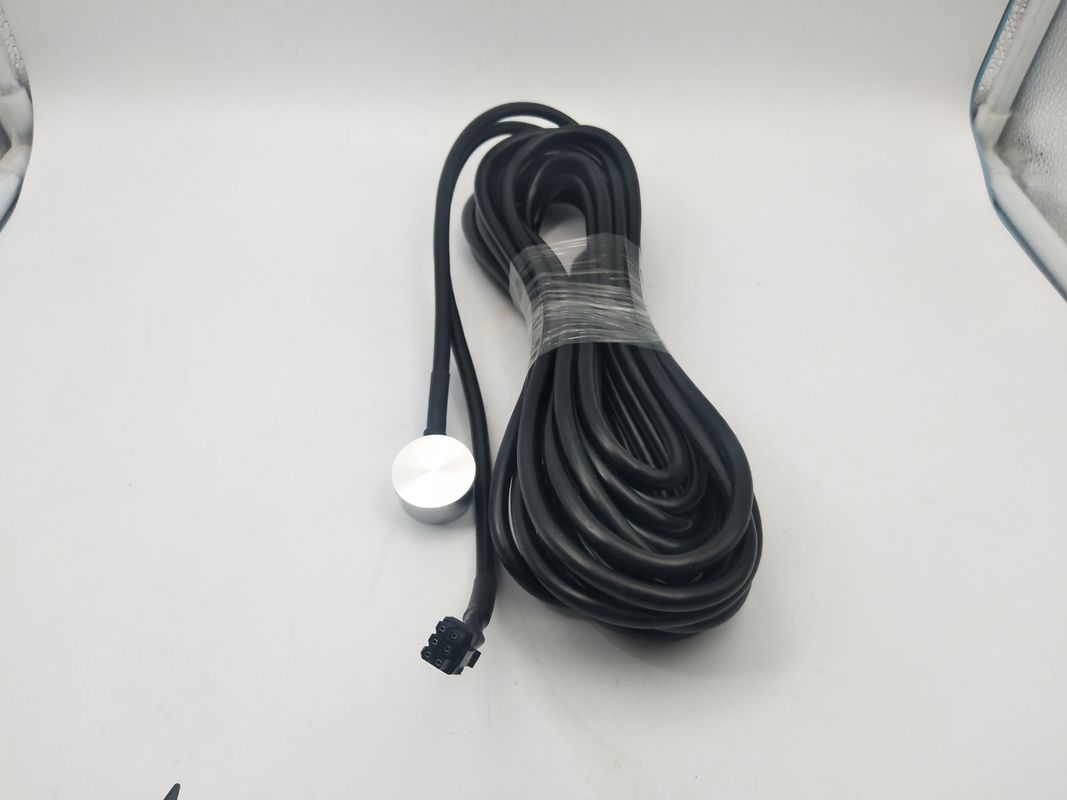

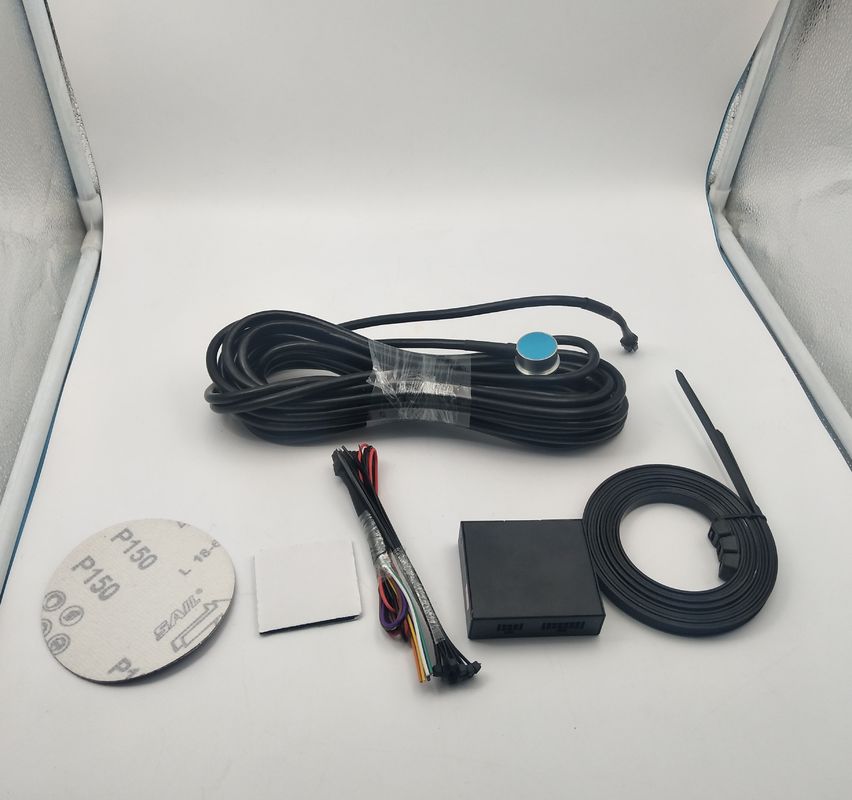

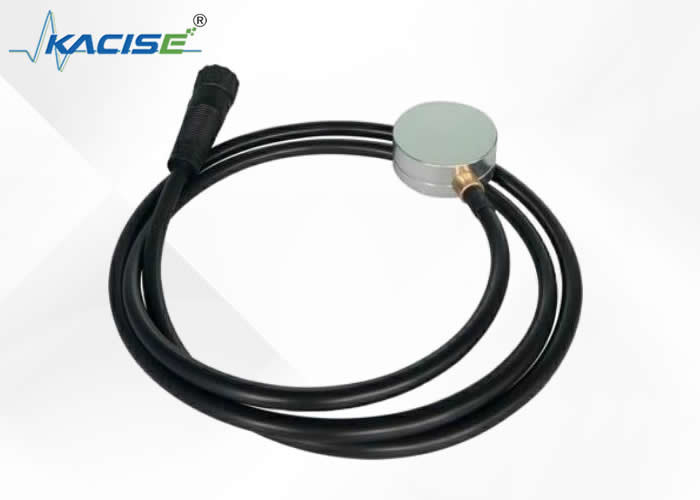

Non - Invasive Ultrasonic Fluid Level Sensor Temperature Integrated Sensor

1. অপারেশন নীতি

সোনার রেঞ্জিং প্রিন্সিপলের সাথে বাহ্যিক তরল লিভার সেন্সর

ব্যবহার করে তাপমাত্রা ইন্টিগ্রেট সেন্সর সোনার প্রক্রিয়া

সংকেত. সেন্সর ট্যাংক এর বাইরের দেয়ালে আটকানো হয়.

পেটেন্ট অ্যালগরিদম তরল উচ্চতা গণনা করার জন্য

ট্যাংক এবং একটি রিমোট কন্ট্রোল সিস্টেম (যেমন ডিসিএস) মাধ্যমে আউটপুট

(4-20) এমএ, হার্ট, আরএস-৪৮৫, মডবাস।

ডান দিকের চিত্র অনুযায়ী, সিগন্যালের জন্য সময় লাগে

সিগন্যাল প্রেরণ করা হয় এবং তারপর তরল পৃষ্ঠ থেকে গৃহীত হয়।

ট্রান্সডুসার থেকে প্রসেসর মধ্যে খাওয়ানো হয় এবং তারপর

পেটেন্ট অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয় উচ্চতা গণনা করতে

সূত্র অনুযায়ী তরলঃ

H=αV ((t-t1) /২

H: তরল উচ্চতা

v: তরল মধ্যে শব্দ গতি

t: প্রেরিত এবং গৃহীত সংকেতের মধ্যে সময়

t g: ট্যাংক দেয়ালের মধ্যে প্রসারণের সময়

α:লিকুইড কমপেনশন ফ্যাক্টর

2আবেদন

এলপিজি ট্যাংক

তরল অ্যামোনিয়া ট্যাংক

তরল প্রোপেন ট্যাংক

জ্বালানী ট্যাংক

অ্যাসিড/সোলভেন্ট ট্যাংক

ঘনীভূত সালফিউরিক অ্যাসিড ((৯৮%) ট্যাংক

নাইট্রিক এসিড ট্যাংক

হাইড্রোক্লোরিক এসিড ট্যাংক

3. বৈশিষ্ট্য

সত্যিকারের নন-ইনভ্যাসিভ সেন্সিং প্রযুক্তি

সেন্সর ট্যাংক নীচে বাইরে glues

বেশিরভাগ আকার এবং আকারের ক্যানের জন্য উপযুক্ত

টেলিমেট্রি সিস্টেমে আউটপুট - বিভিন্ন বিকল্প

বিপজ্জনক এলাকায় ব্যবহারের জন্য CNEX অনুমোদিত

(প্রসেসর এবং সেন্সর)

ইন্টিগ্রেটেড তাপমাত্রা সেন্সর

কম খরচে, নির্ভরযোগ্য এবং সঠিক ট্যাঙ্ক পরিমাপ

চাপের দ্বারা প্রভাবিত নয়

সহজ ইনস্টলেশন - কোন ট্যাংক ভাঙ্গন

বিদ্যমান ট্যাংকগুলিতে সহজ retroft

ইনস্টলেশনের সময় কোন ডাউনটাইম নেই

কোন চলন্ত অংশ ✓ কোন রক্ষণাবেক্ষণ

3প্যারামিটার
