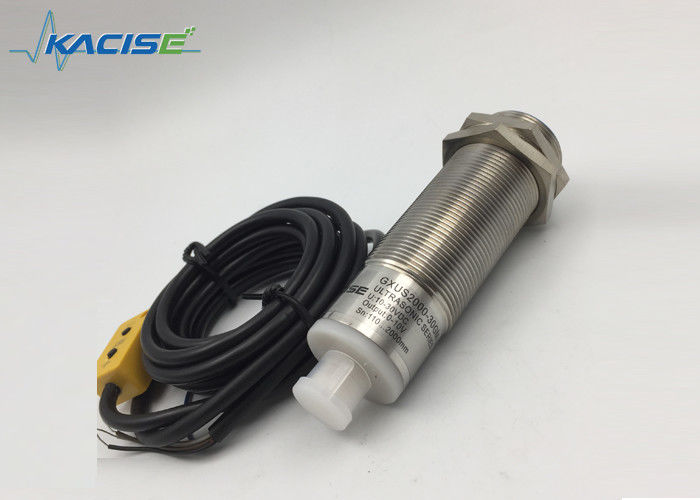

50mm~1000mm ডিটেকশন রেঞ্জ 40KHZ ফ্রিকোয়েন্সি এবং 24VDC অপারেটিং ভোল্টেজ সঙ্গে যথার্থ অতিস্বনক দূরত্ব সেন্সর

অতিস্বনক সেন্সরটিতে দুটি শিক্ষণীয় সুইচিং পয়েন্ট সহ একটি সুইচ আউটপুট রয়েছে। এগুলো TEACH-IN ইনপুটে সাপ্লাই ভোল্টেজ - UB বা + UB প্রয়োগ করে সেট করা হয়। TEACH-IN ইনপুটে কমপক্ষে 1 s.LED-এর জন্য সরবরাহ ভোল্টেজ প্রয়োগ করতে হবে তা নির্দেশ করে যে সেন্সরটি TEACH-IN পদ্ধতির সময় লক্ষ্যকে স্বীকৃতি দিয়েছে কিনা। সুইচিং পয়েন্ট A1 এর সাথে শেখানো হয় - UB, A2 এর সাথে +UB। আটটি ভিন্ন আউটপুট ফাংশন সেট করা যেতে পারে।
সুইচিং পয়েন্ট, পাওয়ার অন করার পরেই দূরত্ব সেট করা। অভ্যন্তরীণ ঘড়িটি নিশ্চিত করতে পারে যে পাওয়ার চালু হলে 5 মিনিটের পরে পরিবর্তন করা যাবে না। যদি সুইচিং পয়েন্ট পরিবর্তন করতে চান, তবে ব্যবহারকারী শুধুমাত্র পাওয়ার রিস্টার্ট করার পরে অনুরোধের দূরত্ব সেট করতে পারেন।

টিইকগএইচ-আমিএন windowমিode, norমিকlly-oপিenচunction

• কাছাকাছি সুইচিং পয়েন্ট লক্ষ্য সেট করুন
• টিচ-ইন সুইচিং পয়েন্ট A1 এর সাথে - UB
• দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A2

টিইকগএইচ-আমিএন windowmode, norমিকlly-গlosedচunction

• দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
• টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
• কাছাকাছি সুইচিং পয়েন্ট লক্ষ্য সেট করুন
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A1

টিইকগএইচ-আমিএনswএটাchingপিoint, norমিকlly-oপিenচunction

• কাছাকাছি সুইচিং পয়েন্ট লক্ষ্য সেট করুন
• টিচ-ইন সুইচিং পয়েন্ট A1 এর সাথে - UB
• হাত দিয়ে সেন্সর ঢেকে বা সমস্ত বস্তু সরান
• সেন্সিং পরিসীমা থেকে
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A2

টিইকগএইচ-আমিএনswএটাchingপিoint, norমিকlly-গlosedচunগtion

• হাত দিয়ে সেন্সর ঢেকে দিন বা সব মুছে ফেলুন
• সেন্সিং পরিসীমা থেকে বস্তু
• টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
• কাছাকাছি সুইচিং পয়েন্ট লক্ষ্য সেট করুন
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A1

TEAC-ইন বড় হিস্টেরেসিস ব্যবধান, সাধারণত খোলা মোড

• কাছাকাছি সুইচিং পয়েন্ট লক্ষ্য সেট করুন
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A1
• দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
• টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB

TEAC-IN বড় হিস্টেরেসিস ব্যবধান, সাধারণত-বন্ধ মোড

• দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A2
• কাছাকাছি সুইচিং পয়েন্ট লক্ষ্য সেট করুন
• টিচ-ইন সুইচিং পয়েন্ট A1 এর সাথে - UB

টিইকগএইচ-আমিএনdইটেকtion এর objectspresenceসাধারণত খোলা মোড

• হাত দিয়ে সেন্সর ঢেকে দিন বা সমস্ত বস্তু সরান
• সেন্সিং পরিসীমা
• টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
• হাত দিয়ে সেন্সর ঢেকে দিন বা সমস্ত বস্তু সরান
• সেন্সিং পরিসীমা
• + UB সহ টিচ-ইন সুইচিং পয়েন্ট A2

টিইকগএইচ-আমিএনdইটেকtion এর objectspresenceসাধারণত বন্ধ মোড

• হাত দিয়ে সেন্সর ঢেকে দিন বা সেন্সিং পরিসীমা থেকে সমস্ত বস্তু সরান
• +UB-এর সাথে A2 সুইচিং পয়েন্ট টিচ-ইন করুন
• হাত দিয়ে সেন্সর ঢেকে দিন বা সেন্সিং পরিসীমা থেকে সমস্ত বস্তু সরান
• টিচ-ইন সুইচিং পয়েন্ট A2 -UB এর সাথে

ডিএফকult সেটting এর swএটাchingপিoint

A1 = অন্ধ পরিসর, A2 = নামমাত্র দূরত্ব

যদি সেন্সরটি পরিবেশের তাপমাত্রা 0 ℃ এর নিচে ইনস্টল করা হয় তবে এটি প্রতিরক্ষামূলক ব্যবস্থাগুলিতে ভাল কাজ করবে। স্টিলের বাদাম ব্যবহার করে একটি থ্রু হোলে সেন্সরটি সরাসরি মাউন্ট করার ক্ষেত্রে, এটি হাউজিং থ্রেডের মাঝখানে ঠিক করতে হবে।
