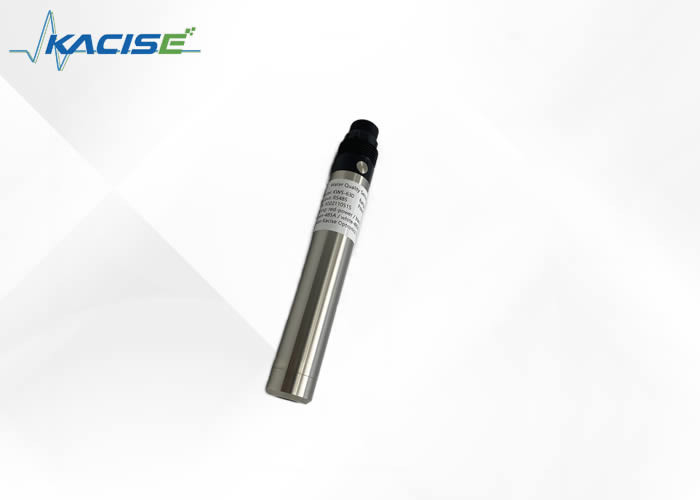

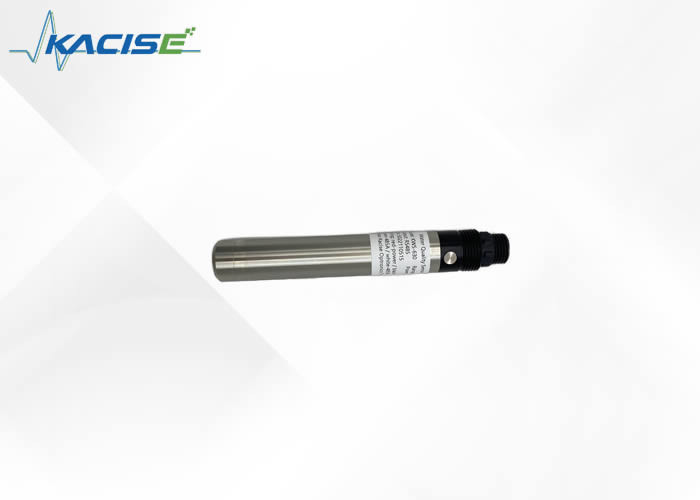

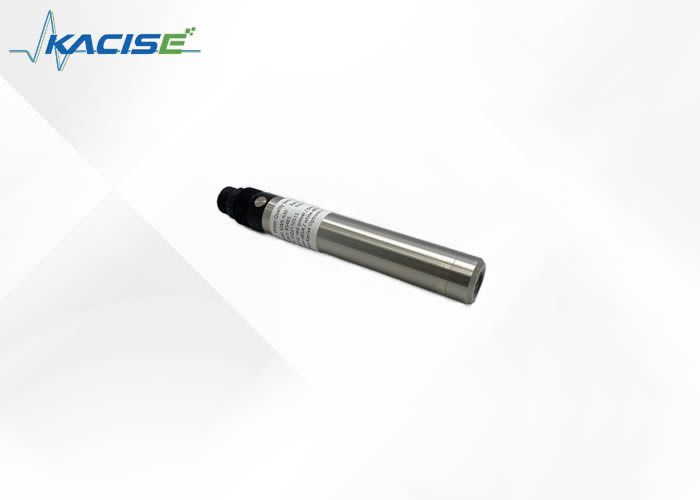

RS485 ইন্টারফেস দ্রবীভূত অক্সিজেন সেন্সর এন্টি ইন্টারফারেন্স KFDO601 ফ্লুরোসেন্স পদ্ধতির সাথে

1: ফ্লুরোসেন্স পদ্ধতি দ্রবীভূত অক্সিজেন পরিমাপ যন্ত্র ফ্লুরোসেন্স quenching নীতির উপর ভিত্তি করে।সেন্সর সামনে ফ্লুরোসেন্ট উপাদান একটি বিশেষ প্ল্যাটিনাম porphyrin একটি পলিস্টার ফয়েল সমন্বয় যা গ্যাস অণু মাধ্যমে পাস করতে পারবেনসূর্যের আলো এবং অন্যান্য ফ্লুরোসেন্ট পদার্থের হস্তক্ষেপ রোধ করার জন্য পৃষ্ঠটি একটি কালো আলো-ব্লকিং উপাদান দিয়ে আবৃত।

যেহেতু অক্সিজেন অণুগুলি শক্তি অপসারণ করতে পারে (বাতি নিভানোর প্রভাব), তাই এই অণুগুলি একটি অ্যালকোহল-নিরপেক্ষ অণু হিসাবে কাজ করে।উত্তেজিত লাল আলোর সময় এবং তীব্রতা অক্সিজেন অণুর ঘনত্বের বিপরীত আনুপাতিকউত্তেজনার লাল আলো এবং রেফারেন্স লাইটের মধ্যে ফেজ পার্থক্য পরিমাপ করে এবং অভ্যন্তরীণ ক্যালিব্রেশন মানের সাথে তুলনা করে অক্সিজেন অণুর ঘনত্ব গণনা করা যেতে পারে.রৈখিকীকরণ এবং তাপমাত্রা ক্ষতিপূরণ পরে, চূড়ান্ত মান আউটপুট হয়।

2: পোলারোগ্রাফিক সেন্সরটি একটি সিলভার অ্যানোড এবং নীচে একটি রিং সহ একটি সোনার ক্যাথোড নিয়ে গঠিত।গ্যাস প্রবেশ করার অনুমতি দেয় যখন বাইরে থেকে ইলেক্ট্রোড বিচ্ছিন্ন করতে পারেনসেন্সরের নীচে অপারেশন চলাকালীন ভিজা বাড়ানোর জন্য একটি ছোট পরিমাণে সার্ফ্যাক্ট্যান্ট ইলেক্ট্রোলাইট দিয়ে ভরা হয়।

যখন পোলারোগ্রাফিক সেন্সরের ইলেকট্রোডে একটি মেরুকরণ ভোল্টেজ প্রয়োগ করা হয়, তখন অক্সিজেন ঝিল্লিতে প্রবেশ করে এবং ক্যাথোডে প্রতিক্রিয়া করে, একটি বর্তমান উৎপন্ন করে।

• কোন ইলেক্ট্রোলাইট প্রয়োজন হয় না এবং বিপরীত হয় না।
• অক্সিজেন খরচ নেই, প্রবাহের হার দ্বারা প্রভাবিত হয় না।
• অন্তর্নির্মিত তাপমাত্রা সেন্সর, স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ।
• রাসায়নিক পদার্থ যেমন সালফাইড দ্বারা হস্তক্ষেপ মুক্ত
• ছোট ড্রাইভ, দ্রুত প্রতিক্রিয়া, আরো সঠিক পরিমাপ।
• দীর্ঘ সার্ভিস চক্র, ব্যবহারের খরচ কম।
• ফ্লুরোসেন্ট ক্যাপের সহজ প্রতিস্থাপন।
• Rs-485 ইন্টারফেস, Modbus/RTU প্রোটোকল।
• কম শক্তি খরচ, বিরোধী হস্তক্ষেপ.

নোটঃসেন্সর সংযোগকারীটি এম১৬-৫ কোর জলরোধী সংযোগকারী পুরুষ।

সেন্সরটি তরল স্তরের নিচে স্থিরভাবে ইনস্টল করা উচিত। ইনস্টলেশন এবং ব্যবহার ফ্লুরোসেন্ট ফিল্মের মাথার পৃষ্ঠের সাথে সংঘর্ষ বা স্ক্র্যাপিং এড়ানো উচিত।ফ্লুরোসেন্ট ফিল্মের মাথা অংশটি নীচের অবশিষ্টাংশ দ্বারা সংযুক্ত হওয়া এড়ানো উচিত. ব্যবহারের সময় কাঁচা কভার খুলে ফেলুন।

• রেড ওয়্যার পাওয়ার কার্ড ((12 ⇒ 24 ভোল্ট)
• কালো তার-ভূমি তার ((GND)
• ব্লু লাইন-৪৮৫ এ
• হোয়াইট লাইন-৪৮৫ বি

ওয়্যারিং ত্রুটির কারণে অপ্রয়োজনীয় ক্ষতি এড়াতে পাওয়ার চালু করার আগে ওয়্যারিং সিকোয়েন্সটি সাবধানে পরীক্ষা করুন।

ওয়্যারিং নির্দেশাবলীঃ যেহেতু তারগুলি পানিতে ডুবে আছে (সমুদ্রের জল সহ) বা দীর্ঘ সময় ধরে বাতাসের সংস্পর্শে রয়েছে, তাই সমস্ত ওয়্যারিং অবস্থানগুলি জলরোধী হতে হবে,এবং তারের একটি নির্দিষ্ট জারা প্রতিরোধের থাকতে হবে.

বৈদ্যুতিক রাসায়নিক নীতির দ্রবীভূত অক্সিজেন প্রোব প্রযুক্তি থেকে ভিন্ন,ফ্লুরোসেন্স দ্রবীভূত অক্সিজেন প্রোব অক্সিজেন খরচ করে না এবং প্রায়ই পরিষ্কার করা প্রয়োজন হয় না (যখন এটি ভিস্কোস তরল ব্যবহার করা হয় ছাড়া).

দ্রষ্টব্যঃ উপরের টেবিলের রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি শুধুমাত্র সুপারিশ করা হয় এবং রক্ষণাবেক্ষণ কর্মীদের সেন্সরটির প্রকৃত ব্যবহার অনুযায়ী সেন্সরটি পরিষ্কার করতে হবে।ফ্লুরোসেন্ট ক্যাপ প্রতি বছর একবার প্রতিস্থাপন করার পরামর্শ দেওয়া হয়.

a) সেন্সরের বাইরের পৃষ্ঠঃ সেন্সরের বাইরের পৃষ্ঠটি নলের জল দিয়ে পরিষ্কার করুন, যদি এখনও আবর্জনা অবশিষ্টাংশ থাকে তবে কিছু কঠিন ময়লা জন্য ভিজা নরম কাপড় দিয়ে মুছুন,আপনি পরিষ্কার করার জন্য নলের পানিতে কিছু ঘরোয়া ওয়াশিং তরল যোগ করতে পারেন.

(খ) ফ্লুরোসেন্ট ফিল্ম হেডের পৃষ্ঠঃ যদি ফ্লুরোসেন্ট ফিল্ম হেডের পৃষ্ঠে ময়লা থাকে তবে দয়া করে পরিষ্কার পানি দিয়ে ধুয়ে ফেলুন বা একটি নরম কাপড় দিয়ে নরমভাবে মুছুন।পরিমাপ এলাকায় স্ক্র্যাচ সৃষ্টি এবং পরিমাপের নির্ভুলতা প্রভাবিত এড়াতে পরিষ্কারের তীব্রতা মনোযোগ দিন.

(গ) ফ্লুরোসেন্ট ফিল্ম হেডের ভিতরেঃ এটি সাধারণত পরিষ্কার করার প্রয়োজন হয় না। যদি জলীয় বাষ্প বা ধুলো ফ্লুরোসেন্ট ফিল্ম হেডের মধ্যে প্রবেশ করে, পরিষ্কারের পদক্ষেপগুলি নিম্নরূপঃ

• ফ্লুরোসেন্ট ফিল্মের মাথাটা ঘুরিয়ে দাও।
• ফ্লুরোসেন্ট ফিল্ম হেডের অভ্যন্তরীণ পৃষ্ঠ এবং সেন্সরের অপটিক্যাল উইন্ডোটি ধুয়ে ফেলুন।
• তৈলাক্ত ময়লা জন্য, আপনি পরিবারের পরিষ্কারের সমাধান ব্যবহার করতে পারেন;
• একটি পরিষ্কার ফ্ল্যানেলহীন কাপড় দিয়ে সাবধানে পানি শুকিয়ে দিন এবং শুকিয়ে যেতে দিন;
• ফ্লুরোসেন্ট ফিল্ম হেড পুনরায় ইনস্টল করুন।

d) সেন্সরের তারগুলি পরীক্ষা করুনঃ তারগুলির ত্বক এবং শিকড়ের কোনও ক্ষতি হওয়া উচিত নয়; টার্মিনালগুলি জলে ডুবে থাকা উচিত নয়;সেন্সরটি স্বাভাবিকভাবে ইনস্টল করা হলে,ক্যাবল টানানো উচিত নয়, অন্যথায় তারের অভ্যন্তরীণ তারটি সহজেই ভেঙে যাবে এবং সেন্সর স্বাভাবিকভাবে কাজ করতে পারবে না।

e) সেন্সরের কেসিং ক্ষয় বা অন্যান্য কারণে ক্ষতিগ্রস্ত কিনা তা পরীক্ষা করুন।

f) ফ্লুরোসেন্ট ফিল্ম হেডের দৈনিক সঞ্চয়স্থানঃ যখন এটি ব্যবহার করা হয় না, তখন ফ্লুরোসেন্ট ফিল্ম হেডের পরিমাপ এলাকার পৃষ্ঠটি ভিজা রাখতে একটি ভিজা স্পঞ্জের সাথে একটি রাবার সুরক্ষা কভার আবৃত করা উচিত।যদি সেন্সর ফ্লুরোসেন্ট ফিল্ম হেডের পরিমাপ এলাকার পৃষ্ঠ দীর্ঘস্থায়ীভাবে শুকনো থাকে, পরিমাপের ত্রুটি বা ডেটা অস্থিরতা দেখা দেবে এবং এটি ব্যবহারের আগে 48 ঘন্টা ধরে পানিতে ভিজানো উচিত।

a) শূন্য ক্যালিব্রেশন

৫ গ্রাম সোডিয়াম সালফাইট ওজন করে, ২৫০ মিলিগ্রাম মাপের সিলিন্ডারে ৯৫ মিলিগ্রাম পানি যোগ করে, পানি এক কাপে ঢেলে, ওজন করা সোডিয়াম সালফাইট যোগ করে,গ্লাস রড দিয়ে মিশ্রিত করা, দ্রবীভূত, এবং 5% সোডিয়াম সালফাইট একটি সমাধান পেতে, একটি সমাধান মধ্যে সেন্সর স্থাপন, এবং শূন্য পয়েন্ট ক্রমাঙ্কন তিন মিনিটের সংখ্যাগত স্থিতিশীলতা স্থিতিশীল পরে সম্পন্ন করা হয়।নির্দেশাবলীর সংযোজন দেখুন

(খ) ঢালের ক্যালিব্রেশন

সেন্সর জোন্ডটি বায়ুতে স্যাচুরেটেড পানিতে স্থাপন করা হয় এবং 3 মিনিটের সংখ্যাগত স্থিতিশীলতার পরে ঢালটি ক্যালিব্রেট করা হয়। নির্দেশাবলীটি পরিশিষ্টটি উল্লেখ করে।

গ) বায়ুতে স্যাচুরেটেড ওয়াটার প্রস্তুত করাঃ ধ্রুবক তাপমাত্রার জলের স্নানে 2% ভলিউম সতেজ নিষ্কাশিত জল যোগ করুন যাতে পানির পৃষ্ঠের উপর পোরাস প্লাস্টিকের শীটটি ভাসতে পারে (নীচের চিত্রটি দেখুন) ।একই সময়ে, বাবলার (এয়ার পাম্প) ব্যবহার করা হয় 1 ঘন্টারও বেশি সময় ধরে অবিচ্ছিন্নভাবে জল বায়ুচলাচল করতে, বায়ুচলাচল বন্ধ করতে, এবং 20 মিনিটের পরে বাতাসে স্যাচুরেটেড জল পেতে।পানিতে সেন্সর রাখুন এবং সংখ্যাসূচক মান স্থিতিশীল পরে ঢাল calibrate.

দ্রষ্টব্যঃ বিকল্পভাবে, ঢালের ক্যালিব্রেশন জল-স্যাচুরেটেড বাতাসেও করা যেতে পারে।একটি ছোট পরিমাণে জল সঙ্গে একটি ক্যালিব্রেশন বোতল মধ্যে সেন্সর রাখুন (জল পৃষ্ঠ 2-3mm চেয়ে উচ্চতর হয়) সেন্সর ফিল্ম ক্যাপ ভিজা থাকা কিন্তু কোন জল ড্রপ আছে তা নিশ্চিত করার জন্য, এবং ক্যালিব্রেশন ঢালটি ৩ মিনিটের সংখ্যাগত স্থিতিশীলতার পরে ক্যালিব্রেশন করা হয়।

• ফ্লুরোসেন্ট ক্যাপের অভ্যন্তরীণ পৃষ্ঠের সাথে সূর্যের এক্সপোজার এড়িয়ে চলুন।
• দয়া করে আপনার হাত দিয়ে ফ্লুরোসেন্ট ফিল্ম স্পর্শ করবেন না।
• ফ্লুরোসেন্ট ফিল্মের পৃষ্ঠের পরিমাপ এবং ক্যালিব্রেশন করা যাতে বুদবুদগুলি সংযুক্ত না হয়।
• ব্যবহার করা ফ্লুরোসেন্ট ফিল্মের উপর সরাসরি যান্ত্রিক চাপ (চাপ, স্ক্র্যাচ ইত্যাদি) প্রয়োগ করা এড়িয়ে চলুন।
