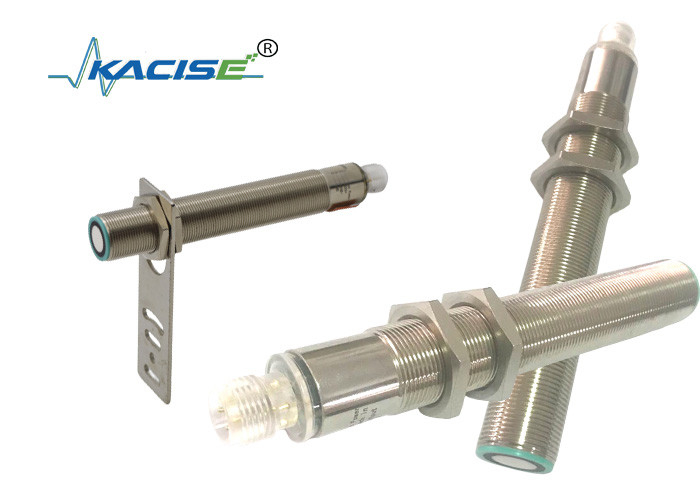

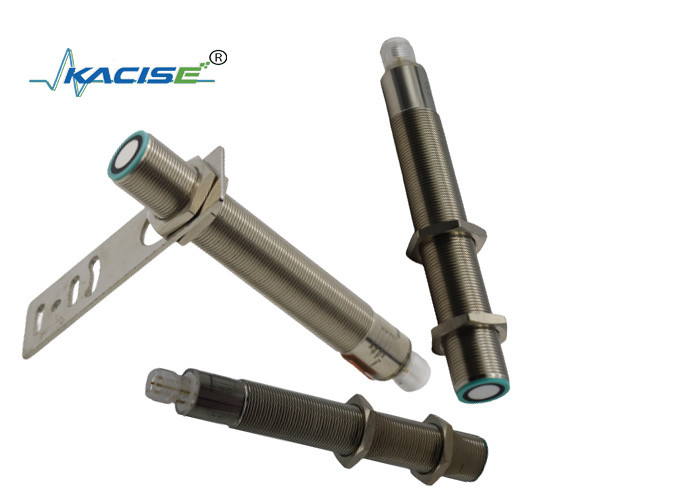

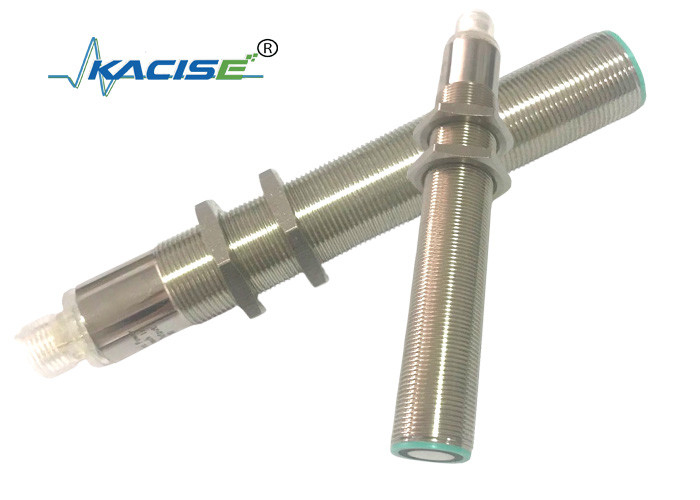

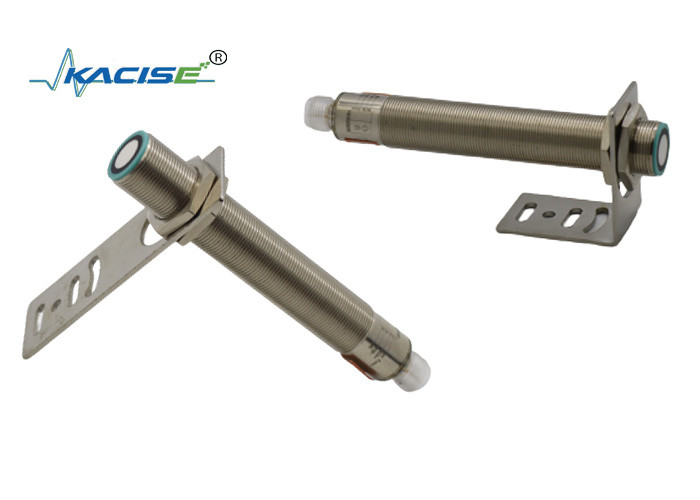

RS485 আউটপুট অতিস্বনক স্তর সেন্সর 50mm-1000mm সনাক্তকরণ পরিসীমা এবং তরল ট্যাঙ্ক পর্যবেক্ষণের জন্য IP67 সুরক্ষা সহ

অতিস্বনক সেন্সরটিতে দুটি শিক্ষণীয় সুইচিং পয়েন্ট সহ একটি সুইচ আউটপুট রয়েছে। এগুলো TEACH-IN ইনপুটে সাপ্লাই ভোল্টেজ - UB বা + UB প্রয়োগ করে সেট করা হয়। TEACH-IN ইনপুটে কমপক্ষে 1 s.LED-এর জন্য সরবরাহ ভোল্টেজ প্রয়োগ করতে হবে তা নির্দেশ করে যে সেন্সরটি TEACH-IN পদ্ধতির সময় লক্ষ্যকে স্বীকৃতি দিয়েছে কিনা। সুইচিং পয়েন্ট A1 এর সাথে শেখানো হয় - UB, A2 এর সাথে +UB। আটটি ভিন্ন আউটপুট ফাংশন সেট করা যেতে পারে। সুইচিং পয়েন্ট, পাওয়ার অন করার পরেই দূরত্ব সেট করা। অভ্যন্তরীণ ঘড়িটি নিশ্চিত করতে পারে যে পাওয়ার চালু হলে 5 মিনিটের পরে পরিবর্তন করা যাবে না। যদি সুইচিং পয়েন্ট পরিবর্তন করতে চান, তবে ব্যবহারকারী শুধুমাত্র পাওয়ার রিস্টার্ট করার পরে অনুরোধের দূরত্ব সেট করতে পারেন।

টিচ-ইন উইন্ডো মোড, সাধারণত-খোলা ফাংশন
- কাছাকাছি সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A1 এর সাথে - UB
- দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A2 + UB সহ
টিচ-ইন উইন্ডো মোড, সাধারণত-বন্ধ ফাংশন
- দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
- কাছাকাছি সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A1 + UB সহ
টিচ-ইন সুইচিং পয়েন্ট, সাধারণত-খোলা ফাংশন
- কাছাকাছি সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A1 এর সাথে - UB
- হাত দিয়ে সেন্সর ঢেকে বা সমস্ত বস্তু সরান
সেন্সিং পরিসীমা থেকে
-টিচ-ইন সুইচিং পয়েন্ট A2 + UB সহ
টিচ-ইন সুইচিং পয়েন্ট, সাধারণত-বন্ধ ফাংশন
- হাত দিয়ে সেন্সর ঢেকে দিন বা সব খুলে ফেলুন
সেন্সিং পরিসীমা থেকে বস্তু
- টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
- কাছাকাছি সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A1 + UB সহ
TEAC-ইন বড় হিস্টেরেসিস ব্যবধান, সাধারণত খোলা মোড
- কাছাকাছি সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A1 + UB সহ
- দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
TEAC-IN বড় হিস্টেরেসিস ব্যবধান, সাধারণত-বন্ধ মোড
- দূরের সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A2 + UB সহ
- কাছাকাছি সুইচিং পয়েন্টে লক্ষ্য সেট করুন
- টিচ-ইন সুইচিং পয়েন্ট A1 এর সাথে - UB
টিচ-ইন বস্তুর উপস্থিতি সনাক্তকরণ সাধারণত খোলা মোড
- হাত দিয়ে সেন্সর ঢেকে দিন বা সমস্ত বস্তু সরিয়ে দিন
সেন্সিং পরিসীমা
- টিচ-ইন সুইচিং পয়েন্ট A2 এর সাথে - UB
- হাত দিয়ে সেন্সর ঢেকে দিন বা সমস্ত বস্তু সরিয়ে দিন
সেন্সিং পরিসীমা
- টিচ-ইন সুইচিং পয়েন্ট A2 + UB সহ
টিচ-ইন বস্তুর উপস্থিতি সনাক্তকরণ সাধারণত বন্ধ মোড
- হাত দিয়ে সেন্সর ঢেকে দিন বা সেন্সিং রেঞ্জ থেকে সমস্ত বস্তু সরিয়ে দিন
- টিচ-ইন সুইচিং পয়েন্ট A2 +UB সহ
- হাত দিয়ে সেন্সর ঢেকে দিন বা সেন্সিং রেঞ্জ থেকে সমস্ত বস্তু সরিয়ে দিন
- টিচ-ইন সুইচিং পয়েন্ট A2 -UB এর সাথে
সুইচিং পয়েন্টের ডিফল্ট সেটিং
A1 = অন্ধ পরিসর, A2 = নামমাত্র দূরত্ব

যদি সেন্সরটি পরিবেশের তাপমাত্রা 0 ℃ এর নিচে ইনস্টল করা হয় তবে এটি প্রতিরক্ষামূলক ব্যবস্থাগুলিতে ভাল কাজ করবে। ইস্পাত বাদাম ব্যবহার করে একটি থ্রু হোলে সেন্সরটি সরাসরি মাউন্ট করার ক্ষেত্রে, এটি হাউজিং থ্রেডের মাঝখানে ঠিক করতে হবে।
