1. ওভারভিউ

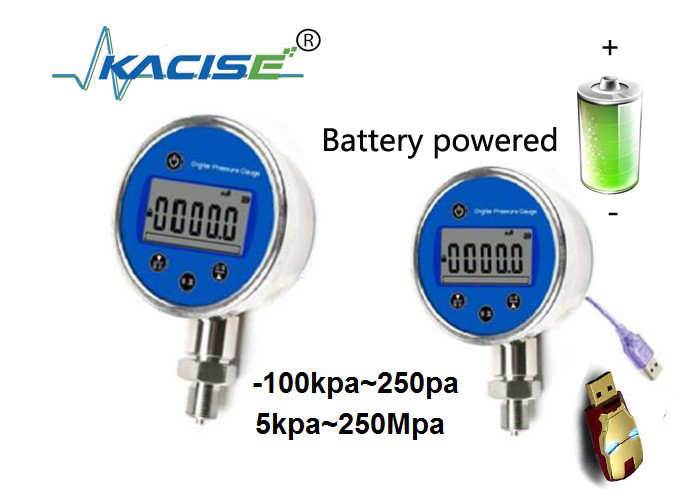

KPG201C স্পষ্টতা ডিজিটাল চাপ গেজ উচ্চ-নির্ভুলতা কম-শক্তি বড়-স্কেল ইন্টিগ্রেটেড সার্কিট কোর ডিভাইস হিসাবে ব্যবহার করে, যা প্রধানত উচ্চ-নির্ভুলতা পরিমাপকারী চিপ, ব্যাটারি চার্জিং সুরক্ষা সার্কিট, সেন্সর এবং সংকেত প্রক্রিয়াকরণ সার্কিট দ্বারা গঠিত।
পণ্যটি একটি মাইক্রোপ্রসেসর ব্যবহার করে স্বয়ংক্রিয়ভাবে যন্ত্রের শূন্য ড্রিফট, অ-রৈখিকতা, ইত্যাদির ক্ষতিপূরণ এবং সংশোধন করে এবং যন্ত্রের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে উচ্চ-স্থায়িত্ব চাপ সেন্সরগুলির মতো উচ্চ-কার্যকারিতা ডিভাইস ব্যবহার করে। মিটার নিজেই বিভিন্ন ফাংশন প্যারামিটার সেট করতে পারে, অ্যাপ্লিকেশনটি নমনীয় এবং বিভিন্ন ফাংশন নির্বাচন করা যেতে পারে। 11000 টুকরা পর্যন্ত ডেটা সংরক্ষণ করা যেতে পারে, এবং স্টোরেজ সময় নিজেই সেট করা যেতে পারে।
2. বৈশিষ্ট্য
- বিভিন্ন পরামিতি যে কোনো সময় এবং যে কোনো জায়গায় ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী সেট করা যেতে পারে এবং অ্যাপ্লিকেশনটি নমনীয় এবং সুবিধাজনক।
- বিশেষ ফাংশন চাপ গেজ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
- সফ্টওয়্যার উচ্চ নির্ভুলতা এবং প্রশস্ত অপারেটিং তাপমাত্রা সহ তাপমাত্রা ক্ষতিপূরণ সঞ্চালন করে।
3. পরামিতি
| আইটেম |
স্পেক |
| চাপ পরিসীমা |
-100kpa~250pa~5kpa~250Mpa |
| নির্ভুলতা |
০.৫%, ০.৪%, ০.২%, ০.১%, ০.০৫%, ০.০২% |
| প্রদর্শন |
5- অঙ্কের গতিশীল প্রদর্শন + শতাংশ সূচক |
| প্রেসার ইউনিট |
Pa, kPa, MPa, psi, বার, mbar, mmH2O, mmHg, inH2O, inHg, kgf/cm2 |
| ওভারলোড চাপ |
150% FS |
| ধ্বংসের চাপ |
200% FS |
| পাওয়ার সাপ্লাই |
4.2V রিচার্জেবল লিথিয়াম ব্যাটারি |
| তাপমাত্রা |
-20 ℃ ~ 60 ℃ |
| আর্দ্রতা |
≤ 85% RH |
| ক্রমাঙ্কন পরিবেশ |
20 ℃ ± 2 ℃ |
| বিস্ফোরণ-প্রমাণ স্তর |
ExiaIICT4 ঐচ্ছিক |
| আইপি গ্রেড |
IP66 |
| ডেটা রেকর্ড সীমা |
11000 |
| প্রক্রিয়া সংযোগ |
M20 × 1.5 (পুরুষ), বিশেষ থ্রেড কাস্টমাইজযোগ্য |
| মাত্রা |
উচ্চতা 170 মিমি, প্রস্থ 110 মিমি, বেধ 50 মিমি |

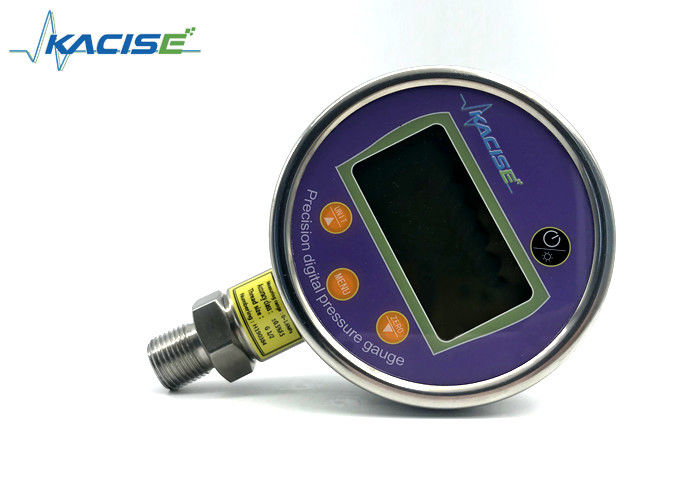

4. ডিসপ্লে প্যানেল এবং কী
1, বোতাম বিবরণ
- "পাওয়ার" বোতাম: <1> এটি চাপ গেজ চালু এবং বন্ধ করতে ব্যবহৃত হয়;
- <2> সেটিং ইন্টারফেস থেকে প্রস্থান করুন।
- "মেনু" বোতাম: <1> পাসওয়ার্ড ইন্টারফেস প্রবেশ করতে দীর্ঘক্ষণ টিপুন;
- <2> কমিউনিকেশন স্টেটে প্রবেশ করতে শর্ট প্রেস করুন।
- "শূন্য" বোতাম: <1> শূন্য অফসেট চাপ স্বয়ংক্রিয়ভাবে সংশোধন করতে এই বোতাম টিপুন;
- <2> ইন্টারফেস ডাউন ফাংশন সেট করুন।
- "ব্যাকলাইট" বোতাম: <1> ব্যাকগ্রাউন্ড চালু এবং বন্ধ করতে অল্প চাপুন;
- <2> আপ ফাংশন যখন সেটিং ইন্টারফেসে থাকে;
- <3> স্টোরেজ অবস্থায় প্রবেশ করতে এবং প্রস্থান করতে দীর্ঘক্ষণ টিপুন।
2. ডিসপ্লে বর্ণনা
5. ক্রমাঙ্কন
যদি চাপ প্রদর্শন ভুল হয় এবং চাপ ক্রমাঙ্কন প্রয়োজন হয়, কোম্পানির সাথে যোগাযোগ করুন এবং পেশাদারকে ব্যাখ্যা করুন।
দ্রষ্টব্য: অ-পেশাদারদের চাপ গেজের গুরুতর ক্ষতি এড়াতে চাপ পরিমাপক ক্যালিব্রেট করার অনুমতি নেই।
6. মৌলিক ফাংশন ব্যবহার
1. পাওয়ার অন এবং অফ
গেজ চালু এবং বন্ধ করতে "পাওয়ার" ছোট চাপুন। পাওয়ার চালু হওয়ার পরে, স্ক্রিনটি চাপ পরিমাপের পরিসীমা প্রদর্শন করবে।
2. ব্যাকলাইট চালু এবং বন্ধ
ব্যাকলাইট অন/অফ করতে "ইউনিট" সংক্ষিপ্ত প্রেস করুন এবং রঙ সাদা। ব্যাকলাইট 5 সেকেন্ড পরে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
3. চাপ পরিষ্কার
বায়ুমণ্ডলে চাপ পরিমাপের চাপ পোর্ট টিপুন। যদি বর্তমান চাপ পরিমাপের মান শূন্য ক্রমাঙ্কন সীমার মধ্যে থাকে, তাহলে পরিমাপ করা মানটি পরিষ্কার করতে "শূন্য" টিপুন। সফল হলে, "CAL-0" প্রদর্শিত হবে।
4. ডেটা রেকর্ডিং
প্রেসার গেজের ডেটা লগিং ফাংশন শুরু/বন্ধ করতে প্রায় 5 সেকেন্ডের জন্য "ইউনিট" টিপুন এবং ধরে রাখুন। ডিসপ্লেটির বিবরণ দেখুন, যদি স্টোরেজ চিহ্নটি দেখানো হয় তবে এর অর্থ হল এটি বর্তমানে স্টোরেজ অবস্থায় রয়েছে, অন্যথায় এটি সংরক্ষণ করা হবে না। স্টোরেজ পূর্ণ হলে, চাপ গেজ "পূর্ণ" প্রদর্শন করবে।
দ্রষ্টব্য: রিবুট করার পরে স্টোরেজ অবস্থা স্বয়ংক্রিয়ভাবে প্রস্থান করা হয়।
5. যোগাযোগ
যোগাযোগ করার আগে, প্রথমে, কম্পিউটারে চাপ গেজ সংযোগ করুন, তারপর প্রাথমিক USB অপারেশনে প্রবেশ করতে মেনু বোতাম টিপুন। "ঠিক আছে" প্রদর্শিত হলে, পরবর্তী ধাপের জন্য কম্পিউটার সফ্টওয়্যারটি খোলা হবে। যদি "LOAD" কয়েক সেকেন্ডের জন্য প্রদর্শিত হয়, তাহলে "ERR-C" কয়েক সেকেন্ডের জন্য প্রদর্শিত হয় এবং তারপর স্বাভাবিক ইন্টারফেসে ফিরে আসে, তারপর এটি ব্যর্থ হয়। এই সময়ে, আপনি যোগাযোগ লাইন পরিবর্তন করতে পারেন বা আবার কাজ করার জন্য চাপ গেজ পুনরায় চালু করতে পারেন। ডেটা স্থানান্তর সম্পন্ন হওয়ার পরে, স্বাভাবিক ইন্টারফেসে ফিরে যেতে ওপেন কী টিপুন।
দ্রষ্টব্য: যোগাযোগের অবস্থায় প্রবেশ করার পরে, চাপ গেজ স্বয়ংক্রিয়ভাবে স্টোরেজ অবস্থা থেকে প্রস্থান করবে।
7. সেটিং মেনু নির্দেশাবলী
1)। মেনুতে প্রবেশ করুন
সেটআপ মেনুতে প্রবেশ করার আগে, আপনাকে অবশ্যই আপনার পাসওয়ার্ড লিখতে হবে এবং পাসওয়ার্ডটি "503"। অপারেশন পদ্ধতি নিম্নরূপ:
-
প্রায় 5 সেকেন্ডের জন্য মেনু বোতাম টিপুন এবং ধরে রাখুন, স্ক্রীন ইনপুট পাসওয়ার্ড ইন্টারফেস "P---" প্রদর্শন করে; পাসওয়ার্ডটি বাম থেকে ডানে ইনপুট করা হয়;
-
ইনপুট করার সময়, আপ কী হল নম্বর +, ডাউন কী হল নম্বর -, মেনু কী নম্বর দ্বারা নির্ধারিত হয় এবং সেটিং ইন্টারফেসে প্রবেশ করার জন্য পাসওয়ার্ড "503" প্রবেশ করানো হয়।
দ্রষ্টব্য: পাসওয়ার্ডটি ভুলভাবে প্রবেশ করা হলে, "Err-0" প্রদর্শিত হবে এবং স্বাভাবিক ইন্টারফেসে ফিরে আসবে।
2)। মেনু বিকল্প সেট করুন
সেটআপ মেনুতে 2টি বিকল্প রয়েছে, যা হল:
নিম্নরূপ ব্যাখ্যা করুন:
- <1-Int> স্টোরেজ ব্যবধান সময় সেট করতে এই আইটেমটি চালান;
- <2-Mod> প্রেসার গেজের মোড সেট করতে এই আইটেমটি চালান।
উপরের দুটি বিকল্প নির্বাচন করতে "ব্যাকলাইট" এবং "শূন্য" কী টিপুন, নির্বাচিত আইটেম সেটিংস প্রবেশ করতে "মেনু" বোতাম টিপুন এবং স্বাভাবিক ইন্টারফেসে ফিরে যেতে "শাটডাউন" বোতাম টিপুন।
3)। স্টোরেজ ব্যবধান সেট করুন
এই ইন্টারফেসে প্রবেশ করার পরে, বর্তমান স্টোরেজ ব্যবধান সময় (সেকেন্ডে) প্রদর্শিত হয়। "মেনু" বোতাম টিপুন, প্রথম সংখ্যাটি ফ্ল্যাশ করে, সংখ্যাটি যোগ/বিয়োগ করতে "ব্যাকলাইট" এবং "সঠিক শূন্য" কী টিপুন। প্রথম বিট সেট করা হয়. এর পরে, দ্বিতীয় সেটিং প্রবেশ করতে "মেনু" বোতাম টিপুন। সেটিং সম্পন্ন হওয়ার পর, সংখ্যাটি (1-7200) এর মধ্যে থাকলে, এটি সংরক্ষণ করবে এবং পূর্ববর্তী ইন্টারফেসে ফিরে আসবে। এই সময়ে, সেটিং সম্পন্ন হয়. যদি এটি পরিসরের বাইরে থাকে তবে এটি প্রদর্শিত হবে। "Err-0" এবং পূর্ববর্তী ইন্টারফেসে ফিরে যান, যা এখনও শেষ সেটিং ডেটা। বর্তমান অপারেশন থেকে প্রস্থান করতে এবং পূর্ববর্তী স্ক্রিনে ফিরে যেতে যেকোনো সময় "শাটডাউন" বোতাম টিপুন।
দ্রষ্টব্য: যন্ত্রের ফ্যাক্টরি ডিফল্ট পরিমাপের গতি হল 0010 (10 সেকেন্ড একবার)
4)। মোড সেটিং
এই ইন্টারফেসে প্রবেশ করার পরে, বর্তমান মোড প্রদর্শিত হয়। মোড স্যুইচ করতে "ব্যাকলাইট" বা "জিরো" টিপুন। নির্বাচন করার পরে, সেটিংস সম্পূর্ণ করতে এবং পূর্ববর্তী ইন্টারফেসে ফিরে যেতে "মেনু" বোতাম টিপুন।
Mod1 নির্বাচন করুন, চাপ গেজের চাপ স্যাম্পলিং ফ্রিকোয়েন্সি 1 সেকেন্ড;
Mod2 নির্বাচন করুন, চাপ গেজের চাপ স্যাম্পলিং ফ্রিকোয়েন্সি হল সেট স্টোরেজ ব্যবধান সময়।
উপরের তীরটি হল মোড পতাকা, যা Mod2 হিসাবে প্রদর্শিত হয় এবং Mod1 হিসাবে প্রদর্শিত হয় না।
সাধারণ পরিস্থিতিতে, আপনি যদি চাপ গেজ পরীক্ষা করতে চান, আপনি Mod1 ব্যবহার করতে পারেন। Mod2 এর চাপ স্যাম্পলিং ফ্রিকোয়েন্সি সেট স্টোরেজ ব্যবধানের সাথে সম্পর্কিত।
দ্রষ্টব্য: স্টোরেজ ফাংশন ব্যবহার করার সময়, ব্যাটারির আয়ু বাড়ানোর জন্য Mod2 ব্যবহার করার পরামর্শ দেওয়া হয়। মোডটিতে একটি স্বয়ংক্রিয় সংরক্ষণ ফাংশন রয়েছে এবং রিবুট করার পরে শেষ শাটডাউনের আগে স্বয়ংক্রিয়ভাবে সেটিং মোডে প্রবেশ করে।
8. স্টোরেজ ফাংশন অপারেশন
-
ডেটা মুছে ফেলা
পাসওয়ার্ড ইনপুট ইন্টারফেস প্রবেশ করার পরে, পাসওয়ার্ড "600" লিখুন, "মেনু" বোতাম টিপুন, চাপ গেজ "ঠিক আছে" প্রদর্শন করে, ডেটা মুছে ফেলা সম্পন্ন হয় এবং স্বাভাবিক ইন্টারফেস ফিরে আসে।
-
সময় দেখুন
পাসওয়ার্ড ইনপুট ইন্টারফেস প্রবেশ করার পরে, পাসওয়ার্ড "601" লিখুন, চাপ পরিমাপক "বছর-মাস-দিন-ঘন্টা-মিনিট-সেকেন্ড" প্রদর্শন করবে এবং স্বয়ংক্রিয়ভাবে স্বাভাবিক ইন্টারফেসে ফিরে আসবে।
-
রেকর্ড সংখ্যা দেখুন
পাসওয়ার্ড ইনপুট ইন্টারফেসে প্রবেশ করার পরে, পাসওয়ার্ড "602" লিখুন, চাপ গেজ বর্তমানে সংরক্ষিত ডেটার সংখ্যা প্রদর্শন করবে এবং স্বয়ংক্রিয়ভাবে স্বাভাবিক ইন্টারফেসে ফিরে আসবে।
9. ইনস্টলেশন এবং রক্ষণাবেক্ষণ
-
ইনস্টলেশন
- মিটারটি একটি উল্লম্ব অনুভূমিক সমতলে ইনস্টল করা উচিত।
- চাপের পাম্প বা অন্যান্য যন্ত্র ব্যবহার করার সময় চাপের পরিসরের মিলের দিকে মনোযোগ দিন।
- 0 চাপে, যদি ডিজিটাল চাপ গেজ ডিসপ্লে 0 না হয়, পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য, অনুগ্রহ করে শূন্য ক্রমাঙ্কন করতে "শূন্য" বোতামটি ব্যবহার করুন।
- ডিভাইসে ডিজিটাল মিটার ইনস্টল করার আগে, হেডারটি পরিষ্কার কিনা তা পরীক্ষা করুন। ব্যবহারের সময় টিউব পরিষ্কার রাখুন।
-
রক্ষণাবেক্ষণ
- যন্ত্রটি একটি উচ্চ-নির্ভুলতা পরিমাপের যন্ত্র, যা বায়ু সঞ্চালনে নির্বাচন করা উচিত, পর্যবেক্ষণ করা সহজ, বজায় রাখা এবং পরিচালনা করা সহজ।
- যদিও ডিজিটাল প্রেসার গেজ ব্যবহারের সময় 1.2 বার চাপ দিতে পারে, তবে এটি পরিমাপের নির্ভুলতাকে প্রভাবিত করবে এবং যন্ত্রের ক্ষতি করবে। ব্যবহারকারীকে পরিসীমা অনুযায়ী মিটার ব্যবহার করার পরামর্শ দেওয়া হয়।
- যখন স্পষ্টতা ডিজিটাল চাপ গেজ LCD স্ক্রীন দেখায় যে ব্যাটারি ভোল্টেজ একটি স্থান, পরিমাপের স্বাভাবিক অপারেশন নিশ্চিত করতে অনুগ্রহ করে অবিলম্বে এটি চার্জ করুন। চার্জ করার সময় বন্ধ করুন, চার্জিং সময় 3 ~ 4 ঘন্টা।
