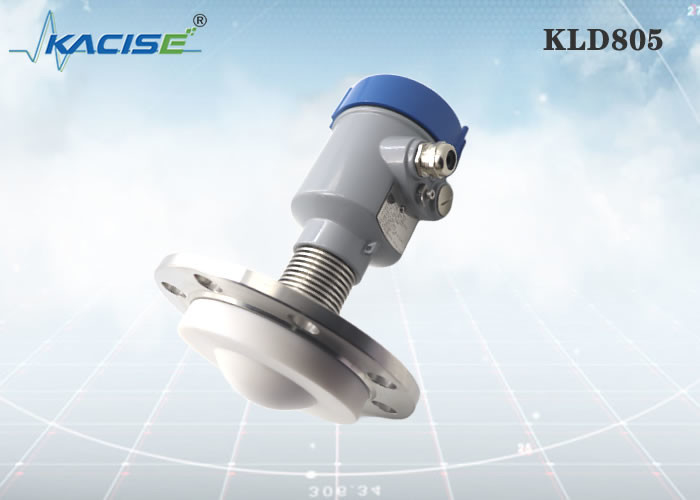

KLD805 শক্তিশালী ক্ষয়কারী তরল জন্য 80GHz রাডার স্তর ট্রান্সমিটার ±1mm নির্ভুলতা এবং FMCW প্রযুক্তি সঙ্গে

KLD800 সিরিজের 80G রাডার লেভেল গেজ ফ্রিকোয়েন্সি মড্যুলেটেড কন্টিনিউটি ওয়েভ (FMCW) প্রযুক্তি গ্রহণ করে। অ্যান্টেনা উচ্চ-ফ্রিকোয়েন্সি এফএম রাডার সিগন্যাল নির্গত করে এবং রাডার সিগন্যালের ফ্রিকোয়েন্সি রৈখিকভাবে বৃদ্ধি পায়। পরিমাপিত মাধ্যম দ্বারা প্রতিফলিত হওয়ার পরে প্রেরিত রাডার সংকেত একই অ্যান্টেনা দ্বারা গৃহীত হয়। একই সময়ে, ট্রান্সমিটেড সিগন্যাল ফ্রিকোয়েন্সি এবং প্রাপ্ত সিগন্যাল ফ্রিকোয়েন্সির মধ্যে ফ্রিকোয়েন্সি পার্থক্য মাপা দূরত্বের সমানুপাতিক। সংগৃহীত ফ্রিকোয়েন্সি পার্থক্য সংকেতটি প্রতিফলিত প্রতিধ্বনির বর্ণালী প্রাপ্ত করার জন্য দ্রুত ফুরিয়ার ট্রান্সফর্ম (FFT) সাপেক্ষে এবং এর উপর ভিত্তি করে পরিমাপ করা লক্ষ্যের দূরত্ব গণনা করা হয়।

• মিলিমিটার তরঙ্গ রাডার, পরিমাপের নির্ভুলতা ±2 মিমি পর্যন্ত পৌঁছাতে পারে এবং সর্বনিম্ন পরিমাপ অন্ধ অঞ্চল 0.05 মি।
• ছোট অ্যান্টেনার আকার আরও কাজের অবস্থার পরিমাপকে সন্তুষ্ট করে।
• বিভিন্ন ধরনের লেন্স অ্যান্টেনা, ছোট লঞ্চ অ্যাঙ্গেল, আরও ঘনীভূত শক্তি, শক্তিশালী ইকো সিগন্যাল এবং একই শিল্প ও খনির অবস্থার অধীনে অন্যান্য রাডার পণ্যগুলির তুলনায় উচ্চ নির্ভরযোগ্যতা।
• এটির শক্তিশালী অনুপ্রবেশ রয়েছে এবং এটি আনুগত্য এবং ঘনীভবনের ক্ষেত্রে সাধারণত ব্যবহার করা যেতে পারে।
• ডায়নামিক সিগন্যালের পরিসর আরও বড়, এবং নিম্ন অস্তরক ধ্রুবক মিডিয়ার পরিমাপ আরও স্থিতিশীল।
• একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া।

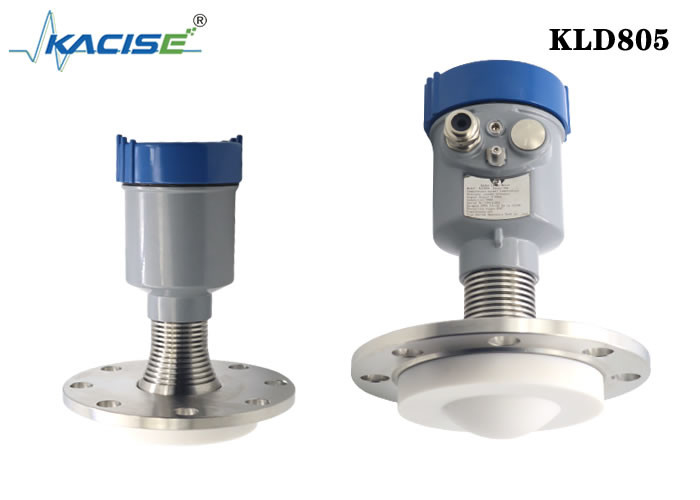

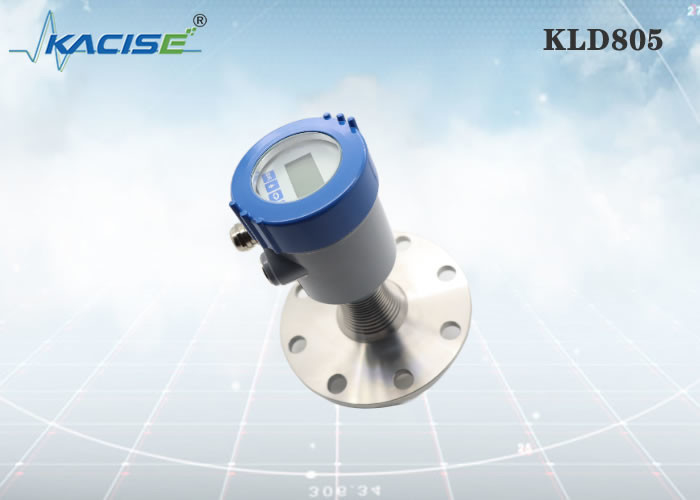

KLD805

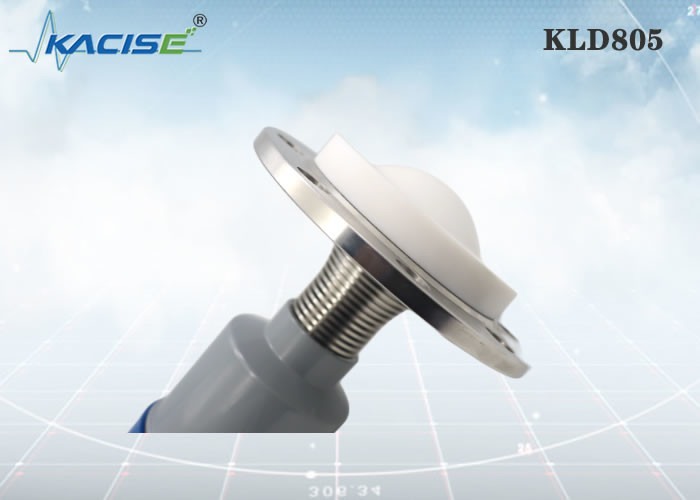

মাঝারি: শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা, উচ্চ তাপমাত্রা। এবং উচ্চ চাপ পরিমাপ পরিসীমা: 0.1m~10/20/30/60/100m প্রক্রিয়া সংযোগ: ফ্ল্যাঞ্জ ≥ DN80 প্রক্রিয়া তাপমাত্রা: -40～200℃ প্রক্রিয়া চাপ: -0.1～2.5MPa অ্যান্টেনার আকার: 76 মিমি লেন্স অ্যান্টেনা (ফ্ল্যাঞ্জের আকার অনুযায়ী) অ্যান্টেনা উপাদান: PTFE/সামগ্রিক ভরাট নির্ভুলতা: ±1 মিমি সুরক্ষা শ্রেণী: IP67 কেন্দ্র ফ্রিকোয়েন্সি: 80GHz লঞ্চ কোণ: 3° পাওয়ার সাপ্লাই: দুই-তার/DC24V চার-তার/DC12~24V কেসিং: অ্যালুমিনিয়াম / প্লাস্টিক / স্টেইনলেস স্টীল সিগন্যাল আউটপুট: টু-ওয়্যার/4...20mA/HART প্রোটোকল চার-তারের 4...20mA/ RS485 মডবাস

ফ্ল্যাঞ্জ ইনস্টলেশন ব্যবহার করার সময়, যন্ত্র এবং ট্যাঙ্কের প্রাচীরের মধ্যে ন্যূনতম দূরত্ব 200 মিমি হওয়া উচিত।

① ডেটাম প্লেন

② জাহাজ কেন্দ্র বা প্রতিসাম্যের অক্ষ

ইন্সট্রুমেন্ট ইনস্টল করার সময়, এটিকে ম্যাটেরিয়াল ইনলেটের উপরে ইনস্টল করা এড়িয়ে চলুন এবং সিগন্যালকে প্রভাবিত করে এমন বিভিন্ন বস্তু এড়াতে চেষ্টা করুন, যেমন প্যাডেল নাড়াচাড়া করা ইত্যাদি।

অত্যন্ত জটিল কাজের অবস্থার অধীনে, ইনস্টলেশন পয়েন্টকে কেন্দ্র করে 20 সেমি ব্যাসার্ধের এলাকায় কোন বাধা না থাকলে যন্ত্রটি স্বাভাবিকভাবে কাজ করতে পারে।

ইনস্টলেশন সংযোগ চিত্র:

সর্বাধিক ইনস্টলেশন স্পুল উচ্চতা H সর্বোচ্চ নির্ভর করে ইনস্টলেশন স্পুল ব্যাস D এবং পণ্য লঞ্চ কোণের আকারের উপর।

খুব দীর্ঘ ইনস্টলেশন সংযোগ রাডার কর্মক্ষমতা প্রভাবিত করবে.

মিমি একক:

মিমি একক:
