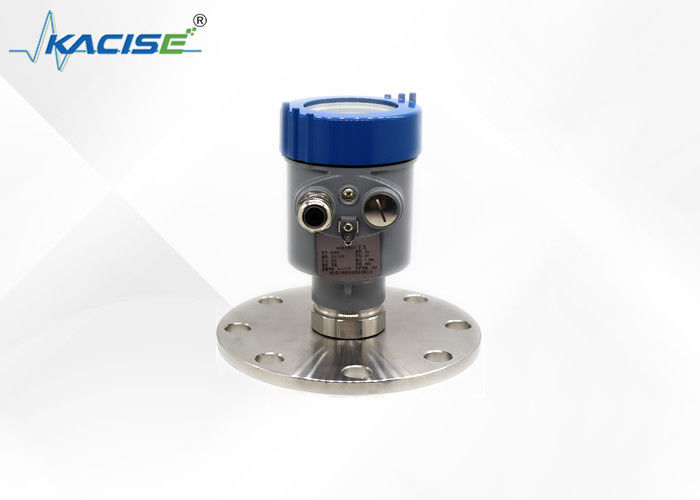

১ মিমি নির্ভুলতা ৮০ গিগাহার্জ নন-কন্টাক্ট রাডার লেভেল গেজ ১০০ মিটার ওয়াটার ট্যাঙ্ক লেভেল পরিমাপের জন্য

1 মিমি নির্ভুলতা অ-যোগাযোগ রাডার লেভেল গেজ একটি অসামান্য পণ্য। এটি 1 মিমি সঠিকতার সাথে অত্যন্ত সুনির্দিষ্ট পরিমাপ প্রদান করে। এই ডিভাইসটি 100 মিটার পর্যন্ত পানি ট্যাঙ্কের স্তর পরিমাপের জন্য উপযুক্ত। যোগাযোগহীন নকশা পরিধান এবং অশ্রু হ্রাস, নির্ভরযোগ্য এবং দীর্ঘমেয়াদী প্রদান বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য পারফরম্যান্স।

রাডার অ্যান্টেনা একটি সংকীর্ণ মাইক্রোওয়েভ পালস প্রেরণ করে যা প্রতিফলিত হবে পরীক্ষিত মাধ্যমের পৃষ্ঠে পৌঁছানোর পর ফিরে আসে এবং তারপর আবার গ্রহণ করা হয় অ্যান্টেনা সিস্টেম দ্বারা। সংকেত বৈদ্যুতিক সার্কিট এবং তারপর স্তর সংকেত রূপান্তরিত. মাইক্রোওয়েভ এত দ্রুত, মাইক্রোওয়েভ ট্রান্সমিশন জন্য ব্যবহৃত সময় পরীক্ষিত এবং তারপর প্রতিফলিত মাধ্যমের পৃষ্ঠ প্রায় 0.

• মিলিমিটার তরঙ্গ রাডার, পরিমাপের নির্ভুলতা ±2 মিমি পর্যন্ত পৌঁছতে পারে এবং ন্যূনতম পরিমাপের অন্ধ অঞ্চল 0.05 মিটার।
• ছোট অ্যান্টেনা আকার আরো কাজ পরিমাপ সন্তুষ্ট শর্ত।
• বিভিন্ন লেন্স অ্যান্টেনা, ছোট লঞ্চ কোণ, আরো কেন্দ্রীভূত শক্তি, শক্তিশালী ইকো সংকেত, এবং অন্যান্য রাডারের তুলনায় উচ্চ নির্ভরযোগ্যতা একই শিল্প ও খনির অবস্থার অধীনে পণ্য।
• এটিতে আরও শক্তিশালী অনুপ্রবেশ রয়েছে এবং এটি স্বাভাবিকভাবে ব্যবহার করা যেতে পারে আঠালো এবং ঘনীভবন।
• গতিশীল সংকেত পরিসীমা বৃহত্তর, এবং নিম্ন dielectric পরিমাপ ধ্রুবক মিডিয়া আরো স্থিতিশীল।
• একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া

যন্ত্রটি ইনস্টল করার সময়, উপাদানটির উপরে এটি ইনস্টল করা এড়িয়ে চলুন ইনলেট, এবং বিভিন্ন বস্তু যে সংকেত প্রভাবিত এড়াতে চেষ্টা করুন, যেমন মিষ্টি প্যাডল ইত্যাদি

পাওয়ার সাপ্লাই

(৪ ০২০ এমএ/হার্ট (২ টি ক্যারিয়ার)

পাওয়ার সাপ্লাই এবং আউটপুট বর্তমান সংকেত একটি দুই-কোর shielded নির্দিষ্ট সরবরাহের ভোল্টেজের জন্য দয়া করে প্রযুক্তিগত তথ্য দেখুন পরিসীমা।

(৪২০ এমএ ((৪ ওয়্যার/৬ ওয়্যার)

পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা প্রয়োজন, এবং একটি চার কোর shielded ক্যাবল পাওয়ার সাপ্লাই এবং বর্তমান সংকেত (বর্তমান সংকেত) জন্য ব্যবহৃত হয় এবং RS485 ইন্টারফেস একই সময়ে আউটপুট করা যেতে পারে, এবং একটি ছয় কোর একযোগে আউটপুটের জন্য সুরক্ষিত ক্যাবলের প্রয়োজন হয়) ।

RS485/মডবাস

পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা প্রয়োজন, এবং একটি চার কোর shielded ক্যাবলটি পাওয়ার সাপ্লাই এবং ডিজিটাল সিগন্যালের জন্য ব্যবহৃত হয়। RS485 ইন্টারফেস একই সময়ে আউটপুট করা যেতে পারে, এবং একটি ছয়-কোর shielded একযোগে আউটপুট জন্য তারের প্রয়োজন হয়).

দয়া করে স্থানীয় বৈদ্যুতিক ইনস্টলেশনের প্রয়োজনীয়তা পালন করুন কর্মীদের স্বাস্থ্য এবং নিরাপত্তা জন্য স্থানীয় নিয়ম অনুসরণ করুন। সব যন্ত্রের বৈদ্যুতিক উপাদানগুলির উপর অপারেশন সম্পন্ন করতে হবে অনুগ্রহ করে চেক করুন পণ্যের স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করার জন্য যন্ত্রের নামের প্লেট আপনার প্রয়োজনীয়তা. দয়া করে নিশ্চিত করুন যে পাওয়ার সাপ্লাই ভোল্টেজ সামঞ্জস্যপূর্ণ ইনস্ট্রুমেন্টের নামের প্লেটের প্রয়োজনীয়তা।

এই যন্ত্রটি IP66/67 সুরক্ষা শ্রেণীর প্রয়োজনীয়তা পূরণ করে, দয়া করে ক্যাবল সিলিং হেডের জলরোধীতা নিশ্চিত করুন। নীচে দেখানো হয়েছেঃ

কিভাবে নিশ্চিত করা যায় যে ইনস্টলেশনটি IP67 এর প্রয়োজনীয়তা পূরণ করেঃ

• সিলিং হেড ক্ষতিগ্রস্ত হয় নি তা নিশ্চিত করুন।
• ক্যাবলটি ক্ষতিগ্রস্ত না হয়েছে তা নিশ্চিত করুন।
• দয়া করে নিশ্চিত করুন যে ব্যবহার করা তারগুলি বৈদ্যুতিক সংযোগের নিয়মাবলী।
• বৈদ্যুতিক ইন্টারফেস প্রবেশ করার আগে, নিশ্চিত করার জন্য নিচে তারের বাঁক যে পানি হাউজিং মধ্যে প্রবাহিত হবে না, 1 দেখুন
• দয়া করে ক্যাবল গ্রন্থি টানুন, দেখুন 2
• অনুগ্রহ করে একটি অন্ধ প্লাগ দিয়ে অব্যবহৃত বৈদ্যুতিক ইন্টারফেস সংযোগ করুন, 3 দেখুন

রশ্মির কোণ

রশ্মি কোণ হল রশ্মির কোণ যেখানে রাডারের শক্তি ঘনত্ব মাইক্রোওয়েভগুলি তার সর্বাধিক মানের অর্ধেক (3dB প্রস্থ) পৌঁছেছে। এটি রাশির পরিসরের বাইরে এবং হস্তক্ষেপকারী বস্তু দ্বারা প্রতিফলিত হতে পারে।

অ্যান্টেনার আকার যত বড় এবং কিরণ কোণ α যত ছোট, তত কম ইন্টারফারেন্স ইকো তৈরি হবে।

আরো সঠিক পরিমাপের জন্য, কোন অভ্যন্তরীণ ডিভাইস ইনস্টল করা এড়িয়ে চলুন (যেমন সীমানা সুইচ, তাপমাত্রা সেন্সর, বেস, ভ্যাকুয়াম রিং, হিটিং কয়েল, সিগন্যাল রেজের পরিসরের মধ্যে।

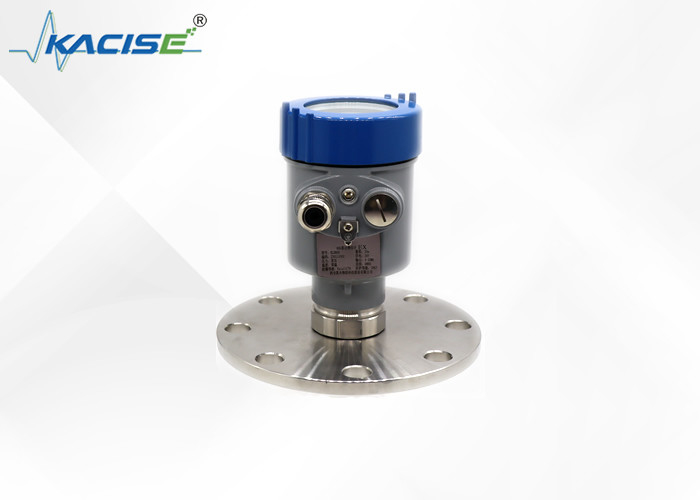

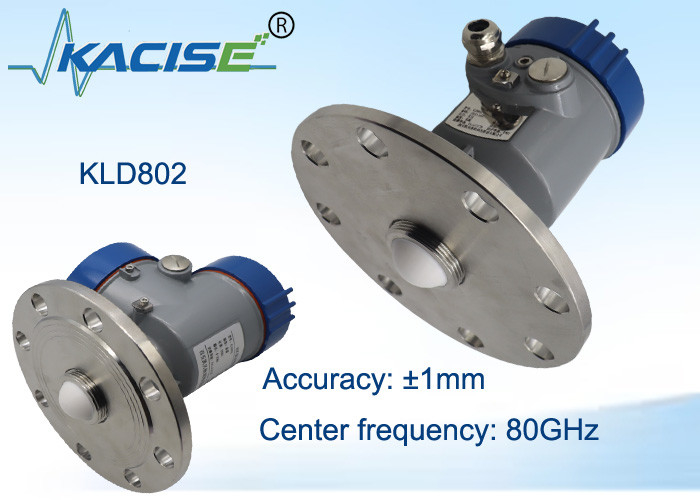

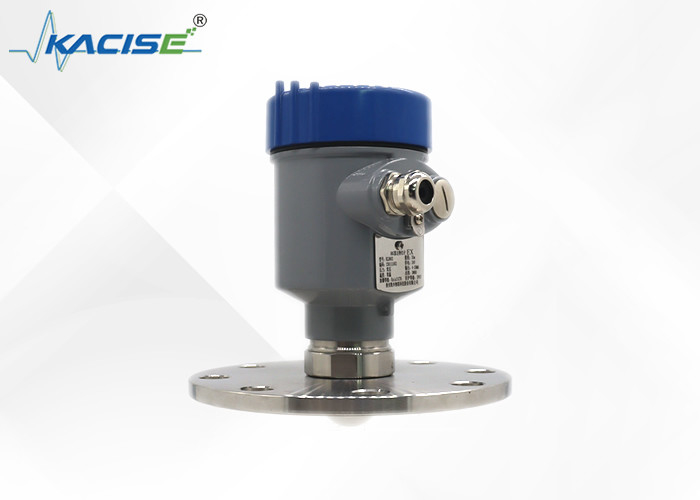

KLD800 সিরিজের পণ্য প্রদর্শনী
