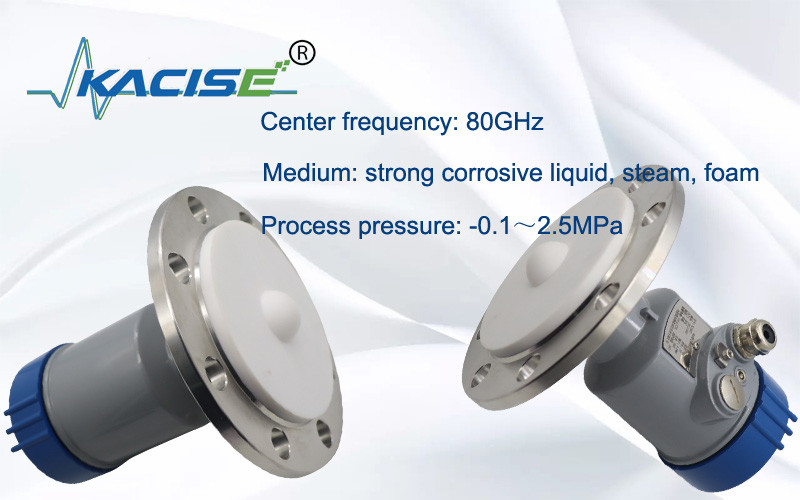

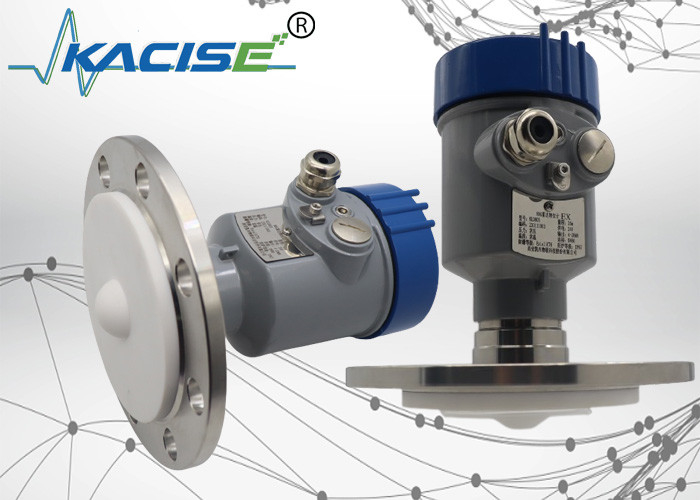

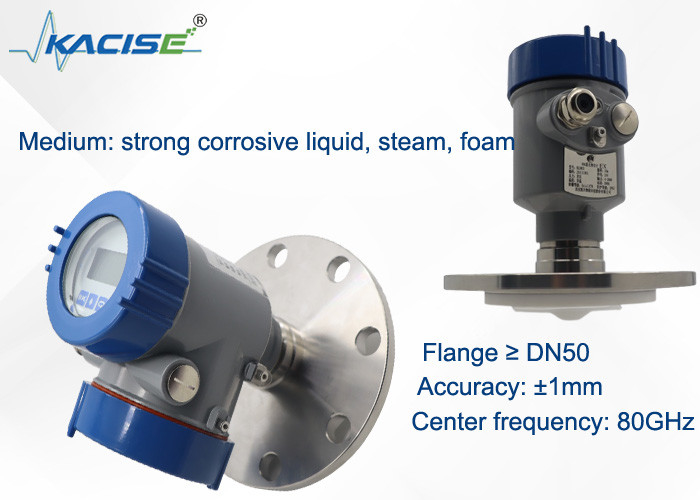

FMCW প্রযুক্তি সহ উচ্চ তাপমাত্রা এবং ক্ষয়কারী ট্যাঙ্কের জন্য 80GHz রাডার লেভেল গেজ

80G রাডার স্তর পরিমাপ, উচ্চ-তাপ, উচ্চ-চাপ এবং ক্ষয়কারী ট্যাঙ্কের জন্য উপযুক্ত

1. ভূমিকা

KLD803 80G রাডার লেভেল গেজ FMCW প্রযুক্তি ব্যবহার করে। অ্যান্টেনা রৈখিকভাবে ক্রমবর্ধমান ফ্রিকোয়েন্সি সহ একটি উচ্চ-ফ্রিকোয়েন্সি এফএম রাডার সংকেত নির্গত করে। প্রেরিত সংকেত, মাধ্যমের প্রতিফলনের পরে, একই অ্যান্টেনা দ্বারা গৃহীত হয়। প্রেরিত এবং প্রাপ্ত সংকেতের মধ্যে ফ্রিকোয়েন্সি পার্থক্য পরিমাপ করা দূরত্বের সমানুপাতিক। সংগৃহীত ফ্রিকোয়েন্সি পার্থক্য সংকেত ইকো স্পেকট্রাম পেতে এবং লক্ষ্য দূরত্ব গণনা করতে FFT এর মধ্য দিয়ে যায়।

2. পণ্যের মাত্রা

3. কাজের নীতি

রাডার অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ পালস প্রেরণ করে যা পরীক্ষিত মাধ্যমের পৃষ্ঠে পৌঁছানোর সময় আবার প্রতিফলিত হবে এবং তারপরে অ্যান্টেনা সিস্টেম দ্বারা পুনরায় প্রাপ্ত হবে। সংকেতগুলি বৈদ্যুতিক সার্কিটে প্রেরণ করা হবে এবং তারপরে স্তরের সংকেতে রূপান্তরিত হবে। যেহেতু মাইক্রোওয়েভের ট্রান্সমিশন স্পীড খুব দ্রুত, মাইক্রোওয়েভ ট্রান্সমিশনের জন্য মাঝারি পৃষ্ঠায় পরীক্ষিত এবং তারপরে প্রতিফলিত হওয়ার জন্য ব্যবহৃত সময় প্রায় 0।

4.প্রযুক্তিগত বৈশিষ্ট্য

• মিলিমিটার তরঙ্গ রাডার, পরিমাপের নির্ভুলতা ±2 মিমি পর্যন্ত পৌঁছাতে পারে এবং সর্বনিম্ন পরিমাপ অন্ধ অঞ্চল 0.05 মি।
• ছোট অ্যান্টেনার আকার আরও কাজের অবস্থার পরিমাপকে সন্তুষ্ট করে।
• বিভিন্ন ধরনের লেন্স অ্যান্টেনা, ছোট লঞ্চ অ্যাঙ্গেল, আরও ঘনীভূত শক্তি, শক্তিশালী ইকো সিগন্যাল এবং একই শিল্প ও খনির অবস্থার অধীনে অন্যান্য রাডার পণ্যগুলির তুলনায় উচ্চ নির্ভরযোগ্যতা।
• এটির শক্তিশালী অনুপ্রবেশ রয়েছে এবং এটি আনুগত্য এবং ঘনীভবনের ক্ষেত্রে সাধারণত ব্যবহার করা যেতে পারে।
• ডায়নামিক সিগন্যালের পরিসর আরও বড়, এবং নিম্ন অস্তরক ধ্রুবক মিডিয়ার পরিমাপ আরও স্থিতিশীল।
• একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া

5.প্রযুক্তিগত স্পেসিফিকেশন এবং মডেল নির্বাচন

6. ইনস্টলেশনের প্রয়োজনীয়তা

ইন্সট্রুমেন্ট ইনস্টল করার সময়, এটিকে ম্যাটেরিয়াল ইনলেটের উপরে ইনস্টল করা এড়িয়ে চলুন এবং সিগন্যালকে প্রভাবিত করে এমন বিভিন্ন বস্তু এড়াতে চেষ্টা করুন, যেমন প্যাডেল নাড়াচাড়া করা ইত্যাদি।

7. বৈদ্যুতিক সংযোগ

পাওয়ার সাপ্লাই

(4～20) mA/HART(2 তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে। নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন দয়া করে.

(4～20) mA(4 তার/6 তার)
পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা প্রয়োজন, এবং পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যালের জন্য একটি চার-কোর শিল্ডেড ক্যাবল ব্যবহার করা হয় (বর্তমান সিগন্যাল এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে এবং একই সাথে আউটপুটের জন্য একটি ছয়-কোর ঢালযুক্ত তারের প্রয়োজন হয়)।

আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা দরকার, এবং পাওয়ার সাপ্লাই এবং ডিজিটাল সিগন্যালের জন্য একটি চার-কোর ঢালযুক্ত তার ব্যবহার করা হয়। (বর্তমান সংকেত এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে, এবং একই সময়ে আউটপুটের জন্য একটি ছয়-কোর ঢালযুক্ত তারের প্রয়োজন হয়)।

8. সংযোগ

9. সেন্সর রৈখিকতা

মরীচি কোণ
রশ্মি কোণ হল সেই বিম কোণ যেখানে রাডার তরঙ্গের শক্তি ঘনত্ব তার সর্বোচ্চ মানের (3dB প্রস্থ) অর্ধেকে পৌঁছে। মাইক্রোওয়েভ রশ্মির সীমার বাইরে সংকেত নির্গত করে এবং হস্তক্ষেপকারী বস্তু দ্বারা প্রতিফলিত হতে পারে।
