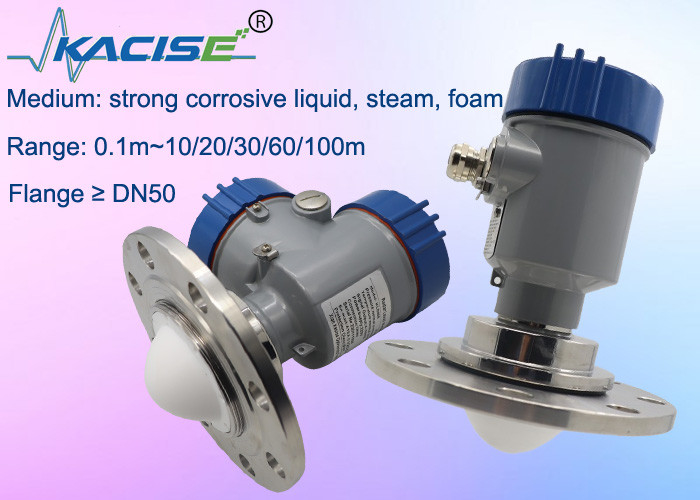

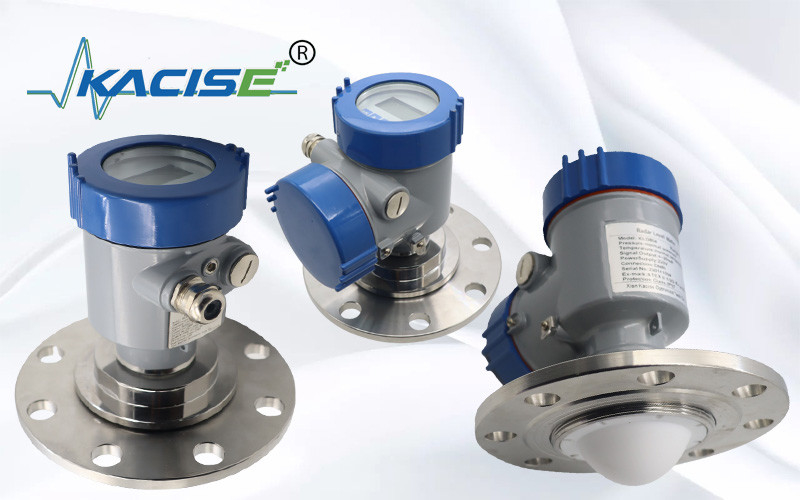

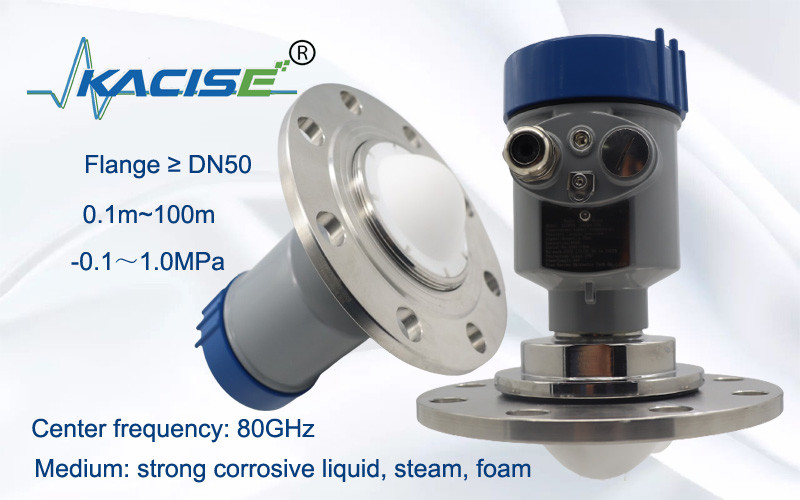

OEM 80G রাডার লেভেল গেজ সেন্সর RS485 ওয়াটার ট্যাঙ্ক লেভেল মেজারমেন্ট গেজ
RS485 ইন্টারফেস সহ OEM 80G রাডার লেভেল গেজ সেন্সরটি জলের ট্যাঙ্কের স্তর পরিমাপের জন্য একটি অত্যন্ত দক্ষ এবং সঠিক ডিভাইস। এই ট্রান্সমিটার সেন্সরটি পানির ট্যাঙ্কে তরলের মাত্রা নির্ভুলভাবে সনাক্ত করার জন্য ইঞ্জিনিয়ার করা হয়েছে। 80G রাডার প্রযুক্তি বর্ধিত সেন্সিং ক্ষমতা প্রদান করে, এটি জটিল এবং ওঠানামা অবস্থায়ও নির্ভরযোগ্য রিডিং প্রদান করতে দেয়। RS485 কমিউনিকেশন প্রোটোকলের সাথে, এটি বিদ্যমান কন্ট্রোল সিস্টেমে নিরবচ্ছিন্ন ইন্টিগ্রেশন সক্ষম করে, সহজ ডেটা স্থানান্তর এবং দূরবর্তী পর্যবেক্ষণের সুবিধা দেয়। এটি এমন শিল্প এবং অ্যাপ্লিকেশনগুলির জন্য একটি গুরুত্বপূর্ণ উপাদান যা জলের ট্যাঙ্কের স্তরগুলির কঠোর নিয়ন্ত্রণ এবং নিরীক্ষণের প্রয়োজন, সর্বোত্তম জল ব্যবস্থাপনা এবং কর্মক্ষম নিরাপত্তা নিশ্চিত করে৷
1. পণ্যের মাত্রা
2. কাজের নীতি
রাডার অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ পালস প্রেরণ করে যা পরীক্ষিত মাধ্যমের পৃষ্ঠে পৌঁছানোর সময় আবার প্রতিফলিত হবে এবং তারপরে অ্যান্টেনা সিস্টেম দ্বারা পুনরায় প্রাপ্ত হবে। সংকেতগুলি বৈদ্যুতিক সার্কিটে প্রেরণ করা হবে এবং তারপরে স্তরের সংকেতে রূপান্তরিত হবে। যেহেতু মাইক্রোওয়েভের ট্রান্সমিশন স্পীড খুব দ্রুত, মাইক্রোওয়েভ ট্রান্সমিশনের জন্য মাঝারি পৃষ্ঠায় পরীক্ষিত এবং তারপরে প্রতিফলিত হওয়ার জন্য ব্যবহৃত সময় প্রায় 0।
3. প্রযুক্তিগত বৈশিষ্ট্য
- মিলিমিটার তরঙ্গ রাডার, পরিমাপের নির্ভুলতা ±2 মিমি পর্যন্ত পৌঁছাতে পারে এবং সর্বনিম্ন পরিমাপ অন্ধ অঞ্চল 0.05 মি।
- ছোট অ্যান্টেনার আকার আরও কাজের অবস্থার পরিমাপকে সন্তুষ্ট করে।
- বিভিন্ন ধরনের লেন্স অ্যান্টেনা, ছোট লঞ্চ অ্যাঙ্গেল, আরও ঘনীভূত শক্তি, শক্তিশালী ইকো সিগন্যাল এবং একই শিল্প ও খনির অবস্থার অধীনে অন্যান্য রাডার পণ্যগুলির তুলনায় উচ্চ নির্ভরযোগ্যতা।
- এটির শক্তিশালী অনুপ্রবেশ রয়েছে এবং এটি আনুগত্য এবং ঘনীভবনের ক্ষেত্রে সাধারণত ব্যবহার করা যেতে পারে।
- ডায়নামিক সিগন্যালের পরিসর আরও বড়, এবং নিম্ন অস্তরক ধ্রুবক মিডিয়ার পরিমাপ আরও স্থিতিশীল।
- একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া
4. প্রযুক্তিগত স্পেসিফিকেশন এবং মডেল নির্বাচন
| মডেল | KLD804 |
|---|
| মাঝারি | শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা |
|---|
| পরিমাপ পরিসীমা | 0.1m~10/20/30/60/100m |
|---|
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ ≥ DN50 |
|---|
| প্রক্রিয়া তাপমাত্রা | -40～130℃ |
|---|
| প্রক্রিয়া চাপ | -0.1～1.0MPa |
|---|
| অ্যান্টেনার আকার | 76 মিমি লেন্স অ্যান্টেনা |
|---|
| অ্যান্টেনা উপাদান | পিটিএফই |
|---|
| নির্ভুলতা | ±1 মিমি |
|---|
| সুরক্ষা শ্রেণী | P67 |
|---|
| কেন্দ্র ফ্রিকোয়েন্সি | 80GHz |
|---|
| লঞ্চ কোণ | 2° |
|---|
| পাওয়ার সাপ্লাই | দুই-তার / DC24V / চার-তার / DC12 ~ 24V / চার-তার /AC220V |
|---|
| আবরণ | অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল |
|---|
| সিগন্যাল আউটপুট | টু-ওয়্যার/4...20mA/HART প্রোটোকল চার-তার/4...20mA/ RS485 মডবাস |
|---|
5. ইনস্টলেশন প্রয়োজনীয়তা
ইন্সট্রুমেন্ট ইনস্টল করার সময়, এটিকে ম্যাটেরিয়াল ইনলেটের উপরে ইনস্টল করা এড়িয়ে চলুন এবং সিগন্যালকে প্রভাবিত করে এমন বিভিন্ন বস্তু এড়াতে চেষ্টা করুন, যেমন প্যাডেল নাড়াচাড়া করা ইত্যাদি।
6. বৈদ্যুতিক সংযোগ
পাওয়ার সাপ্লাই
(4～20) mA/HART(2 তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে। নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন দয়া করে.
(4～20) mA(4 তার/6 তার)
পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা প্রয়োজন, এবং পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যালের জন্য একটি চার-কোর শিল্ডেড ক্যাবল ব্যবহার করা হয় (বর্তমান সিগন্যাল এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে এবং একই সাথে আউটপুটের জন্য একটি ছয়-কোর ঢালযুক্ত তারের প্রয়োজন হয়)।
আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা দরকার, এবং পাওয়ার সাপ্লাই এবং ডিজিটাল সিগন্যালের জন্য একটি চার-কোর ঢালযুক্ত তার ব্যবহার করা হয়। (বর্তমান সংকেত এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে, এবং একই সময়ে আউটপুটের জন্য একটি ছয়-কোর ঢালযুক্ত তারের প্রয়োজন হয়)।
7. সংযোগ
8. নিরাপত্তা নির্দেশিকা
স্থানীয় বৈদ্যুতিক ইনস্টলেশন প্রবিধানের প্রয়োজনীয়তা পালন করুন! কর্মীদের স্বাস্থ্য এবং নিরাপত্তার জন্য স্থানীয় নিয়ম অনুসরণ করুন। যন্ত্রের বৈদ্যুতিক উপাদানগুলির সমস্ত ক্রিয়াকলাপ অবশ্যই পেশাদারদের দ্বারা সম্পন্ন করতে হবে যারা আনুষ্ঠানিক প্রশিক্ষণ পেয়েছেন। পণ্যের স্পেসিফিকেশন আপনার প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে অনুগ্রহ করে যন্ত্রের নেমপ্লেট চেক করুন। অনুগ্রহ করে নিশ্চিত করুন যে পাওয়ার সাপ্লাই ভোল্টেজ যন্ত্রের নেমপ্লেটের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।
9. সুরক্ষা গ্রেড
এই যন্ত্রটি সম্পূর্ণরূপে সুরক্ষা ক্লাস IP66/67 এর প্রয়োজনীয়তা পূরণ করে, দয়া করে তারের সিলিং হেডের জলরোধীতা নিশ্চিত করুন। নীচে দেখানো হিসাবে:
ইনস্টলেশনটি IP67 এর প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার উপায়:
- নিশ্চিত করুন যে সিলিং হেড ক্ষতিগ্রস্ত হয় না।
- নিশ্চিত করুন যে তারের ক্ষতি হয় না।
- অনুগ্রহ করে নিশ্চিত করুন যে ব্যবহৃত তারগুলি বৈদ্যুতিক সংযোগ প্রবিধানের প্রয়োজনীয়তা পূরণ করে।
- বৈদ্যুতিক ইন্টারফেসে প্রবেশ করার আগে, আবাসনে জল প্রবাহিত হবে না তা নিশ্চিত করতে তারের নীচে বাঁকুন, দেখুন ①
- তারের গ্রন্থি শক্ত করুন, ② দেখুন
- অনুগ্রহ করে অব্যবহৃত বৈদ্যুতিক ইন্টারফেসটিকে একটি অন্ধ প্লাগ দিয়ে প্লাগ করুন, দেখুন ③
10. সেন্সর রৈখিকতা
মরীচি কোণ
রশ্মি কোণ হল সেই বিম কোণ যেখানে রাডার তরঙ্গের শক্তি ঘনত্ব তার সর্বোচ্চ মানের (3dB প্রস্থ) অর্ধেকে পৌঁছে। মাইক্রোওয়েভ রশ্মির সীমার বাইরে সংকেত নির্গত করে এবং হস্তক্ষেপকারী বস্তু দ্বারা প্রতিফলিত হতে পারে।
| লেন্স অ্যান্টেনা ব্যাস | Φ32 মিমি
লেন্স অ্যান্টেনা | Φ42 মিমি
লেন্স অ্যান্টেনা | Φ76 মিমি
লেন্স অ্যান্টেনা | Φ74.7 মিমি
বায়ু শোধন সঙ্গে লেন্স অ্যান্টেনা |
|---|
| মরীচি কোণ | 7° | 6° | 3° | 3° |
|---|
অ্যান্টেনার আকার যত বড় হবে এবং বীম কোণ α যত ছোট হবে তত কম হস্তক্ষেপ প্রতিধ্বনি তৈরি হবে।
আরও সঠিক পরিমাপের জন্য, সিগন্যাল বিমের সীমার মধ্যে কোনো অভ্যন্তরীণ ডিভাইস (যেমন সীমা সুইচ, তাপমাত্রা সেন্সর, বেস, ভ্যাকুয়াম রিং, হিটিং কয়েল, ব্যাফেলস ইত্যাদি) ইনস্টল করা এড়িয়ে চলুন।

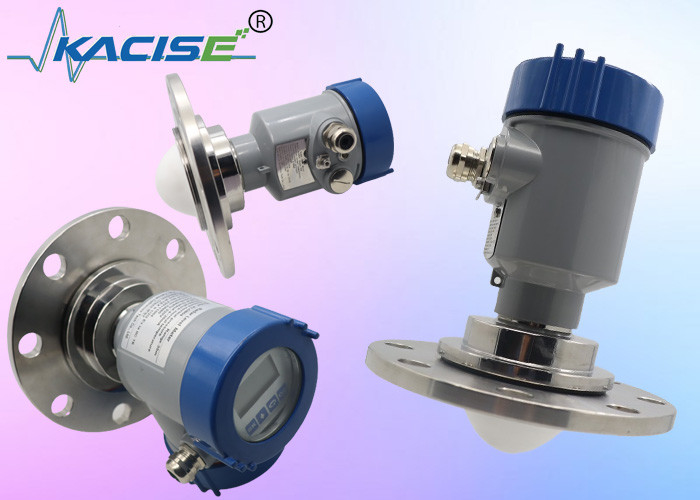

KLD800 সিরিজের পণ্য শো
