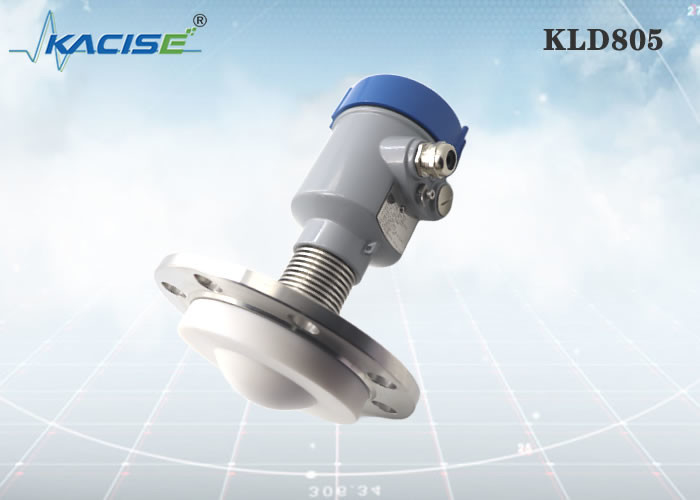

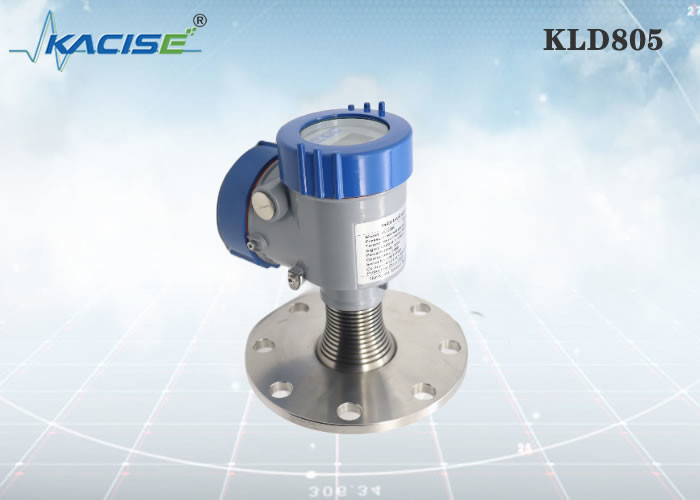

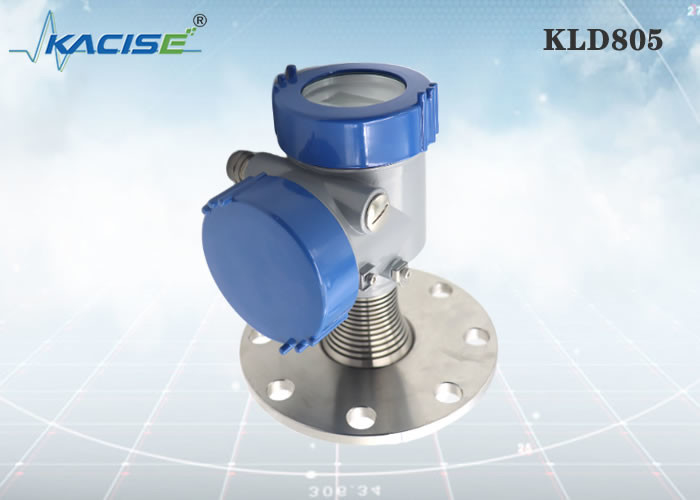

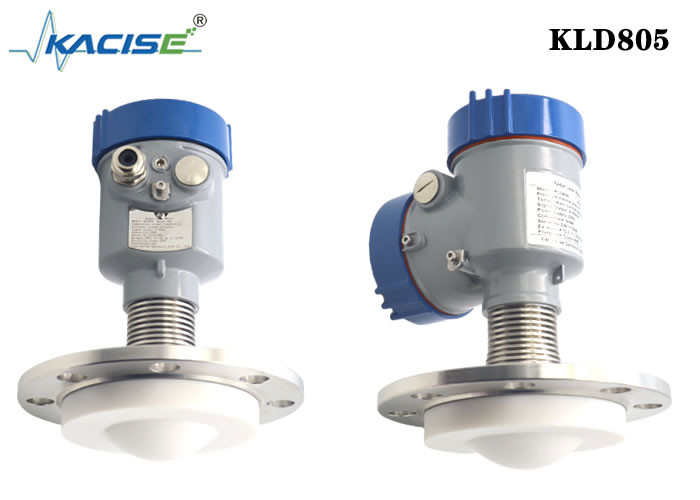

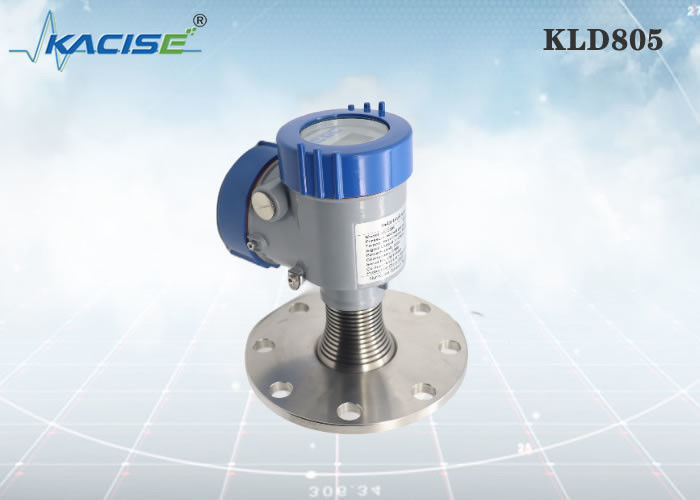

KLD805 80G পিটিএফই অ্যান্টেনা সহ উচ্চ তাপমাত্রা উচ্চ চাপ পরিবেশের জন্য রাডার স্তর পরিমাপ যন্ত্রপাতি

ভূমিকা

রাডার লেভেল ট্রান্সমিটার ফ্রিকোয়েন্সি রেঞ্জের প্রয়োগে পার্থক্য

নোংরা ও দূষিত পরিবেশ

দীর্ঘমেয়াদী ব্যবহারের সাথে, অ্যান্টেনায় জমে থাকা ময়লা এবং দূষণ রাডার সংকেতের শক্তি এবং দিককে প্রভাবিত করবে। উচ্চ ফ্রিকোয়েন্সি সংকেতগুলির জন্য, অ্যান্টেনাকে ঢেকে রাখে এমন যে কোনও ময়লা আরও শক্তি শোষণ করবে এবং বিমের দিক পরিবর্তন হতে পারে। এর ফলে সিগন্যালের শক্তি কমে যায়। সুতরাং, কম-ফ্রিকোয়েন্সি এবং মাঝারি-ফ্রিকোয়েন্সি প্রযুক্তিগুলি আরও উপযুক্ত।

কনডেনসেট এবং/অথবা বাষ্প সহ স্টোরেজ ট্যাঙ্ক

ঘনীভবন এবং বাষ্পের কারণে পণ্যের পৃষ্ঠের প্রতিফলন জলের ফোঁটার "গোলমাল" দ্বারা মুখোশিত হতে পারে। এটি উচ্চ ফ্রিকোয়েন্সি সংকেতগুলির জন্য একটি সমস্যা। তাই মধ্য এবং নিম্ন ফ্রিকোয়েন্সি কৌশল একটি ভাল পছন্দ. ঘনীভবনের জন্য সমতল, অনুভূমিক পৃষ্ঠের অ্যান্টেনা সবসময় এড়ানো উচিত।

উচ্চ বাষ্প এবং আন্দোলন

80G মিলিমিটার-ওয়েভ রাডার লেভেল মিটার বেছে নিতে ভুলবেন না। 80G রাডার লেভেল মিটারের একটি উচ্চ ট্রান্সমিশন ফ্রিকোয়েন্সি রয়েছে এবং ভাল অনুপ্রবেশ রয়েছে এবং এটি বাষ্প দ্বারা প্রভাবিত হয় না। 2° ট্রান্সমিশন কোণ কার্যকরভাবে আলোড়ন ব্লেডের হস্তক্ষেপ এড়াতে পারে। অনন্য ইকো ট্র্যাকিং অ্যালগরিদম উপাদানের স্তর উচ্চ হলে একাধিক প্রতিধ্বনি পড়া এড়িয়ে যায়।

অশান্তি, তরঙ্গ এবং তরঙ্গ সহ অ্যাপ্লিকেশন

তরঙ্গ এবং তরঙ্গগুলি প্রায়শই বড় ট্যাঙ্কগুলিতে প্রক্রিয়া তরলগুলির পৃষ্ঠে পাওয়া যায়। এবং এই অশান্তি বিশেষ করে উচ্চ-ফ্রিকোয়েন্সি পরিমাপের জন্য ক্ষতিকর। নিম্ন এবং মধ্য ফ্রিকোয়েন্সি স্তরের যন্ত্রগুলি দীর্ঘতর তরঙ্গদৈর্ঘ্য নির্গত করে, তাদের কার্য সম্পাদন করে।

ফেনা আবেদন

ধুলো এবং ঘনীভবনের মতো, তরলের উপরে ফেনার একটি স্তর রাডার সংকেতকে শোষণ করতে পারে, সঠিক পরিমাপকে আরও কঠিন করে তোলে। কম ফ্রিকোয়েন্সিগুলি মোটা ফোমের সাথে ভাল কাজ করে, যেমন বিয়ার, গুড় বা ল্যাটেক্স। হালকা ফোমের জন্য, মিডগুলি ভাল পারফর্ম করে। উচ্চ ফ্রিকোয়েন্সি কৌশল ফেনা অ্যাপ্লিকেশন এড়ানো উচিত.

স্পেসিফিকেশন

KLD805

মাঝারি: শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা, উচ্চ তাপমাত্রা। এবং উচ্চ চাপ পরিমাপ পরিসীমা: 0.1m~10/20/30/60/100m প্রক্রিয়া সংযোগ: ফ্ল্যাঞ্জ ≥ DN80 প্রক্রিয়া তাপমাত্রা: -40～200℃ প্রক্রিয়া চাপ: -0.1～2.5MPa অ্যান্টেনার আকার: 76 মিমি লেন্স অ্যান্টেনা (ফ্ল্যাঞ্জের আকার অনুযায়ী) অ্যান্টেনা উপাদান: PTFE/সামগ্রিক ভরাট নির্ভুলতা: ±1 মিমি সুরক্ষা শ্রেণী: IP67 কেন্দ্র ফ্রিকোয়েন্সি: 80GHz লঞ্চ কোণ: 3° পাওয়ার সাপ্লাই: দুই-তার/DC24V চার-তার/DC12~24V চার তারের /AC220V কেসিং: অ্যালুমিনিয়াম / প্লাস্টিক / স্টেইনলেস স্টীল সিগন্যাল আউটপুট: টু-ওয়্যার/4...20mA/HART প্রোটোকল চার-তারের 4...20mA/ RS485 মডবাস

ইনস্টলেশন

1. ফ্ল্যাঞ্জ ইনস্টলেশন

ফ্ল্যাঞ্জ ইনস্টলেশন ব্যবহার করার সময়, যন্ত্র এবং ট্যাঙ্কের প্রাচীরের মধ্যে ন্যূনতম দূরত্ব 200 মিমি হওয়া উচিত।

① ডেটাম প্লেন

② জাহাজ কেন্দ্র বা প্রতিসাম্যের অক্ষ

2. উত্তোলন ইনস্টলেশন

ইনস্টলেশন প্রয়োজনীয়তা

ইন্সট্রুমেন্ট ইনস্টল করার সময়, এটিকে ম্যাটেরিয়াল ইনলেটের উপরে ইনস্টল করা এড়িয়ে চলুন এবং সিগন্যালকে প্রভাবিত করে এমন বিভিন্ন বস্তু এড়াতে চেষ্টা করুন, যেমন প্যাডেল নাড়াচাড়া করা ইত্যাদি।

অত্যন্ত জটিল কাজের অবস্থার অধীনে, ইনস্টলেশন পয়েন্টকে কেন্দ্র করে 20 সেমি ব্যাসার্ধের এলাকায় কোন বাধা না থাকলে যন্ত্রটি স্বাভাবিকভাবে কাজ করতে পারে।

ইনস্টলেশন সংযোগ চিত্র:

সর্বাধিক ইনস্টলেশন স্পুল উচ্চতা H সর্বোচ্চ নির্ভর করে ইনস্টলেশন স্পুল ব্যাস D এবং পণ্য লঞ্চ কোণের আকারের উপর।

খুব দীর্ঘ ইনস্টলেশন সংযোগ রাডার কর্মক্ষমতা প্রভাবিত করবে.

মাত্রা

কেসিং ডাইমেনশন
মিমি একক:

উৎপাদন:
