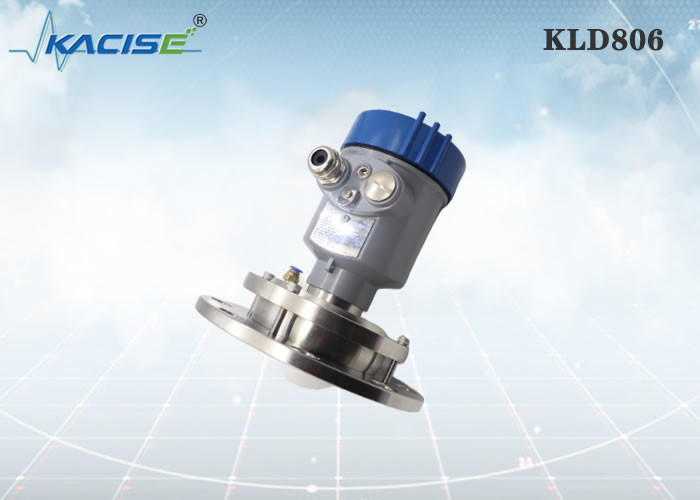

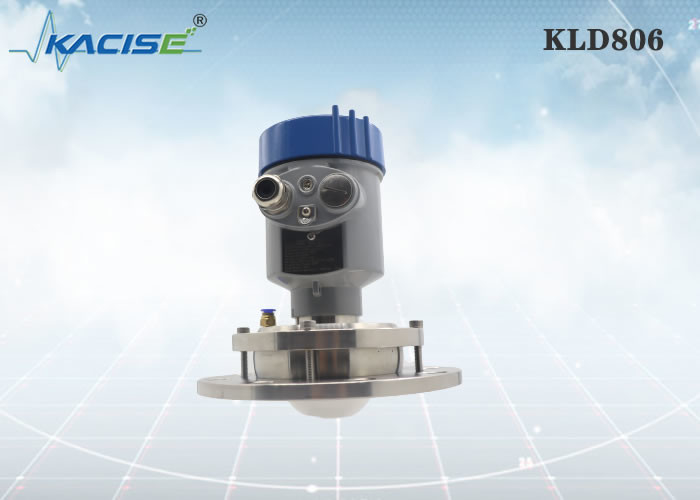

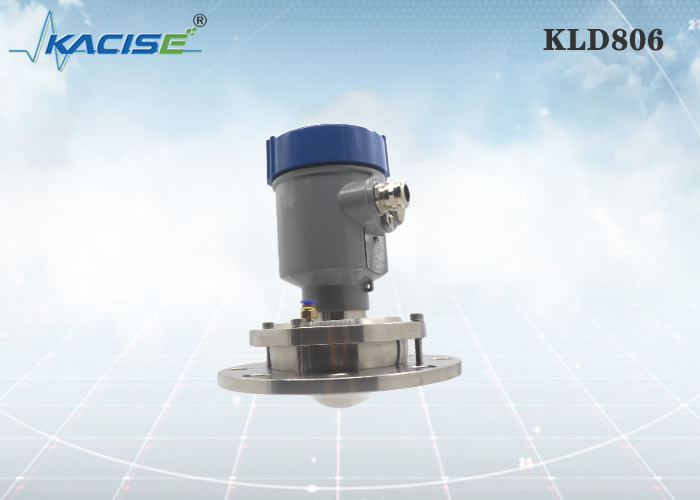

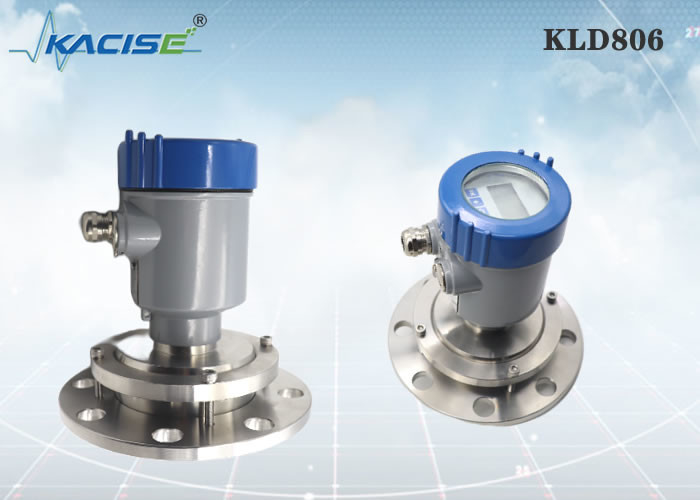

80GHz পিটিএফই অ্যান্টেনা রাডার লেভেল সেন্সর সিলো এবং প্রক্রিয়া কন্টেইনারগুলির জন্য RS485 আউটপুট সহ

76-81GHz FM ক্রমাগত তরঙ্গ রাডার পণ্য চার-তারের এবং দুই-তারের অ্যাপ্লিকেশন সমর্থন করে। একাধিক মডেল, পণ্যের সর্বোচ্চ পরিসীমা 100 মিটারে পৌঁছাতে পারে এবং অন্ধ এলাকা 30 সেন্টিমিটার পর্যন্ত পৌঁছাতে পারে। উচ্চতর কাজের ফ্রিকোয়েন্সি এবং ছোট তরঙ্গদৈর্ঘ্যের কারণে, এটি বিশেষভাবে কঠিন অ্যাপ্লিকেশনের জন্য উপযুক্ত। লেন্সের মাধ্যমে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ প্রেরণ এবং গ্রহণের কাজের মোডের উচ্চ ধুলো এবং কঠোর তাপমাত্রার পরিবেশে (+110 ℃) অনন্য সুবিধা রয়েছে। ইনস্টলেশন সুবিধাজনক এবং সহজ করার জন্য যন্ত্রটি ফ্ল্যাঞ্জ বা থ্রেড দ্বারা সংশোধন করা হবে।

• উচ্চ ফ্রিকোয়েন্সি 80GHz, আরও ফোকাস
• এক ধরনের PTFE অ্যান্টেনা, কোন তার, রড বা ড্রপ স্ট্রাকচার নেই।
• দীর্ঘ/লম্বা/সংকীর্ণ অ্যাপ্লিকেশনের জন্য উপযুক্ত
• তাপমাত্রা পরিবর্তন, ধুলো বা বাষ্প দ্বারা প্রভাবিত হয় না
• ছোট ব্যাচ OEM পরিষেবা সমর্থন করুন

KLD806

মাঝারি:	কঠিন, স্টোরেজ ধারক, প্রক্রিয়া ধারক, শক্তিশালী ধুলো প্রয়োগ
পরিমাপ পরিসীমা:	0.3m~10/20/30/60/100m
প্রক্রিয়া সংযোগ:	ফ্ল্যাঞ্জ ≥ DN100
প্রক্রিয়া তাপমাত্রা:	-40～110℃
প্রক্রিয়া চাপ:	-0.1～0.3MPa
অ্যান্টেনার আকার:	76mm লেন্স অ্যান্টেনা (পরিষ্কার ঐচ্ছিক)
অ্যান্টেনা উপাদান:	পিটিএফই
নির্ভুলতা:	±5 মিমি
সুরক্ষা শ্রেণী:	IP67
কেন্দ্র ফ্রিকোয়েন্সি:	80GHz
লঞ্চ কোণ:	3°
পাওয়ার সাপ্লাই:	দুই-তার/DC24V চার-তার/DC12~24V চার তারের /AC220V
আবরণ:	অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল
সংকেত আউটপুট:	টু-ওয়্যার/4...20mA/HART প্রোটোকল চার-তারের 4...20mA/ RS485 মডবাস

1. ফ্ল্যাঞ্জ ইনস্টলেশন
ফ্ল্যাঞ্জ ইনস্টলেশন ব্যবহার করার সময়, যন্ত্র এবং ট্যাঙ্কের প্রাচীরের মধ্যে ন্যূনতম দূরত্ব 200 মিমি হওয়া উচিত।
① ডেটাম প্লেন
② জাহাজ কেন্দ্র বা প্রতিসাম্যের অক্ষ

2. উত্তোলন ইনস্টলেশন

ইন্সট্রুমেন্ট ইনস্টল করার সময়, এটিকে ম্যাটেরিয়াল ইনলেটের উপরে ইনস্টল করা এড়িয়ে চলুন এবং সিগন্যালকে প্রভাবিত করে এমন বিভিন্ন বস্তু এড়াতে চেষ্টা করুন, যেমন প্যাডেল নাড়াচাড়া করা ইত্যাদি।

অত্যন্ত জটিল কাজের অবস্থার অধীনে, ইনস্টলেশন পয়েন্টকে কেন্দ্র করে 20 সেমি ব্যাসার্ধের এলাকায় কোন বাধা না থাকলে যন্ত্রটি স্বাভাবিকভাবে কাজ করতে পারে।

ইনস্টলেশন সংযোগ চিত্র:
সর্বাধিক ইনস্টলেশন স্পুল উচ্চতা H সর্বোচ্চ নির্ভর করে ইনস্টলেশন স্পুল ব্যাস D এবং পণ্য লঞ্চ কোণের আকারের উপর। খুব দীর্ঘ ইনস্টলেশন সংযোগ রাডার কর্মক্ষমতা প্রভাবিত করবে.

কেসিং ডাইমেনশন
মিমি একক:

Xi'an Kacise Optronics Tech Co., Ltd নিজেকে একটি সমাধান প্রদানকারী এবং প্রস্তুতকারক বলে মনে করে। আমরা আমাদের OEM গ্রাহকদের জন্য সর্বাধিক নমনীয়তা এবং একটি খরচ-অপ্টিমাইজড অফার অফার করি।
আমরা যা প্রদান করতে পারি:
পরিসরে কাস্টমাইজড শেল সংস্করণ/রঙ, থ্রেড টাইপ(G-থ্রেড/NPT থ্রেড), কাস্টমাইজড সফটওয়্যার, প্রিন্ট, ম্যানুয়াল এবং ক্যাটালগ অন্তর্ভুক্ত রয়েছে। আপনি যদি আপনার পাশে ইনস্টল করতে আগ্রহী হন তবে রাডার মডিউল নিশ্চিতভাবে উপলব্ধ।
