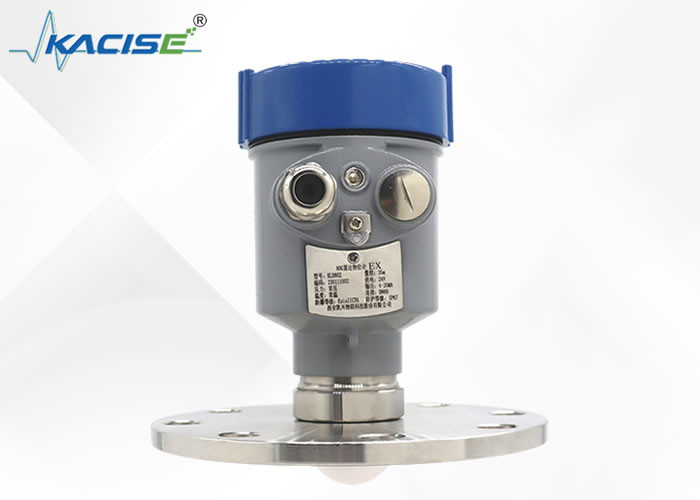

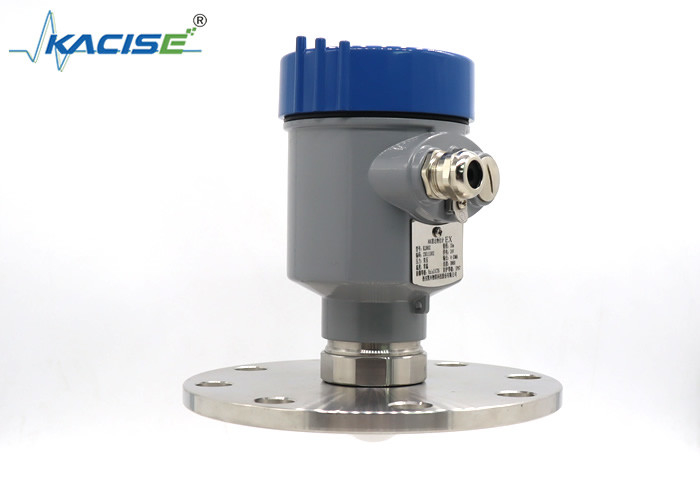

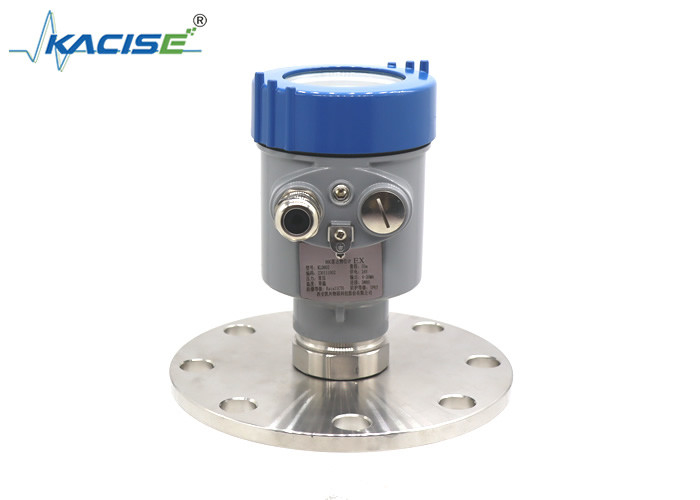

KLD802 Radar Level Sensor With Non Contact PTFE Lens Antenna For Continuous Level Measurement

ক্রমাগত স্তর পরিমাপের জন্য যোগাযোগহীন পিটিএফই লেন্স অ্যান্টেনা সহ কেএলডি 802 রাডার স্তর সেন্সর

পরিচিতি

কেএলডি৮০২ রাডার লেভেল সেন্সর একটি অত্যন্ত উন্নত ডিভাইস। এটিতে একটি অ-যোগাযোগ পিটিএফই লেন্স অ্যান্টেনা রয়েছে, যা এর অসামান্য পারফরম্যান্সের জন্য একটি মূল উপাদান।এই অ্যান্টেনা নকশা পরিমাপ পদার্থ সঙ্গে শারীরিক যোগাযোগ প্রয়োজন ছাড়া ধ্রুবক স্তর পরিমাপ করতে পারবেনএটি বিশেষ করে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে নির্ভুলতা এবং নির্ভরযোগ্যতা অপরিহার্য।সেন্সরটি রডার প্রযুক্তি ব্যবহার করে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ নির্গত করে এবং তারপর প্রতিফলিত সংকেত বিশ্লেষণ করে তরল বা শক্ত পদার্থের মাত্রা সঠিকভাবে নির্ধারণ করেএর টেকসই নির্মাণ এবং সুনির্দিষ্ট পরিমাপ ক্ষমতা সহ, এটি বিভিন্ন শিল্প পরিবেশে কার্যকরভাবে কাজ করতে পারে,কার্যকর প্রক্রিয়া নিয়ন্ত্রণ এবং স্টক ব্যবস্থাপনার জন্য সঠিক এবং রিয়েল-টাইম ডেটা সরবরাহ করা.

বৈশিষ্ট্য

1. যোগাযোগহীন পরিমাপ।
পরিমাপ মাধ্যম বৈশিষ্ট্য বা প্রক্রিয়া অবস্থার পরিবর্তন দ্বারা প্রভাবিত হবে না, যেমন তাপমাত্রা, চাপ বা ধুলো তীব্রতা। সেটিংস সমন্বয় করা সহজ,কন্টেইনার ভরাট ও খালি করার প্রয়োজনীয়তা দূর করে, যন্ত্রটি চালু করার সময় সময় সাশ্রয় করে এবং যন্ত্রটিকে কার্যত রক্ষণাবেক্ষণ মুক্ত করে।

2. বড় পরিমাপ পরিসীমা এবং ছোট অন্ধ এলাকা
পরিমাপ পরিসীমা 0.1 ~ 120m, যা মূলত সাইটে কাজের অবস্থার পরিমাপ প্রয়োজনীয়তা পূরণ করে।

3. অ্যান্টেনা আকার ছোট, মরীচি কোণ ছোট, এবং ফোকাস ক্ষমতা শক্তিশালী
এটি সাইটে রাডার ইনস্টলেশনের জন্য সুবিধাজনক। এটি ট্যাঙ্কের অভ্যন্তরে পরিবেশের জন্য শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে। উদাহরণস্বরূপ, stirring, গরম coils, baffles, ইত্যাদি আছে।ট্যাংক বা সোজা পাইপ মধ্যে পরিমাপ প্রভাব এখনও ভাল.

4. উচ্চ নির্ভুলতা
নির্ভুলতা ±2 মিমি পৌঁছতে পারে, যা নন-মিটারিং ফিল্ড কাজের অবস্থার নির্ভুলতার প্রয়োজনীয়তা পুরোপুরি পূরণ করতে পারে।

5সিগন্যালের তরঙ্গদৈর্ঘ্য কম
এটি গুঁড়া, কণা ইত্যাদির মাত্রা পরিমাপের জন্য ভাল।


পণ্যের মাত্রা
একক মিমিঃ




ইনস্টলেশন পদ্ধতি
ফ্ল্যাঞ্জ ইনস্টলেশন
ফ্ল্যাঞ্জ ইনস্টলেশন ব্যবহার করার সময়, যন্ত্র এবং ট্যাংক মধ্যে সর্বনিম্ন দূরত্ব
দেয়ালের দৈর্ঘ্য ২০০ মিমি।
১টি ডেটাম প্লেন
2 পাত্রে কেন্দ্র বা সমীকরণ অক্ষ


উত্তোলন ইনস্টলেশন


রাডার লেভেল সেন্সর তরল, স্লারি এবং সলিডগুলি পরিমাপ করতে পারে। রাডার লেভেল সেন্সরগুলির চাপ এবং তাপমাত্রা প্রতিরোধ ক্ষমতা রয়েছে এবং পরিমাপের সময় পরিমাপ মাধ্যম দ্বারা প্রভাবিত হবে না,এবং উচ্চ পরিমাপ নির্ভুলতা আছেইনস্টলেশনের ক্ষেত্রে, যদি এটি সঠিকভাবে ব্যবহার এবং ইনস্টল করা যায়, তবে এটি একটি ভাল পরিমাপ প্রভাব থাকবে এবং সঠিক তথ্য নিশ্চিত করবে।
রাডার লেভেল সেন্সর ইনস্টল করার জন্য, আমাদের দুটি পয়েন্টের দিকে মনোযোগ দেওয়া উচিতঃ
একটি হ'ল লক্ষ্য উপাদান স্তরে লক্ষ্য করার পরে উল্লম্ব আক্রমণকারী উপাদান স্তরটি নিশ্চিত করা এবং অন্যটি হ'ল মিথ্যা প্রতিধ্বনি এড়ানো। সুতরাং ইনস্টল করার সময়, আমরা পরামর্শ দিইঃ

1রেডার লেভেল মিটারটি কন্টেইনারের প্রাচীর থেকে অন্তত ২০ সেমি দূরে, পছন্দসইভাবে কন্টেইনারের ব্যাসার্ধের প্রায় ১/৬ অংশে স্থাপন করা উচিত।জল ইনলেট পাইপ উপরে এবং পাত্রে কেন্দ্রে রাডার স্তরগামী ইনস্টল করবেন না, অন্যথায় অনেক মিথ্যা প্রতিধ্বনি থাকবে, যা স্বাভাবিক সংকেত গ্রহণে হস্তক্ষেপ করবে।
2. যদি রেডার লেভেল মিটারটি কনটেইনারের তুলনামূলকভাবে ছোট ব্যাসের কারণে বা অন্যান্য কারণে কনটেইনারের প্রাচীর থেকে উপযুক্ত দূরত্ব বজায় রাখতে না পারে,মিথ্যা প্রতিধ্বনি কন্টেইনার প্রাচীর এবং রাডার স্তর গেজ প্রদর্শিত হবে যখন দূরত্ব ছোট, তাই ডিবাগিং ভবিষ্যতে ত্রুটি এড়ানোর জন্য মিথ্যা echoes সংরক্ষণ করা প্রয়োজন।
3. যদি ইনস্টলেশন ধারক কনকভ বা শঙ্কু হয়, আপনি ইনস্টলেশন মনোযোগ দিতে হবে.রাডার লেভেল গেজের রাডার রেমটি ট্যাঙ্কের নীচের অংশের সর্বনিম্ন বিন্দুতে পৌঁছেছে. যদি তরল স্তর এই বিন্দু থেকে কম হয়, এটি পরিমাপ করা যাবে না। সর্বনিম্ন বিন্দু সামঞ্জস্য করার উদ্দেশ্য পরিমাপ তথ্য সঠিকতা নিশ্চিত করা হয়।


​
