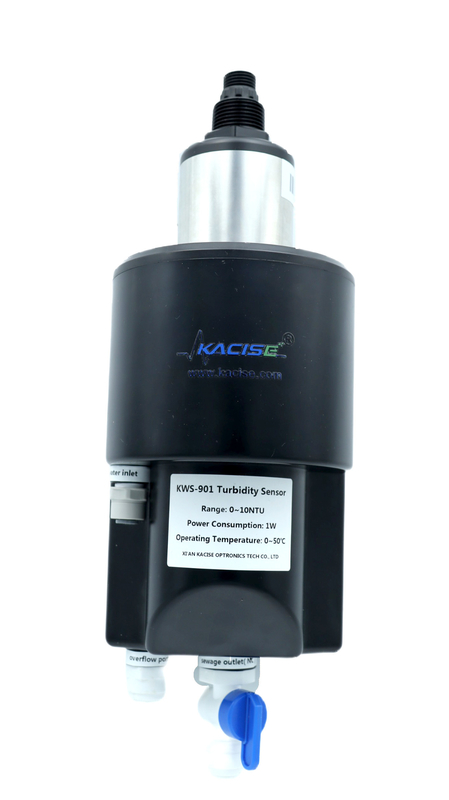

জলের গুণমান পর্যবেক্ষণের জন্য 0~10NTU রেঞ্জ, স্ব-ক্লিনিং ওয়াইপার এবং মডবাস RS485 আউটপুট সহ নিম্ন-পরিসরের টার্বিডিটি সেন্সর

লো-রেঞ্জ টার্বিডিমিটার পানীয় জলের গুণমান অনলাইন পর্যবেক্ষণের জন্য, অতি-লো টার্বিডিটি সনাক্তকরণ সীমা, উচ্চ নির্ভুলতা পরিমাপ সহ। রক্ষণাবেক্ষণ, জল-সংরক্ষণের কাজ এবং ডিজিটাল আউটপুট ছাড়াই সরঞ্জামগুলির বৈশিষ্ট্য রয়েছে। এটি ক্লাউড প্ল্যাটফর্ম এবং মোবাইল ফোনে দূরবর্তী ডেটা পর্যবেক্ষণ এবং RS485-Modbus যোগাযোগ সমর্থন করে। এটি কলের জল, গৌণ জল সরবরাহ, পাইপ নেটওয়ার্ক টার্মিনাল জল, সরাসরি পানীয় জল, ঝিল্লি ফিল্টার করা জল, সুইমিং পুল এবং পৃষ্ঠের জলের অস্বচ্ছতার অনলাইন পর্যবেক্ষণে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

• অতি-লো টার্বিডিটি সনাক্তকরণ সীমা
• উচ্চ-নির্ভুলতা জরিপ
• সরঞ্জামগুলি দীর্ঘ সময়ের জন্য রক্ষণাবেক্ষণ মুক্ত
• জল সংরক্ষণের কাজ এবং ডিজিটাল আউটপুট
• ক্লাউড প্ল্যাটফর্ম এবং মোবাইল ফোনে দূরবর্তী ডেটা পর্যবেক্ষণ সমর্থন করে
• সমর্থন RS-485, MODBUS প্রোটোকল
• স্ব-উন্নত ডিফোমিং, পরিমাপ ইউনিট, কার্যকরভাবে জলের বুদবুদগুলি দূর করে
• সেন্সরটি একটি পরিষ্কার করার ব্রাশের সাথে আসে, যা কার্যকরভাবে হালকা উইন্ডো পরিষ্কার করতে পারে
• অনলাইন টার্বিডিটি বিশ্লেষক স্ট্যান্ডার্ড 90° বিক্ষিপ্ত পদ্ধতি গ্রহণ করে

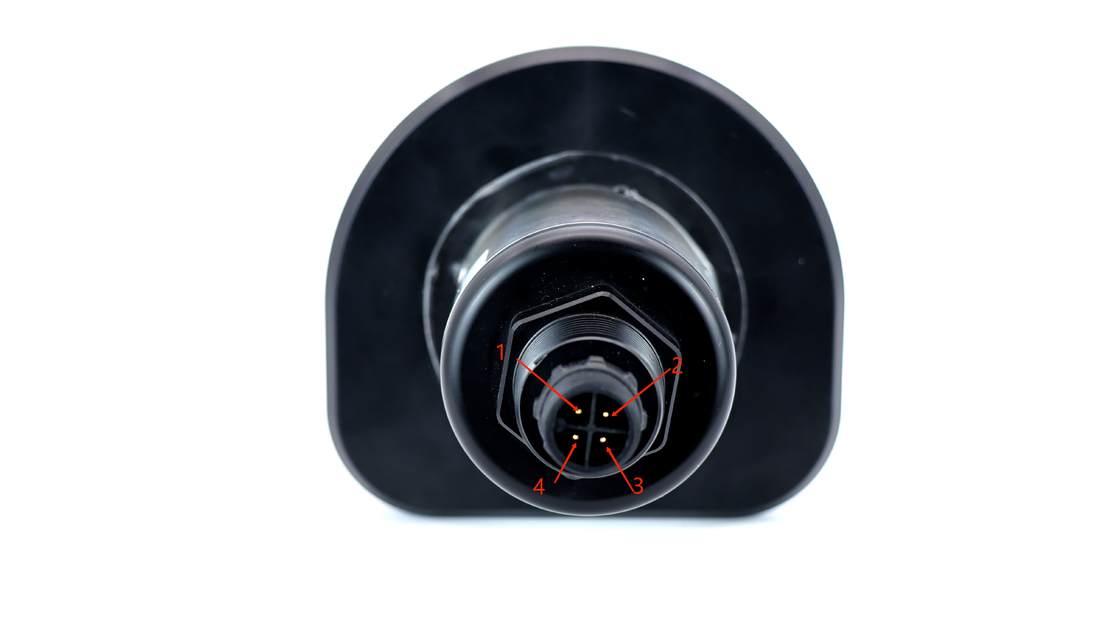

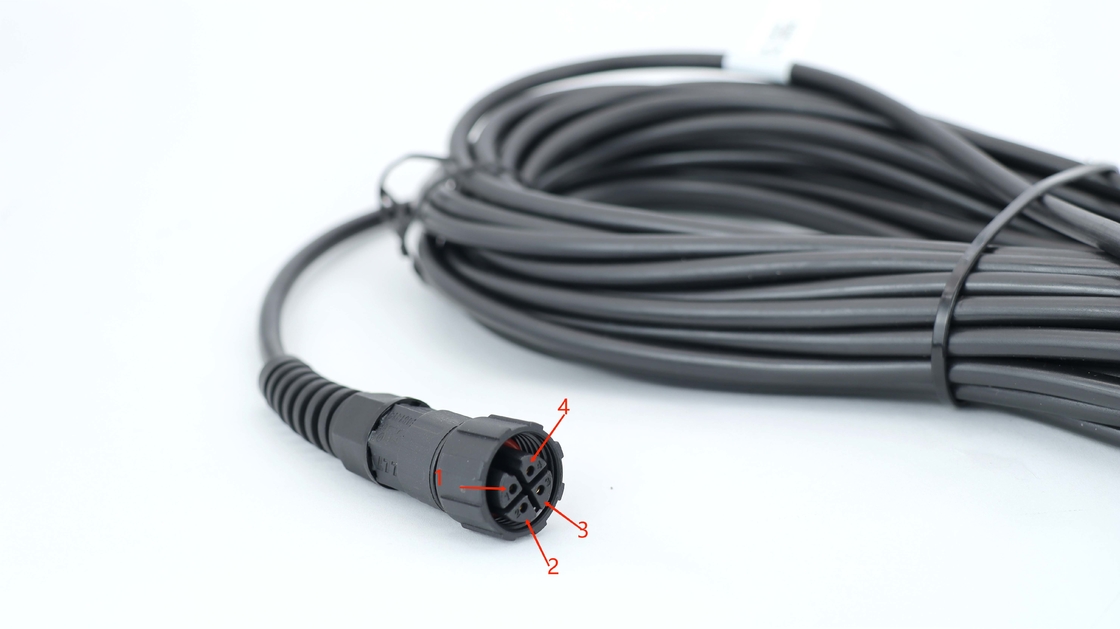

4 তারের AWG-24 বা AWG-26 শিল্ডিং তার। OD = 5.5 মিমি

1. লাল - পাওয়ার (ভিসিসি)
2. সাদা—485 তারিখ_বি ( 485_B)
3. সবুজ—485 তারিখ_A (485_A)
4. কালো—গ্রাউন্ড (GND)
5. খালি তার - ঢাল

প্রকৃত ইনস্টলেশন পরিবেশের উপর ভিত্তি করে মিডপ্লেন ঠিক করতে চিত্র (a) বা চিত্র (b) এ দেখানো ইনস্টলেশন পদ্ধতি নির্বাচন করুন।

(ক) ওয়াল ইনস্টলেশন ডায়াগ্রাম (খ) ব্যাকপ্লেন ইনস্টলেশন ডায়াগ্রাম (গ) মাউন্টিং প্লেটের আকারের মাত্রা

1. নিশ্চিত করুন যে ব্যাকপ্লেন নিরাপদে ইনস্টল করা আছে;
2. অনুগ্রহ করে নিশ্চিত করুন যে প্রচলন স্লটটি নিরাপদে আটকানো আছে;
3. অনুগ্রহ করে নিশ্চিত করুন যে জলের ইনলেট, ওভারফ্লো, এবং স্যুয়ারেজ পাইপগুলি জায়গায় আটকে আছে, এবং ফুটো এড়াতে অবস্থানে দুই পয়েন্ট, তিন পয়েন্ট নীল হাতের ক্লিপ।
4. বিশেষ মনোযোগ: ম্যানুয়াল ড্রেন ভালভ বন্ধ রাখা উচিত এবং শুধুমাত্র পরিষ্কারের জন্য খোলা এবং পরে বন্ধ করা উচিত।

(1) জল নিষ্কাশন করুন

ইনলেট সুইচটি খুলুন, "প্রবাহ নিয়ন্ত্রণকারী ডিভাইস" পরীক্ষা করুন এবং সামঞ্জস্য করুন, যাতে ইনলেট প্রবাহের হার সূচকের প্রয়োজনীয়তার সীমার মধ্যে রাখা হয়;

নিশ্চিত করুন যে স্যুয়ারেজ আউটলেটের ম্যানুয়াল ভালভটি বন্ধ রয়েছে, ফ্লো ট্যাঙ্কের উপরের কভারটি খুলুন এবং ফলিকল ডিভাইসে প্রবাহ শুরু হচ্ছে কিনা তা পর্যবেক্ষণ করুন। যদি প্রবাহিত জল থাকে তবে এটি স্বাভাবিক, এবং যদি কোনও প্রবাহিত জল না থাকে বা প্রবাহের হার খুব ধীর হয় তবে ইনলেট জল এবং প্রবাহ নিয়ন্ত্রণকারী ডিভাইসটি স্বাভাবিকভাবে সেট করা আছে কিনা তা পরীক্ষা করুন।

(2) জল স্টোরেজ ফাংশন পরীক্ষা করুন

উপরের কভারটি খুলুন এবং ফ্লো পুলের মাঝখানে সিলিন্ডারের চেম্বারটি হল জল সঞ্চয় এবং পরিমাপের পুল। পানি স্বাভাবিকভাবে সংরক্ষণ করা হয়েছে কিনা এবং অবশিষ্ট মুখ থেকে ছিটকে না যাওয়া পর্যন্ত তরল স্তর ধীরে ধীরে বাড়ে কিনা তা পরীক্ষা করুন। একই সময়ে, ফ্ল্যাশলাইটের মতো আলোর সরঞ্জামের সাহায্যে পরিমাপ পুলে অমেধ্য এবং অবশিষ্টাংশ আছে কিনা তা পরীক্ষা করুন, যদি সেখানে অমেধ্য থাকে, আবার জল সংরক্ষণ করার আগে সেগুলি নিষ্কাশন করুন বা অপসারণ করুন।

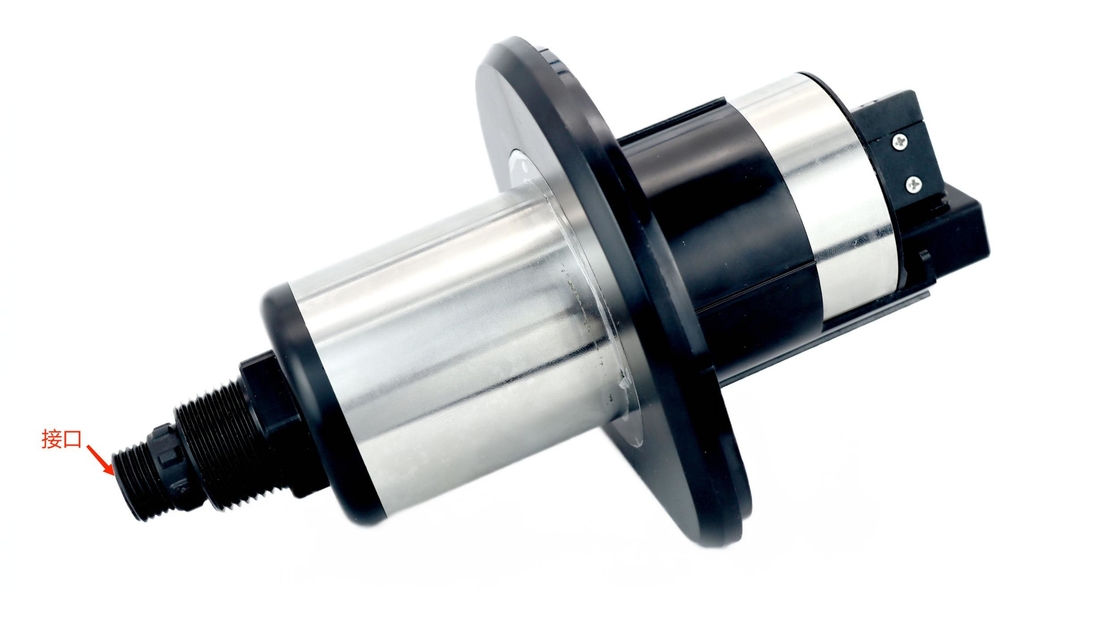

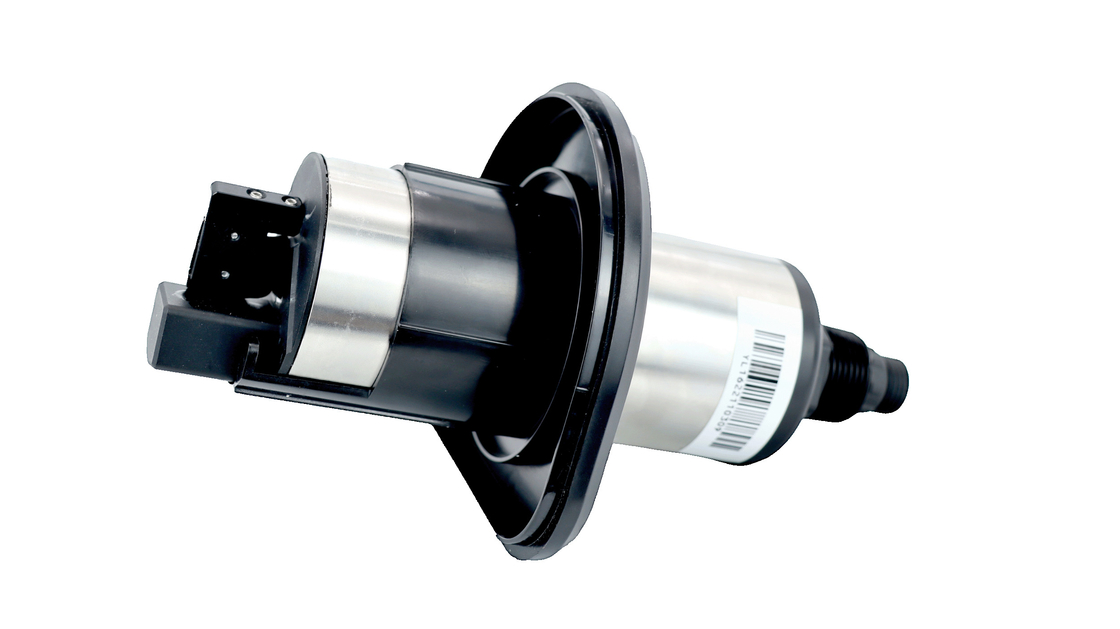

(3) টার্বিডিটি প্রোব ইনস্টল করুন

উপরের কভারে টার্বিডিটি সেন্সর ঢোকান এবং উপরের কভার কার্ড স্লটে স্ক্রু করুন, তারপর পুরোটা ফ্লো পুলে ঢোকান এবং উপরের কভারটিকে ফ্লো পুলের কভারের কাছাকাছি করুন।

(4) শক্তি আপ

উপরের প্রক্রিয়াটি সম্পন্ন করার পরে, সেন্সরটি চালিত হতে পারে এবং অধিগ্রহণ প্রোটোকল, ট্রান্সমিটার ইত্যাদি দ্বারা পরিমাপ করা যেতে পারে।

টার্বিডিটি সেন্সরটি সরাসরি ইনস্টল এবং ব্যবহার করা যেতে পারে এবং প্রথম ইনস্টলেশনের জন্য দ্বিতীয় ক্রমাঙ্কনের প্রয়োজন নেই। গ্রাহকের প্রয়োজন হলে বা পরবর্তী রক্ষণাবেক্ষণে ডেটা অফসেট পাওয়া গেলে, আমাদের কোম্পানি একক-পয়েন্ট ক্রমাঙ্কনের জন্য জলের নমুনা হিসাবে ট্যাপের জল ব্যবহার করার পরামর্শ দেয় এবং ক্রমাঙ্কন পরামিতিগুলি আমাদের হোস্ট কম্পিউটারের মাধ্যমে বা যোগাযোগ প্রোটোকল রেজিস্টারের আকারে লেখা যেতে পারে।

সঠিক পাঠ বজায় রাখার জন্য পরিষ্কার-পরিচ্ছন্নতা খুবই গুরুত্বপূর্ণ।

সরবরাহ ভোল্টেজ হল DC, ভোল্টেজের মান হল DC12-24V, এবং ভোল্টেজ স্থিতিশীল

পাইপ থেকে জল আছে;

আগত জল সঞ্চালন ট্যাংক মধ্যে প্রবাহিত হতে পারে;

সঞ্চালন ট্যাঙ্কের খাঁড়িতে জল ওভারফ্লো নেই।

আগত জল স্বাভাবিক তা নির্ধারণের উপর ভিত্তি করে, সঞ্চালন ট্যাঙ্কের তরল স্তর স্বাভাবিক এবং কোনও জল ওভারফ্লো নেই:

পরিদর্শন সরঞ্জাম (ব্যাকপ্লেন, ব্যাকপ্লেন, অভ্যন্তরীণ সঞ্চালন ট্রফ) জল আছে কিনা, যদি জল থাকে, যা জলের পরিস্থিতির আগে বিদ্যমান ছিল, এই ঘটনার কারণ দুটি, একটি হল জলের চাপ, সরাসরি সঞ্চালন ট্যাঙ্ক থেকে জল ওভারফ্লো, দ্বিতীয়, দুর্বল নিষ্কাশন, সঞ্চালন ট্যাঙ্ক থেকে জল ছিটকে যাওয়ার কারণ, যদি আমরা খুব বড় জলের চাপ বাতিল করতে পারি, তাহলে জলের চাপ খুব বেশি।

মিটার বন্ধ করুন, ফ্লো স্লট থেকে সেন্সরটি সরান এবং সেন্সরটি পরিষ্কার করুন।

একটি হালকা গর্ত পরিষ্কার করার সময়, আপনাকে এটি একটি তুলো দিয়ে পরিষ্কার করতে হবে, বিশেষত অ্যালকোহলে ডুবানো একটি তুলো সোয়াব ব্যবহার করে। যদি সাইটে কোন অ্যালকোহল না থাকে, একটি শুকনো তুলো সোয়াব ব্যবহার করুন, যদি না হয়, একটি কাগজের তোয়ালে ব্যবহার করুন।

সেন্সরে পাওয়ার। পরিমাপ অবস্থায় প্রবেশ করার পরে, সাদা প্রাচীরের সাথে সেন্সরের অপটিক্যাল পোর্টটি সারিবদ্ধ করুন। সাধারণত, আপনি লেজার পয়েন্টারগুলির মতো সেন্সর থেকে মাঝে মাঝে লাল দাগগুলি পর্যবেক্ষণ করতে পারেন এবং খালি চোখে অনুভূত উজ্জ্বলতা লেজার পয়েন্টারগুলির চেয়ে কম হওয়া উচিত নয়। আলোর উত্সগুলির সাধারণ ফল্ট অবস্থা হল:

1. পাওয়ার-অন করার পরে কোনও পরিবর্তন এবং কোনও আলো নিঃসরণ নেই;
2. লাল দাগটি অন্ধকার, লেজার পয়েন্টারের চেয়ে অনেক কম উজ্জ্বল;
3. যখন সেন্সরের আলোর গর্তটি জলের দাগ মুক্ত বলে নিশ্চিত করা হয়, তখন লাল দাগ নির্গত হয়, ঘনীভূত লাল উজ্জ্বল দাগ নয়।

আলোর উত্স ব্যর্থতায়, সেন্সরটি ফ্লো স্লট থেকে সরানো যেতে পারে এবং মেরামত এবং ক্রমাঙ্কনের জন্য প্রস্তুতকারকের কাছে ফেরত পাঠানো যেতে পারে। ফ্লো স্লটে সেন্সর ঢোকানোর আগে, যন্ত্রটিকে পাওয়ার বন্ধ করা প্রয়োজন; এটিকে সঞ্চালন স্লটে রাখার পরে, আপনার হাত দিয়ে এটিকে কিছুটা টিপুন যাতে এটি জায়গায় ঢোকানো হয় এবং কাত না হয়। আপনি যন্ত্রের পাশ থেকে সেন্সর জায়গায় আছে কিনা তা পর্যবেক্ষণ করতে পারেন।

একটি টিউব ব্রাশ ব্যবহার করে, ফ্লো ট্যাঙ্কটি পরিষ্কার করুন এবং নিশ্চিত করুন যে ট্যাঙ্কের নীচে এবং পাশের দেয়ালগুলি দৃশ্যমান পলল মুক্ত।

উপরোক্ত রক্ষণাবেক্ষণ সম্পূর্ণ হওয়ার পরে, জল গ্রহণ এবং অনুসন্ধান সংগ্রহের মতো রুটিন পরিমাপের কাজ পুনরায় আরম্ভ করা যেতে পারে এবং যাচাইকরণের কাজ যেমন পরিমাপের মান তুলনা এবং একক-পয়েন্ট ক্রমাঙ্কন ক্ষেত্রের প্রয়োজনীয়তা অনুসারে সম্পন্ন করা যেতে পারে।

সারণী 5-1 নিম্ন-রেঞ্জ টার্বিডিমিটারের সম্মুখীন হওয়া সাধারণ সমস্যার লক্ষণ, সম্ভাব্য কারণ এবং প্রস্তাবিত সমাধান তালিকাভুক্ত করে। যদি আপনার উপসর্গ না থাকে বা কোনো সমাধান আপনার সমস্যার সমাধান না করে, তাহলে আমাদের সাথে যোগাযোগ করুন।

সারণি 5-1 সাধারণ প্রশ্নের তালিকা

1. ওয়ারেন্টি সময়কাল 1 বছর (ভোগ্য দ্রব্য ব্যতীত)।
2. এই গুণমানের নিশ্চয়তা নিম্নলিখিত ক্ষেত্রে কভার করে না।
1. বলপ্রয়োগের কারণে, প্রাকৃতিক দুর্যোগ, সামাজিক অস্থিরতা, যুদ্ধ (ঘোষিত বা অঘোষিত), সন্ত্রাসবাদ, যুদ্ধ বা কোনো সরকারি বাধ্যবাধকতার কারণে ক্ষতি।
2. অপব্যবহার, অবহেলা, দুর্ঘটনা, বা অনুপযুক্ত প্রয়োগ এবং ইনস্টলেশন দ্বারা সৃষ্ট ক্ষতি।
3. আমাদের কোম্পানিতে পণ্য ফেরত পাঠানোর জন্য মালবাহী চার্জ।
4. ওয়ারেন্টির আওতায় থাকা যন্ত্রাংশ বা পণ্যের দ্রুত বা এক্সপ্রেস শিপিংয়ের জন্য মালবাহী চার্জ।
5. স্থানীয়ভাবে ওয়ারেন্টি মেরামত করতে ভ্রমণ করুন।
3. এই ওয়্যারেন্টিতে আমাদের কোম্পানির পণ্য সম্পর্কিত ওয়ারেন্টির সম্পূর্ণ বিষয়বস্তু অন্তর্ভুক্ত রয়েছে।
1. এই ওয়ারেন্টিটি ওয়ারেন্টির শর্তাবলীর একটি চূড়ান্ত, সম্পূর্ণ, এবং একচেটিয়া বিবৃতি গঠন করে এবং আমাদের কোম্পানির নামে কোনো ব্যক্তি বা এজেন্ট অন্য ওয়ারেন্টি স্থাপনের জন্য অনুমোদিত নয়।
2. উপরে বর্ণিত হিসাবে মেরামত, প্রতিস্থাপন, বা অর্থ ফেরত দেওয়ার প্রতিকারগুলি হল ব্যতিক্রমী ক্ষেত্রে যা এই ওয়ারেন্টি লঙ্ঘন করে না এবং প্রতিস্থাপন বা অর্থ প্রদানের প্রতিকারগুলি আমাদের পণ্যগুলির জন্যই। কঠোর দায়বদ্ধতা বা অন্যান্য আইনি তত্ত্বের উপর ভিত্তি করে, আমাদের কোম্পানি একটি ত্রুটিপূর্ণ পণ্য বা অবহেলামূলক অপারেশন দ্বারা সৃষ্ট অন্য কোনো ক্ষতির জন্য দায়ী থাকবে না, এই শর্তগুলির সাথে কার্যকারণগতভাবে সম্পর্কিত যে কোনো পরবর্তী ক্ষতি সহ।

RS485 কমিউনিকেশন প্রোটোকল MODBUS কমিউনিকেশন প্রোটোকল ব্যবহার করে এবং সেন্সরগুলিকে ক্রীতদাস হিসেবে ব্যবহার করা হয়।

ডেটা বাইট বিন্যাস।

ডেটা পড়ুন এবং লিখুন (স্ট্যান্ডার্ড MODBUS প্রোটোকল)

ডিফল্ট ঠিকানা 0x01, ঠিকানা রেজিস্টার দ্বারা পরিবর্তন করা যেতে পারে

হোস্ট কল (হেক্সাডেসিমেল)

01 03 00 00 00 01 84 0A

স্লেভ উত্তর (হেক্সাডেসিমেল)

01 03 02 00 xx xx xx xx

হোস্ট কল (হেক্সাডেসিমেল)

01 10 1B 00 00 01 02 01 00 0C C1

স্লেভ উত্তর (হেক্সাডেসিমেল)

01 10 1B 00 00 01 07 2D

1. একটি 16-বিট রেজিস্টারকে হেক্সাডেসিমাল এফএফ (অর্থাৎ, সমস্ত 1s) হিসাবে প্রিসেট করুন এবং এই নিবন্ধটিকে CRC রেজিস্টার বলুন।
2. 16-বিট CRC রেজিস্টারের নীচের 8 বিটের সাথে প্রথম 8-বিট বাইনারি ডেটা (কমিউনিকেশন ইনফরমেশন ফ্রেমের প্রথম বাইট উভয়ই) আইএসও-ওরিং করা এবং ফলাফলটিকে CRC রেজিস্টারে রাখা, উপরের 8 বিট ডেটা অপরিবর্তিত রেখে।
3. সর্বোচ্চ বিটটি 0 দিয়ে পূরণ করতে CRC রেজিস্টারের বিষয়বস্তু এক বিট ডানে (নিম্ন দিকের দিকে) স্থানান্তর করুন এবং ডান শিফটের পরে শিফট-আউট বিটটি পরীক্ষা করুন।
4. যদি স্থানান্তরিত বিটটি 0 হয়: ধাপ 3 পুনরাবৃত্তি করুন (আবার ডানদিকে এক বিট স্থানান্তর করুন); শিফট আউট বিট 1 হলে, সিআরসি রেজিস্টার এবং বহুপদী A001 (1010 0000 0000 0001) iso-অর জন্য।
5. 8 বার ডান স্থানান্তর না হওয়া পর্যন্ত 3 এবং 4 ধাপগুলি পুনরাবৃত্তি করুন যাতে সমগ্র 8-বিট ডেটা সম্পূর্ণরূপে প্রক্রিয়া করা হয়।
6. যোগাযোগ তথ্য ফ্রেমের পরবর্তী বাইটের জন্য ধাপ 2 থেকে 5 পুনরাবৃত্তি করুন।
7. উপরের ধাপগুলি অনুসারে এই যোগাযোগ তথ্য ফ্রেমের সমস্ত বাইট গণনা করার পরে প্রাপ্ত 16-বিট CRC রেজিস্টারের উচ্চ এবং নিম্ন বাইট বিনিময় করুন।
8. চূড়ান্ত CRC রেজিস্টার বিষয়বস্তু নিম্নরূপ প্রাপ্ত হয়: CRC কোড.

ধাপ 1: 17.625 এর ফ্লোটিং পয়েন্ট উপস্থাপনাকে একটি বাইনারি ফ্লোটিং পয়েন্টে রূপান্তর করুন

প্রথমত, পূর্ণসংখ্যা অংশের বাইনারি উপস্থাপনা খুঁজুন

17 = 16 + 1 = 1×2⁴+ 0×2³+ 0×2²+ 0×2¹+ 1×2⁰

সুতরাং পূর্ণসংখ্যা অংশ 17 এর বাইনারি উপস্থাপনা হল 10001B

তারপর ভগ্নাংশের বাইনারি উপস্থাপনা খুঁজুন

0.625= 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

সুতরাং দশমিক অংশ 0.625 এর বাইনারি উপস্থাপনা হল 0.101B

সুতরাং 17.625-এর জন্য বাইনারি আকারে ভাসমান বিন্দু সংখ্যা হল 10001.101B

ধাপ 2: সূচক খুঁজতে স্থানান্তর করুন।

1.0001101B, এবং 10001.101B = 1.0001101 B x 2 পেতে দশমিক বিন্দুর আগে শুধুমাত্র একটি স্থান বাকি না থাকা পর্যন্ত 10001.101B বাম দিকে সরান⁴. সুতরাং সূচকীয় অংশ হল 4, যা 127-এ যোগ করলে 131 হয়ে যায়, যার বাইনারি উপস্থাপনা হল 10000011B

ধাপ 3: শেষ সংখ্যা গণনা করুন

1.0001101B-এর দশমিক বিন্দুর আগে 1 সরানো হলে 0001101B অনুগামী সংখ্যা পাওয়া যায় (কারণ দশমিক বিন্দুর আগে 1 অবশ্যই 1 হতে হবে, IEEE নির্দিষ্ট করে যে দশমিক বিন্দুর পরে শুধুমাত্র একটি রেকর্ড করা উচিত)। 23-বিট ট্রেলিং নম্বরগুলির জন্য একটি গুরুত্বপূর্ণ নোট: প্রথম বিট (অর্থাৎ লুকানো বিট) সংকলিত হয় না। লুকানো বিটটি বিভাজকের বাম দিকের বিট, যা সাধারণত 1 এ সেট করা হয় এবং চাপা দেওয়া হয়।

ধাপ 4: প্রতীক বিট সংজ্ঞা

একটি ধনাত্মক সংখ্যার একটি সাইন ডিজিট 0 এবং একটি নেতিবাচক সংখ্যার একটি সাইন ডিজিট 1, তাই 17.625 এর একটি সাইন ডিজিট 0 আছে।

ধাপ 5: ফ্লোটিং পয়েন্টে রূপান্তর করুন

1 সংখ্যার চিহ্ন + 8 সংখ্যার সূচক + 23 সংখ্যার ম্যান্টিসা

0 10000011 00011010000000000000000B (হেক্সাডেসিমেলে 0x418D0000 এর সাথে সম্পর্কিত)

ধাপ 1: হেক্সাডেসিমেল সংখ্যা 0x427B6666 কে বাইনারি ফ্লোটিং পয়েন্ট নম্বর 0100 0010 0111 1011 0110 0110 0110 0110 0110B সাইন, এক্সপোনেন্ট এবং ম্যান্টিসা বিট 0100 এ রূপান্তর করুন 11110110110110011001100110b

1 সংখ্যার চিহ্ন + 8 সংখ্যার সূচক + 23 সংখ্যার ম্যান্টিসা

সাইন বিট এস:

ইনডেক্স বিট E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

শেষ সংখ্যা M: 11110110110011001100110B = 8087142

ধাপ 2: ফ্লোটিং পয়েন্ট সংখ্যা গণনা করা

ডি =(-1)⁵×(1.0=M/2²³) ×2^ই-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
