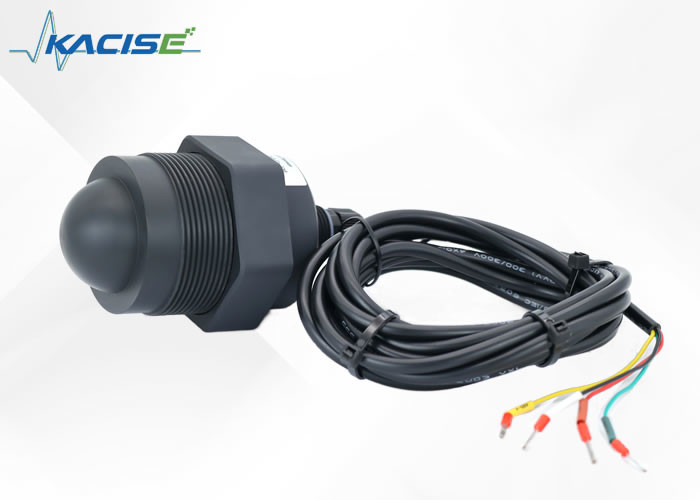

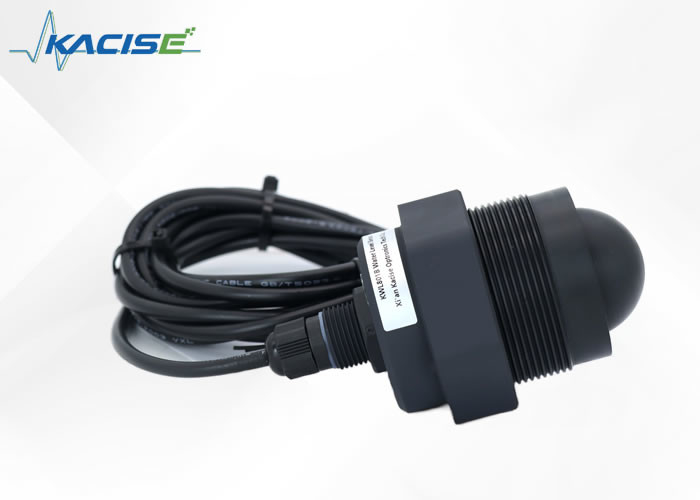

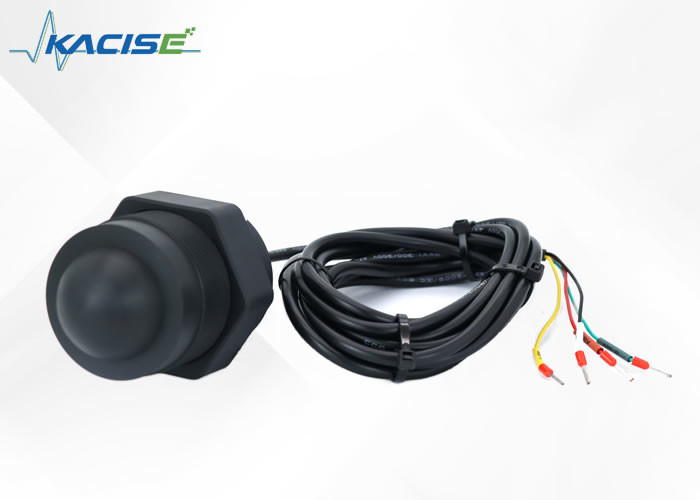

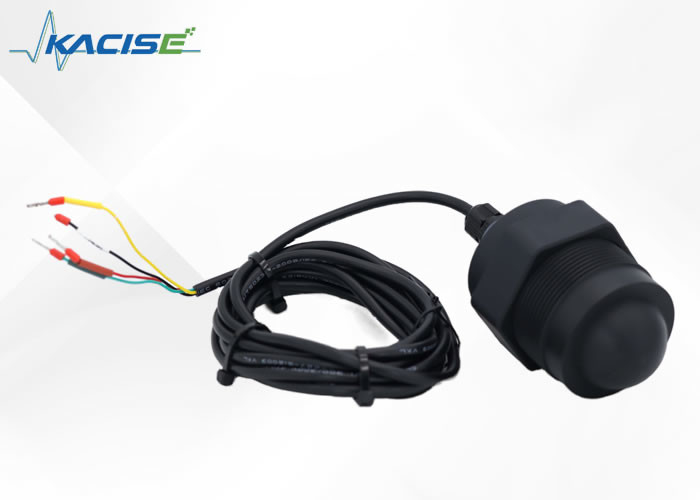

সঠিক ট্যাঙ্ক লেভেল মনিটরিংয়ের জন্য IP68 ওয়াটারপ্রুফ এবং RS485 যোগাযোগ সহ 80GHz রাডার লেভেল গেজ

KWL801B-RS485 রাডার লেভেল সেন্সর লেভেল মিটারের জন্য জাতীয় স্ট্যান্ডার্ড DB50/T 826-2017-এ বর্ণিত স্ট্যান্ডার্ড স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।এর মূল উপাদান একটি সম্পূর্ণরূপে সিল IP68 জলরোধী সঙ্গে ডিজাইন করা হয়.

পণ্যটির সর্বাধিক পরিমাপ পরিসীমা 40 মিটার পর্যন্ত প্রসারিত হয়, একটি সর্বনিম্ন অন্ধ দাগ 6 সেন্টিমিটারের কম।

এর উচ্চতর ফ্রিকোয়েন্সি এবং বৃহত্তর ব্যান্ডউইথের কারণে, এটি উচ্চতর নির্ভুলতা অর্জন করে। উপরন্তু, পণ্যটিতে ইনস্টলেশনের জন্য একটি স্থির ব্র্যাকেট অন্তর্ভুক্ত রয়েছে।

রাডার লেভেল সেন্সরটি টাইম ডোমেইন রিফ্লেকশন (টিডিআর) নীতির উপর ভিত্তি করে তৈরি। বৈদ্যুতিন চৌম্বকীয় ধাক্কা হালকা গতির সাথে তারের বা জোনব বরাবর ছড়িয়ে পড়ে।যখন এটি পরিমাপ মাধ্যমের পৃষ্ঠের সাথে মিলিত হয়, রাডার লেভেল মিটারের পালসের একটি অংশ প্রতিফলিত হয় যাতে একই পথ ধরে পালস ট্রান্সমিটারে একটি প্রতিধ্বনি ফিরে আসে,এবং ট্রান্সমিটার এবং পরিমাপ মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব হয় সরাসরি অনুপাত হিসাবে প্রসারণ সময় পলস, তাই স্তরের উচ্চতা গণনা করা হয়।

• স্ব-বিকাশিত সিএমওএস মিলিমিটার-ওয়েভ আরএফ চিপের উপর ভিত্তি করে
• আরও কমপ্যাক্ট আরএফ আর্কিটেকচার
• উচ্চতর সংকেত-শব্দ অনুপাত
• ছোট মৃত অঞ্চল
• ৫ গিগাহার্টজ ওয়ার্কিং ব্যান্ডউইথ
• উচ্চতর পরিমাপ রেজোলিউশন এবং পরিমাপের নির্ভুলতা
• ইনস্টলেশন পরিবেশে হস্তক্ষেপের প্রভাব কম
• আরো সুবিধাজনক ইনস্টলেশন এবং
• সমন্বিত সমতল অ্যান্টেনার আধুনিক নকশা

1. প্যাকেজিং বক্স থেকে সেন্সরটি বের করুন, নির্দেশিকা অনুযায়ী প্যাকিং তালিকাটি সাবধানে পরীক্ষা করুন এবং সরঞ্জাম আনুষাঙ্গিকগুলি সম্পূর্ণ কিনা তা পরীক্ষা করুন।
2. প্রোডাক্টের ইনস্ট্রাকশন ম্যানুয়াল এবং প্রোডাক্ট সার্টিফিকেট সাবধানে পড়ুন ।
3. যন্ত্রের চেহারা কোন ক্ষতি আছে কিনা পরীক্ষা করুন, বিশেষ করে প্রধান ইউনিট অক্ষত কিনা, এবং এটি overturned প্রতিরোধ করার জন্য সঠিকভাবে প্রধান ইউনিট স্থাপন যত্নশীল হতে.

সেন্সর ইনস্টল করার আগে দয়া করে নিচের মত পরীক্ষা করুনঃ

• ইনস্টলেশন সাইটে মিডিয়ামের উপরে গাছ বা অন্যান্য ধ্বংসাবশেষ রয়েছে কিনা।
• মাউন্টিং ব্র্যাকেটটি অনুভূমিকভাবে ইনস্টল করা আছে কিনা।
• যখন মাউন্টিং ব্র্যাকেটটি অনুভূমিকভাবে ইনস্টল করা যায় না, তখন আপনাকে সেন্সরের পৃষ্ঠের গ্রেডিয়েন্টারের অনুযায়ী ব্র্যাকেটটি সামঞ্জস্য করতে হবে যাতে সেন্সরটি অনুভূমিক অবস্থানে থাকে তা নিশ্চিত করতে হয়।

1. নিশ্চিত করুন যে সেন্সরটি মাঝারি পৃষ্ঠের প্রতিস্থাপিত।
2. ট্রান্সমিটিং রেমকে ইন্টারফারেন্স অবজেক্টগুলিকে বিকিরণ করা এবং মিথ্যা প্রতিধ্বনি তৈরি করা থেকে বিরত রাখুন।

সাধারণ কাজের অবস্থার জন্য নিচের বিষয়গুলো দেখুনঃ

উপরের গহ্বরের ইনস্টলেশন নিম্ন গহ্বরের ইনস্টলেশন

নিশ্চিত করুন যে, রাডার লেভেল মিটারটি মাঝারি পৃষ্ঠের ওপর লম্বভাবে স্থাপন করা হয়েছে।

ইন্ক্লিয়েন্স রিসিভ সিগন্যালের প্রস্থকে দুর্বল করে এবং স্বাভাবিক পরিসরে প্রভাব ফেলে।

মনোযোগঃ

ইনস্টলেশনের সময় ঝামেলা এড়াতে সেন্সরটি স্থির রাখতে চেষ্টা করুন এবং আশেপাশের পরিবেশকে যতটা সম্ভব উন্মুক্ত রাখুন।

1. সেন্সর এবং মিডিয়াম পৃষ্ঠের মধ্যে দূরত্ব 30cm এর বেশি হওয়া উচিত যাতে সেন্সরের সামনের মুখ (অ্যান্টেনা) পরিমাপ মাধ্যমের সাথে লম্ব হয়।
2. সেন্সর এবং ট্যাংকের প্রান্ত, পুলের প্রান্ত, নদীর বাঁধের প্রান্ত এবং পুলের প্রান্তের মধ্যে দূরত্ব ০.৫ মিটারের বেশি;
3. মডিউলটি ইনস্টল করার জন্য ছোট ওঠানামা সহ জলের পৃষ্ঠের অবস্থান নির্বাচন করুন (জল ইনজেকশন পোর্ট, আউটলেট এবং বড় ওঠানামা সহ অন্যান্য জলের পৃষ্ঠে ইনস্টল না করার চেষ্টা করুন,যত বেশি জল পৃষ্ঠের ওঠানামা হবে, পরিমাপের নির্ভুলতা যত খারাপ হবে)

সেন্সর সিরিয়াল পোর্ট যোগাযোগ ব্যবহার করে, এবং ডিফল্ট পরামিতি নিম্নরূপঃ

ফ্রেমের মধ্যে টাইম আউট 50ms.

জল স্তর পরিমাপকারী Modbus RTU যোগাযোগ প্রোটোকল ব্যবহার করে বাহ্যিকভাবে যোগাযোগ করে। প্রতিটি সম্পূর্ণ ডেটা ফ্রেমে রয়েছেঃ ঠিকানা ক্ষেত্র, ফাংশন কোড, ডেটা এবং চেকসাম।চেকসাম হল ডেটা ফ্রেমের CRC16 চেক ডেটাসেন্সরের জন্য ডিফল্ট কারখানার ঠিকানা 0x7F।

অনুরোধের কমান্ড ফরম্যাট এবং রাডার রেসপন্স ডেটা ফরম্যাট নিম্নরূপ বর্ণনা করা হয়েছেঃ

অনুরোধঃ

উত্তর:

N: রেজিস্টারের সংখ্যা

অনুরোধঃ

উত্তর:

N: রেজিস্টারের সংখ্যা

অনুরোধঃ

উত্তর:

N: রেজিস্টারের সংখ্যা

দ্রষ্টব্যঃ কিছু পরামিতির রেজিস্টার ঠিকানা এবং ডেটা টাইপ হোস্ট কম্পিউটার সফটওয়্যার দ্বারা সংশোধন করা যেতে পারে। রেজিস্টার ঠিকানা বা ডেটা টাইপ সংশোধন করার পরে,সংশ্লিষ্ট Modbus অপারেশন নির্দেশাবলীও সংশ্লিষ্টভাবে পরিবর্তন হবে, যেমনঃ ফাঁকা উচ্চতা পড়ার জন্য ডিফল্ট নির্দেশ 0x 7F 04 0A 0F 00 02 48 0E। যদি ফাঁকা উচ্চতার রেজিস্টারটি 00 01 এ পরিবর্তন করা হয়,ফাঁকা উচ্চতা পড়ার নির্দেশনা 0x 7F 04 00 01 00 02 2A 15 এ পরিবর্তন করা হয়.

নোটঃ

• a. ডিফল্ট ডিভাইস ঠিকানা হল 0x7F;
• b. ডেটাতে ভাসমান প্রকারের ডেটা IEEE754 বাইনারি ভাসমান বিন্দু গাণিতিক স্ট্যান্ডার্ড গ্রহণ করে, প্রথম 16 বিটের নিম্ন (CDAB);
• c. নিম্নলিখিত উদাহরণে, প্রতিটি পরামিতির সাথে সংশ্লিষ্ট রেজিস্টার ঠিকানাটি ডিফল্ট ঠিকানা। যদি রেজিস্টারের ঠিকানাটি হোস্ট কম্পিউটার দ্বারা সংশোধন করা হয়,Modbus অপারেশন নির্দেশে রেজিস্টার ঠিকানা সংশ্লিষ্টভাবে পরিবর্তন করা উচিত;
• d. নিচের উদাহরণে, প্রতিটি পরামিতির ডেটা সংজ্ঞা (ডেটা টাইপ/ইউনিট) ডিফল্ট কনফিগারেশনের অনুযায়ী বিশ্লেষণ করা হয়।যদি হোস্ট কম্পিউটারের মাধ্যমে ডেটা সংজ্ঞা (ডেটা টাইপ/ইউনিট) পরিবর্তন করা হয়, তথ্য পাঠ এবং বিশ্লেষণ সংশোধন করা উচিত;

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (এম), ডেটা দৈর্ঘ্য 4 বাইট, এবং সর্বনিম্ন 16 বিট প্রথম হয়।

ত্রুটি কোডঃ

• 1 যখন ইনস্টলেশন উচ্চতা সেট করা হয় না, স্তর গণনা করা যাবে না, এবং আউটপুট 0xFC FC FC;
• 2 যখন পরিমাপের ফলাফল পরিসীমা অতিক্রম করে, 0xFF FF FF FF;
• 3 যখন সেন্সরটি অন্ধ এলাকায় থাকে, তখন 0xFE FE FE FE আউটপুট;
• ৪. যখন সেন্সর ইকো এনার্জি অপর্যাপ্ত হয়, তখন আউটপুট 0xFD FD FD FD;

উদাহরণ 1:

অনুরোধঃ 7F 04 0A 0B 00 02 09 CF

উত্তর: 7F 04 04 00 00 41 30 55 C7

তথ্যের অংশ 0x 00 00 41 30 ভাসমান বিন্দুতে রূপান্তরিত হয়, অর্থাৎ 11.00 মিটার।

উদাহরণ ২:

অনুরোধঃ 7F 04 0A 0B 00 02 09 CF

Re: 7F 04 04 FC FC FC FC D4 A2

তথ্য অংশে, 0x FC FC FC FC একটি ত্রুটি কোড, যা নির্দেশ করে যে মাউন্ট উচ্চতা সেট করা হয় নি (স্তর গণনা করা যাবে না) ।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (এম), ডেটা দৈর্ঘ্য 4 বাইট, এবং সর্বনিম্ন 16 বিট প্রথম হয়।

ত্রুটি কোডঃ

• 1 যখন পরিমাপের ফলাফল পরিসীমা অতিক্রম করে, 0xFF FF FF FF;
• 2 যখন সেন্সরটি অন্ধ এলাকায় থাকে, তখন 0xFE FE FE FE আউটপুট;
• ৩. যখন সেন্সরের ইকো এনার্জি অপর্যাপ্ত হয়, তখন আউটপুট 0xFD FD FD FD FD;

উদাহরণ 1:

অনুরোধঃ 7F 04 0A 0F 00 02 48 0E

উত্তর: 7F 04 04 31 13 40 10 AA B6

ডেটা অংশ 0x 31 13 40 10 ভাসমান বিন্দুতে রূপান্তরিত হয়, অর্থাৎ 2.253 মিটার।

উদাহরণ ২:

অনুরোধঃ 7F 04 0A 0F 00 02 48 0E

উত্তর: 7F 04 04 FE FE FE F4 7B

ডেটা অংশ 0x FE FE FE FE হল ত্রুটি কোড, যা নির্দেশ করে যে সেন্সরটি অন্ধ এলাকায় রয়েছে এবং কোনও বৈধ ডেটা পড়া যায় না।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ int16 ডেটা, এবং ডেটা দৈর্ঘ্য 2 বাইট।

উদাহরণঃ

অনুরোধঃ FF 03 20 01 00 01 CB D4

উত্তর: 7F 03 02 00 7F D1 AE

ডেটা অংশ 0x 00 7F পূর্ণসংখ্যা ডেটাতে রূপান্তরিত হয়, যা 127 বা 0x7F।

দ্রষ্টব্যঃ Baud হার শুধুমাত্র সমর্থন করেঃ 4800,9600,19200,38400,115200

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ int32(big) ডেটা, এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 02 00 02 64 15

উত্তর: 7F 03 04 00 00 25 80 7F 04

তথ্য অংশ 0x 00 00 25 80 পূর্ণসংখ্যা তথ্য রূপান্তর করা হয়, যা 9600 হয়।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা প্রকারটি int32 ডেটা, এবং ডেটা দৈর্ঘ্য 4 বাইট। সংস্করণ নম্বরগুলি BCD ফর্ম্যাটে কোড করা হয়েছিল।

উদাহরণঃ

অনুরোধঃ 7F 03 20 04 00 02 84 14

উত্তর: 7F 03 04 20 23 09 08 99 A8

ডেটা অংশটি হল 0x 20230908, এবং ডেটা BCD ফরম্যাটে কোড করা হয়েছে, যথা সংস্করণ নম্বরটি হল 20230908.

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ হল int16 ডেটা, ইউনিট হল মিলিমিটার (মিমি), এবং ডেটা দৈর্ঘ্য 2 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 52 00 01 24 05

উত্তর: 7F 03 02 00 10 91 82

তথ্য অংশ 0x 00 10 পূর্ণসংখ্যা তথ্য, অর্থাৎ 16 মিমি রূপান্তর করা হয়।

দ্রষ্টব্যঃ যখন স্বয়ংক্রিয় চাপ সময় >= 300ms হয়, সেন্সর স্বয়ংক্রিয়ভাবে তথ্য চাপবে। যখন ইনস্টলেশন উচ্চতা সেট করা হয় না (স্তর গণনা করা যাবে না), বায়ু উচ্চতা তথ্য চাপুন;যখন মাউন্ট উচ্চতা সেট করা হয়, স্তর তথ্য চাপুন.

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ হল int16 ডেটা, ইউনিট হল মিলিসেকেন্ড (এমএস), এবং ডেটা দৈর্ঘ্য 2 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 53 00 01 75 C5

উত্তর: 7F 03 02 03 E8 90 F0

যেখানে তথ্য অংশ 0x 03 E8 পূর্ণসংখ্যা তথ্য রূপান্তর করা হয়, অর্থাৎ 1000 এমএস।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (m), এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 44 00 02 85 C0

উত্তর: 7F 03 04 6D B7 3E AB

তথ্যের অংশ 0x 6D B7 3E AB ভাসমান বিন্দু টাইপের ডেটাতে রূপান্তর করা হয়েছে, অর্থাৎ 0.334 মি।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (m), এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 46 00 02 24 00

উত্তর: 7F 03 04 00 00 42 20 55 4C

তথ্য অংশ 0x 00 00 42 20 ভাসমান বিন্দুতে রূপান্তরিত হয়, অর্থাৎ 40.0m।

দ্রষ্টব্যঃ ইনস্টলেশনের সময় পানির গভীরতা ইনস্টলেশনের উচ্চতা গণনা করতে ব্যবহৃত হয়। ইনস্টলেশনের উচ্চতা = ইনস্টলেশনের সময় পানির গভীরতা + ইনস্টলেশনের বাস্তব সময়ের উচ্চতা।ইনস্টলেশনের সময় জলের গভীরতা সেট করার সময়, ইনস্টলেশনের উচ্চতা স্বয়ংক্রিয়ভাবে গণনা করা হয় এবং কনফিগারেশনে সংরক্ষণ করা হয়।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (m), এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 48 00 02 45 সি3

উত্তরঃ 7F 03 04 47 AE 40 B1 E0 D5

তথ্যের অংশ 0x 47 AE 40 B1 ভাসমান বিন্দুতে রূপান্তরিত হয়েছে, অর্থাৎ 5.54 মি।

দ্রষ্টব্যঃ মাউন্ট উচ্চতা সেট করুন, যা স্তর গণনা করতে ব্যবহৃত হয়। রিয়েল-টাইম স্তর = ইনস্টলেশন উচ্চতা - রিয়েল-টাইম উচ্চতা। একই সময়ে,ইনস্টলেশনের উচ্চতা = ইনস্টলেশনের সময় পানির গভীরতা + ইনস্টলেশনের সময় উচ্চতাসুতরাং, ইনস্টলেশনের উচ্চতা সেট করার সময়, ইনস্টলেশনের সময় জলের গভীরতা স্বয়ংক্রিয়ভাবে গণনা করা হবে এবং কনফিগারেশনে সংরক্ষণ করা হবে।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (m), এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 03 20 4A 00 02 E4 03

উত্তর: 7F 03 04 8A 64 41 2A BE 7C

ডেটা অংশ 0x 8A 64 41 2A ভাসমান বিন্দুতে রূপান্তরিত হয়, অর্থাৎ 10.65m।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ int16 ডেটা, এবং ডেটা দৈর্ঘ্য 2 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 10 20 01 00 01 02 00 01 6E 21

তথ্য অংশ 0x 00 01 পূর্ণসংখ্যা তথ্য, অর্থাৎ 1 বা 0x01 রূপান্তর করা হয়।

উত্তর: 7F 10 20 01 00 01 51 D7

দ্রষ্টব্যঃ Baud হার শুধুমাত্র সমর্থন করেঃ 4800,9600,19200,38400,115200

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ int32 ডেটা, এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 10 20 02 00 02 04 00 01 C2 00 75 3E

তথ্যের অংশ 0x 00 01 C2 00 পূর্ণসংখ্যার তথ্যে রূপান্তরিত হয়, যা 115200।

উত্তর: 7F 10 20 02 00 02 E1 D6

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ int16 ডেটা, ইউনিটটি মিলিমিটার (মিমি), এবং ডেটা দৈর্ঘ্য 2 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 10 20 52 00 01 02 00 10 A2 4E

তথ্য অংশ 0x 00 10 পূর্ণসংখ্যা তথ্য, অর্থাৎ 16 মিমি রূপান্তর করা হয়।

উত্তর: 7F 10 20 52 00 01 A1 C6

দ্রষ্টব্যঃ যখন স্বয়ংক্রিয় চাপ সময় >= 300ms হয়, সেন্সর স্বয়ংক্রিয়ভাবে তথ্য চাপবে। যখন ইনস্টলেশন উচ্চতা সেট করা হয় না (স্তর গণনা করা যাবে না), বায়ু উচ্চতা তথ্য চাপুন;যখন মাউন্ট উচ্চতা সেট করা হয়, স্তর তথ্য চাপুন.

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা টাইপ হল int16 ডেটা, ইউনিট হল মিলিসেকেন্ড (এমএস), এবং ডেটা দৈর্ঘ্য 2 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 10 20 53 00 01 02 03 E8 A2 ED

যেখানে তথ্য অংশ 0x 03 E8 পূর্ণসংখ্যা তথ্য রূপান্তর করা হয়, অর্থাৎ 1000 এমএস।

উত্তর: 7F 10 20 53 00 01 F0 06

দ্রষ্টব্যঃ ইনস্টলেশনের সময় পানির গভীরতা ইনস্টলেশনের উচ্চতা গণনা করতে ব্যবহৃত হয়। ইনস্টলেশনের উচ্চতা = ইনস্টলেশনের সময় পানির গভীরতা + ইনস্টলেশনের বাস্তব সময়ের উচ্চতা।ইনস্টলেশনের সময় জলের গভীরতা সেট করার সময়, ইনস্টলেশনের উচ্চতা স্বয়ংক্রিয়ভাবে গণনা করা হয় এবং কনফিগারেশনে সংরক্ষণ করা হয়।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (m), এবং ডেটা দৈর্ঘ্য 4 বাইট।

উদাহরণঃ

অনুরোধঃ 7F 10 20 48 00 02 04 47 AE 40 B1 75 30

তথ্যের অংশ 0x 47 AE 40 B1 ভাসমান বিন্দুতে রূপান্তরিত হয়েছে, অর্থাৎ 5.54 মি।

উত্তর: ৭এফ ১০ ২০ ৪৮ ০০ ০২ সি ০ ০০

দ্রষ্টব্যঃ ইনস্টলেশন উচ্চতা সেন্সর থেকে 0 অবজেক্ট স্তরের দূরত্ব। যদি বর্তমান জলের গভীরতা 2 মিটার এবং বায়ু উচ্চতা 4 মিটার হয়, ইনস্টলেশন উচ্চতা 6 মিটার।মাউন্ট উচ্চতা সেট করুন, যা স্তর গণনা করতে ব্যবহৃত হয়। রিয়েল-টাইম স্তর = ইনস্টলেশন উচ্চতা - রিয়েল-টাইম উচ্চতা। একই সময়ে, ইনস্টলেশন উচ্চতা = ইনস্টলেশনের সময় জলের গভীরতা + ইনস্টলেশনের সময় উচ্চতা।অতএবইনস্টলেশনের উচ্চতা সেট করার সময়, ইনস্টলেশনের সময় জলের গভীরতা স্বয়ংক্রিয়ভাবে গণনা করা হবে এবং কনফিগারেশনে সংরক্ষণ করা হবে।

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডিফল্ট ডেটা টাইপ float ((little16) ডেটা, ডিফল্ট ইউনিট মিটার (m), এবং ডেটা দৈর্ঘ্য 4 বাইট।

দ্রষ্টব্যঃ মাউন্ট উচ্চতা 0 এ সেট করলে ইনস্টলেশনের সময় মাউন্ট উচ্চতা/জল গভীরতা কনফিগারেশন পরিষ্কার হবে।

উদাহরণঃ

অনুরোধঃ 7F 10 20 4A 00 02 04 8A 64 41 2A AA 40

ডেটা অংশ 0x 8A 64 41 2A ভাসমান বিন্দুতে রূপান্তরিত হয়, অর্থাৎ 10.65m।

উত্তর: 7F 10 20 4A 00 02 61 C0

জল স্তর মিটার সিরিয়াল যোগাযোগ গ্রহণ করে, এবং ডিফল্ট পরামিতিগুলি নিম্নরূপঃ

প্রতি ফ্রেমের জন্য টাইমআউট সময় ছিল 50ms।

দ্রষ্টব্যঃ "n" একটি নতুন লাইন প্রতিনিধিত্ব করে, যা হেক্সাডেসিমাল সংখ্যা 0x0A এর সাথে মিলে যায়। সেটআপ কমান্ডের কনফিগারেশন সফল হওয়ার পরে, কনফিগারেশনটি ফ্ল্যাশে সংরক্ষণ করা হবে,এবং বিদ্যুৎ বিচ্ছিন্নতা পুনরায় চালু করার জন্য কোন পুনরায় কনফিগারেশন প্রয়োজন হয় না.

কমান্ড ত্রুটির প্রতিক্রিয়া নিম্নরূপঃ

এককঃ মিটার (মি)

এককঃ মিটার (মি)

স্তরের গণনার পদ্ধতি হলঃ ইনস্টলেশন উচ্চতা - বায়ু উচ্চতা

এককঃ মিটার (মি)

দ্রষ্টব্যঃ ইনস্টলেশনের সময় পানির গভীরতা ইনস্টলেশনের উচ্চতা গণনা করতে ব্যবহৃত হয়। ইনস্টলেশনের উচ্চতা = ইনস্টলেশনের সময় পানির গভীরতা + ইনস্টলেশনের বাস্তব সময়ের উচ্চতা।ইনস্টলেশনের সময় জলের গভীরতা সেট করার সময়, ইনস্টলেশনের উচ্চতা স্বয়ংক্রিয়ভাবে গণনা করা হয় এবং কনফিগারেশনে সংরক্ষণ করা হয়।

ইনস্টলেশনের সময় পানির গভীরতা পড়ুনঃ

ইনস্টলেশনের সময় পানির গভীরতা সেট করুনঃ

এককঃ মিটার (মি)

দ্রষ্টব্যঃ মাউন্ট উচ্চতা সেট করুন, যা স্তর গণনা করতে ব্যবহৃত হয়। রিয়েল-টাইম স্তর = ইনস্টলেশন উচ্চতা - রিয়েল-টাইম উচ্চতা। একই সময়ে,ইনস্টলেশনের উচ্চতা = ইনস্টলেশনের সময় পানির গভীরতা + ইনস্টলেশনের সময় উচ্চতাসুতরাং, ইনস্টলেশনের উচ্চতা সেট করার সময়, ইনস্টলেশনের সময় জলের গভীরতা স্বয়ংক্রিয়ভাবে গণনা করা হবে এবং কনফিগারেশনে সংরক্ষণ করা হবে।

মাউন্ট উচ্চতা পড়ুনঃ

সেট মাউন্ট উচ্চতাঃ

দ্রষ্টব্যঃ মাউন্ট উচ্চতা 0 এ সেট করলে ইনস্টলেশনের সময় মাউন্ট উচ্চতা এবং জলের গভীরতার জন্য কনফিগারেশন পরিষ্কার হবে।

এককঃ মিটার (মি)

এককঃ মিটার (মি)

ইউনিটঃ মিলিসেকেন্ড (এমএস)

দ্রষ্টব্যঃ ডিফল্ট অধিগ্রহণ ফ্রিকোয়েন্সি 300ms হয়, এবং অধিগ্রহণ ফ্রিকোয়েন্সি শুধুমাত্র 200ms প্রাথমিকভাবে সামঞ্জস্য করা যেতে পারে। (যদি অধিগ্রহণ ফ্রিকোয়েন্সি খুব দ্রুত ঝাঁপ,উত্তর নির্দেশাবলী সাড়া গতি ধীর হবে, এবং পাঠানোর নির্দেশাবলী অসম্পূর্ণ হতে পারে, যার ফলে কোন প্রতিক্রিয়া নেই। এই ক্ষেত্রে নির্দেশাবলী আবার পাঠানো যেতে পারে।

পড়ার প্রবণতাঃ

সংগ্রহের ফ্রিকোয়েন্সি নির্ধারণ করুনঃ

বাউড রেট পড়ুনঃ

বাউন্ড রেট সেট করুন

এককঃ মিলিমিটার (মিমি)

বাস্তব স্থান-সময়ের উচ্চতা = নমুনা গ্রহণের মান -ক্যালিব্রেশন পরামিতি। অতএব, যখন বাস্তব স্থান-সময়ের উচ্চতা একটি নির্দিষ্ট মানের চেয়ে বড় হয়, তখন এটি কোসি-প্যারামিটারগুলি সামঞ্জস্য করে ক্যালিব্রেশন করা যেতে পারে।

ক্যালিব্রেশন পরামিতি পড়ুনঃ

ক্যালিব্রেশন প্যারামিটার সেটিংঃ

ইউনিটঃ মিলিসেকেন্ড (এমএস)

দ্রষ্টব্যঃ যখন স্বয়ংক্রিয় ধাক্কা সময় > = 300ms হয়, সেন্সর স্বয়ংক্রিয়ভাবে রিয়েল-টাইম তথ্য রিপোর্ট করবে। তাদের মধ্যে, যখন ইনস্টলেশন উচ্চতা (বা ইনস্টলেশন সময় জল গভীরতা) সেট করা হয়,স্বয়ংক্রিয়ভাবে রিপোর্ট করা রিয়েল-টাইম ডেটা হল রিয়েল-টাইম স্তর; যদি ইনস্টলেশনের উচ্চতা সেট না করা হয় (বা ইনস্টলেশনের সময় জলের গভীরতা), স্বয়ংক্রিয়ভাবে রিপোর্ট করা রিয়েল-টাইম ডেটা রিয়েল-টাইম উচ্চতা।

স্বয়ংক্রিয় ধাক্কা চক্র পড়ুনঃ

স্বয়ংক্রিয় ধাক্কা চক্র সেট করুনঃ
