ইনার্শিয়াল পরিমাপের জন্য উচ্চ নির্ভুলতা এমইএমএস গিরোস্কোপ সেন্সর 50ug শূন্য পক্ষপাত স্থিতিশীলতা এবং প্রশস্ত ব্যান্ডউইথ 250Hz সহ

KSIMU03D একটি শীর্ষ-অফ-লাইন ইনার্শিয়াল পরিমাপ ডিভাইস যা সুনির্দিষ্ট নেভিগেশন, নিয়ন্ত্রণ এবং অস্ত্রের গতিশীল পরিমাপের জন্য ডিজাইন করা হয়েছে। এর কম্প্যাক্ট আকার, উচ্চ ওভারলোড প্রতিরোধের,এবং ব্যতিক্রমী কর্মক্ষমতা এটি শিল্পে একটি যান-থেকে পছন্দ করে তোলে.

KSIMU03D সিরিজের পণ্যগুলিতে সম্পূর্ণ এমইএমএস ইনার্শিয়াল ডিভাইস রয়েছে। শক্তি সরবরাহ, এডিসি, প্রসেসর এবং ইন্টারফেস চিপ অপ্টিমাইজড পারফরম্যান্সের জন্য আলাদাভাবে ক্রয় করা হয়।পণ্যটির সামগ্রিক গুণমান সাধারণ মান পূরণ করে, যা নির্ভরযোগ্য এবং ধারাবাহিক ফলাফল নিশ্চিত করে।

KSIMU03D একটি তিন অক্ষের গিরোস্কোপ, একটি তিন অক্ষের ত্বরণমাপক, একটি তাপমাত্রা সেন্সর, একটি সংকেত প্রক্রিয়াকরণ বোর্ড, একটি কাঠামো এবং প্রয়োজনীয় সফটওয়্যার দিয়ে গঠিত।ডিভাইস তিন অক্ষের কৌণিক হার পরিমাপ করার জন্য ডিজাইন করা হয়, তিন অক্ষের ত্বরণ, পিচ এবং ক্যারিয়ারের রোল কোণ।

ডিভাইসটি একটি RS-422 সিরিয়াল পোর্ট দিয়ে সজ্জিত যা কনভেনশনাল যোগাযোগ প্রোটোকল অনুযায়ী যোগাযোগ করে। অতিরিক্তভাবে ডিভাইসটি ত্রুটি ক্ষতিপূরণ ডেটা আউটপুট করে,যার মধ্যে তাপমাত্রা ক্ষতিপূরণ অন্তর্ভুক্ত, ইনস্টলেশন ভুল সমন্বয় কোণ ক্ষতিপূরণ, অ-রৈখিক ক্ষতিপূরণ, ইত্যাদি। গিরোস্কোপ, ত্বরণমাপক, এবং পিচ-রোল কোণ তথ্য সব আউটপুট অন্তর্ভুক্ত করা হয়।

• বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা
• প্রশস্ত ব্যান্ডউইথ
• ছোট আকার
• দ্রুত শুরু
• উচ্চ নির্ভুলতা
• উচ্চ নির্ভরযোগ্যতা এবং উচ্চ স্থিতিশীলতা
• কঠোর পরিবেশে সঠিক পরিমাপ

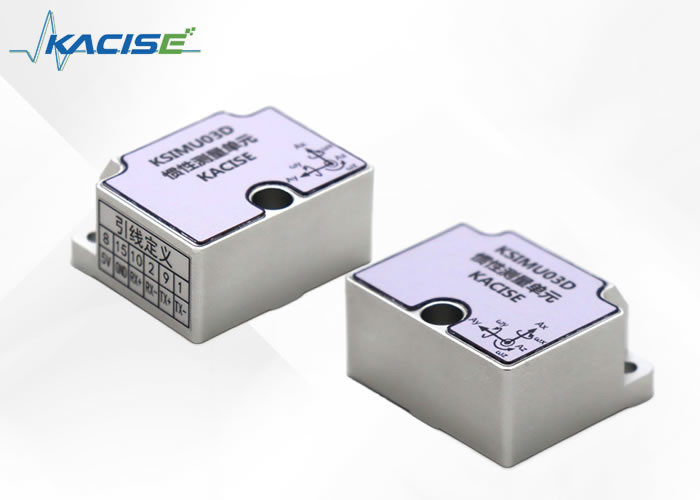

KSIMU03D ইনার্সি ইউনিট চিত্র 4 এ দেখানো হয়েছে

চিত্র ৪ আইএমইউর উপস্থিতি

KSIMU03D তিনটি Φ4.4 গর্ত এবং তিনটি M4 স্ক্রু (প্রস্রবণ ওয়াশার এবং সমতল ওয়াশার) দিয়ে ইনস্টল করা হয়। সংযোগকারী ইনস্টল করা হলে,প্লাগটি সকেট দিয়ে লক করা উচিত এবং তারের স্থির করা উচিতএটি সুপারিশ করা হয় যে ইনস্টলেশনের পৃষ্ঠের সমতলতা এবং উল্লম্বতা বেস প্লেনের তুলনায় 0.02 মিমি, 0.04 মিমি এবং 0 মিমি থেকে বেশি নয়।পৃষ্ঠের রুক্ষতার 8μm.

ডান হাতের নিয়ম নীতি ১

এমইএমএস আইএমইউতে তিনটি অক্ষীয় স্থানিক সমন্বয় ব্যবস্থা রয়েছে, যথা এক্স, ওয়াই এবং জেড। এক্স-অক্ষটি বৈদ্যুতিক সংযোগ ইন্টারফেসের দিক নির্দেশ করে,Y-অক্ষটি আইএমইউর বাম দিকে নির্দেশ করে, এবং Z-অক্ষ IMU এর উপরের পৃষ্ঠের দিকে নির্দেশ করে, যেমন চিত্র 1 এ দেখানো হয়েছে।

চিত্র ১ আইএমইউ স্থানিক স্থানাঙ্ক

আইএমইউ এর ইনস্টলেশন অবশ্যই সমন্বয় সিস্টেমের অক্ষের সাথে মিলতে হবে, অন্যথায় পরিমাপ করা কৌণিক গতির তথ্য সঠিক নয়। "ডান হাতের নিয়ম 1" অনুসরণ করে,আপনি দ্রুত বরাদ্দ এবং স্থানাঙ্ক সিস্টেমের অক্ষ নির্ধারণ করতে পারেন. আপনার ডান হাত প্রসারিত করুন এবং আপনার থাম্ব, সূচক আঙুল, এবং মাঝারি আঙুল যথাক্রমে প্রসারিত করুন। থাম্ব X- অক্ষের দিকে নির্দেশ করছে, সূচক আঙুল Y- অক্ষের দিকে নির্দেশ করছে,এবং মাঝের আঙুল z-অক্ষ দিক নির্দেশ করছেচিত্র ২-এ দেখানো হয়েছে।

চিত্র ২ ডান হাতের নিয়মের নীতি ১

ডান হাতের নিয়ম ২

আইএমইউর ৩ ডিগ্রি ফ্রিডম গিরোস্কোপ ৩টি দিকের কোণীয় গতি পরিমাপ করে।অক্ষ ঘূর্ণন এর কৌণিক বেগ দিক দ্রুত নির্ধারণ করা যেতে পারে. ডান হাতটি প্রসারিত করুন এবং বুড়ো আঙুলটি ছড়িয়ে দিন. বুড়ো আঙুলের দিকটি অক্ষীয় দিক, এবং অন্য চারটি আঙুলের দিকটি বুড়ো আঙুলের অক্ষীয় ঘূর্ণনের দিক,চিত্র ৩-এ দেখানো হয়েছে.

চিত্র 3 ডান হাতের নিয়মের নীতি ২

রুটের সংজ্ঞা কোণ, পিচ কোণ এবং রোলিং কোণ

পিচ কোণ সংজ্ঞাঃ এক্স-অক্ষকে ঘূর্ণন অক্ষ হিসাবে গ্রহণ করা, ঘড়ির কাঁটার বিপরীতে ধনাত্মক, অনুভূমিক শূন্য, এবং পরিসীমা [-90o, 90o]।

রোল কোণ সংজ্ঞাঃ Y অক্ষকে ঘূর্ণন অক্ষ হিসাবে গ্রহণ করা, ঘড়ির কাঁটার বিপরীতে ধনাত্মক, অনুভূমিক শূন্য, এবং পরিসীমা [-180o, 180o]।

কোর্স কোণ সংজ্ঞাঃ Z অক্ষকে ঘূর্ণন অক্ষ হিসাবে গ্রহণ করা, ঘড়ির কাঁটার বিপরীতে ধনাত্মক, উত্তর শূন্য, এবং পরিসীমা [-180o, 180o]।

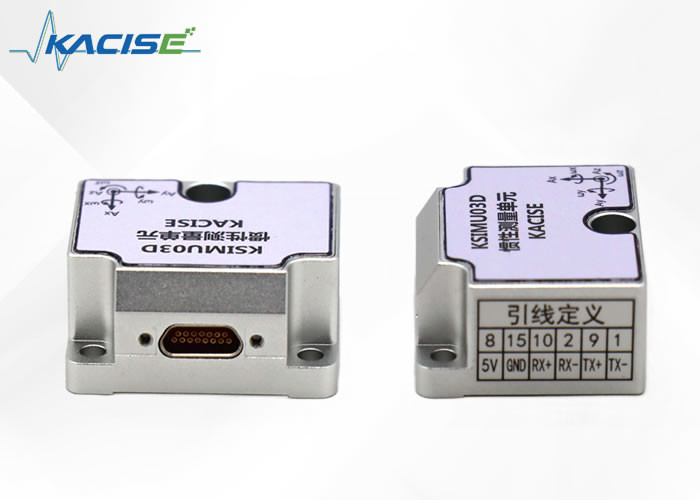

KSIMU03D এর বৈদ্যুতিক সংযোগকারী মডেল হল J30JE-15ZKN-J, এবং সংশ্লিষ্ট সংযোগকারী মডেল হল J30J-15TJ। যোগাযোগ নির্দিষ্ট বন্টন নীচের টেবিলে দেখানো হয়েছে।

যোগাযোগ প্রোটোকল

যোগাযোগ ইন্টারফেসটি RS422, 8 ডেটা বিট, 1 স্টার্ট বিট, 1 স্টপ বিট এবং কোনও যাচাইকরণ নেই; উচ্চ বাইট প্রথম এবং নিম্ন বাইট শেষ। পাওয়ার-অন এ ডিফল্ট বাউড রেট 460800 হয়,এবং তথ্য আপডেট ফ্রিকোয়েন্সি 500Hz হয়.

সেটআপ কমান্ড

1 ইনস্টলেশনের প্রস্তুতি

আউটপুট বন্ধ করুন

*0RM=D (Enter)

স্টার্ট আউটপুট

*0RM=U (Enter)

2 বাউন্ড রেট সেট করুন

* BAUD=1 (Enter) বাউড রেট 115200 এ সেট করুন

* BAUD=2 (Enter) 230400 এ বাউড রেট সেট করুন

* BAUD=3 (Enter) 460800 এ বাউড রেট সেট করুন

* BAUD=4 (Enter) বাউড রেট 921600 এ সেট করুন

3 সেট আউটপুট ফ্রিকোয়েন্সি

*FREQ=1 (Enter) আউটপুট ফ্রিকোয়েন্সি 100Hz এ সেট করুন

*FREQ=2 (Enter) আউটপুট ফ্রিকোয়েন্সি 125Hz এ সেট করুন

*FREQ=3 (Enter) আউটপুট ফ্রিকোয়েন্সি 250Hz এ সেট করুন

*FREQ=4 (Enter) 500Hz এ আউটপুট ফ্রিকোয়েন্সি সেট করুন
