জাহাজ পর্যবেক্ষণের জন্য 0.1% অ-রৈখিকতা এবং 200 μg/√Hz গোলমাল ঘনত্ব সহ উচ্চ নির্ভুলতা ইনার্শিয়াল পরিমাপ ইউনিট

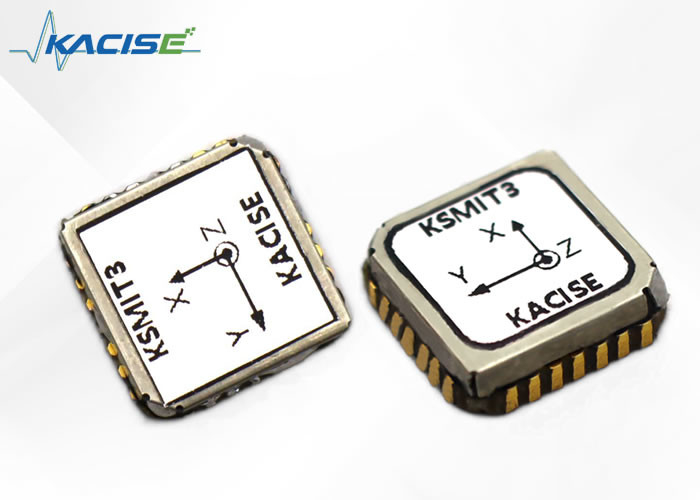

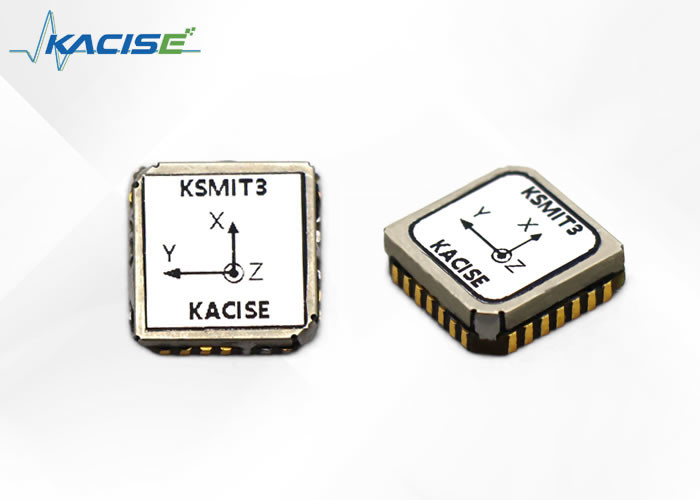

কেএসএমআইটি 3 একটি অত্যাধুনিক মনোভাব শিরোনাম এবং রেফারেন্স সিস্টেম যা একটি সম্পূর্ণ কার্যকরী স্বতন্ত্র মডিউল হিসাবে আসে। এর নকশা সীমিত সংখ্যক হার্ডওয়্যার উপাদানগুলির উপর ভিত্তি করে,যা যেকোনো সিস্টেমে একীভূত করা সহজ করে তোলে.

এই উদ্ভাবনী সিস্টেমটি একটি সম্পূর্ণ নথিভুক্ত এবং শিল্প-মানক যোগাযোগ প্রোটোকল নিয়ে গর্ব করে, যা ফ্রিকোয়েন্সি, আউটপুট ফর্ম্যাট এবং ডেটার ক্ষেত্রে ডেটা বার্তাগুলি কাস্টমাইজ করার অনুমতি দেয়।সিগন্যাল সম্পূর্ণরূপে বোর্ডে প্রক্রিয়াকৃত হয়এই বৈশিষ্ট্যটি KSMIT3 কে সহজ MCU অপারেটিং পরিবেশে ব্যবহারের জন্য আদর্শ করে তোলে।

কেএসএমআইটি 3 এর গতিশীল অবস্থার অধীনে উচ্চ নির্ভুলতা রয়েছে, 1 ডিগ্রি আরএমএসের ফ্লিপিং এবং পিচিং নির্ভুলতা, পাশাপাশি 2 ডিগ্রি আরএমএসের ডিফ্লেকশন নির্ভুলতা রয়েছে। এর আউটপুট অত্যন্ত স্থিতিশীল,যে কোন বস্তু বা নেভিগেশন নিয়ন্ত্রণ এবং স্থিতিশীলতা জন্য এটি নিখুঁত ব্যবহার করেযেমন ড্রোন।

• 12.1 x 12.1 মিমি মডিউলগুলিতে সম্পূর্ণ পারফরম্যান্স AHRS
• ফ্লিপ/পিচ নির্ভুলতা (ডাইনামিক) ১.০ ডিগ্রি
• ২.০ ডিগ্রি
• প্রধান প্রসেসরের জন্য অত্যন্ত কম প্রয়োজনীয়তা
• পণ্যের পুরো জীবনচক্রের জন্য ইউনিফাইড ইন্টারফেস
• কম শক্তি (৩.০ ভোল্টে ৪৫ এমডব্লিউ)

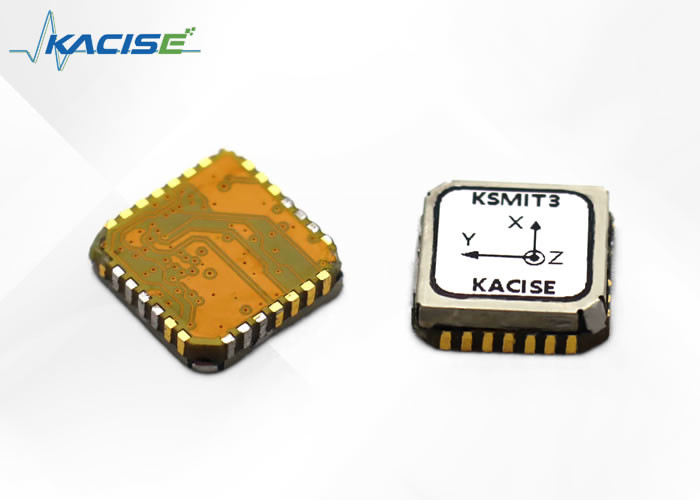

• PLCC28 PCB এর সাথে সামঞ্জস্যপূর্ণ (12.1 x 12.1 x 2.6 মিমি)

KSMIT3 একটি ডানদিকের স্থানাঙ্ক ব্যবস্থা ব্যবহার করে এবং ডিফল্ট সেন্সর ফ্রেমটি চিত্র 13 এ দেখানো হয়েছে। সেন্সর ফ্রেমের উৎপত্তিটির আরও সঠিক অবস্থানের জন্য,হার্ডওয়্যার ইন্টিগ্রেশন ম্যানুয়াল দেখুনতাদের আউটপুট রেফারেন্স কোঅর্ডিনেট সিস্টেমের সাথে কিছু সাধারণভাবে ব্যবহৃত ডেটা আউটপুটগুলি চিত্র 1 এ তালিকাভুক্ত করা হয়েছে।

চিত্র ১ ডিফল্ট সেন্সর ফিক্সড কোঅর্ডিনেট সিস্টেম KSMIT3 মডিউলের জন্য

চিত্র ২ঃকেএসএমআইটি৩ মডিউল ডায়াগ্রাম

বাউড রেট হল 115200 বিপিএস, 230400 বিপিএস, এবং 460800 বিপিএস। ডেটা বিট 8, স্টপ বিট 1, কোন চেক বিট নেই। উচ্চ বাইট প্রথম আসে এবং নিম্ন বাইট শেষ। ডেটা আপডেট ফ্রিকোয়েন্সি f=100Hz। ডিফল্ট বাউড রেট 230400 বিপিএস।.

চিত্র ৩ঃ কেএসএমআইটি৩ মডিউলের পিন কনফিগারেশন (উপরের দৃশ্য)

পণ্যটি যখন চালু হয় তখন ডিফল্টরূপে "ধারাবাহিক আউটপুট" অবস্থায় থাকে এবং প্যারামিটার সেট করার জন্য প্রথমে "স্টপ আউটপুট" কমান্ডটি পাঠানো উচিত। মনোযোগঃনিম্নলিখিত কমান্ডটি ব্যবহার করার পরে,ব্যবহারকারীকে স্বয়ংক্রিয়ভাবে ক্রমাগত ট্রান্সমিশনের অবস্থায় স্যুইচ করতে হবে এবং পুনরায় চালু করতে হবে.

1 স্টপ আউটপুট

আউটপুট বন্ধ করা হচ্ছে ডিফল্ট "নিরবচ্ছিন্ন আউটপুট" অবস্থা থেকে "প্যারামিটার সেটিং" অবস্থায় স্যুইচ করা।

পাঠানো হয়েছেঃ * পিএ স্পেস জিএস০১ স্পেস স্টপ ক্যারেজ রিটার্ন

উত্তর:

* পিএ স্পেস জিএস০১ স্পেস স্টপ স্পেস ০ ক্যারেজ রিটার্ন ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস স্টপ স্পেস ১ ক্যারেজ ফেরত সফল

2 কাজের দৃশ্যকল্প স্থাপন করুন

পণ্যটি বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্প অনুযায়ী ফিল্টার পরামিতিগুলি স্যুইচ করতে হবে। কাজের দৃশ্যকল্পগুলির মধ্যে গাড়ি মাউন্ট করা, ইনডোর (স্কিং টেবিল) জাহাজ, স্থির উইং এবং রটার অন্তর্ভুক্ত রয়েছে,ডিফল্ট বোর্ডের স্কেনারিয়াল.

দৃশ্য সুইচিং হ'ল আসল দৃশ্যটিতে চালু হওয়ার সময় ডিফল্ট "গাড়ি দৃশ্য" সুইচ করা।

পাঠানঃ * PA স্পেস GS01 স্পেস SCENES স্পেস 1 ক্যারেজ ফেরত

উত্তর:

* PA স্পেস GS01 স্পেস SCENES স্পেস 1 স্পেস 0 ক্যারেজ ফেরত ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস দৃশ্য স্থান ১ স্থান ১ ক্যারেজ ফিরে সফল

দ্রষ্টব্যঃ আন্ডারলাইন করা অক্ষরগুলির মধ্যে রয়েছে 1-গাড়ি মাউন্ট, 2-অন্দর, 3-জাহাজ মাউন্ট, 4-স্থির উইং, এবং 5-রোটার ঐচ্ছিক।

3 সেট বাউড রেট

চালু করার জন্য ডিফল্ট বাউড রেট 230400 বিপিএস, যা কমান্ড পাঠিয়ে সুইচ করা যায়।

পাঠানঃ * PA স্পেস GS01 স্পেস BAUD স্পেস 1 ক্যারেজ ফিরে

উত্তর:

* PA স্পেস GS01 স্পেস BAUD স্পেস 1 স্পেস 0 ক্যারেজ ফেরত ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস বাউড স্পেস ১ স্পেস ১ ক্যারেজ প্রত্যাবর্তন সফল

দ্রষ্টব্যঃ আন্ডারলাইন করা অক্ষরের বিষয়বস্তু হল ১-১১৫২০০ বিপিএস, ২-২৩০৪০০ বিপিএস এবং ৩-৪৬০৮০০ বিপিএস, যা ঐচ্ছিক।

4 কারখানার সেটিংস পুনরুদ্ধার করুন

কারখানার সেটিংস পুনরুদ্ধার করার জন্য কাজের দৃশ্য, ফ্রেম ফর্ম্যাট, বাউড রেট, চৌম্বকীয় প্রবণতা এবং চৌম্বকীয় ক্ষেত্রের ক্যালিব্রেশন ডিফল্ট মানগুলিতে সেট করা জড়িত।

পাঠানঃ * PA স্পেস GS01 স্পেস পুনরায় সেট করুন

উত্তর:

* পিএ স্পেস জিএস০১ স্পেস রিসেট স্পেস ০ ক্যারেজ রিটার্ন ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস রিসেট স্পেস ১ ক্যারেজ ফেরত সফল

5 ম্যাগনেটিক ডিক্লিনেশন কোণ সেট করুন

ডিফল্ট চৌম্বকীয় প্রবণতা ০ হয়, যার সাথে ধনাত্মক চৌম্বকীয় উত্তর-পূর্ব এবং ঋণাত্মক চৌম্বকীয় পশ্চিম।

পাঠানঃ * PA স্পেস GS01 স্পেস MDEC স্পেস +/- XX.XX ক্যারেজ ফেরত

উত্তর:

* পিএ স্পেস জিএস০১ স্পেস এমডিইসি স্পেস ০ ক্যারেজ রিটার্ন ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস এমডিইসি স্পেস ১ ক্যারেজ ফেরত সফল

দ্রষ্টব্যঃ যদি চৌম্বকীয় প্রবণতা কোণ -২.৫ ডিগ্রি হয়, তবে আন্ডারলাইন স্ট্রিং হল -০২।50; যদি চৌম্বকীয় প্রবণতা কোণ +1.5 ডিগ্রী হয়, আন্ডারলাইন স্ট্রিং +01 হয়।50.

6 চৌম্বকীয় ক্ষেত্রের ক্যালিব্রেশন

চৌম্বকীয় সেন্সরগুলির কাজ করার সময়, আইটি আশেপাশের ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রগুলির হস্তক্ষেপ দ্বারা অনিবার্যভাবে প্রভাবিত হয়,যা চৌম্বকীয় সেন্সর দ্বারা পরিমাপ করা XYZ অক্ষের চৌম্বকীয় ক্ষেত্রের শক্তির বিভিন্ন ডিগ্রি বিচ্যুতি এবং বিকৃতির দিকে পরিচালিত করতে পারে. চৌম্বকীয় ক্ষেত্রের ক্যালিব্রেশন হল আশেপাশের চৌম্বকীয় ক্ষেত্রের পরিবেশের অ্যালগরিদম শেখার মাধ্যমে নরম এবং কঠিন চৌম্বকীয় হস্তক্ষেপের ক্ষতিপূরণ। অতএব,আমরা দৃ strongly়ভাবে সুপারিশ করি যে চৌম্বকীয় ক্ষেত্রের ক্রমানুসারে প্রতিটি ইনস্টলেশনের পরে এবং চৌম্বকীয় ক্ষেত্রের পরিবেশে পরিবর্তনগুলির পরে প্রয়োগ করা উচিত.

চৌম্বকীয় ক্ষেত্রের ক্যালিব্রেশন করার সময়, আশেপাশের হস্তক্ষেপকারী পদার্থগুলি অপরিবর্তিত থাকা উচিত (যেমনপণ্যের ঘূর্ণন প্রক্রিয়া এবং পণ্যের আপেক্ষিক অবস্থানক্যালিব্রেশনের জন্য অপারেটরকে মোবাইল ফোন, চৌম্বক কার্ড, কী, ধাতব বা শক্তিচালিত ডিভাইস যা তাদের শরীরের ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রকে প্রভাবিত করতে পারে না।

সতর্কতাঃ শুধুমাত্র সীমিত হস্তক্ষেপ পরিসীমা মধ্যে চৌম্বকীয় ক্ষেত্র calibration অপারেশন একটি ক্ষতিপূরণ প্রভাব থাকতে পারে।চৌম্বকীয় সেন্সর এর পরিসীমা প্রায় প্লাস এবং বিয়োগ 1 গাউস মধ্যে, যা উত্তর গোলার্ধের ভূ-চৌম্বকীয় ক্ষেত্রের প্রায় দ্বিগুণ। যদি চৌম্বকীয় ক্ষেত্রের হস্তক্ষেপের মান প্লাস বা বিয়োগ 0.5 গাউস অতিক্রম করে তবে ম্যাগনেটমিটারটি স্যাচুরেশন অবস্থায় পৌঁছতে পারে,যা ক্ষতিপূরণ প্রভাবকে বাধা দেয়. যখন ক্যালিব্রেশন ব্যর্থ হয়, আইটি ইঙ্গিত দেয় যে সমস্যাটি ঘটেছে।

২ ডি ক্যালিব্রেশন

দ্রষ্টব্যঃ যখন পণ্যটি 3 ডি-তে ঘোরানো যায় না, তখন 2 ডি ক্যালিব্রেশন ব্যবহার করা যেতে পারে। এটি পণ্যটির প্রকৃত ঢালের কোণটি 5 ডিগ্রির চেয়ে কম হওয়ার পরামর্শ দেওয়া হয়।2 ডি ক্যালিব্রেশন ইন্টারফেস বা সিরিয়াল পোর্ট মাধ্যমে সম্পন্ন করা যেতে পারে কমান্ড ইস্যু করে.

1. ক্যালিব্রেশন শুরু করুনঃ ব্যবহারকারীর ক্যালিব্রেশনের আগে, পাঠান

পাঠানঃ * PA স্পেস GS01 স্পেস MCAL স্পেস START ক্যারেজ ফেরত

উত্তর:

* পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস স্টার্ট স্পেস ০ ক্যারেজ ফেরত ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস স্টার্ট স্পেস ১ ক্যারেজ ফেরত সফল

2 স্টপ ক্যালিব্রেশনঃ 2 ঘূর্ণন বেশি জন্য অনুভূমিক ঘূর্ণন শুরু, এবং সমাপ্তির পরে পাঠান

পাঠানঃ * PA স্পেস GS01 স্পেস MCAL স্পেস END ক্যারেজ রিটার্ন

উত্তর:

* পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস ০ ক্যারেজ রিটার্ন ব্যর্থ

*PA স্পেস GS01 স্পেস MCAL স্পেস 1 স্পেস X: x.xx স্পেস Y: y.yy ক্যারেজ রিটার্ন সফল

দ্রষ্টব্যঃ 0.90-1 এর ক্যালিব্রেশন ফলাফল ফেরত দেওয়া ভাল ক্যালিব্রেশন ফলাফল নির্দেশ করে, যখন >1.1 বা <0.9 খারাপ ক্যালিব্রেশন ফলাফল নির্দেশ করে।

3. ক্যালিব্রেশন ফলাফল সংরক্ষণ করুনঃ ব্যবহারকারীর ক্যালিব্রেশনের পরে, ক্যালিব্রেশন ফলাফলের উপর ভিত্তি করে সংরক্ষণ করবেন কিনা তা সিদ্ধান্ত নিন।

পাঠানঃ * পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস এসইভিই ক্যারেজ রিটার্ন

উত্তর:

* PA স্পেস GS01 স্পেস MCAL স্পেস SAVE স্পেস 0 ক্যারেজ রিটার্ন ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস এসএভি স্পেস ১ ক্যারেজ রিটার্ন সফল

4. পরিষ্কার ক্যালিব্রেশন ফলাফলঃ ক্যালিব্রেশনের পরে, ব্যবহারকারী ক্যালিব্রেশন ফলাফলের উপর ভিত্তি করে পরিষ্কার করার সিদ্ধান্ত নেয়।

পাঠানঃ * PA স্পেস GS01 স্পেস MCAL স্পেস ক্লিয়ার ক্যারেজ রিটার্ন

উত্তর:

* পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস ক্লিয়ার স্পেস ০ ক্যারেজ রিটার্ন ব্যর্থ

*পিএ স্পেস জিএস০১ স্পেস এমসিএএল স্পেস ক্লিয়ার স্পেস ১ ক্যারেজ ফেরত সফল

ক্ষুদ্র বিমান

• ডেলিভারি ড্রোন • ভিডিও ড্রোন • কৃষি ইউএভি

যন্ত্রপাতি

• Satcom on the Move (SotM) • নির্মাণ যন্ত্রপাতি • জাহাজ পর্যবেক্ষণ

রোবোটিক্স

• স্বায়ত্তশাসিত কৃষি • গুদাম অটোমেশন • রোবোটিক অস্ত্র

অন্যান্য অ্যাপ্লিকেশন

• হ্যান্ডহেল্ড ডিভাইস • পথচারী ন্যাভিগেশন • ভিআর/এআর এবং এইচএমডি •ন্যাভিগেশন সহায়তা
