মাল্টিফাংশনাল ইউনিভার্সাল লোরা আরটিইউ সেন্সর ডেটা অ্যাক্সিভেশন বক্স কম পাওয়ার ডিজাইন এবং শিল্প তাপমাত্রা পরিসীমা -40 °C ~ + 80 °C

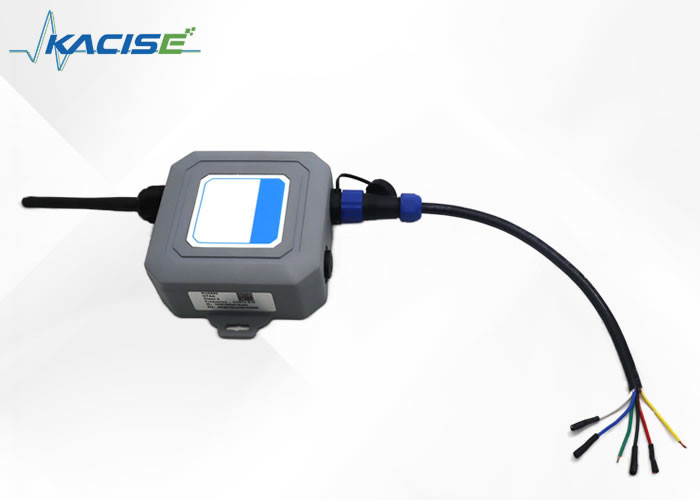

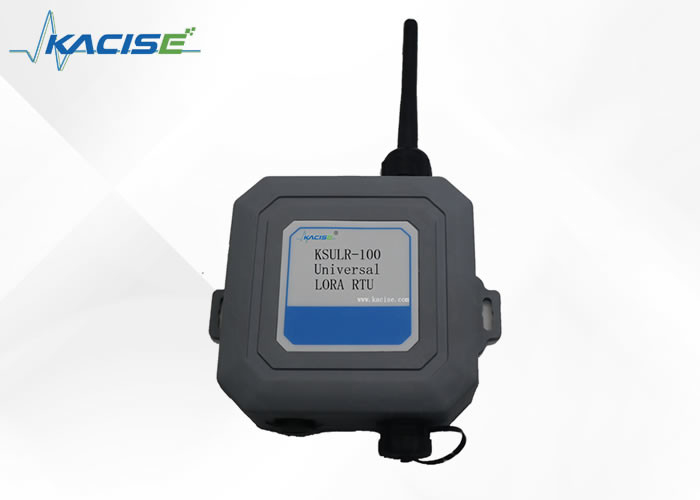

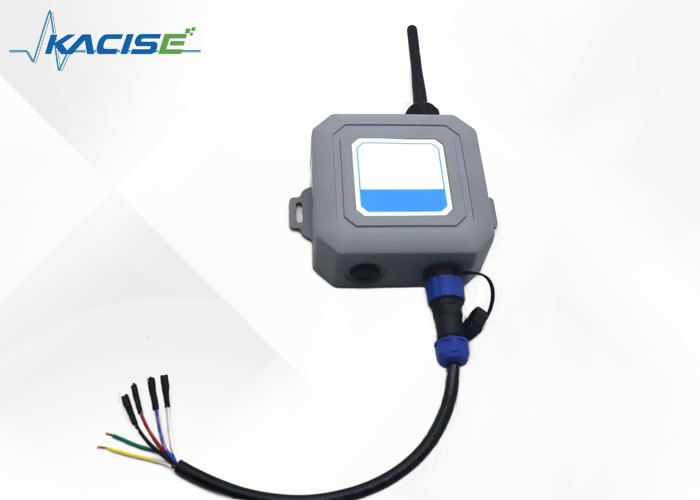

KSULR-100 universal LORA RTU হল একটি বহুমুখী সেন্সর ডেটা অধিগ্রহণ বাক্স যা আমাদের কোম্পানি স্মার্ট শিল্প, স্মার্ট কৃষি এবং স্মার্ট সম্প্রদায়ের জন্য চালু করেছে। এটি LoRaWAN স্ট্যান্ডার্ড প্রোটোকল গ্রহণ করে, এতে SPI, UART, ADC, GPIO, I2C এবং অন্যান্য যোগাযোগ ইন্টারফেস এবং একাধিক ইনপুট ইন্টারফেস রয়েছে এবং কনফিগারেশন নমনীয়। LoRa iot অ্যাপ্লিকেশনের ফ্র্যাগমেন্টেশন সমাধানের জন্য সবচেয়ে ভালো পছন্দ হল বিভিন্ন সেন্সরকে সুবিধাজনকভাবে এবং দ্রুত সংযোগ করা, সেন্সর ডকিং চক্র এবং গবেষণা ও উন্নয়ন খরচ কমানো এবং দ্রুত সেন্সরগুলির নেটওয়ার্কিং এবং স্কেল উপলব্ধি করা। অন্তর্নির্মিত ওয়্যারলেস মডিউল ব্যবহারকারীদের ওয়্যারলেস দীর্ঘ-দূরত্ব এবং কম-পাওয়ার ডেটা ট্রান্সমিশন প্রদান করতে নেটওয়ার্ক ব্যবহার করে এবং বুদ্ধিমান ক্লাউড প্ল্যাটফর্মের ডেটা পরিসংখ্যানগত বিশ্লেষণ উপলব্ধি করতে রিয়েল টাইমে ক্লাউড ব্যাকগ্রাউন্ড ম্যানেজমেন্ট সার্ভারে সেন্সরগুলির সমস্ত স্ট্যাটাস ডেটা পাঠায়।

• সমর্থন স্ট্যান্ডার্ড LoRaWAN প্রোটোকল;
• দেশে এবং বিদেশে বিভিন্ন ফ্রিকোয়েন্সি ব্যান্ড সমর্থন করুন, যেমন: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850;
• ইন্টিগ্রেটেড SPI, UART, ADC, GPIO, I2C এবং অন্যান্য যোগাযোগ ইন্টারফেস, বিভিন্ন ধরণের সেন্সরের সাথে ব্যাপকভাবে সংযুক্ত হতে পারে;
• এটি কম-বিদ্যুত খরচ নকশা গ্রহণ করে, এবং নির্বাচনের জন্য বাহ্যিক পাওয়ার সাপ্লাই এবং ব্যাটারি পাওয়ার সাপ্লাই দুটি মোড প্রদান করে;
• ব্যাটারি পাওয়ার সাপ্লাই মোড 19000mAH বড়-ক্ষমতার ব্যাটারি গ্রহণ করে;
• বিভিন্ন ভোল্টেজ আউটপুট সমর্থন করে, যেমন: 3.3V, 5V, 9V, 12V, ইত্যাদি;
• তারযুক্ত এবং বেতার প্যারামিটার কনফিগারেশন এবং ফার্মওয়্যার আপগ্রেড সমর্থন, দূরবর্তী কনফিগারেশন সমর্থন;
• কম ব্যাটারি অ্যালার্ম সমর্থন;
• হার্টবিট প্যাকেজ রিপোর্টিং সমর্থন, হার্টবিট ব্যবধান কনফিগার করা যেতে পারে;
• শিল্প তাপমাত্রা পরিসীমা -40°C~+80°C।

KSULR-100 ইউনিভার্সাল LORA RTU সিরিজ ইনস্টলেশন পয়েন্টে বিভিন্ন সেন্সরের মান সংগ্রহ করতে এবং বিল্ট-ইন ওয়্যারলেস ট্রান্সমিশন মডিউলের মাধ্যমে কেন্দ্রীভূত ব্যবস্থাপনা প্ল্যাটফর্মে রিয়েল-টাইম ডেটা আপলোড করতে ব্যবহৃত হয়, যা ব্যবহারকারীদের জন্য বুদ্ধিমান কেন্দ্রীভূত ব্যবস্থাপনা, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণের জন্য সুবিধাজনক। মেরুতে নমনীয় হতে পারে, ল্যাম্প পোল, প্রাচীরের ভিতরে এবং বাইরে বিল্ডিং, পোলের ছাদ, প্রাচীর ঝুলন্ত উপায় ইনস্টলেশন। এটি ডকিং প্ল্যান্ট, গুদামঘর, কৃষি গ্রিনহাউস, কম্পিউটার রুম, জলবিদ্যা এবং অন্যান্য পরিস্থিতিতে সেন্সর নিরীক্ষণের জন্য উপযুক্ত (যেমন জলের চাপ সেন্সর, তরল স্তর সেন্সর, তরল প্রবাহ সেন্সর, জল নিমজ্জন সেন্সর, তাপমাত্রা সেন্সর, আর্দ্রতা সেন্সর, P2M স্পীড সেন্সর, একটি উইনডেল সেন্সর। সেন্সর, ইত্যাদি), ইউনিফাইড অ্যাক্সেস, ইউনিফাইড ডেটা সংগ্রহ এবং নমনীয় প্রসারণ ক্ষমতা অর্জন করে।

পরামিতিগুলি কারখানার নির্দেশাবলী অনুসারে চাহিদা অনুসারে সেট করা যেতে পারে এবং LoRaWAN বেস স্টেশন পুনর্নির্দেশ পাওয়ার পরে ব্যবহার করা যেতে পারে

KSULR-100 ইউনিভার্সাল LORA RTU USB-TTL তারের মাধ্যমে সেট প্যারামিটারের সাথে সংযুক্ত রয়েছে (নিজের দ্বারা কেনা)। টুইজার দিয়ে অধিগ্রহণ বাক্সের পিছনের নরম প্লাগটি সরানোর পরে এবং স্ক্রুটি সরানোর পরে, শেলটি খোলা হয় এবং দেখানো হিসাবে সংযুক্ত করা হয় (RXD এবং TXD ক্রস সংযোগ, অর্থাৎ, USB-TTL তারের RXD অধিগ্রহণ বাক্সের TXD এর সাথে সংযুক্ত, TXD সংযুক্ত করা হয় RXDX-এর সাথে সংযুক্ত এবং TXD এর সাথে সংযুক্ত। অধিগ্রহণ বাক্সের VCC শর্টিং ক্যাপ সহ 3V3 এ সংক্ষিপ্ত করা হয় এবং GND অধিগ্রহণ বাক্সের GND এর সাথে সংযুক্ত থাকে)

সেন্সরবক্স কনফিগারেশন টুলটি খুলুন > সংশ্লিষ্ট com নির্বাচন করুন> বড রেট 9600> সিরিয়াল পোর্ট খুলতে ওপেন এ ক্লিক করুন> AN201 ক্লিক করুন> ফাংশন সিলেক্ট> AT+FUNMODE= পরে বক্সে ইনপুট c এ ক্লিক করুন= এবং তারপরে AT+FUNMODE= ঠিক আছে ক্লিক করুন সমাপ্তি নির্দেশ করতে নীচে বাম দিকে প্রদর্শিত হবে।

UART>AT+UART1CFG এর পরে বক্সে ক্লিক করুন, 9600> লিখুন এবং তারপর 8n1 নির্বাচন করুন। সম্পূর্ণতা নির্দেশ করতে AT+UART1CFG-এর নিচে ওকে ক্লিক করুন

(ফ্যাক্টরি প্রতি 30 মিনিটে ডেটা সংগ্রহ করতে ডিফল্ট করে এবং ক্যোয়ারী ফ্রিকোয়েন্সি বৃদ্ধি পাওয়ার খরচ বাড়াবে)।

AN201 ক্লিক করুন> RS485 এ ক্লিক করুন> AT+TRANS485MODE= পিছনের উল্টানো ত্রিভুজ নির্বাচন করুন পোলিং ক্লিক করুন> AT+TRANS485MODE= প্যারামিটার সেট করুন, ঠিক আছে> AT+SAMPLEDATIM এর পরে বক্সে 1800 লিখুন=> AT+SAMPLEDATIMs এর পরে AT+SAMPLEDATIMs এ ক্লিক করুন, এনবক্সে 8 AT+REQDATA=> 8-এর পর বক্সে 0103010000030437 লিখুন> AT+REQDATA= সেট প্যারামিটারে ক্লিক করুন, ঠিক আছে> AT+RESPONSETIM= পরে বক্সে 10000 ইনপুট করুন AT+RESPONSETIM= (সেন্সর ব্যর্থতার জন্য পাওয়ার সাপ্লাই টাইম) প্রতিটি সেন্সরকে সঠিক করার জন্য খুব কম ক্লিক করুন AT+ রেসপন্সটিম = সেট প্যারামিটার, ঠিক আছে> AT+REBOOT ক্লিক করুন নীচে বাম দিকে প্রদর্শিত হবে। তিনবার বাজারের শব্দ হওয়ার পরে, এর মানে হল যে নেটওয়ার্কটি সফলভাবে প্রবেশ করা হয়েছে, এবং ডেটা পটভূমিতে দেখা যেতে পারে।

LoRaWAN বেস স্টেশনের প্যাকেটগুলি নির্দিষ্ট LoRa সার্ভারে পাঠানোর জন্য, বেস স্টেশনের জন্য সার্ভারের ঠিকানা কনফিগার করা প্রয়োজন৷

ক্রোম ব্রাউজার খুলুন, LoRaWAN বেস স্টেশন আইপি ইনপুট করুন (এই উদাহরণের জন্য 192.168.10.99), তারপরে ব্যবহারকারীর নাম এবং পাসওয়ার্ড ইনপুট করুন (এই উদাহরণের জন্য ব্যবহারকারীর নাম = অতিথি, পাসওয়ার্ড = rimelink), এবং নীচে দেখানো হিসাবে ওয়েব কনফিগারেশন পৃষ্ঠা প্রবেশ করুন।

তারপর LoRaWAN সার্ভার কনফিগারেশন > সার্ভারের ঠিকানা > IP লিখুন (lorawan.timeddd.com /b19>) > ঠিক আছে ক্লিক করুন। নিচের চিত্রে দেখানো হয়েছে

লগ ইন করুন http://lorawan.timeddd.com/unit/ULogin.aspx,

অ্যাকাউন্ট নম্বর: 19240527

পাসওয়ার্ড: অ্যাডমিন @ 666666

লগ ইন করার পরে, সংশ্লিষ্ট ডেটা দেখতে সংশ্লিষ্ট আইডি ডিভাইসের ডেটা বিকল্পে ক্লিক করুন এবং প্রতি 30 মিনিটে ডেটা পাঠাতে কারখানা সেট

আইডি অবস্থান চিত্রে দেখানো হয়েছে

প্রাপ্ত তথ্য নিম্নরূপ (হেক্সাডেসিমেলে), দূরত্বের একক হল 0.1 মিমি 6 মিটারের নিচে, ব্যাপ্তির একক হল মিমি 6 মিটারের উপরে, এবং তাপমাত্রার একক হল ° C। 90 তম বাইট হল তরল স্তরের মান, এবং 11 তম বাইট হল তাপমাত্রার মান। এই ক্ষেত্রে, তরল স্তরের মান হল 08E3, ইউনিট হল মিমি, এবং তাপমাত্রার মান হল 001B। দশমিক সংখ্যায় রূপান্তরিত হলে, সেন্সর তরল স্তর পরিমাপ করে 2275mm এবং তাপমাত্রা 27℃।

KSULR-100 সার্বজনীন LORA RTU সব 485 বহির্গামী, যা অধিগ্রহণ বাক্স অনুযায়ী সেন্সরের লেবেলের সাথে সংযুক্ত করা যেতে পারে।

অনুপযুক্ত ইনস্টলেশন এবং নির্মাণের কারণে সরঞ্জামের ক্ষতি এড়াতে, অনুগ্রহ করে নিম্নলিখিত সতর্কতাগুলি অনুসরণ করুন:

• সরঞ্জাম ইনস্টলেশন শুধুমাত্র পেশাদার কর্মী বা অনুমোদিত প্রকৌশল প্রতিনিধিদের দ্বারা বাহিত হতে পারে;
• নির্মাণ কর্মীদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য, পেশাদার এবং যোগ্যতাসম্পন্ন ইনস্টলেশন সরঞ্জাম ব্যবহার করুন;
• সরঞ্জাম ইনস্টলেশন অবস্থান আগুন, শক্তিশালী বৈদ্যুতিক ক্ষেত্র এবং অন্যান্য পরিবেশ থেকে দূরে হতে হবে, অন্যথায় এটি সরঞ্জামের ক্ষতি হতে পারে;
• উচ্চ কম্পন পরিবেশে সরঞ্জাম ইনস্টল করা নিষিদ্ধ;
• সরঞ্জাম বহিরঙ্গন ইনস্টলেশন জল প্রমাণ ট্যাংক ইনস্টল করা প্রয়োজন;
• কোম্পানি ইনস্টলেশন সতর্কতা ব্যাখ্যা করার চূড়ান্ত অধিকার সংরক্ষণ করে।

ইনস্টলেশন সরঞ্জাম সরঞ্জাম ইনস্টলেশনের জন্য প্রদান করা হয় না. প্রকৃত ইনস্টলেশন পরিবেশ অনুযায়ী নিম্নলিখিত ইনস্টলেশন সরঞ্জাম প্রস্তুত করুন

প্রাচীর-মাউন্ট ইনস্টলেশন

প্রথমে, মাল্টি-ফাংশন বক্সটি প্রাচীর ইনস্টলেশন অবস্থানের উপর ফ্ল্যাট রাখুন এবং ইনস্টলেশন গর্ত চিহ্নিত করতে একটি মার্কার ব্যবহার করুন। দ্বিতীয়ত, পারকাশন ড্রিল (ড্রিল বিট 8 মিমি) প্রাচীর চিহ্নিত অবস্থানে ছিদ্র করতে ব্যবহৃত হয় এবং রাবারের হাতা আবার গর্তে রাখা হয়। হাতুড়িটি রাবারের হাতাতে আঘাত করার জন্য ব্যবহৃত হয়, যাতে রাবারের হাতা সমস্ত ইনস্টলেশনের গর্তে থাকে। অবশেষে, একটি স্পেসারের সাথে স্ক্রুটি প্রাচীরের বহুমুখী বাক্সটি ঠিক করতে ব্যবহৃত হয়।

মেরু মাউন্ট পদ্ধতি

প্রথমত, মাল্টি-ফাংশন বক্সের পিছনে ব্যাকপ্লেন ঠিক করতে ফিক্সিং স্ক্রুগুলি ব্যবহার করুন এবং দ্বিতীয়ত, মাল্টি-ফাংশন বক্সের পিছনে ব্যাকপ্লেন গর্তের মধ্য দিয়ে যাওয়ার জন্য হুপ ব্যবহার করুন; হুপটি আবার পোস্টের চারপাশে মোড়ানো, অবশেষে হুপটিকে শক্তভাবে লক করতে একটি ছোট স্ক্রু ড্রাইভার ব্যবহার করুন এবং ইনস্টলেশন সম্পূর্ণ হয়।

ডেটা কমিউনিকেশন ফরম্যাটের বর্ণনা

1, পণ্যটি সংরক্ষণ করা উচিত -40℃~+80℃, আপেক্ষিক আর্দ্রতা 90% এর বেশি নয়, বায়ুচলাচল, শুষ্ক, কোন ক্ষয়কারী গ্যাস গুদাম নেই।

পণ্যটি শংসাপত্র এবং নির্দেশিকা ম্যানুয়াল সহ একটি প্যাকেজে প্যাক করা হয়। পরিবহনের সময় শক্তিশালী সংঘর্ষ কঠোরভাবে নিষিদ্ধ

নির্দেশাবলী, সঠিক তারের ইনস্টলেশন, কেস রক্ষণাবেক্ষণ, এই পণ্য 1 বছরের জন্য বিনামূল্যে ওয়ারেন্টি সঙ্গে কঠোরভাবে ব্যবহারকারীদের.

নিম্নলিখিত পরিস্থিতিতে ওয়ারেন্টি দ্বারা আচ্ছাদিত করা হয় না:

• সার্কিট বোর্ড এবং এর উপাদানগুলিকে বিচ্ছিন্ন করুন;
• সিস্টেমের মধ্যে বজ্রপাত বা শক্তিশালী বিদ্যুৎ, সার্কিট পুড়িয়ে ফেলা;
• পাওয়ার সাপ্লাই ভোল্টেজ সীমা মান ছাড়িয়ে গেছে, সার্কিট বোর্ড পুড়ে গেছে;
• বৈদ্যুতিক বাক্স জল বা অন্যান্য বিদেশী সংস্থা;
• ভুল নির্বাচন, পণ্য ব্যবহারের সুযোগ অতিক্রম;
• সেন্সরের একটি নির্দিষ্ট অংশ বা পুরো মেশিন আহত বা ক্ষতিগ্রস্ত হয়।
