● সনাক্তকরণ ব্যাপ্তিঃ 0.01 ~ 30 মিটার
●নির্ভুলতা: স্তর ০।2স্তর ০।5
● চাপের পরিসীমাঃ -0.1MPa~32MPa
●প্রোব তাপমাত্রাঃ -50~250 °C
● পরিবেষ্টিত তাপমাত্রাঃ -২০-৬০ ডিগ্রি সেলসিয়াস
●সংরক্ষণের তাপমাত্রাঃ -৫৫°C+১২৫°C
●আউটপুট সিগন্যালঃ HART যোগাযোগ/485/CAN বাস যোগাযোগের সাথে 4×20mA,4 ~ 20mA
● সরবরাহ ভোল্টেজঃ 12 ′′ 28VDC (নিরাপত্তা বাধা দ্বারা চালিত করা উচিত)
● ফিক্সিংঃ স্ক্রু মাউন্ট M20 × 1।5এম২৭×২,
ফ্ল্যাঞ্জ মাউন্ট DN25,DN40,DN50. বিশেষ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে
● ভিজা উপাদানঃ 316 স্টেইনলেস স্টীল,1Gr18Ni19Tior বা PTFE
●দীর্ঘমেয়াদী স্থিতিশীলতাঃ ≤0.2%FS/বছর,
● তাপমাত্রা প্রবাহঃ≤0.02%FS/°C (রেঞ্জ ০°70°C)
●বিস্ফোরণের মাত্রাঃ স্বতন্ত্রভাবে নিরাপদ ExiraIIC T6, Flameproof Ext II C T5
● সুরক্ষাঃIP67
●অন্তর্নিহিতভাবে নিরাপদ পরামিতিঃUi:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH
ইনস্টলেশন এবং কমিশন

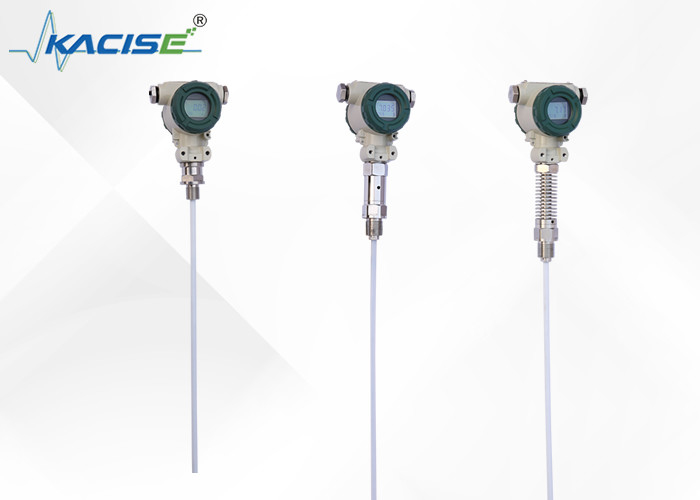

ক্যাবল এবং রড স্তরের ট্রান্সমিটার বিভিন্ন সাইটের অবস্থার সাথে খাপ খাইয়ে নেওয়ার বিভিন্ন স্থির উপায় রয়েছে। যখন সাইটটি এম 20 × 1 এর মতো প্রক্রিয়া সুবিধা সরবরাহ করতে পারে না।৫ মহিলা থ্রেড বা ফ্ল্যাঞ্জ, আপনি তিনটি ইনস্টলেশন পদ্ধতি নির্বাচন করতে পারেন (দেওয়াল-মাউন্ট, অনুভূমিক পাইপ র্যাক এবং উল্লম্ব নল র্যাক, যা আপনাকে সাইটে ইনস্টলেশনে সুবিধাজনক করে তোলে।
বৃহত্তর গতিশীলতার মিডিয়া পরিমাপ করার সময়, ব্যবহারকারী ওজন সংযুক্তি নির্বাচন করতে পারেন যাতে সেন্সরটি শক্তিশালী ঝাঁকুনি থেকে বিরত থাকে, যা সেন্সরের স্থিতিশীলতার ভূমিকা পালন করতে পারে।ওজন যোগ করার সময় ভারী বস্তুগুলিকে পাত্রে নিচে রাখা উচিত, যাতে সেন্সরের তার ভাঙতে না পারে।
যখন সাইটের অবস্থা খারাপ হয়, ব্যবহারকারীকে বিদেশী দেহের ক্ষতি বা পরিমাপের নির্ভুলতা প্রভাবিত করার জন্য সেন্সরটি রক্ষা করতে সেন্সর ঢালটি ব্যবহার করা উচিত।

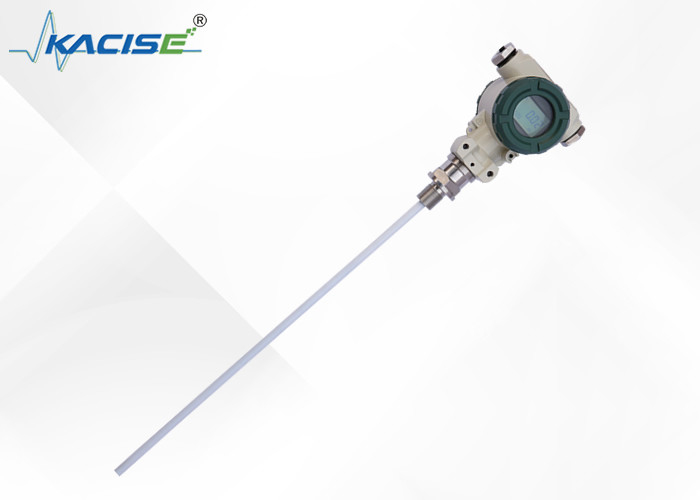

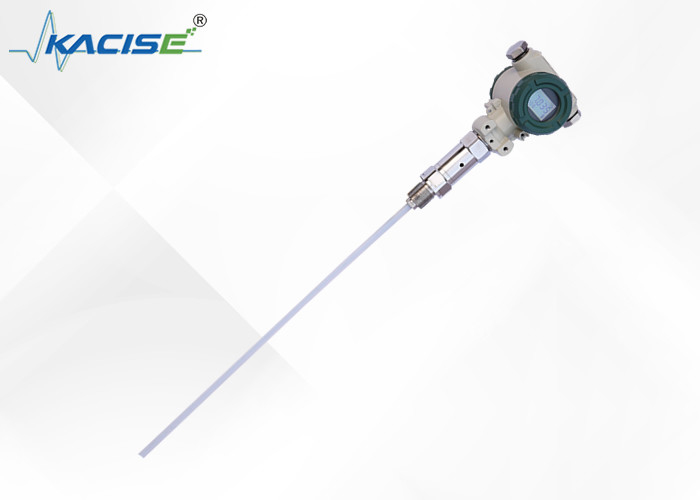

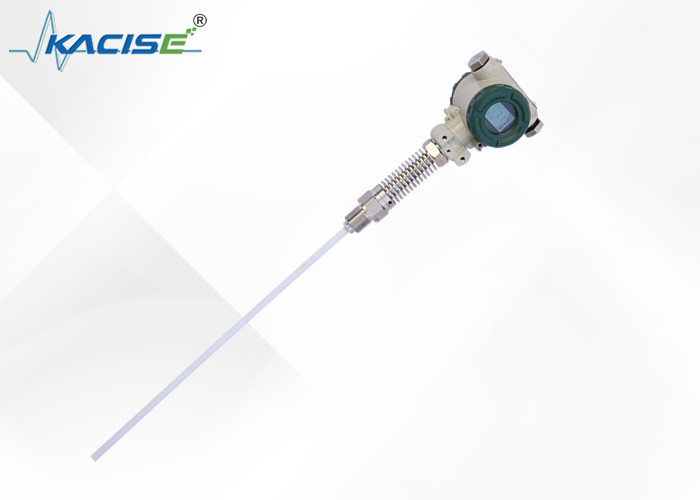

যদি কন্টেইনারগুলি ধাতব না হয়, আমরা একটি KCF600 রড স্তর ট্রান্সমিটার ব্যবহার করার সময় কন্টেইনারের নীচে একটি তারের অ্যাক্সেস সহ ট্রান্সমিটার কেসটি স্থাপন করতে হবে;অন্যথায় পরিমাপ সঠিক নয়.
এই পণ্যটি কারখানায় ক্যালিব্রেট করা হয়েছে; মাঠের জন্য সামঞ্জস্যের জন্য নিম্নলিখিত পদ্ধতিগুলি ব্যবহার করা যেতে পারেঃ
উঃ বুদ্ধিমান সার্কিট ডিবাগিং পদ্ধতিঃ
সাইট-শূন্য----- যখন তরল স্তর সর্বনিম্ন স্থানে অবস্থিত, একই সময় মুক্তির পরে 8 সেকেন্ডের জন্য "Z" কী এবং "S" কী টিপুন, এবং তারপর "Z" কী ক্লিক করুন,আউটপুট বর্তমান স্বয়ংক্রিয়ভাবে 4mA এ সামঞ্জস্য করা হয়.
সাইট - ভরাট ------ যখন তরল স্তর সর্বোচ্চ স্থানে, "Z" কী এবং "S" কী ধরে রাখা 8 সেকেন্ডের জন্য একই সময় মুক্তি, এবং তারপর "S" কী ক্লিক করুন,আউটপুট বর্তমান স্বয়ংক্রিয়ভাবে 20mA এ সামঞ্জস্য করা হয়.
বিঃ অ্যানালগ সার্কিট ডিবাগিং পদ্ধতিঃ
যখন তরল স্তর পরবর্তী সীমা মধ্যে, স্ক্রু ড্রাইভার ধীরে ধীরে ঘোরানো "Z" potentiometer ব্যবহার, 4mA কাছাকাছি ammeter রিডিং পালন
যখন তরল স্তর উপরের সীমা, স্ক্রু ড্রাইভার ধীরে ধীরে ঘোরানো "এস" potentiometer ব্যবহার করুন এবং 20mA কাছাকাছি ammeter রিডিং পর্যবেক্ষণ
এবং এটি 2-3 বার চালান, যতক্ষণ না শূন্য এবং স্প্যান সঠিক 4mA এবং 20mA ছিল। সমন্বয় পরে, ট্রান্সমিটারের কভার আঁট করা উচিত।
নোটঃ
1. পণ্য সার্টিফিকেশন এবং ম্যানুয়াল সঙ্গে পণ্য সরবরাহ, যা পণ্য নম্বর, প্রযুক্তিগত পরামিতি, তারের ডায়াগ্রাম, এবং উত্পাদন তারিখ আছে, ভুল এড়াতে দয়া করে চেক করুন।
2. ইনস্টলেশন পণ্য সংযোগ এবং থ্রেড ধরনের উপর ভিত্তি করে করা উচিত, সাইট ইন্টারফেস পণ্য ইন্টারফেস সঙ্গে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন. ধীরে ধীরে থ্রেডেড সংযোগ টান,সিলিংয়ের দিকে মনোযোগ দিন, টর্ক সরাসরি ট্রান্সমিটার হাউজে যোগ করা যাবে না এবং শুধুমাত্র ছয় পক্ষের ট্রান্সমিটার ইন্টারফেসে যোগ করা যাবে।
3কোম্পানির নির্দেশাবলী অনুযায়ী ওয়্যারিং করা উচিত।
4. এই পণ্য একটি স্পষ্টতা শক্তি রূপান্তর যন্ত্র, নিষিদ্ধ disassemble, সংঘর্ষ, পতন এবং হার্ড প্রত্যাখ্যান খেলতে.
5. ট্রান্সমিটার পাওয়ার চালু করার পরে অবিলম্বে কাজ করে, কিন্তু আউটপুট 30 মিনিটের জন্য উষ্ণ করার পরে স্থিতিশীল হতে পারে.
6অস্বাভাবিক ব্যবহার, বিদ্যুৎ বন্ধ, চেক, অথবা সরাসরি আমাদের প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করুন।7পরিবহন, সঞ্চয়স্থান মূল প্যাকেজিং পুনরুদ্ধার করা উচিত এবং একটি শীতল, শুষ্ক, বায়ুচলাচল গুদামে সংরক্ষণ করা উচিত।
8ইনস্টলেশন প্রক্রিয়ায় সেন্সর তারের ত্বকের ভাঙ্গন এড়াতে মনোযোগ দেওয়া উচিত।
9. সেন্সর তারের ইনস্টল করার সময়, পুল প্রাচীর থেকে দূরত্ব কমপক্ষে 10 সেমি উপরে থাকা উচিত, অন্যথায় পরিমাপ সঠিক হবে না।
10পুরো পিটিএফই কাঠামোর গ্রাউন্ডিং লাইন এবং রড স্তরটি পরিমাপ মাধ্যমের সাথে পরিচালিত হতে হবে; অন্যথায় পরিমাপটি সঠিক হবে না।
11ইনস্টলেশন সাইট কার্যকর বজ্র সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।
12এই সিরিজের যেকোনো ট্রান্সমিটারের বাক্সগুলোকে গ্রাউন্ড করা আবশ্যক; গ্রাউন্ডিং প্রতিরোধ 4Ω এর কম হওয়া উচিত।
13. নিরাপত্তা বাধা বিস্ফোরণ-প্রতিরোধী সার্টিফিকেশন করা উচিত; তার ইনস্টলেশন প্রয়োজনীয়তা নির্দেশাবলীর প্রয়োজনীয়তা অনুসরণ করা উচিত।
14. যখন ট্রান্সমিটারটি "0" জোনের জন্য ব্যবহার করা হয় তখন বাধা-চালিত পাওয়ার ট্রান্সফরমারগুলিকে GB3836.4-2000 NO. 8 এর প্রয়োজনীয়তা পূরণ করতে হবে।1.
