কঠোর পরিবেশের জন্য IP67 সুরক্ষা এবং HART কমিউনিকেশন সহ 316 স্টেইনলেস স্টিল ক্যাপাসিটিভ লেভেল সেন্সর

পণ্য বিবরণ:

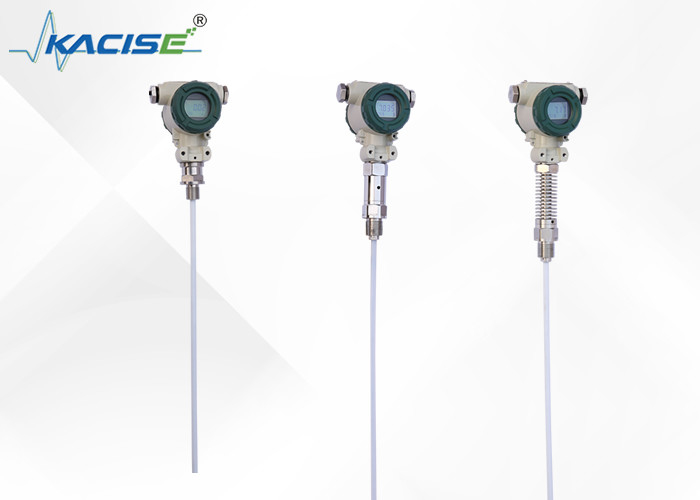

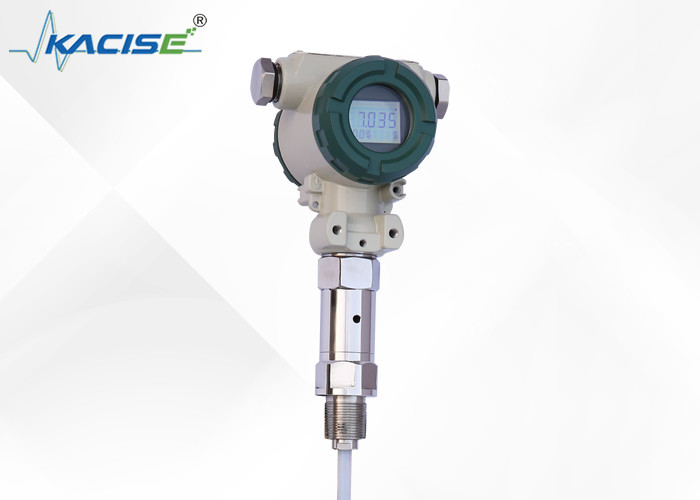

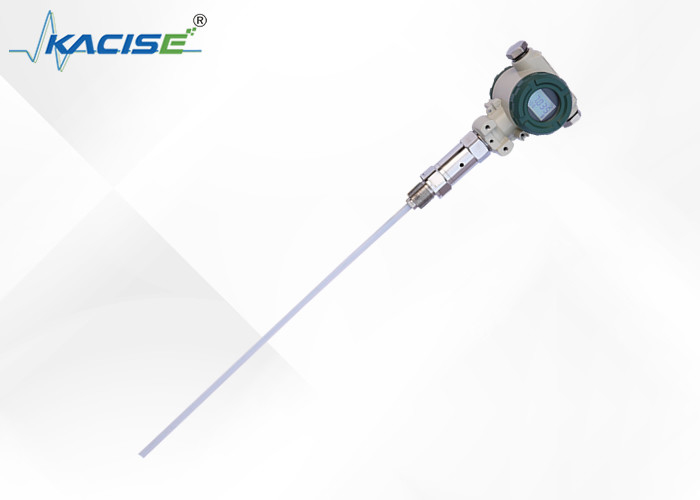

KCF600 সিরিজের ক্যাপাসিটিভ লেভেল ট্রান্সমিটারটি ক্রমাগত কঠোর পরিস্থিতিতে বিভিন্ন ধরণের তরল সনাক্ত করার জন্য ডিজাইন করা হয়েছে যেমন উচ্চ তাপমাত্রা এবং চাপ, উচ্চ ক্ষয়, সহজ স্ফটিককরণ এবং সহজ প্লাগিং। এটি জল, অ্যাসিড এবং ক্ষার দ্রবণ এবং বয়লারের জলের স্তর পরিমাপের জন্য উপযুক্ত।

এই স্তরের ট্রান্সমিটারের কোন চলমান বা নমনীয় অংশ নেই, এটি অত্যন্ত নির্ভরযোগ্য এবং প্রভাব প্রতিরোধী করে তোলে। এর ইনস্টলেশন সহজ, এবং এটি যুক্তিসঙ্গত খরচে উচ্চ নির্ভুলতা প্রদান করে। বিভিন্ন পরিস্থিতিতে, এটি প্রথাগত ফ্লোট টাইপ, ইনপুট টাইপ এবং ডিফারেনশিয়াল প্রেসার টাইপ লেভেল ট্রান্সমিটার প্রতিস্থাপন করতে সক্ষম।

KCF600 স্তরের ট্রান্সমিটারের মূল অংশগুলি উন্নত RF ক্যাপাসিটিভ সেন্সিং সার্কিটগুলি ব্যবহার করে যা তাপমাত্রা দ্বারা সঠিকভাবে ক্ষতিপূরণ দেওয়া হয় এবং রৈখিকতার জন্য সংশোধন করা হয়। এটি নিশ্চিত করে যে আউটপুট একটি প্রমিত বৈদ্যুতিক সংকেত (সাধারণত 4~20mA)। সিস্টেম কনফিগার করতে, আপনি HART, CANBUS, এবং 485 যোগাযোগ প্রোটোকল থেকে চয়ন করতে পারেন।

ট্রান্সমিটারের একটি স্ব-অনুক্রমিক বৈশিষ্ট্য রয়েছে যা সম্পূর্ণ পরিসীমা কভার করে, ব্যবহারকারীদের দুটি কী ব্যবহার করে "শূন্য" এবং "পরিসীমা" স্বয়ংক্রিয় ক্রমাঙ্কন সম্পাদন করতে সক্ষম করে। এই বৈশিষ্ট্যটি বিভিন্ন এবং জটিল পরিস্থিতিতে সহজে অভিযোজন করার অনুমতি দেয়।

বৈশিষ্ট্য:

সহজ এবং নির্ভরযোগ্য কাঠামো

আমাদের পণ্যের গঠন সহজ এবং কোনো চলমান বা ইলাস্টিক উপাদান ধারণ করে না। এই নকশা উচ্চ নির্ভরযোগ্যতা এবং ন্যূনতম রক্ষণাবেক্ষণ নিশ্চিত করে। স্বাভাবিক পরিস্থিতিতে, নিয়মিত মাঝারি বা ছোট মেরামতের প্রয়োজন নেই।

সংকেত আউটপুট বৈচিত্র্য

বিভিন্ন সিস্টেম কনফিগারেশনের সুবিধার্থে, আমাদের পণ্যগুলি গ্রাহকদের বেছে নেওয়ার জন্য বিভিন্ন ধরণের সিগন্যাল আউটপুট বিকল্প সরবরাহ করে।

পরিমাপ নির্ভুলতা

আমাদের পণ্যগুলি উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পাত্রে পরিমাপের জন্য সুবিধাজনক। পরিমাপ করা ডেটা পরিমাপ করা তরলের তাপমাত্রা, নির্দিষ্ট মাধ্যাকর্ষণ, পাত্রের আকৃতি বা চাপের প্রভাব দ্বারা প্রভাবিত হয় না।

কোরসিভ তরল পরিমাপ

আমাদের পণ্যগুলি অ্যাসিড, ক্ষার এবং অন্যান্য ক্ষয়কারী তরল পরিমাপের জন্য বিশেষভাবে উপযুক্ত।

প্রতিরক্ষামূলক বৈশিষ্ট্য

আমাদের পণ্যগুলি ওভারকারেন্ট, ওভারভোল্টেজ এবং পাওয়ার পোলারিটির বিরুদ্ধে নিখুঁত সুরক্ষা প্রদান করে।

প্রযুক্তিগত পরামিতি:

• সনাক্তকরণ পরিসীমা: 0.01 ~ 30 মি
• নির্ভুলতা: স্তর 0.2, স্তর 0.5
• চাপ পরিসীমা: -0.1MPa~32MPa
• প্রোবের তাপমাত্রা: -50~250 ℃
• পরিবেষ্টিত তাপমাত্রা: -20~60 ℃
• স্টোরেজ তাপমাত্রা: -55℃～+125℃
• আউটপুট সংকেত: 4～20mA, 4 ~ 20mA সঙ্গে HART কমিউনিকেশন/485/CAN বাস যোগাযোগ
• সরবরাহ ভোল্টেজ: 12～28VDC (নিরাপত্তা বাধা দ্বারা চালিত হওয়া উচিত)
• ফিক্সেশন: স্ক্রু মাউন্টিং M20 × 1.5, M27 × 2, ফ্ল্যাঞ্জ মাউন্টিং DN25, DN40, DN50। বিশেষ বৈশিষ্ট্যগুলি কাস্টমাইজ করা যেতে পারে
• ভেজা উপাদান: 316 স্টেইনলেস স্টীল, 1Gr18Ni19Tior বা PTFE
• দীর্ঘমেয়াদী স্থিতিশীলতা: ≤0.2% FS/বছর,
• তাপমাত্রা প্রবাহ:≤0.02%FS/℃ (0～70℃ এর পরিসর)
• বিস্ফোরণের মাত্রা: অভ্যন্তরীণভাবে নিরাপদ ExiraⅡC T6, Flameproof Ext II C T5
• সুরক্ষা: IP67
• অভ্যন্তরীণভাবে নিরাপদ প্যারামিটার:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

ইনস্টলেশন এবং কমিশনিং

তারের এবং রড স্তরের ট্রান্সমিটারে বিভিন্ন সাইটের অবস্থার সাথে খাপ খাইয়ে নেওয়ার বিভিন্ন ধরণের নির্দিষ্ট উপায় রয়েছে। যখন সাইটটি M20 × 1.5 ফিমেল থ্রেড বা ফ্ল্যাঞ্জের মতো প্রক্রিয়ার সুবিধা প্রদান করতে পারে না, তখন আপনি ইনস্টলেশনের তিনটি পদ্ধতি বেছে নিতে পারেন (ওয়াল-মাউন্ট করা, অনুভূমিক পাইপ র্যাক এবং উল্লম্ব টিউব র্যাক, যা আপনাকে অন-সাইটে ইনস্টলেশনে সুবিধাজনক করে তোলে। (ছবি সহ)

বৃহত্তর গতিশীলতার মিডিয়া পরিমাপ করার সময়, ব্যবহারকারী সেন্সর ফর্ম হিংস্র সুইং প্রতিরোধ করার জন্য ওজন সংযুক্তি চয়ন করতে পারেন, যা সেন্সরের স্থিতিশীলতার ভূমিকা পালন করতে পারে। ওজন যোগ করার সময় ভারী বস্তুগুলি অবশ্যই পাত্রের নীচে রাখতে হবে, যাতে সেন্সরের তারটি ভেঙে না যায়।

যখন সাইটের অবস্থা খারাপ হয়, ব্যবহারকারীকে সেন্সর রক্ষা করার জন্য সেন্সর ঢাল ব্যবহার করা উচিত যাতে বিদেশী শরীরের ক্ষতি এড়াতে বা পরিমাপের সঠিকতা প্রভাবিত হয়।

যদি পাত্রগুলি ধাতব না হয়, তাহলে একটি KCF600 রড স্তরের ট্রান্সমিটার ব্যবহার করার সময় আমাদের কন্টেইনারের নীচে একটি তারের অ্যাক্সেস সহ ট্রান্সমিটার ঘের রাখতে হবে; অন্যথায় পরিমাপ সঠিক নয়।

এই পণ্য কারখানায় ক্রমাঙ্কিত করা হয়েছে; ক্ষেত্র সামঞ্জস্যের জন্য তিনি নিম্নলিখিত পদ্ধতিগুলি গ্রহণ করতে পারেন:

উত্তর: বুদ্ধিমান সার্কিট ডিবাগিং পদ্ধতি:

সাইট-শূন্য------ যখন তরল স্তরটি সর্বনিম্ন স্থানে অবস্থিত হয়, একই সময় প্রকাশের পরে 8 সেকেন্ডের জন্য "Z" কী এবং "S" কী ধরে রাখুন, এবং তারপরে "Z" কী ক্লিক করুন, আউটপুট কারেন্ট স্বয়ংক্রিয়ভাবে 4mA এ সামঞ্জস্য হয়।

সাইট - ভরা ------ যখন তরল স্তরের সর্বোচ্চ স্থানে, একই সময়ে প্রকাশের পর 8 সেকেন্ডের জন্য "Z" কী এবং "S" কী ধরে রাখা হয়, এবং তারপর "S" কী ক্লিক করা হয়, আউটপুট কারেন্ট স্বয়ংক্রিয়ভাবে 20mA-তে সমন্বয় করা হয়।

বি: এনালগ সার্কিট ডিবাগিং পদ্ধতি:

যখন তরল স্তর পরবর্তী সীমাতে, স্ক্রু ড্রাইভার ব্যবহার করুন ধীরে ধীরে ঘোরানো "Z" potentiometer, 4mA এর কাছাকাছি অ্যামিটার রিডিং পর্যবেক্ষণ করুন

যখন তরল স্তর উপরের সীমাতে, স্ক্রু ড্রাইভারটি ধীরে ধীরে ঘোরানো "S" পটেনশিওমিটার ব্যবহার করুন এবং 20mA এর কাছাকাছি অ্যামিটার রিডিং পর্যবেক্ষণ করুন

এবং শূন্য এবং স্প্যান সঠিক 4mA এবং 20mA না হওয়া পর্যন্ত এটিকে 2-3 গুণ বেশি চালান৷ সামঞ্জস্য করার পরে, ট্রান্সমিটার কভার আঁট করা উচিত।

দ্রষ্টব্য:

1. পণ্যের সার্টিফিকেশন এবং ম্যানুয়াল সহ পণ্য সরবরাহ করে, যাতে পণ্যের নম্বর, প্রযুক্তিগত পরামিতি, তারের ডায়াগ্রাম এবং উত্পাদনের তারিখ থাকে, ভুল এড়াতে দয়া করে পরীক্ষা করুন।
2. ইনস্টলেশন পণ্য সংযোগ এবং থ্রেড প্রকারের উপর ভিত্তি করে হওয়া উচিত, সাইট ইন্টারফেস পণ্য ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন। থ্রেডেড সংযোগটি ধীরে ধীরে শক্ত করুন, সিল করার দিকে মনোযোগ দিন, টর্ক সরাসরি ট্রান্সমিটার হাউজিংয়ে যোগ করা যাবে না এবং শুধুমাত্র ছয়-পক্ষের ট্রান্সমিটার ইন্টারফেসে যোগ করা যেতে পারে।
3. ওয়্যারিং কঠোরভাবে কোম্পানির নির্দেশাবলী অনুযায়ী হওয়া উচিত।
4. এই পণ্যটি একটি নির্ভুল শক্তি রূপান্তর যন্ত্র, বিচ্ছিন্ন করা, সংঘর্ষ, পতন এবং খেলার জন্য হার্ড প্রত্যাখ্যান নিষিদ্ধ।
5. ট্রান্সমিটার পাওয়ার অন হওয়ার সাথে সাথে কাজ করে, কিন্তু 30 মিনিটের জন্য উষ্ণ হওয়ার পরে আউটপুট স্থিতিশীল হতে পারে।
6. অস্বাভাবিক ব্যবহার, পাওয়ার বন্ধ করে, চেক করে বা সরাসরি আমাদের প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করে।
7. পরিবহন, স্টোরেজ মূল প্যাকেজিং পুনরুদ্ধার করা উচিত এবং একটি শীতল, শুষ্ক, বায়ুচলাচল গুদামে সংরক্ষণ করা উচিত।
8. সেন্সর তারের চামড়া ভাঙা এড়াতে ইনস্টলেশন প্রক্রিয়া মনোযোগ দিতে হবে।
9. সেন্সর তার ইনস্টল করার সময়, পুলের প্রাচীর থেকে দূরত্ব কমপক্ষে 10CM উপরে হওয়া উচিত, অন্যথায় পরিমাপ সঠিক হবে না।
10. পুরো PTFE কাঠামোর গ্রাউন্ডিং লাইন এবং রডের স্তর অবশ্যই মাপা মিডিয়ার সাথে পরিচালনা করতে হবে; অন্যথায় পরিমাপ সঠিক হবে না।
11. ইনস্টলেশন সাইট কার্যকর বজ্র সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত.
12. এই সিরিজের যেকোনো ট্রান্সমিটারের ঘের অবশ্যই গ্রাউন্ডেড হতে হবে; গ্রাউন্ডিং প্রতিরোধের 4Ω কম হওয়া উচিত।
13. নিরাপত্তা বাধা বিস্ফোরণ-প্রমাণ সার্টিফিকেশন করা উচিত; এর ইনস্টলেশন প্রয়োজনীয়তা নির্দেশাবলীর প্রয়োজনীয়তা অনুসরণ করা উচিত।
14. যখন ট্রান্সমিটারটি "0" জোনে ব্যারিয়ার-চালিত পাওয়ার ট্রান্সফরমার ব্যবহার করা হয় তখন অবশ্যই GB3836.4-2000 NO এর প্রয়োজনীয়তা পূরণ করতে হবে। 8.1।

অ্যাপ্লিকেশন:

• তেল এবং গ্যাস শিল্প: ক্যাসিস ফ্লুইড লেভেল মিটার ট্যাঙ্ক এবং পাইপলাইনে জ্বালানীর মাত্রা পরিমাপের জন্য একটি নিখুঁত সমাধান। ক্যাপাসিটিভ ফুয়েল লেভেল সেন্সর উচ্চ নির্ভুলতার সাথে জ্বালানী স্তরের পরিবর্তন সনাক্ত করতে পারে, এটি জ্বালানী খরচ নিরীক্ষণ করা এবং জ্বালানী চুরি রোধ করা সহজ করে তোলে।
• রাসায়নিক শিল্প: ফ্লুইড লেভেল মিটার রাসায়নিক চুল্লি, স্টোরেজ ট্যাঙ্ক এবং পাইপলাইনে তরল মাত্রা পরিমাপের জন্য আদর্শ। PTFE ভেজা উপাদান নিশ্চিত করে যে পণ্যটি কঠোর রাসায়নিক থেকে জারা এবং ক্ষতির জন্য অত্যন্ত প্রতিরোধী।
• ওয়াটার ট্রিটমেন্ট ইন্ডাস্ট্রি: ক্যাসিস ফ্লুইড লেভেল মিটার ওয়াটার টাওয়ার, ওয়াটার ট্রিটমেন্ট প্লান্ট এবং পাইপলাইনে পানির স্তর পরিমাপের জন্য উপযুক্ত। ক্যাপাসিটিভ ওয়াটার লেভেল সেন্সর উচ্চ নির্ভুলতার সাথে পানির স্তরের পরিবর্তন সনাক্ত করতে পারে, যার ফলে পানির ব্যবহার নিরীক্ষণ করা এবং পানির ঘাটতি রোধ করা সহজ হয়।

ফ্লুইড লেভেল মিটারে চমৎকার তাপমাত্রা প্রবাহ এবং দীর্ঘমেয়াদী স্থিতিশীলতা রয়েছে, এটি নিশ্চিত করে যে সময়ের সাথে সঠিক রিডিং বজায় রাখা হয়। পণ্যের তাপমাত্রা প্রবাহ ≤0.02%FS/℃ (0～70℃ এর পরিসীমা), এবং দীর্ঘমেয়াদী স্থিতিশীলতা হল ≤0.2%FS/বছর।

ফ্লুইড লেভেল মিটারের চাপের পরিসীমা -0.1MPa~32MPa, এটিকে শিল্প অ্যাপ্লিকেশনের বিস্তৃত পরিসরে ব্যবহারের জন্য উপযুক্ত করে তোলে। পণ্যটি 4～20mA,4 ~ 20mA উইথ হার্ট কমিউনিকেশন/485/CAN বাস কমিউনিকেশন সহ বিভিন্ন আউটপুট সংকেত সহ উপলব্ধ।

ফ্লুইড লেভেল মিটার কার্টনে কেনার জন্য উপলব্ধ, ন্যূনতম অর্ডারের পরিমাণ 2। পণ্যটি 5 কার্যদিবসের মধ্যে বিতরণ করা হয়, এবং অর্থপ্রদানের শর্তাবলীর জন্য 100% অগ্রিম অর্থপ্রদান প্রয়োজন।

কাস্টমাইজেশন:

KCF6021-1-625mm ক্যাপাসিটিভ ফ্লুইড লেভেল সেন্সরের পরিসীমা 0.01~30 M এবং বিভিন্ন তরলের মাত্রা পরিমাপ করতে ব্যবহার করা যেতে পারে। এটির 0～70℃ পরিসরে ≤0.02%FS/℃ এর তাপমাত্রা প্রবাহ রয়েছে এবং এটি -20~60 ℃ থেকে তাপমাত্রায় কাজ করতে পারে। পণ্যটির একটি IP67 সুরক্ষা রেটিং রয়েছে এবং এটি কঠোর পরিবেশে ব্যবহার করা যেতে পারে।
