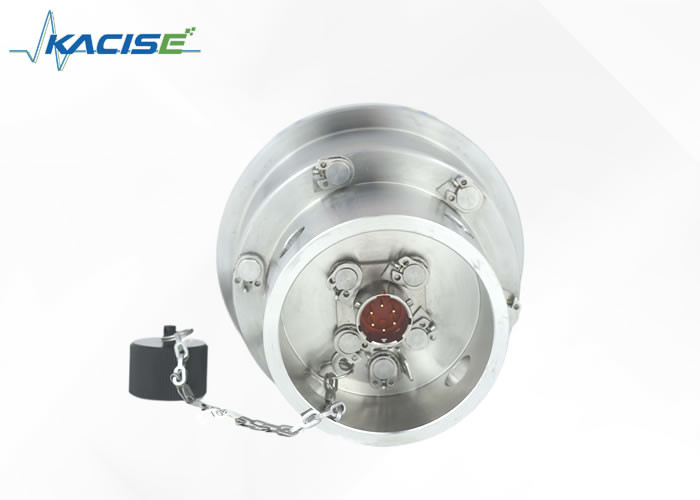

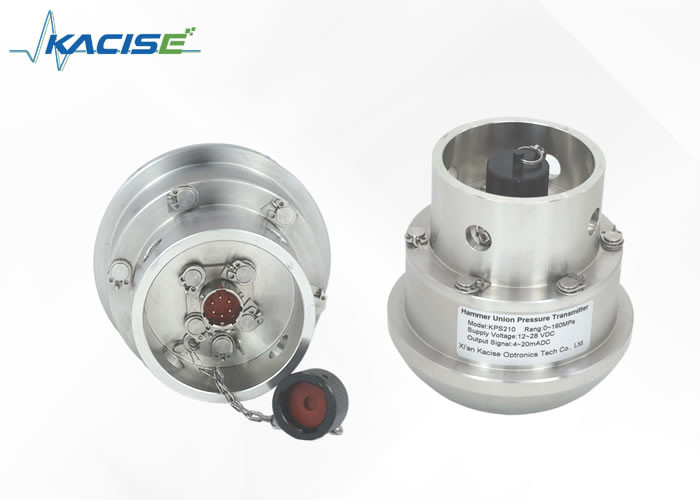

KPS210 হ্যামার ইউনিয়ন চাপ সেন্সর
1.পরিচিতি
কেপিএস২১০ স্টেনগেইজ হাই প্রেসার ট্রান্সমিটার একটি নতুন পণ্য যা বিদেশী উন্নত প্রযুক্তি এবং দেশীয় সেন্সর উত্পাদন প্রযুক্তিকে একীভূত করে।এটি আমাদের কোম্পানির বিদেশী পণ্য প্রযুক্তির প্রবর্তন এবং হজম আরেকটি স্ফটিক. সেন্সরটি আমদানি করা, উচ্চ নির্ভুলতা, বড় প্রতিরোধের স্ট্রেনগেইজ এবং দেশীয় অনন্য ডায়াফ্রাম প্রযুক্তি গ্রহণ করে। এর পরিমাপ পরিসীমা 160 এমপিএ পৌঁছতে পারে,এবং এটি উচ্চ প্রতিক্রিয়া বৈশিষ্ট্য আছে, উচ্চ নির্ভুলতা, শক্তিশালী কাঠামো, জারা প্রতিরোধের, কম্পন প্রতিরোধের, উচ্চ কর্মক্ষমতা এবং উচ্চ খরচ কর্মক্ষমতা।
এই পণ্যটি তেল শিল্পের ড্রিলিং সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত আমদানিকৃত ফ্রেকচারিং যানবাহন এবং সিমেন্টিং যানবাহনের উচ্চ চাপ পরিমাপের জন্য।এটি আমদানিকৃত পণ্য প্রতিস্থাপনের জন্য পছন্দসই ট্রান্সমিটার.
এই বিস্ফোরণ-প্রতিরোধী প্রকারটি GB3836.1-2010 এবং GB3836.4-2010 মানগুলির প্রয়োজনীয়তা পূরণ করে এবং বিস্ফোরণ-প্রতিরোধী শংসাপত্র পেয়েছে। বিস্ফোরণ-প্রতিরোধী চিহ্নটি Ex ib IIB T6 Gb।
বিস্ফোরণ-প্রতিরোধী পণ্যটি এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে বিস্ফোরক গ্যাস উপস্থিত হতে পারে। সংশ্লিষ্ট বিস্ফোরণ-প্রতিরোধী অঞ্চলগুলি হল জোন 1 এবং জোন 2, এবং এর সাধারণ প্রতিনিধি গ্যাসটি প্রোপেন।
2. মাত্রা
3প্রযুক্তিগত পরামিতি
| পরিমাপ পরিসীমা |
০-৩০...১৬০ এমপিএ |
| অতিরিক্ত লোড |
1.৫ গুণ পূর্ণ স্কেল চাপ (সর্বোচ্চ ১৬০ এমপিএ) |
| অ-রৈখিকতা |
±0.5% এফএস |
| শূন্য ত্রুটি |
± 1% এফএস |
| সম্পূর্ণ পরিসীমা ত্রুটি |
± 1% এফএস |
| আইসোলেশন প্রতিরোধের |
250M°C@250V DC |
| অপারেটিং তাপমাত্রা |
-30~70°C |
| বিস্ফোরণ প্রতিরোধী প্রকার |
-30 ~ 60°C |
| সংরক্ষণের তাপমাত্রা |
-40~70°C |
| পাওয়ার সাপ্লাই |
12~28VDC |
| আউটপুট সংকেত |
4 ~ 20 মি এডিসি (দ্বিতীয় লাইন) |
| লোড প্রতিরোধের |
≤(U-12)/0.02Ω (দ্বিতীয় লাইন) |
| ঘরের সুরক্ষা |
আইপি ৬৫ |
| বৈদ্যুতিক সংযোগ |
চার কোর বা ছয় কোর প্লাগ-ইন |
| অভ্যন্তরীণ নিরাপত্তা |
Ex ib IIB T6 গিগাবাইট |
| অভ্যন্তরীণ নিরাপত্তা পরামিতি |
Ui=28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| ইলেকট্রনিক কেসিং |
স্টেইনলেস স্টীল 304 |
| সেন্সর হাউজিং (চাপ সংবেদনশীল ডায়াফ্রাম) |
স্টেইনলেস স্টীল 17-4PH |
| সিল |
নাইট্রিল কাঁচা বা ওয়েল্ডিং |
4পরিবহন, প্যাকেজিং এবং সঞ্চয়স্থান
4.1 পরিবহন
যন্ত্রটি পরিবহনের সময় ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন। যদি স্পষ্ট ক্ষতি হয় তবে আমাদের সাথে যোগাযোগ করুন।
4.২ প্যাকেজিং এবং স্টোরেজ
ইনস্টলেশনের আগে প্যাকেজিং সরান না।
4.3 সংরক্ষণের জন্য অনুমোদিত শর্তাবলীঃ
সংরক্ষণের তাপমাত্রাঃ -40 ~ + 70 °C
স্টোরেজ আর্দ্রতাঃ 45% ~ 75% আপেক্ষিক আর্দ্রতা (কোন ঘনীভবন নেই)
5ইনস্টলেশন
এই পণ্যটিতে ব্যবহৃত চাপ সংবেদনশীল উপাদান চাপ সংবেদনশীল ডায়াফ্রাগমের মাধ্যমে চাপ প্রেরণ করে। কোনও স্পর্শ ট্রান্সমিটারকে ক্ষতিগ্রস্ত করবে।
▶ চাপ ইন্টারফেসের ভিতরে কোনভাবেই স্পর্শ করবেন না।
5.১ ইনস্টলেশনের প্রস্তুতি
ট্রান্সমিটারের চেহারা ভালো কিনা তা পরীক্ষা করুন।
ট্রান্সমিটারের চাপ ইন্টারফেসের সিলিং পৃষ্ঠটি পরিষ্কার এবং ক্ষতিগ্রস্ত নয়;
পরিমাপ মাধ্যমের প্রয়োগযোগ্যতা বিবেচনা করুন;
পরিবেষ্টিত তাপমাত্রা এবং মাঝারি তাপমাত্রা পণ্যের প্রযুক্তিগত বৈশিষ্ট্যগুলির মধ্যে থাকা উচিত;
নিরাপদ বৈদ্যুতিক ইনস্টলেশনের জন্য পর্যাপ্ত জায়গা আছে।
5.২ ট্রান্সমিটার ইনস্টলেশন এবং সিলিং পদ্ধতিঃ ইউনিয়ন ২#১৫০২
5.৩ ট্রান্সমিটার ইলেকট্রিক সিস্টেম
পণ্যের সাথে মিলে যাওয়া প্লাগ-ইনটি একটি জলরোধী প্লাগ-ইন। পণ্যের সুরক্ষা স্তর নিশ্চিত করার জন্য, বৈদ্যুতিক সংযোগের সময় সংযোগকারীটি অবশ্যই লক করুন।
পাওয়ার সাপ্লাইঃ বিস্তারিত তথ্যের জন্য পণ্যের লেবেলে দেখুন (পাওয়ার সাপ্লাইকে প্রাসঙ্গিক মানদণ্ডের প্রয়োজনীয়তা পূরণ করতে হবে এবং পাওয়ার সাপ্লাই সিস্টেমটি নির্ভরযোগ্য হতে হবে।) স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী ট্রান্সমিটার একটি নিরাপত্তা বাধা দ্বারা চালিত হয়.
বৈদ্যুতিক সংযোগের প্রয়োজনীয়তাঃ প্লাগ ক্যাবল গ্রন্থির সাথে মিলে যাওয়া একটি ব্যাসার্ধের একটি ক্যাবল নির্বাচন করুন এবং ক্যাবল গ্রন্থি এবং প্লাগটি অক্ষত থাকতে হবে।
বৈদ্যুতিক সংযোগের প্রয়োজনীয়তাঃ তারের সংজ্ঞা জন্য পণ্যের লেবেল দেখুন
পণ্য পিন সংজ্ঞাঃ
A (লাল): পাওয়ার সাপ্লাই V+
B (কালো): সিগন্যাল আউটপুট OUT (দুই তারের সিস্টেম)
C: খালি
D: খালি
E (হলুদ): রিসেট + (ক্যালিব্রেশন)
F (সাদা): রিসেট - (ক্যালিব্রেশন)
5.4 বিস্ফোরক গ্যাস পরিবেশের জন্য অভ্যন্তরীণ নিরাপত্তা ট্রান্সমিটার ব্যবহারের সতর্কতা
যখন স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী ট্রান্সমিটারগুলি বৈদ্যুতিক সংযোগের জন্য বিস্ফোরক গ্যাস পরিবেশে ব্যবহৃত হয়,তাদের একটি স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী সিস্টেম গঠনের জন্য নিরাপত্তা বাধা সঙ্গে একত্রিত করা উচিত. নিরাপত্তা বাধা এবং শক্তি সরবরাহ একটি নিরাপদ এলাকায় স্থাপন করা হয়, এবং স্বতন্ত্রভাবে নিরাপদ ট্রান্সমিটার একটি বিপজ্জনক এলাকায় স্থাপন করা হয়। নিরাপদ গ্রাউন্ডিং মনোযোগ দিন।
5.5 বিস্ফোরক গ্যাস পরিবেশের জন্য অভ্যন্তরীণ নিরাপত্তা ট্রান্সমিটার ব্যবহারের সতর্কতা
যখন স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী ট্রান্সমিটারগুলি বৈদ্যুতিক সংযোগের জন্য বিস্ফোরক গ্যাস পরিবেশে ব্যবহৃত হয়,তাদের একটি স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী সিস্টেম গঠনের জন্য নিরাপত্তা বাধা সঙ্গে একত্রিত করা উচিত. নিরাপত্তা বাধা এবং শক্তি সরবরাহ নিরাপদ এলাকায় স্থাপন করা উচিত, এবং অভ্যন্তরীণভাবে নিরাপদ ট্রান্সমিটার বিপজ্জনক এলাকায় স্থাপন করা উচিত। নিরাপদ গ্রাউন্ডিং মনোযোগ দিন।
দুই তারের 4 ~ 20mADC আউটপুট অন্তর্নিহিতভাবে নিরাপদ সিস্টেম নিম্নরূপ দেখানো হয়ঃ
সর্বাধিক অনুমোদিত বিতরণ ক্ষমতা Cc=Co-Ci, সর্বোচ্চ অনুমোদিত বিতরণ ক্ষমতা Lc=Lo-Li সিস্টেম সংযোগ তারের ট্রান্সমিটার এবং নিরাপত্তা বাধা মধ্যে।
সর্বোচ্চ অনুমোদিত বিতরণ ক্যাপাসিটেন্স Cc=Co-Ci,
সর্বাধিক অনুমোদিত বিতরণযোগ্য ইন্ডাক্ট্যান্স Lc=Lo-Li।
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui Io≤I Po≤Pi
ব্যবহারকারী নিরাপত্তার বাধাটি অবাধে নির্বাচন করতে পারেন, যতক্ষণ না পরামিতিগুলি উপরের প্রয়োজনীয়তা পূরণ করে এবং একটি বিস্ফোরণ-প্রতিরোধী শংসাপত্র রয়েছে।নিরাপত্তা বাধা ইনস্টলেশন এবং ব্যবহার নিরাপত্তা বাধা নির্দেশিকা অনুযায়ী সম্পন্ন করা উচিত.
