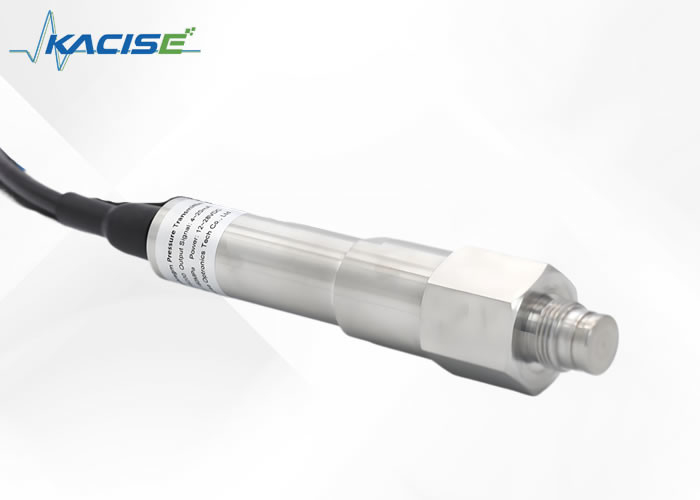

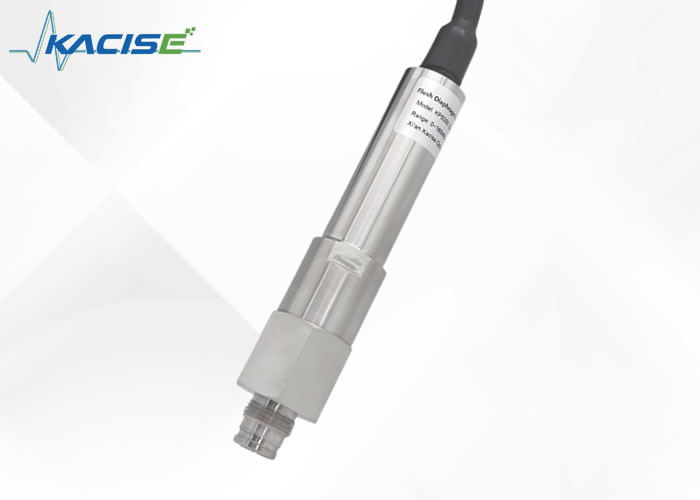

KPS200 ফ্লাশ মেমব্রেন প্রেসার ট্রান্সমিটার
1. ভূমিকা
স্ট্রেন গেজ উচ্চ-চাপ চাপ ট্রান্সমিটার আমাদের কোম্পানির বিদেশী পণ্য প্রযুক্তির প্রবর্তন এবং হজমের আরেকটি ফলাফল। এর পরিমাপ পরিসীমা 160Mpa পৌঁছাতে পারে এবং এতে উচ্চ প্রতিক্রিয়া, উচ্চ নির্ভুলতা, কঠিন কাঠামো, জারা প্রতিরোধের, কম্পন প্রতিরোধের, উচ্চ কার্যকারিতা এবং উচ্চ ব্যয়ের কার্যকারিতার বৈশিষ্ট্য রয়েছে।
পণ্যটি পেট্রোলিয়াম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে আমদানি করা কাদা পাম্প, ফ্র্যাকচারিং ট্রাক, সিমেন্টিং ট্রাক ইত্যাদির উচ্চ-চাপ পরিমাপের জন্য এবং আমদানিকৃত পণ্য প্রতিস্থাপনের জন্য এটি পছন্দের ট্রান্সমিটার।
এই বিস্ফোরণ-প্রমাণ প্রকারটি GB3836.1-2010 এবং GB3836.4-2010 মানগুলির প্রয়োজনীয়তা পূরণ করে এবং একটি বিস্ফোরণ-প্রমাণ শংসাপত্র পেয়েছে৷
বিস্ফোরণ-প্রমাণ পণ্যটি এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে বিস্ফোরক গ্যাস উপস্থিত হতে পারে। সংশ্লিষ্ট বিস্ফোরণ-প্রমাণ এলাকাগুলি হল জোন 1 এবং জোন 2, এবং সাধারণ প্রতিনিধি গ্যাস হল প্রোপেন।
2. মাত্রা
3. প্রযুক্তিগত বিশেষ উল্লেখ
| পরিমাপ পরিসীমা |
0~30…160MPa |
| ওভারলোড |
1.5 গুণ সম্পূর্ণ স্কেল চাপ (সর্বোচ্চ 160MPa) |
| অরৈখিকতা |
±0.5%FS |
| শূন্য ত্রুটি |
±1% FS |
| সম্পূর্ণ পরিসীমা ত্রুটি |
±1% FS |
| অন্তরণ প্রতিরোধের |
250Ω@250V DC |
| অপারেটিং তাপমাত্রা |
-30~70℃ |
| বিস্ফোরণ-প্রমাণ প্রকার |
-30~60℃ |
| স্টোরেজ তাপমাত্রা |
-40~70℃ |
| পাওয়ার সাপ্লাই |
12~28VDC |
| আউটপুট সংকেত |
4~20m ADC (দ্বিতীয় লাইন) |
| লোড প্রতিরোধের |
≤(U-12)/0.02Ω (দ্বিতীয় লাইন) |
| ঘের সুরক্ষা |
IP65 |
| বৈদ্যুতিক সংযোগ |
চার-কোর বা ছয়-কোর প্লাগ-ইন |
| ইলেকট্রনিক আবরণ |
স্টেইনলেস স্টীল 304 |
| সেন্সর আবরণ (চাপ-সংবেদনশীল ডায়াফ্রাম) |
স্টেইনলেস স্টীল 17-4PH |
| সিল |
নাইট্রিল রাবার, তামার প্যাড |
4. পরিবহন, প্যাকেজিং এবং স্টোরেজ
4.1 পরিবহন
পরিবহণের সময় যন্ত্রটি ক্ষতিগ্রস্থ হয়েছে কিনা তা পরীক্ষা করুন। সুস্পষ্ট ক্ষতি হলে, আমাদের সাথে যোগাযোগ করুন.
4.2 প্যাকেজিং এবং স্টোরেজ
ইনস্টলেশনের আগে প্যাকেজিং অপসারণ করবেন না।
4.3 স্টোরেজের জন্য অনুমোদিত শর্ত:
স্টোরেজ তাপমাত্রা: -40~+70 °C
স্টোরেজ আর্দ্রতা: 45% ~ 75% আপেক্ষিক আর্দ্রতা (কোনও ঘনীভূত নয়)
5. ইনস্টলেশন
এই পণ্যটিতে ব্যবহৃত চাপ সংবেদনশীল উপাদান চাপ-সংবেদনশীল ডায়াফ্রামের মাধ্যমে চাপ প্রেরণ করে। যেকোনো স্পর্শ ট্রান্সমিটারের ক্ষতি করবে।
▶ কোনোভাবেই প্রেসার ইন্টারফেসের ভিতরে স্পর্শ করবেন না।
5.1 ইনস্টলেশন প্রস্তুতি
ট্রান্সমিটারের চেহারা ভাল কিনা তা পরীক্ষা করুন;
ট্রান্সমিটারের চাপ ইন্টারফেসের সিলিং পৃষ্ঠটি পরিষ্কার এবং অক্ষত;
পরিমাপ মাধ্যমের প্রযোজ্যতা বিবেচনা করুন;
পরিবেষ্টিত তাপমাত্রা এবং মাঝারি তাপমাত্রা অবশ্যই পণ্যের প্রযুক্তিগত বৈশিষ্ট্যের মধ্যে থাকতে হবে;
নিরাপদ বৈদ্যুতিক ইনস্টলেশনের জন্য পর্যাপ্ত জায়গা রয়েছে।
5.2 ট্রান্সমিটার ইনস্টলেশন এবং সিলিং পদ্ধতি: সোজা থ্রেড, সিলিং পৃষ্ঠ সিলিং রিং ব্যবহার করে
অভ্যন্তরীণ থ্রেড ইনস্টলেশন:
ট্রান্সমিটার ইনস্টলেশনের অভ্যন্তরীণ থ্রেড গভীরতা থ্রেডের দৈর্ঘ্যের চেয়ে বেশি হতে হবে।
5.3 ট্রান্সমিটার বৈদ্যুতিক সিস্টেম
পণ্যের সাথে মিলে যাওয়া প্লাগ-ইনটি একটি জলরোধী প্লাগ-ইন। পণ্য সুরক্ষা স্তর নিশ্চিত করতে, বৈদ্যুতিক সংযোগের সময় সংযোগকারী লক করতে ভুলবেন না।
পাওয়ার সাপ্লাই: বিশদ বিবরণের জন্য পণ্যের লেবেলটি দেখুন (বিদ্যুৎ সরবরাহকে অবশ্যই প্রাসঙ্গিক মানগুলির প্রয়োজনীয়তা পূরণ করতে হবে এবং পাওয়ার সাপ্লাই সিস্টেমটি নির্ভরযোগ্য হওয়া উচিত।) অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ ট্রান্সমিটারটি একটি নিরাপত্তা বাধা দ্বারা চালিত।
বৈদ্যুতিক সংযোগের প্রয়োজনীয়তা: প্লাগ তারের গ্রন্থির সাথে মেলে এমন ব্যাস সহ একটি কেবল নির্বাচন করুন এবং তারের গ্রন্থি এবং প্লাগ অক্ষত থাকতে হবে।
বৈদ্যুতিক সংযোগের প্রয়োজনীয়তা: তারের সংজ্ঞার জন্য পণ্য লেবেল দেখুন
পণ্য পিন সংজ্ঞা:
- কালো: পাওয়ার সাপ্লাই V﹢
- লাল: সিগন্যাল আউটপুট আউট (দুই তারের সিস্টেম)
6. disassembly, রক্ষণাবেক্ষণ, পরিষ্কার এবং মেরামত
6.1 পণ্য disassembly
ট্রান্সমিটারটি বিষাক্ত, ক্ষতিকারক, উচ্চ তাপমাত্রা এবং উচ্চ চাপের মতো বিপজ্জনক জায়গায় ব্যবহার করা হয়।
▶ অনুগ্রহ করে প্রাসঙ্গিক অপারেটিং স্পেসিফিকেশন অনুসরণ করুন।
▶ প্রয়োজনীয় প্রতিরক্ষামূলক সরঞ্জাম পরিধান করুন।
প্রেসার ট্রান্সমিটারকে ডিপ্রেসারাইজড এবং পাওয়ার অফ করতে হবে, বৈদ্যুতিক সংযোগ বিচ্ছিন্ন করতে হবে এবং এটি অপসারণের জন্য একটি রেঞ্চ ব্যবহার করতে হবে।
6.2 রক্ষণাবেক্ষণ
ট্রান্সমিটারের স্বাভাবিক ব্যবহারের সময় রক্ষণাবেক্ষণের প্রয়োজন হয় না এবং শুধুমাত্র প্রস্তুতকারকের দ্বারা রক্ষণাবেক্ষণ করা হয়।
বিস্ফোরণ-প্রমাণ ট্রান্সমিটার ব্যবহার করার সময়, অনুপযুক্ত অপারেশন বিস্ফোরণ-প্রমাণ কর্মক্ষমতা ব্যর্থ হবে।
▶ অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ পণ্যগুলিকে সার্কিট উপাদান বা কাঠামো প্রতিস্থাপন করার অনুমতি দেওয়া হয় না যাতে পণ্যের বিস্ফোরণ-প্রমাণ কার্যক্ষমতা প্রভাবিত না হয়।
6.3 পরিষ্কার করা
ভুল ক্লিনিং এজেন্ট ব্যবহার করলে পণ্যের লেবেলের ক্ষতি হবে
▶ বিরক্তিকর ক্লিনিং এজেন্ট ব্যবহার করবেন না।
▶ ক্ষতিকারক বা ধারালো পরিষ্কারের পাত্র ব্যবহার করবেন না।
▶ ঘর্ষণকারী ন্যাকড়া বা স্পঞ্জ ব্যবহার করবেন না।
পণ্য পরিষ্কার করতে পরিষ্কার জল এবং ঐতিহ্যগত পরিচ্ছন্নতার এজেন্ট ব্যবহার করুন। পরিষ্কার করার আগে, প্রেসার ট্রান্সমিটারকে ডিপ্রেসারাইজ করা এবং পাওয়ার অফ করা দরকার। একটি নরম স্যাঁতসেঁতে কাপড় দিয়ে ট্রান্সমিটারের পৃষ্ঠটি মুছুন।
6.4 মেরামত
অবশিষ্ট মিডিয়া ব্যক্তিগত আঘাত, সম্পত্তি ক্ষতি এবং পরিবেশগত ক্ষতি হতে পারে
বিচ্ছিন্ন চাপ ট্রান্সমিটারের অবশিষ্ট মিডিয়া কর্মীদের, পরিবেশ এবং সরঞ্জামের ক্ষতি করতে পারে।
▶ সংশ্লিষ্ট মিডিয়ার উপাদান নিরাপত্তা ডেটা সহ বিপজ্জনক পদার্থ সহ।
চাপ ট্রান্সমিটার পরিবহন করার সময়, দয়া করে নিম্নলিখিত পয়েন্টগুলিতে মনোযোগ দিন:
সমস্ত বিতরণ করা যন্ত্রগুলিতে কোনও বিপজ্জনক পদার্থ (যেমন অ্যাসিড, ক্ষার, দ্রবণ ইত্যাদি) থাকতে হবে না এবং ফিরে আসার আগে অবশ্যই পরিষ্কার করতে হবে। মেরামতের জন্য যন্ত্রটি ফেরত দেওয়ার সময়, আসল প্যাকেজিং বা উপযুক্ত পরিবহন প্যাকেজিং ব্যবহার করা উচিত।
6.5 নিষ্পত্তি
পণ্যের অনুপযুক্ত পরিচালনা পরিবেশের ক্ষতি করতে পারে।
অনুগ্রহ করে ট্রান্সমিটারের উপাদান এবং প্যাকেজিং উপকরণগুলি পরিবেশগতভাবে সামঞ্জস্যপূর্ণ পদ্ধতিতে এবং জাতীয় বর্জ্য নিষ্পত্তি বিধি অনুসারে নিষ্পত্তি করুন।
7. ত্রুটি
ট্রান্সমিটারে কোনো ত্রুটি দেখা দিলে প্রথমে প্রেসার সংযোগ এবং বৈদ্যুতিক সংযোগ থেকে ট্রান্সমিটারটি সঠিকভাবে ইনস্টল করা আছে কিনা তা পরীক্ষা করুন।
সাধারণ ত্রুটি এবং সমাধানগুলি নিম্নরূপ:
| দোষ |
কারণ |
সমাধান |
| কোন আউটপুট সংকেত নেই |
তারের ভাঙ্গন |
সংযোগ পরীক্ষা করুন |
| সংকেত সম্পূর্ণ স্কেল ছাড়িয়ে গেছে |
ওভারভোল্টেজ সীমা অতিক্রম করেছে |
অনুমোদিত ওভারভোল্টেজ পরিসীমা পর্যবেক্ষণ করুন |
| সংকেত ত্রুটি বড় |
পরিবেষ্টিত তাপমাত্রা ছাড়িয়ে গেছে |
অনুমোদিত তাপমাত্রা সীমার মধ্যে ব্যবহার করুন |
| চাপ পরিবর্তন, আউটপুট ধ্রুবক |
ট্রান্সমিটার ক্ষতি |
ট্রান্সমিটার প্রতিস্থাপন করুন |
| সিগন্যাল জাম্প |
সাইটে EMC হস্তক্ষেপের উৎস, যেমন ফ্রিকোয়েন্সি কনভার্টার |
ঢালযুক্ত তার ব্যবহার করুন |
