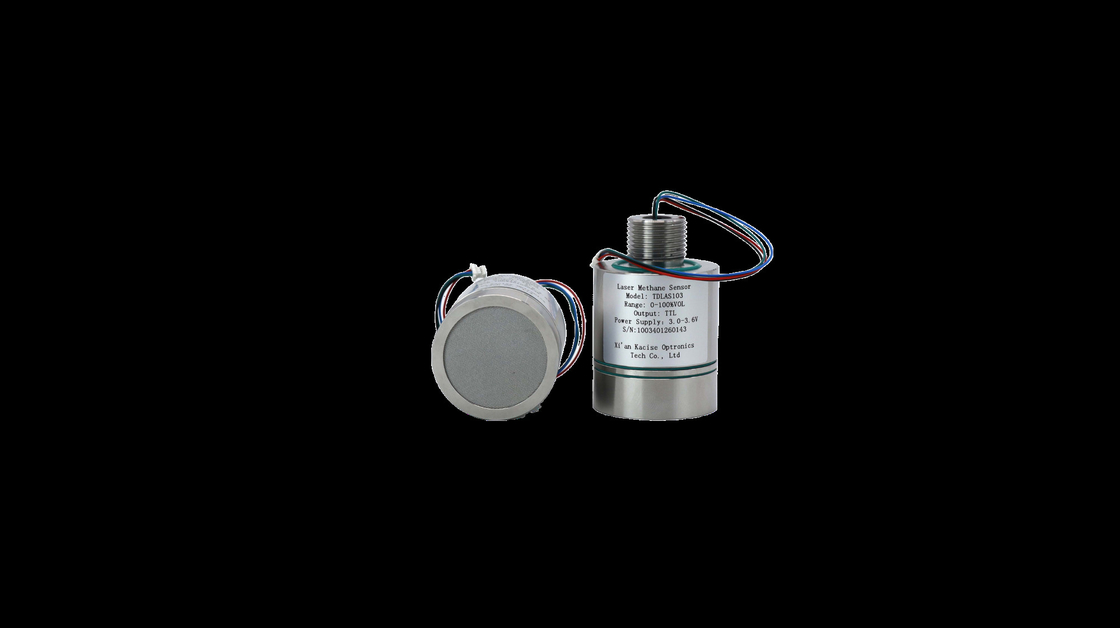

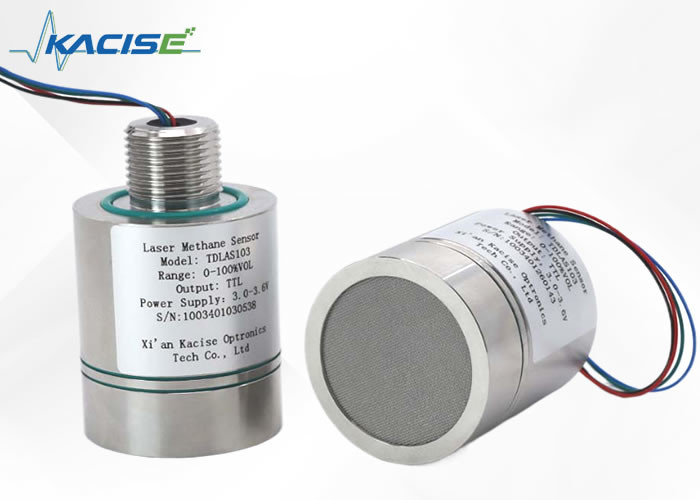

কাস্টমাইজযোগ্য 0-20% ভিওএল মেথেন এয়ার সেন্সর মডিউল

পরিচিতি

টিডি-এলএএস প্রযুক্তি ব্যবহার করে, ৩.৩ ভোল্টের মিথেন সেন্সরটি ১৬৫৩.৭ এনএম লেজার ব্যবহার করে তার অনন্য শোষণ বর্ণালী দিয়ে মিথেন সনাক্ত করে, জলীয় বাষ্প এবং অন্যান্য গ্যাসের হস্তক্ষেপের প্রতিরোধের সাথে।তরঙ্গদৈর্ঘ্য মডুলেশনের সাথে সরাসরি শোষণকে একত্রিত করা, এটিতে "এন" টাইপ অপটিক্যাল পাথ কাঠামো রয়েছে যা বর্ধিত শোষণ এবং উচ্চ নির্ভুলতার জন্য। নিম্ন তাপমাত্রার লেজার উপাদান এবং তাপমাত্রা সংশোধন অ্যালগরিদম দিয়ে সজ্জিত,সেন্সর বিভিন্ন পরিবেশে ভাল কাজ করেস্ট্যান্ডার্ড কমিউনিকেশন প্রোটোকল এবং থ্রেডেড ইন্টারফেস এর সামঞ্জস্যতা বৃদ্ধি করে, এটিকে মেথেন ফুটো সনাক্তকরণ এবং খাদ্য, রাসায়নিক এবং কয়লা খনির মতো শিল্পে অ্যালার্মের জন্য আদর্শ করে তোলে।

বৈশিষ্ট্য

•উচ্চ সনাক্তকরণ নির্ভুলতা

সরাসরি এবং তরঙ্গদৈর্ঘ্য মডুলেশন প্রযুক্তি ফোল্ডেড অপটিক্যাল পাথ ডিজাইনের সাথে মিলিত, পরিমাপের ত্রুটি ≤ ± 6% সত্য মান @ 25 °C

•পরিবেশের সাথে ভাল অভিযোজনযোগ্যতা

প্রশস্ত তাপমাত্রা ক্ষতিপূরণ সংশোধন অ্যালগরিদম, -40 ~ + 70 °C অ্যাপ্লিকেশন পূরণ করতে পারেন

•শক্তিশালী বিরোধী হস্তক্ষেপ

মিথান "ফিংগারপ্রিন্ট স্পেকট্রাম" লেজার শোষণ সনাক্তকরণ প্রযুক্তি, অ্যান্টি-টক্সিকন, অ্যান্টি-ওয়াটার বাষ্প এবং অন্যান্য গ্যাস হস্তক্ষেপ;

•শক্তিশালী কাঠামোগত সুরক্ষা

স্টেইনলেস স্টীল উপাদান নকশা, বিস্ফোরণ প্রতিরোধের স্তর পূরণ Exia IIC T6 Ga

•কম খরচে

দীর্ঘ সেবা জীবন, কম শক্তি খরচ, মডুলার নকশা, একীভূত করা সহজ

মাত্রা

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

a) সেন্সরটি ধারাবাহিকভাবে পরিমাপ করা মিথেনের ঘনত্ব, পরিমাপ করা তাপমাত্রা, পরিমাপ করা চাপ, লেজার সংকেতের শক্তি,স্ট্যান্ডার্ড টিটিএল সিরিয়াল পোর্টের মাধ্যমে লেজারের অপারেটিং তাপমাত্রা এবং ত্রুটি কোড

(খ) এটিতে একটি স্ব-পরীক্ষা ফাংশন রয়েছে, যা লেজার, ফটো ইলেকট্রিক ডিটেক্টর এবং ভোল্টেজ স্থিতিশীল সেন্সর স্বাভাবিক কিনা তা সনাক্ত করতে পারে, যা ত্রুটি পয়েন্ট দূর করতে সহায়তা করে।

যোগাযোগ ইন্টারফেস এবং সংজ্ঞা

ইন্টারফেস ফর্মঃ SH1.0mm/4P

তারের দৈর্ঘ্যঃ ২০০ মিমি

যোগাযোগ প্রোটোকল

(1) যোগাযোগ ইন্টারফেস কনফিগারেশন

UART সিরিয়াল পোর্ট: Baud রেটঃ 115200, ডেটা বিটঃ 8 বিট,

স্টপ বিটঃ ১ বিট, প্যারিটি বিটঃ কোন চেক

(2) যোগাযোগ প্রোটোকলের বর্ণনা

সেন্সরটি চালু হওয়ার পরে, এটি প্রিপ্রসেসিংয়ের সময়কাল (6-10s) অতিক্রম করে এবং তারপরে পর্যায়ক্রমে (1Hz) একটি নির্দিষ্ট দৈর্ঘ্যের স্ট্রিং আউটপুট শুরু করে। স্ট্রিং ফর্ম্যাটটি উপরের চিত্রটিতে দেখানো হয়েছে।

আউটপুট স্ট্রিং পার্সিং (নমুনা):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: ফ্রেম হেড;

+০০০।00: মিথেন ঘনত্বের মান, দুই দশমিক স্থান সংরক্ষিত, একক %vol;

+২৪।0: পরিবেশের তাপমাত্রা, একক °C;

1006.22: পরিবেশে চাপ, একক hPa;

16.1: লেজার আলোর তীব্রতা এবং কার্যকর পরিসীমা 3.6 21.6;

006.0: বৃহত্তরকরণ ফ্যাক্টর, স্বাভাবিক পরিসীমা ১.০-১২৬।0;

00: ত্রুটি কোড

01: অস্বাভাবিক অপটিক্যাল সংকেত; 02; পরিবেষ্টিত তাপমাত্রা বা অস্বাভাবিক চাপ; অপটিক্যাল সংকেত খুব শক্তিশালী; 04 লেজার তাপমাত্রা অস্বাভাবিকতা;

05: হালকা সংকেত খুব দুর্বল;

13: xor চেক কোড

ত্রুটি কোড

সাবধানতা

a) সেন্সরের কাজের ভোল্টেজ ৩.৩ ভোল্ট এবং সিরিয়াল ইন্টারফেস লেভেল ৩.৩ ভোল্ট;

b) সেন্সরটিতে সুনির্দিষ্ট অপটিক্যাল উপাদান রয়েছে, দয়া করে হিংস্র সংঘর্ষ এড়ান;

গ) কাজের পরিবেশের অবস্থাঃ -40°C ~ +70°C

ঘ) আপেক্ষিক আর্দ্রতা 0-99% RH (অ-কন্ডেনসেশন) ।

দ্রষ্টব্যঃ সেন্সরের কাজের ভোল্টেজ 3.3V। সেন্সর ক্ষতি এড়াতে সেন্সর থেকে 3.6VDC অতিক্রম করে পাওয়ার সরবরাহ ভোল্টেজ সংযোগ করা নিষিদ্ধ।
