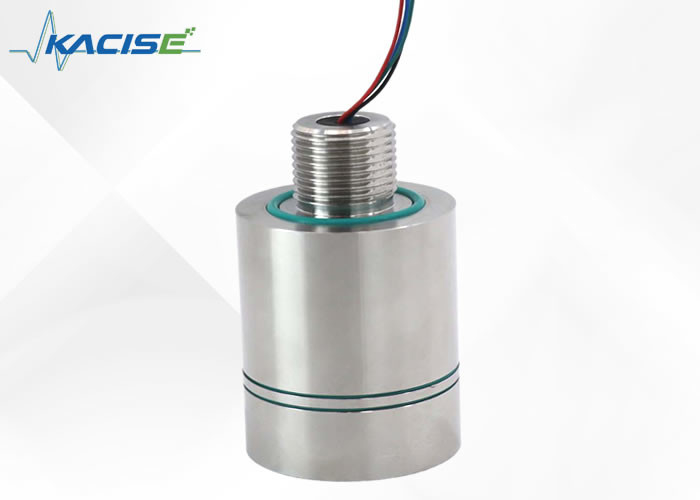

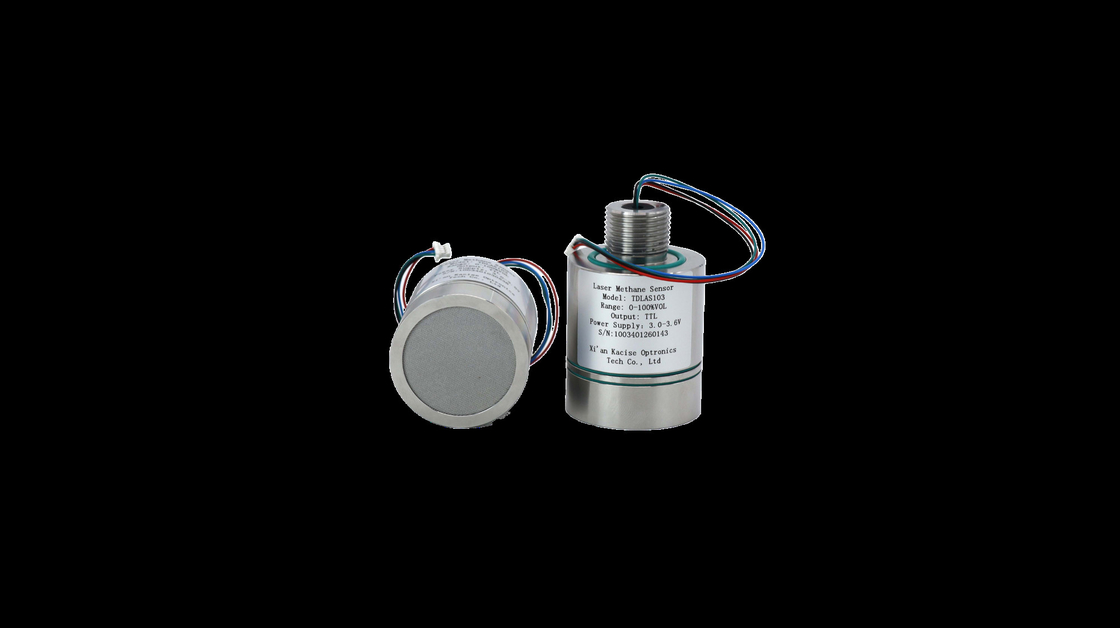

পরিচিতি
টিডি-এলএএস ব্যবহার করে তৈরি, ৩.৩ ভোল্টের মিথেন সেন্সরটি একটি ১৬৫৩.৭ এনএম লেজারের উপর নির্ভর করে তার স্বতন্ত্র "ফিংগারপ্রিন্ট স্পেকট্রাম" শোষণের মাধ্যমে মিথেন সনাক্ত করতে,জলীয় বাষ্প বা অন্যান্য গ্যাসের হস্তক্ষেপের বিরুদ্ধে প্রতিরোধ ক্ষমতা প্রদান করে"এন" টাইপ অপটিক্যাল কাঠামোর সাথে সরাসরি শোষণ এবং তরঙ্গদৈর্ঘ্য মডুলেশন কৌশল একত্রিত করে এটি একটি দীর্ঘ শোষণ পথ, উচ্চ সংবেদনশীলতা এবং নির্ভুলতা অর্জন করে।নিম্ন তাপমাত্রার লেজার এবং ফটোডেটেক্টর, একটি তাপমাত্রা ক্ষতিপূরণ অ্যালগরিদমের সাথে যুক্ত, তার পরিবেশগত অভিযোজনযোগ্যতা বৃদ্ধি।এর স্ট্যান্ডার্ড যোগাযোগ এবং ইনস্টলেশন বৈশিষ্ট্যগুলি এটিকে শিল্পে মিথেন পর্যবেক্ষণের জন্য ব্যাপকভাবে সামঞ্জস্যপূর্ণ করে তোলে, খনি এবং ভূগর্ভস্থ অ্যাপ্লিকেশন।
বৈশিষ্ট্য
•উচ্চ সনাক্তকরণ নির্ভুলতা
সরাসরি এবং তরঙ্গদৈর্ঘ্য মডুলেশন প্রযুক্তি ফোল্ডেড অপটিক্যাল পাথ ডিজাইনের সাথে মিলিত, পরিমাপের ত্রুটি ≤ ± 6% সত্য মান @ 25 °C
•পরিবেশের সাথে ভাল অভিযোজনযোগ্যতা
প্রশস্ত তাপমাত্রা ক্ষতিপূরণ সংশোধন অ্যালগরিদম, -40 ~ + 70 °C অ্যাপ্লিকেশন পূরণ করতে পারেন
•শক্তিশালী বিরোধী হস্তক্ষেপ
মিথান "ফিংগারপ্রিন্ট স্পেকট্রাম" লেজার শোষণ সনাক্তকরণ প্রযুক্তি, অ্যান্টি-টক্সিকন, অ্যান্টি-ওয়াটার বাষ্প এবং অন্যান্য গ্যাস হস্তক্ষেপ;
•শক্তিশালী কাঠামোগত সুরক্ষা
স্টেইনলেস স্টীল উপাদান নকশা, বিস্ফোরণ প্রতিরোধের স্তর পূরণ Exia IIC T6 Ga
•কম খরচে
দীর্ঘ সেবা জীবন, কম শক্তি খরচ, মডুলার নকশা, একীভূত করা সহজ
মাত্রা
টেকনিক্যাল প্যারামিটারঃ
| পরামিতি |
টিইকোনিকালআমিইন্ডিকেটর |
| পরিমাপ গ্যাস |
মিথেন |
| পরিমাপ নীতি |
টিডি-এলএএস |
| সনাক্তকরণ মোড |
ছড়িয়ে পড়া |
| পরিমাপ পরিসীমা |
0-20% VOL (কাস্টমাইজযোগ্য) |
| পরিমাপের ত্রুটি @25°C |
<+০.০৬%VOL,০-১%VOL
<+৬%সত্যিকারের মান, ১-২০% ভিওএল |
| নিম্ন সনাক্তকরণ সীমা |
0.২% ভিওএল |
| ন্যূনতম রেজোলিউশন |
0.০১% ভিওএল |
| প্রতিক্রিয়া সময় |
T90<15s |
| অপারেটিং ভোল্টেজ |
3.0VDC ~3.6VDC |
| গড় অপারেটিং বর্তমান |
<৩০ এমএ |
| সর্বাধিক স্রোত |
<210mA |
| আউটপুট মোড |
স্ট্যান্ডার্ড টিটিএল সিরিয়াল পোর্ট |
| অপারেটিং তাপমাত্রা |
-৪০°সি থেকে +৭০°সি |
| অপারেটিং আর্দ্রতা |
0 ~ 99% RH (কন্ডেনসেশন) |
| বিস্ফোরণ প্রতিরোধী চিহ্ন |
Ex ia IICT6 Ga |
| অভ্যন্তরীণ নিরাপত্তা পরামিতি |
উঃ3.3V II:50mA
পাই:0.250W Ci:20uF
লি:3.14uH |
| সুরক্ষা ডিগ্রী |
আইপি ৬৬ |
| পণ্যের ওজন |
২৫৫ গ্রাম |
| পণ্যের মাত্রা |
φ41.7mmx63.6mm |
অ্যাপ্লিকেশনঃ
a) সেন্সরটি ধারাবাহিকভাবে পরিমাপ করা মিথেনের ঘনত্ব, পরিমাপ করা তাপমাত্রা, পরিমাপ করা চাপ, লেজার সংকেতের শক্তি,স্ট্যান্ডার্ড টিটিএল সিরিয়াল পোর্টের মাধ্যমে লেজারের অপারেটিং তাপমাত্রা এবং ত্রুটি কোড
(খ) এটিতে একটি স্ব-পরীক্ষা ফাংশন রয়েছে, যা লেজার, ফটো ইলেকট্রিক ডিটেক্টর এবং ভোল্টেজ স্থিতিশীল সেন্সর স্বাভাবিক কিনা তা সনাক্ত করতে পারে, যা ত্রুটি পয়েন্ট দূর করতে সহায়তা করে।
যোগাযোগ ইন্টারফেস এবং সংজ্ঞা
ইন্টারফেস ফর্মঃ SH1.0mm/4P
তারের দৈর্ঘ্যঃ ২০০ মিমি
| সংখ্যা |
সিগন্ধ |
আমিইন্টারফেসdঅবসান |
| 1 |
লাল |
ভিসিসি |
| 2 |
কালো |
জিএনডি |
| 3 |
নীল |
RX |
| 4 |
সবুজ |
TX |
যোগাযোগ প্রোটোকল
(1) যোগাযোগ ইন্টারফেস কনফিগারেশন
UART সিরিয়াল পোর্ট: Baud রেটঃ 115200, ডেটা বিটঃ 8 বিট,
স্টপ বিটঃ ১ বিট, প্যারিটি বিটঃ কোন চেক
(2) যোগাযোগ প্রোটোকলের বর্ণনা
| বাইট ক্রম সংখ্যা |
ফাংশন কোড |
বাইট সংখ্যা |
ইউনিট |
উদাহরণ |
| 0 |
ফ্রেমের মাথা |
1 |
- |
এ |
| ১-৭ |
ঘনত্ব |
7 |
% ভিওএল |
+০০০।00 |
| 8 |
ফাঁকা স্থান |
1 |
- |
|
| ৯-১৩ |
পরিবেশে তাপমাত্রা |
5 |
°C |
+২৩।7 |
| 14 |
ফাঁকা স্থান |
1 |
- |
|
| ১৫-২১ |
পরিবেষ্টিত বায়ুর চাপ |
7 |
hPa |
1006.22 |
| 22 |
ফাঁকা স্থান |
1 |
- |
|
| ২৩-২৭ |
আলোর তীব্রতা |
5 |
- |
+১৬1 |
| 28 |
ফাঁকা স্থান |
1 |
- |
|
| ২৯-৩৫ |
লাভ সহগ |
7 |
- |
বি+৬।0 |
| 36 |
ফাঁকা স্থান |
1 |
- |
|
| ৩৭-৩৮ |
ত্রুটি কোড |
2 |
- |
00 |
| 39 |
ফাঁকা স্থান |
1 |
- |
|
| ৪০-৪১ |
Xor চেক কোড |
2 |
- |
থ্রিডি |
| 42 |
ট্রাক রিটার্ন চরিত্র |
1 |
: |
: |
| 43 |
লাইন ব্রেক অক্ষর |
1 |
|
|
সেন্সরটি চালু হওয়ার পরে, এটি প্রিপ্রসেসিংয়ের সময়কাল (6-10s) অতিক্রম করে এবং তারপরে পর্যায়ক্রমে (1Hz) একটি নির্দিষ্ট দৈর্ঘ্যের স্ট্রিং আউটপুট শুরু করে। স্ট্রিং ফর্ম্যাটটি উপরের চিত্রটিতে দেখানো হয়েছে।
আউটপুট স্ট্রিং পার্সিং (নমুনা):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: ফ্রেম হেড;
+০০০।00: মিথেন ঘনত্বের মান, দুই দশমিক স্থান সংরক্ষিত, একক %vol;
+২৪।0: পরিবেশের তাপমাত্রা, একক °C;
1006.22: পরিবেশে চাপ, একক hPa;
16.1: লেজার আলোর তীব্রতা এবং কার্যকর পরিসীমা 3.6 21.6;
006.0: বৃহত্তরকরণ ফ্যাক্টর, স্বাভাবিক পরিসীমা ১.০-১২৬।0;
00: ত্রুটি কোড
01: অস্বাভাবিক অপটিক্যাল সংকেত; 02; পরিবেষ্টিত তাপমাত্রা বা অস্বাভাবিক চাপ; অপটিক্যাল সংকেত খুব শক্তিশালী; 04 লেজার তাপমাত্রা অস্বাভাবিকতা;
05: হালকা সংকেত খুব দুর্বল;
13: xor চেক কোড
ত্রুটি কোড
| ত্রুটি কোড |
অর্থ |
ত্রুটি কোড |
অর্থ |
| 0 |
সেন্সর সঠিকভাবে কাজ করছে |
3 |
লেজার সিগন্যাল শক্তিশালী |
| 1 |
ফোটোডিটেক্টর সিগন্যাল অস্বাভাবিক |
4 |
লেজারের তাপমাত্রা অস্বাভাবিকতা |
| 2 |
তাপমাত্রা এবং চাপ সেন্সর অস্বাভাবিক |
5 |
লেজার সিগন্যাল খুব দুর্বল |
সাবধানতা
a) সেন্সরের কাজের ভোল্টেজ ৩.৩ ভোল্ট এবং সিরিয়াল ইন্টারফেস লেভেল ৩.৩ ভোল্ট;
b) সেন্সরটিতে সুনির্দিষ্ট অপটিক্যাল উপাদান রয়েছে, দয়া করে হিংস্র সংঘর্ষ এড়ান;
গ) কাজের পরিবেশের অবস্থাঃ -40°C ~ +70°C
ঘ) আপেক্ষিক আর্দ্রতা 0-99% RH (অ-কন্ডেনসেশন) ।
দ্রষ্টব্যঃ সেন্সরের কাজের ভোল্টেজ 3.3V। সেন্সর ক্ষতি এড়াতে সেন্সর থেকে 3.6VDC অতিক্রম করে পাওয়ার সরবরাহ ভোল্টেজ সংযোগ করা নিষিদ্ধ।
