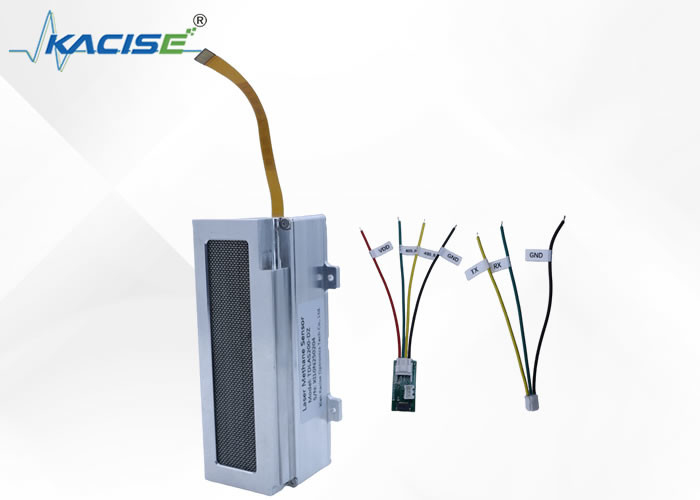

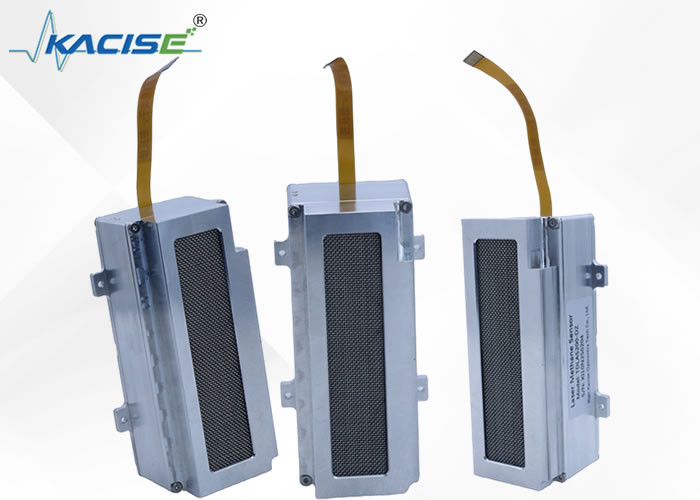

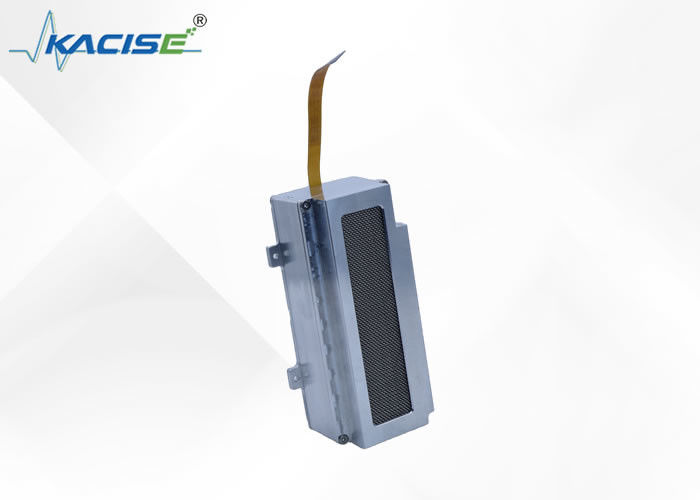

মাল্টি-রিফ্লেকশন ডিটেকশন সেল সহ TDLAS200 মিথেন সেন্সর

1.উপস্থাপনা

মাল্টি-রিফ্লেকশন ডিটেকশন সেল সহ কেসিএসই টিডিএলএএস ২০০ মিথেন সেন্সর লেজারের একাধিকবার গ্যাসের মধ্য দিয়ে যাওয়ার অনুমতি দিয়ে সংবেদনশীলতা বাড়ায়।এটি 0 ~ 5000ppm এর একটি সনাক্তকরণ পরিসীমা এবং 0 এর একটি প্রতিক্রিয়া সময় সরবরাহ করে.1 সেকেন্ড, সঠিক এবং নির্ভরযোগ্য পরিমাপ নিশ্চিত করে। সেন্সর একটি কম্প্যাক্ট নকশা এবং সহজ ইন্টিগ্রেশন জন্য একটি ডিজিটাল ইন্টারফেস বৈশিষ্ট্য। -20 ~ 50 °C এর একটি অপারেটিং তাপমাত্রা পরিসীমা সঙ্গে,এটি বিভিন্ন পরিবেশের জন্য উপযুক্তকেএসিআইএসই উন্নত প্রযুক্তি এবং স্থায়িত্বকে একত্রিত করে, এই সেন্সরকে মিথেন সনাক্তকরণের জন্য একটি নির্ভরযোগ্য পছন্দ করে।

2বৈশিষ্ট্য

1. উচ্চ সংবেদনশীলতা, শুধুমাত্র লক্ষ্য গ্যাস সাড়া
2. অন্তর্নির্মিত রেফারেন্স সেল, স্বয়ংক্রিয়ভাবে ক্যালিব্রেট করা যাবে
3. একীভূত করা সহজ, ডিজিটাল ইন্টারফেস সরাসরি অবস্থা এবং ঘনত্ব আউটপুট

3পরিমাপ নীতি

"মেথেনের অণু একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের আলো শোষণ করে" -- আণবিক শোষণ বর্ণালী
"একটি স্বচ্ছ মাধ্যমের দ্বারা শোষিত আলোর পরিমাণ (মিথেন গ্যাস ভর) গ্যাস ভরের বেধ এবং ঘনত্বের সমানুপাতিক" --বিয়ার-ল্যামবার্টের আইন
উপরের পদার্থবিজ্ঞানের নীতি অনুসারে, একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের আলোর একটি রশ্মি ফাঁস হওয়া মিথেন গ্যাসের ভরকে প্রবেশ করতে ব্যবহার করা যেতে পারে। রশ্মির দুর্বলতার ডিগ্রি অনুসারে,গ্যাস ভর মধ্যে মিথেনের ঘনত্ব পরিমাপ করা যেতে পারে, এবং এটি শুধুমাত্র মিথেনের প্রতি সাড়া দেয় (একক নির্বাচনী ক্ষমতা) ।
একাধিক প্রতিফলন সহ একটি সনাক্তকরণ সেল ব্যবহার করা এবং লেজারের দ্বারা বারবার পরিমাপ করা গ্যাসের মধ্য দিয়ে যেতে দেওয়া সনাক্তকরণের সংবেদনশীলতাকে বহুগুণে বৃদ্ধি করতে পারে।

4প্রযুক্তিগত পরামিতি

*১ অনুগ্রহ করে নিশ্চিত করুন যে মডিউলের পাওয়ার ইনপুট ভোল্টেজ 5V এর কম নয়

*২ পাম্প নির্বাচন সুপারিশ <500 মিলি/মিনিট

5সনাক্তকরণ মডিউলের মাত্রা

সনাক্তকরণ মডিউল হোস্টের মাত্রাঃ 115 × 59 × 38 মিমি (ক্যাবল এবং গ্যাস সংযোগকারী ব্যতীত)
