RS485 স্প্লিট টাইপ অতিস্বনক তরল স্তর মিটার উচ্চ নির্ভুলতা জল চিকিত্সার জন্য
পণ্যের বর্ণনা

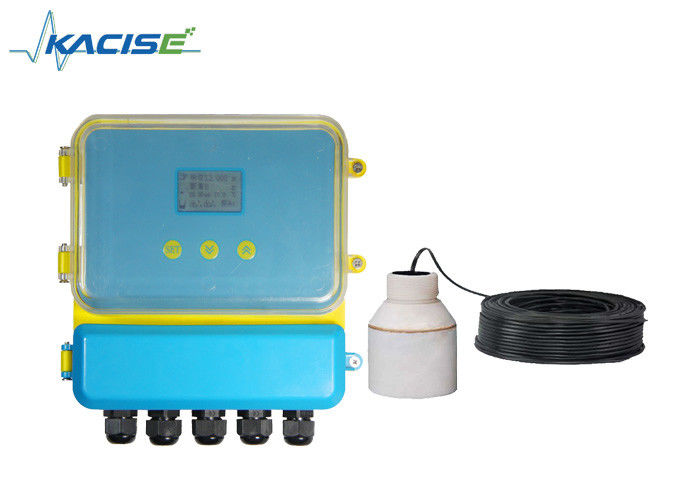

স্প্লিট টাইপ অতিস্বনক স্তর মিটার শিল্প ক্ষেত্র তরল, slurry এবং কঠিন স্তর পরিমাপ জন্য একটি কম খরচে সরঞ্জাম। প্রধান ইউনিট সেন্সর সঙ্গে পৃথকভাবে ইনস্টল করা হয়,এটা ট্যাংক জন্য আরো উপযুক্ত, স্টোরেজ বিন এবং ব্র্যাকেট ইনস্টলেশন।
এটি পৌর প্রকল্প,জল চিকিত্সা, রাসায়নিক, ধাতুবিদ্যা এবং উত্পাদন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
পরামিতি
| ফাংশন |
বিভক্ত প্রকার |
| পরিসীমা |
৫, ১০, ১৫, ২০, ৩০, ৪০, ৫০, ৬০ মিটার |
| সঠিকতা |
0.৫-১% |
| রেজোলিউশন |
3 মিমি বা 0.1% ((যেটা বড়) |
| প্রদর্শন |
ইংরেজি এলইডি ডিসপ্লে |
| অ্যানালগ আউটপুট |
চারটি তারের 4 ~ 20mA/510Ω লোড |
| ডিজিটাল আউটপুট |
RS485, RS232 (ঐচ্ছিক) |
| রিলে আউটপুট |
চারমুখী এসি 250V/5A বা DC 30V/5A (ঐচ্ছিক) |
| পাওয়ার সাপ্লাই |
ডিফল্টঃ 24VDC, অপশনালঃ 220V AC+15% 50Hz |
| পরিবেশের তাপমাত্রা |
LED: -20 ̊+60°C, প্রোবঃ -20 ̊+80°C |
| সুরক্ষা গ্রেড |
LED: IP65, প্রোবঃ IP68 |

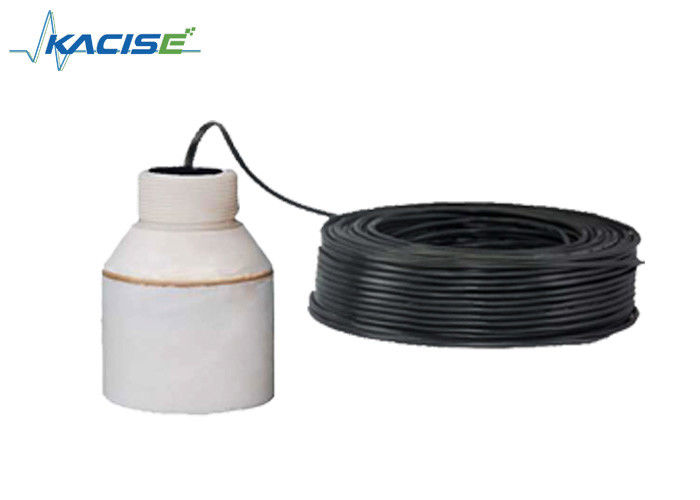

| ক্যাবল প্রোব |
১০ মিটার |
| ইনস্টলেশন |
থ্রেড বা ফ্ল্যাঞ্জ |
সলিড পরিমাপ
ইনস্টলেশন ফ্ল্যাঞ্জ
ইনস্টলেশন পদ্ধতি তরল পরিমাপের সাথে একই। এটি কন্টেইনারের সংযুক্ত টিউব সংযুক্ত ফ্ল্যাঞ্জের উপর ইনস্টল করা যেতে পারে।অক্ষটি কন্টেইনার আউটলেট বা মিডিয়া পৃষ্ঠের লম্ব হওয়া উচিত, প্রোব সংযোগ-টিউব থেকে বেরিয়ে আসতে সক্ষম হওয়া উচিত।
আল্ট্রাসোনিক লেভেল ডিফারেন্স মিটারের মেনুর অপারেটিং নির্দেশাবলী
অতিস্বনক স্তর পার্থক্য মিটার যা চীনা এবং ইংরেজি মেনু এবং সহজ
ইনস্টলেশন, গ্রাহকের থেকে বিভিন্ন প্রয়োজনীয়তা পূরণ করতে পারেন. সাধারণত, অনুসরণ ইনস্টলেশন নির্দেশাবলী পরে, তারপর বিভিন্ন পরামিতি সেট, এটি কাজ শুরু হবে.
সহজ অপারেশনঃ
1. কী: আমাদের পণ্যগুলি প্যানেলের তিনটি কী দিয়ে ডিবাগ করা যায়। তারপরে, পরিমাপ করা মানটি এলইডি দ্বারা প্রদর্শিত হয়।
2আমাদের পণ্য চালু করার পর, দুই সেকেন্ডের জন্য SET কী টিপুন এবং প্রথম স্তরের মেনুতে প্রবেশ করুন।
3.পরিদর্শকের উচ্চতা মান ((নং 1) ইনপুট ′′রেফারেন্স শূন্য 1 ′′, ′′রেফারেন্স শূন্য 1"পজিশন মেনুতে কাঠামো টেবিল পাওয়া যাবে।(জোন্ডের উচ্চতা হল জোন্ডের লঞ্চ পৃষ্ঠ থেকে নীচে দূরত্ব).
4.সোন্ডের উচ্চতা মান ((নং.2) ইনপুট √ রেফারেন্স শূন্য 2 √. √ রেফারেন্স শূন্য 2 √ অবস্থান মেনু গঠন ছবি পাওয়া যাবে.
5. সেট ₹4mA ₹ বৈচিত্র্য মান এবং ₹20mA বৈচিত্র্য মান।
4mA পার্থক্য মান অনুরূপঃ আউটপুট 4mA হয়, যখন পার্থক্য মান সমান
মান নির্ধারণ।
20mA পার্থক্য মানের সাথে মিলে যায়:আউটপুট 20mA, যখন পার্থক্য মান সমান হয়
মান নির্ধারণ।
¢যেহেতু পার্থক্য মান এবং "20mA পার্থক্য মান, দয়া করে
মেনুর কাঠামোর ছবি দেখুন।
ওnই. এপিপিলিসিaটিআইon
অতিস্বনক স্তর পার্থক্য মিটার (উপাদান, তরল), দুটি ভিন্ন পাত্রে স্তর বা উপাদান স্তরের উচ্চতা পার্থক্য পরিমাপ করতে ব্যবহৃত হয়।
থ্রই. ডব্লিউআইআরiএনজি
অতিস্বনক স্তর পার্থক্য মিটারের বৈদ্যুতিক তারের
অতিস্বনক স্তর পার্থক্য মিটারের টার্মিনাল
ওয়্যারিং নির্দেশাবলী
গ্রাউন্ডিংঃ যন্ত্রের প্রথম গ্রাউন্ড টার্মিনাল প্রকৃতপক্ষে গ্রাউন্ড করা আবশ্যক।
গ্রাউন্ড টার্মিনাল অন্যান্য ডিভাইসের সাথে। 4th টার্মিনাল নিতে। ট্রান্সডুসার: লালঃ Trans_n ট্রান্সডুসার n
নীলঃ টেম্প এন + তাপমাত্রা সেন্সর +
কালোঃ জিএনডি জমি তারের
একক প্রোবঃ n=1, ডাবল প্রোব, n=1,2 বর্তমানঃ ০ বর্তমান+ ০ সংযোগ mA n+;
