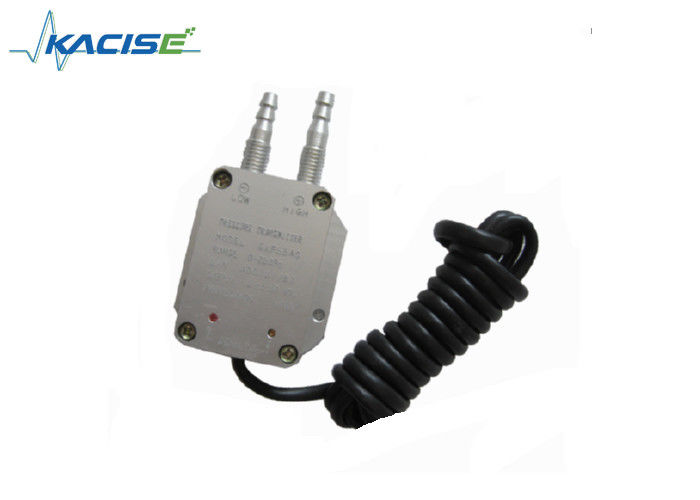

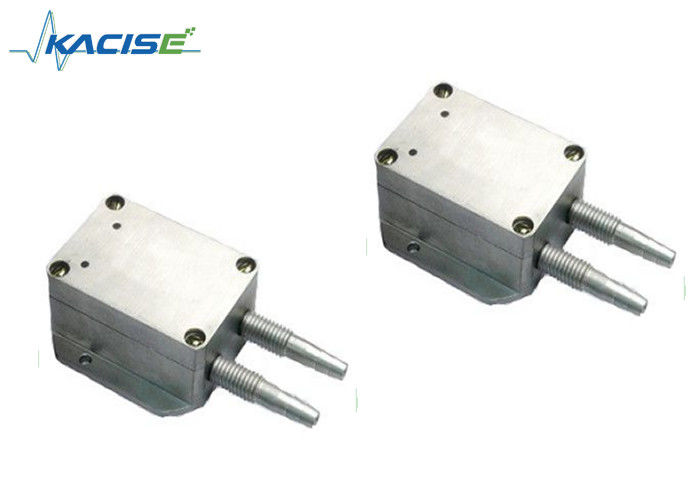

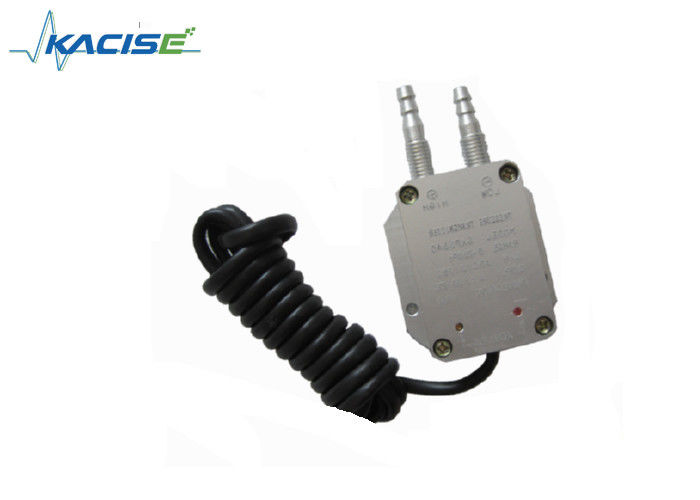

GXPS540 উচ্চ সংবেদনশীলতা এবং নির্ভুলতা মিনি রূপরেখা বায়ু চাপ এবং পার্থক্য চাপ
পরিচিতি

GXPS540 বায়ু চাপ ডিফারেনশিয়াল চাপ ট্রান্সমিটার উচ্চ নির্ভুলতা, উচ্চ স্থিতিশীলতা diaphragm গ্রহণ এবং চাপ বিচ্ছিন্নতা কৌশল দ্বারা একত্রিত করা হয়।কঠোর নির্ভুলতা তাপমাত্রা ক্ষতিপূরণ এবং সংকেত পরিবর্ধন দ্বারা, মাইক্রো ডিফারেনশিয়াল চাপ, বায়ু চাপ, প্রবাহ এবং অন্যান্য পরামিতি নির্ভরযোগ্য 4 ~ 20mA বা 1 ~ 5V সংকেত আউটপুট স্থানান্তর।

বৈশিষ্ট্য​

• উচ্চ সংবেদনশীলতা
• উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা
• মিনি রূপরেখা, ইনস্টল করা সহজ

ইলেকট্রনিক ইন্টারফেস এবং সংকেত সংজ্ঞা


প্যারামিটার

মাত্রা

জিএক্সপিএস ৫৪০-এ ২ টি নিয়মিত স্লট টাইপ স্ক্রু রয়েছে।

Z হল শূন্য সমন্বয়।

S হল পূর্ণ পরিসীমা সামঞ্জস্যের জন্য। (যদি পরিসীমা পরিবর্তন না করা হয়, তাহলে সামঞ্জস্য করার প্রয়োজন নেই।)

দ্রষ্টব্যঃ যদি পরিসীমা <1KPa হয়, তাহলে স্থাপন শূন্যপয়েন্টকে প্রভাবিত করতে পারে। দয়া করে ইনস্টলেশনের পরে Z সামঞ্জস্য করুন।

প্রয়োগ

• বেতার
• ধূলিকণা precipitator
• বায়ু নল চাপ
• ডিফারেনশিয়াল এবং নেতিবাচক চাপ

অর্ডার সংক্রান্ত তথ্য

জিএক্স-- রেঞ্জ-আউটপুট-নির্ভুলতা-পাওয়ার-স্ট্রাকচার-কেবেল দৈর্ঘ্য-প্যাকেজ

• পরিসীমা: 0~±5kPa......10000kPa = পরিসরের উপরের সীমা
• আউটপুট:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• সঠিকতাঃ0.25=±0.25%F.S, 0.5=±0.5%F.S,
• শক্তি: 24VDC, 11~30Vdc
• চাপ পোর্ট: GF=G1/4 মহিলা থ্রেড, G=G1/4, NF=NPT1/4 মহিলা থ্রেড, N=NPT1/4
• বৈদ্যুতিক সংযোগঃC=ক্যাবল, CW=জলরোধী জয়েন্ট আউটলেট
• তারের দৈর্ঘ্য: XXm=XX মিটার 1-150 মিটার
• স্ট্যাটিক চাপঃ3, 5, 10 গুণ নামমাত্র চাপ, 20MPa (দ্রষ্টব্যঃ পাইপলাইন চাপ)

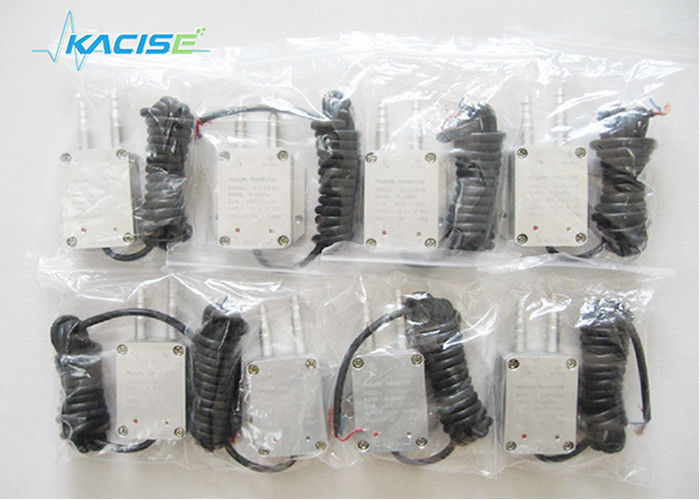

• প্যাকেজ: বি বি, ফোম
