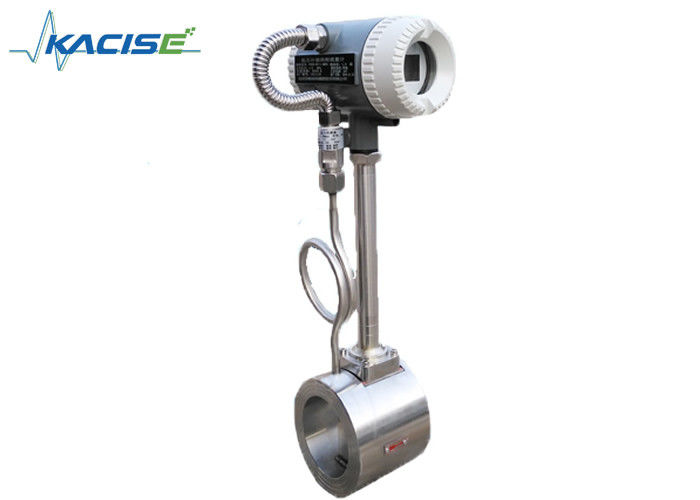

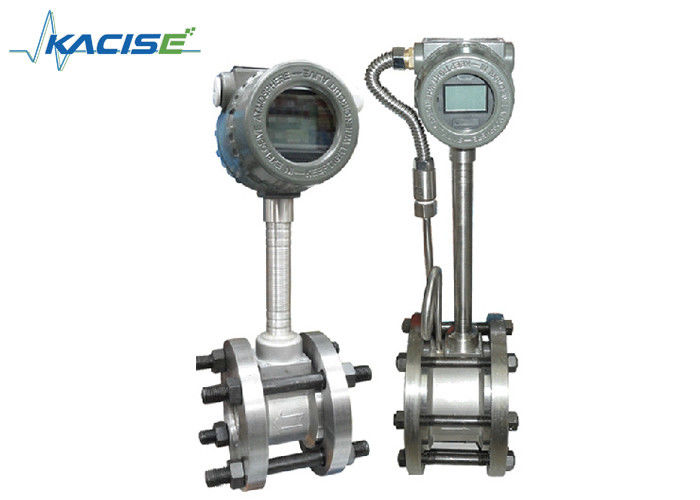

ফ্ল্যাঞ্জ ক্ল্যাম্প কম্প্রেসড এয়ার ভর্টেক্স শেলিং ফ্লোমিটার, ভর্টেক্স গ্যাস ফ্লোমিটার 4 - 20mA
পরিচিতি
কারম্যান ঘূর্ণি প্রবাহ মিটার, যা শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, কারমেন ঘূর্ণি ঘটনা ব্যবহার করে তৈরি একটি প্রবাহ মিটার।যখন ঘূর্ণি জেনারেটরটি ভার্টিক্যালভাবে তরলটিতে ঢোকানো হয়, কারমান ঘূর্ণি রাস্তা তৈরি হবে যখন তরলটি জেনারেটরকে বাইপ্যাড করে।অসমত্রীক ঘূর্ণি ট্রেন স্থিতিশীল থাকতে পারেএই ক্ষেত্রে, ঘূর্ণিঝড়ের ফ্রিকোয়েন্সি f সরাসরি তরল প্রবাহের হারের v এর সমানুপাতিক এবং ঘূর্ণিঝড় জেনারেটরের সামনের প্রস্থের d এর বিপরীতভাবে সমানুপাতিক।
কেভিএফ ফ্লোমিটার হ'ল কারম্যান ভর্টেক্স ফ্লোমিটার যা কারমেন ভর্টেক্স ফ্লোমিটারের নীতি ব্যবহার করে, বায়ু, অক্সিজেন, গ্যাস, প্রাকৃতিক গ্যাস এবং অন্যান্য রাসায়নিক গ্যাস পরিমাপের জন্য ব্যবহার করা যেতে পারে।পণ্যটি উন্নত ডিফারেনশিয়াল কৌশল গ্রহণ করেছে, আইসোলেশন, স্কিলিং এবং ফিল্টারিংয়ের পরিমাপের সাথে, এটিতে আরও ভাল অ্যান্টি-ভিব্রেশন পারফরম্যান্স এবং সিগন্যাল স্থিতিশীলতা রয়েছে।এটি ছোট চাপ হ্রাস, বড় পরিসীমা, উচ্চ নির্ভুলতা দ্বারা চিহ্নিত করা হয়, তরল ঘনত্ব, চাপ, তাপমাত্রা দ্বারা প্রায় প্রভাবিত হয় না,কাজের অবস্থার মধ্যে ভলিউম প্রবাহ পরিমাপ করার সময় সান্দ্রতা এবং অন্যান্য পরামিতি.কোন চলমান যান্ত্রিক অংশ নেই, তাই উচ্চ নির্ভরযোগ্যতা, সামান্য রক্ষণাবেক্ষণ।যন্ত্রের পরামিতি দীর্ঘ সময় ধরে স্থিতিশীল থাকতে পারে।
বৈশিষ্ট্য
1. ফ্ল্যাঞ্জ ও বডি: ইন্টিগ্রেটেড ভাঁজ টুকরো, এটা টুকরো টুকরো ভেঙে যাওয়া এড়াতে হবে.100% SS304 উপাদান, আমরা উপাদান রিপোর্ট প্রদান করতে পারেন.
2সার্কিট বোর্ডঃ ডিজিটাল সার্কিট বোর্ড,অ্যানালগ সার্কিট বোর্ড ব্যবহার করে বেশিরভাগ সরবরাহকারী,ডিজিটাল সার্কিট বোর্ড অ্যান্টি-ভিব্রেশন এবং অ্যান্টি-ইন্টারফারেন্সের সুবিধা উপভোগ করে।
3প্রবাহ রূপান্তরকারীঃ স্বতন্ত্র মডুলার ডিজাইন, অপেশাদাররা সহজেই পরিচালনা, বিচ্ছিন্ন এবং একত্রিত করতে পারে, এটি দুর্ঘটনার ঝুঁকি এড়াতে পারে।
4. ওয়েল্ডিংঃ উন্নত মাছের স্কেল প্রযুক্তি গ্রহণ করুন, যা ওয়েল্ডিং সিউমকে সুন্দর এবং মসৃণ দেখায়।
5জাপান ওভাল প্রযুক্তিতে এমবেডেড সেন্সর রয়েছে, ত্রিভুজাকার প্রিজম পড়ে না, আমরা ইতিমধ্যেই পেটেন্টের জন্য আবেদন করেছি।
6আমাদের মাঝারি তাপমাত্রা সেন্সর সর্বোচ্চ তাপমাত্রা ৩৫০ ডিগ্রি সেলসিয়াসের আশেপাশে পরিমাপ করতে পারে, স্বাভাবিকভাবে তা -৪০-২৫০ ডিগ্রি সেলসিয়াসে থাকে।
পরামিতি
| পাইপের ব্যাসার্ধ |
DN15~DN1800 |
| মিটার উপাদান |
1Cr18Ni9Ti |
| নামমাত্র চাপ (এমপিএ) |
1.6Mpa; 2.5Mpa; 4.0Mpa |
| পরিমাপ করা মাঝারি তাপমাত্রা (°C) |
-৪০~+২৫০°সি; -৪০~+৩৫০°সি |
| পরিবেশগত অবস্থা |
তাপমাত্রাঃ -10 ~ + 55 °C, আর্দ্রতা 5% ~ 90%, চাপঃ 86 ~ 106Kpa |
| নির্ভুলতা শ্রেণি |
তরলঃ ±0 পড়া।5 |
| গ্যাস বা বাষ্প পরিমাপঃ |
রিডিং ± ১।0,±১5 |
| টার্নডাউন রেসিও |
1:10;1:15 |
| চাপ হ্রাস সহগ |
সিডি<২।6 |
| আউটপুট সংকেত |
৪-২০ এমএ বা পলস |
| পাওয়ার সাপ্লাই |
সেন্সরঃ +12VDC, +24VDC
ট্রান্সমিটারঃ +২৪ ভিডিসি
সাইটে প্রদর্শনঃ ৩.২ ভোল্ট ব্যাটারি
|
| সিগন্যাল ট্রান্সমিশন লাইন |
STVPV3×0.3 ((থ্রি-ওয়্যার), 2×0.3 ((দুই-ওয়্যার) |
| ইনস্টলেশন |
ইন্টিগ্রেটেড ক্ল্যাম্পিং ফ্ল্যাঞ্জ বা ফ্ল্যাঞ্জ সংযোগ |
| ট্রান্সমিশন দূরত্ব |
≤500 মিটার |
| সিগন্যাল লাইন ইন্টারফেস |
পুরুষ থ্রেড এম২০×১।5 |
| বিস্ফোরণের মাত্রা |
ExdIIBT6 |
| সুরক্ষা শ্রেণি |
আইপি ৬৫ |
| কম্পন ত্বরণ অনুমতি দিন |
1.0g |
মডেল নির্বাচন
| কেভিএফ |
|
|
|
|
|
|
|
|
|
|
পরামিতি |
| নামমাত্র ব্যাস |
DNXX |
|
|
|
|
|
|
|
|
|
DN15~DN1800 (মিমি) |
| কাঠামো |
এফ |
|
|
|
|
|
|
|
|
ডিসপ্লে সহ রিমোট টাইপ |
| Y |
|
|
|
|
|
|
|
|
ডিসপ্লে সহ কম্প্যাক্ট টাইপ |
| সঠিকতা |
এ |
|
|
|
|
|
|
|
পাইপ টাইপঃ ক্লাস ১।0 |
| বি |
|
|
|
|
|
|
|
সন্নিবেশের ধরনঃ ক্লাস ২।5 |
| নামমাত্র চাপ |
16 |
|
|
|
|
|
|
1.6 এমপিএ |
| XX |
|
|
|
|
|
|
কাস্টমাইজেশন |
| সর্বাধিক তাপমাত্রা |
এম |
|
|
|
|
|
<২৫০°সি |
| এইচ |
|
|
|
|
|
>২৫০°সি |
| অন্যান্য কাজ |
পি |
|
|
|
|
চাপের ক্ষতিপূরণ সহ |
| টি |
|
|
|
|
তাপমাত্রা ক্ষতিপূরণ সহ |
| পিটি |
|
|
|
|
চাপ এবং তাপমাত্রা ক্ষতিপূরণ সহ |
| শক্তি |
1 |
|
|
|
12~28VDC |
| 2 |
|
|
|
85 ~ 265VAC (রিমোট ডিসপ্লে) |
| 3 |
|
|
|
3.6V লিথিয়াম ব্যাটারি (সাইট প্রদর্শন) |
| আউটপুট |
এ |
|
|
৪-২০ এমএ |
| এম |
|
|
ভোল্টেজ ইমপ্লান্ট |
| এইচ |
|
|
হার্ট |
| R1 |
|
|
RS232 |
| R2 |
|
|
RS485 |
| ইনস্টলেশন |
1 |
|
ফ্ল্যাঞ্জ |
| 2 |
|
ক্ল্যাম্প ফ্ল্যাঞ্জ |
| 3 |
|
সন্নিবেশ |
| 4 |
|
থ্রেড |
| 5 |
|
ক্ল্যাম্প |
| বিস্ফোরণ প্রতিরোধক |
এ |
কোন বিস্ফোরণ প্রুফ |
| বি |
অভ্যন্তরীণ বিস্ফোরণ প্রতিরোধক |
| জি |
অগ্নিরোধী |
