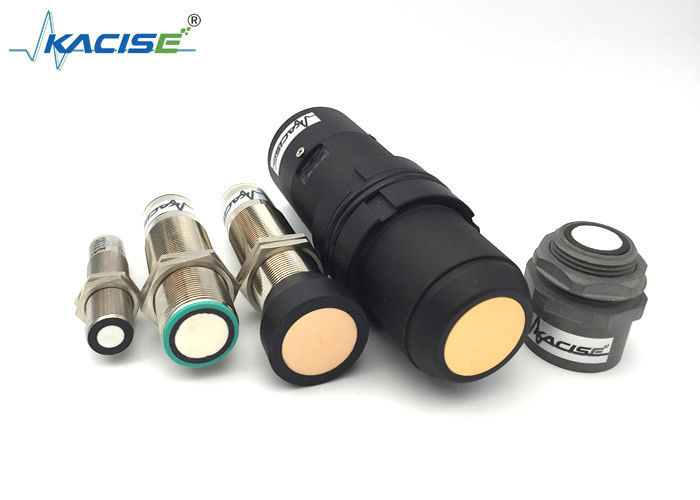

লং রেঞ্জ আল্ট্রাসোনিক লেভেল মিটার দূরত্ব 10 মিটার থেকে 60 মিটার
নীতি
ট্রান্সমিটিং আল্ট্রাসোনিক ট্রান্সডুসার আল্ট্রাসোনিক ইমপ্লান্স প্রেরণ করে যা যোগাযোগ মাধ্যমের মাধ্যমে পরিমাপ মিডিয়াতে ছড়িয়ে পড়ে।প্রতিফলন মাধ্যমে এবং তারপর শব্দের মাধ্যম মাধ্যমে গ্রহণকারী ট্রান্সডুসার ফিরে, পরিমাপকৃত অতিস্বনক পালস সময় শব্দ মাধ্যম মধ্যে ট্রান্সমিটার থেকে রিসিভার প্রসারিত। তারপর শব্দ মাধ্যম মধ্যে শব্দ গতি অনুযায়ী,এটি ট্রান্সডুসার থেকে মিডিয়া পৃষ্ঠ দূরত্ব বিবেচনা করা যেতে পারে. তরল স্তর নির্ধারণ করার জন্য. অতএব,আমরা স্ক্রিন থেকে প্রতিফলিত পৃষ্ঠ দূরত্ব গণনা করতে পারেন D = C * t / 2 (দ্বিভাগ 2 হয় কারণ ট্রান্সমিটার থেকে রিসিভার শব্দ তরঙ্গ আসলে একটি বৃত্তাকার, D হল দূরত্ব, C হল শব্দ গতি, t হল সময়) ।
বৈশিষ্ট্য
যোগাযোগহীন পরিমাপ
স্বল্প প্রতিক্রিয়া সময়
ডিসপ্লে সহ
বিভিন্ন আউটপুট ঐচ্ছিকঃ সুইচ, এনালগ, অথবা RS485
স্তর মান আউটপুট বা দূরত্ব আউটপুট
পরিচিতি
আল্ট্রাসোনিক সেন্সরটি লক্ষ্যবস্তুতে যোগাযোগহীন এবং পরিধান-মুক্ত সনাক্তকরণের জন্য শব্দ তরঙ্গ ব্যবহার করে। এটি স্বচ্ছ বা রঙিন বস্তু সনাক্ত করতে ব্যবহার করা যেতে পারে,ধাতব বা অ-ধাতব বস্তুপরিবেশগত অবস্থা যেমন পরিবেশগত ধোঁয়া, ধুলো, পরিবেশ বা বৃষ্টিপাত অতিস্বনক সেন্সরগুলির সনাক্তকরণের কার্যকারিতার উপর খুব সামান্য প্রভাব ফেলে।
পরামিতি
KUM সিরিজ
| |
কুম-এ |
KUM-B |
| ফাংশন |
ইন্টিগ্রেটেড টাইপ |
বিভক্ত প্রকার |
| পরিসীমা |
৫ মিটার, ১০ মিটার, ১৫ মিটার, ২০ মিটার, ৩০ মিটার, ৪০ মিটার, ৫০ মিটার, ৬০ মিটার |
5মি, ১০ মি, ১৫ মি, ২০ মি, ৩০ মি, ৪০ মি, ৫০ মি, ৬০ মি, ৭০ মি, |
| সঠিকতা |
1% |
১% |
| রেজোলিউশন |
৩ মিমি বা ০.১% (আরও বড়) |
৩ মিমি বা ০.১% (আরও বড়) |
| প্রদর্শন |
চীনা এবং ইংরেজি এলইডি |
চীনা এবং ইংরেজি এলইডি |
| অ্যানালগ আউটপুট |
চার তারের 4 ~ 20mA/510Ω লোড
দুই তারের 4 ~ 20mA / 250Ω লোড
|
4~20mA/510Ωলোড |
|
রিলে আউটপুট
|
দুটি গ্রুপঃ
এসি 250V/8A বা DC 30V/5A
স্ট্যাটাস প্রোগ্রাম করা যায়
|
একক চ্যানেলের জন্য দুটি গ্রুপ
ডাবল চ্যানেলের জন্য চারটি গ্রুপ
এসি 250V/8A বা DC 30V/5A
স্ট্যাটাস প্রোগ্রাম করা যায়
|
| পাওয়ার সাপ্লাই |
স্ট্যান্ডার্ড ২৪ ভিডিসি
ঐচ্ছিকঃ 220V AC+15% 50Hz
|
স্ট্যান্ডার্ডঃ 220V এসি + 15% 50Hz
ঐচ্ছিকঃ ২৪ ভিডিসি বা ১২০ এমএ
কাস্টমাইজ করুনঃ12VDC বা ব্যাটারি
|
|
পরিবেশ
তাপমাত্রা
|
LED:-২০-+৬০°সি,
প্রোবঃ 20~+80°C
|
LED: -20~+60°C,
প্রোবঃ 20~+80°C
|
| যোগাযোগ |
বিকল্পঃ485,232 যোগাযোগ
(উত্পাদন চুক্তি)
|
বিকল্পঃ485,232 যোগাযোগ
(উত্পাদন চুক্তি)
|
| সুরক্ষা গ্রেড |
এলইডি:আইপি ৬৫,
প্রোবঃ আইপি৬৮
|
এলইডিঃ আইপি৬৫,
প্রোবঃ আইপি৬৮
|
| ক্যাবল প্রোব |
না. |
স্ট্যান্ডার্ডঃ ১০ মিটার দীর্ঘতমঃ ১০০ মিটার |
| প্রোব ইনস্টলেশন |
পরিসীমা এবং জোন টাইপ অনুযায়ী |
পরিসীমা এবং জোন টাইপ অনুযায়ী |
| বিদ্যুৎ খরচ |
বিভক্ত প্রকার
পাওয়ার সাপ্লাইঃ ২৪ ভোল্ট
রিলে ছাড়াঃ ১০০ এমএ
রিলে চ্যানেল ১ঃ ১২০ এমএ;
রিলে চ্যানেল-২: ১৪৫ এমএ;
রিলে চ্যানেল ৩ঃ ১৭০ এমএ।
রিলে চ্যানেল ৪ঃ ১৯০ এমএ;
নির্দিষ্ট ক্ষমতা নিম্নরূপঃ
কোন রিলে নেইঃ 24×100mA=2.4W;
রিলে এর চ্যানেল ১ঃ ২৪×১২০mA=২.৯W;
রিলে চ্যানেল ২ঃ ২৪×১৪৫ এমএ=৩.৫ ওয়াট;
রিলে চ্যানেল ৩: ২৪×১৭০mA=৪.১W;
রিলে চ্যানেল ৪ঃ ২৪×১৯০ এমএ=৪.৬ ওয়াট;
|
| বিদ্যুৎ খরচ |
ইন্টিগ্রেটেড টাইপ ((চার-ক্যার সিস্টেম)
পাওয়ার সাপ্লাইঃ ২৪ ভোল্ট
রিলে ছাড়াঃ ৮০ এমএ
রিলে চ্যানেল ১ঃ ১০৫ এমএ;
রিলে চ্যানেল ২ঃ ১৩০ এমএ;
নির্দিষ্ট ক্ষমতা নিম্নরূপঃ
কোন রিলে নেইঃ 24×80mA=1.9W;
রিলে এর চ্যানেল ১ঃ ২৪×১০৫mA=২.৫W;
রিলে এর চ্যানেল ২ঃ ২৪×১৩০mA=৩.১W;
|
| বিদ্যুৎ খরচ |
ইন্টিগ্রেটেড টাইপ ((দুই-ক্যার সিস্টেম)
পাওয়ার সাপ্লাইঃ ২৪ ভোল্ট
কোন রিলে নেইঃ ৩০ এমএ
নির্দিষ্ট ক্ষমতা নিম্নরূপঃ
কোন রিলে নেইঃ 24×30mA=0.72W
|
KUM3000 সিরিজ
| এম১৮ |
| সেন্সিং রেঞ্জ |
150... 1000 মিমি |
| সামঞ্জস্যের পরিসীমা |
১৫০...১০০০ মিমি |
| অপব্যবহারযোগ্য অঞ্চল |
০... ১৫০ মিমি |
| প্রতিক্রিয়া বিলম্ব |
প্রায় ১০ এমএস |
| এম৩০-টাইপ১ |
| সেন্সিং রেঞ্জ |
200... ২০০০ মিমি |
| সামঞ্জস্যের পরিসীমা |
২০০...২০০০ মিমি |
| অপব্যবহারযোগ্য অঞ্চল |
০... ২০০ মিমি |
| প্রতিক্রিয়া বিলম্ব |
প্রায় ১০ এমএস |
| এম৩০-টাইপ২ |
| সেন্সিং রেঞ্জ |
300... ৩৫০০ মিমি |
| সামঞ্জস্যের পরিসীমা |
৩০০... ৩৫০০ মিমি |
| অপব্যবহারযোগ্য অঞ্চল |
০... ৩০০ মিমি |
| প্রতিক্রিয়া বিলম্ব |
প্রায় ২০ এমএস |
| এম৩০-টাইপ৩ |
| সেন্সিং রেঞ্জ |
400... ৬৫০০ মিমি বা ৬০০-১২০০০ মিমি |
| সামঞ্জস্যের পরিসীমা |
৪০০....৬৫০০ মিমি অথবা ৬০০-১২০০০ মিমি |
| অপব্যবহারযোগ্য অঞ্চল |
০... ৪০০ মিমি |
| প্রতিক্রিয়া বিলম্ব |
প্রায় ৪০ এমএস |
আমিndicatআরা/oপেরাটিআইnজিmইঅ্যান্স
| LED নীল |
ফ্ল্যাশিংঃ প্রোগ্রাম কাজ করা যেতে পারে, এই অবস্থা
সেন্সর পাওয়ার চালু হওয়ার ৫ মিনিট পর ব্লু এলইডি ফ্ল্যাশ করবে, সেন্সর প্রোগ্রাম করা যাবে, এবং তারপর ব্লু এলইডি স্থায়ীভাবে চালু হবে। পাওয়ারের অবস্থা নির্দেশ করতে।
|
| LED হলুদ |
স্যুইচিং স্টেটের নির্দেশনা
ফ্ল্যাশিংঃ প্রোগ্রাম ফাংশনের সময় বস্তু সনাক্ত করা হয়েছে
|
| লাল এলইডি |
স্বাভাবিক কাজঃ আলো জ্বলছে, ত্রুটি সনাক্ত হয়েছে।
প্রোগ্রামিং: ফ্ল্যাশিং, ইকো হারিয়ে গেছে, যার মানে সেন্সর ঢেকে আছে অথবা সেন্সরের সামনে কোন বস্তু নেই,
|
ইআমিectরক্যাল sপিইসিইফবিড়ালioএনএস
| অপারেটিং ভোল্টেজ UB |
১৩... ৩০ ভোল্ট ডিসি, রিপল ১০% এসএস |
| লোড ছাড়াই সরবরাহের বর্তমান I0 |
≤ ৪৫ এমএ |
আইওটি সংস্করণ
| অপারেটিং ভোল্টেজ UB |
3.৩-১৬ ডিসি, রিপল ১০% এসএস |
| লোড ছাড়াই সরবরাহের বর্তমান I0 |
≤ 15 mA, ঘুমের মোড≤1mA, uart দ্বারা জাগ্রত, |
আমিnপিউট
| ইনপুট প্রকার |
টিএইচএইচ-ইন ইনপুট |
|
অপারেটিং রেঞ্জ A1: 0V/GND... +1 V,
অপারেটিং রেঞ্জ A2: +6 V+UB
|
| ইনপুট প্রতিবন্ধকতাঃ > 4.7 kΩ; টিইএইচ-আইএন প্রোগ্রাম পলসঃ ≥ 1 সেকেন্ড |
ওইউটিপিut
| আউটপুট প্রকার |
1 সুইচ আউটপুট E4, NPN NO/NC, প্রোগ্রামযোগ্য
2 সুইচ আউটপুট E4, PNP NO/NC, প্রোগ্রামযোগ্য
3 অ্যানালগ 0-10V আউটপুট E4 প্রোগ্রামযোগ্য।
4 অ্যানালগ 4-20mA আউটপুট E4 প্রোগ্রামযোগ্য
5 RS485 আউটপুট E4 প্রোগ্রামযোগ্য।
|
| নামমাত্র অপারেটিং বর্তমান Ie |
200 mA, শর্ট সার্কিট/ওভারলোড সুরক্ষিত |
| ডিফল্ট সেটিং |
স্যুইচিং পয়েন্ট A1:150mm স্যুইচিং পয়েন্ট A2: 1000mm |
| ভোল্টেজ ড্রপ |
≤ ২.৫ ভোল্ট |
| পুনরাবৃত্তি নির্ভুলতা |
≤১% |
| স্যুইচিং ফ্রিকোয়েন্সি f |
≤ 13 Hz (উচ্চ ফ্রিকোয়েন্সি সংস্করণের জন্য কাস্টমাইজড) |
| রেঞ্জ হিস্টেরসিস H |
সেট অপারেটিং দূরত্বের ৫% |
| তাপমাত্রার প্রভাব |
পূর্ণ স্কেল মানের ± 1% |
এএমবিiএন্ট সিওnডিটিআইons
| পরিবেশে তাপমাত্রা |
-২৫...৭০° সেলসিয়াস (২৪৮...৩৪৩ কে) |
| সংরক্ষণের তাপমাত্রা |
-৪০...৮৫ ডিগ্রি সেলসিয়াস (২৩৩...৩৫৮ কে) |
এমইসিhএকটিiসিআল স্পেসিফিকেশনইফবিড়ালioএনএস
| সংযোগ |
V1 সংযোগকারী ((M12×1), 4-পিন |
| সুরক্ষা ডিগ্রী |
আইপি ৬৬ |
| বস্তুগত আবাসন |
ব্রোঞ্জ, নিকেলযুক্ত |
| ট্রান্সডুসার |
ইপোক্সি রজন/গভীর গ্লাস গোলকের মিশ্রণ;
পলিউরেথেন ফোম, কভার পিবিটি
|
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: কোন তথ্য প্রদান করতে হবে?উপযুক্ত মোড নির্বাচন করুনইললং রেঞ্জ আল্ট্রাসোনিক লেভেল মিটার দূরত্ব 10 মিটার থেকে 60 মিটার?
উঃ দয়া করে আমাদের জানানঃঅ্যাপ্লিকেশন ক্ষেত্র,পরিসীমা, আউটপুট সংকেত,মাঝারি, পাওয়ার সাপ্লাই, যাতে আমরা আপনার জন্য মডেল এবং উদ্ধৃতি দ্রুত চয়ন করতে পারি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM এবং ODM পরিষেবা উপলব্ধ। আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল এবং ট্রেড অ্যাসুরেন্স সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ট্রেড অ্যাসুরেন্স পেমেন্ট পদ্ধতি কি?
উঃ এটি একটি বিনামূল্যে পরিষেবা যা আপনার অর্ডারগুলিকে প্রদান থেকে বিতরণ পর্যন্ত রক্ষা করতে পারে।
এবং এখন আমাদের কাছে ১০৪ ডলার আছে,000.00 সাবধানতা টাকা আপনার আদেশ নিশ্চিত করার জন্য.
7প্রশ্ন: আপনার কি গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
