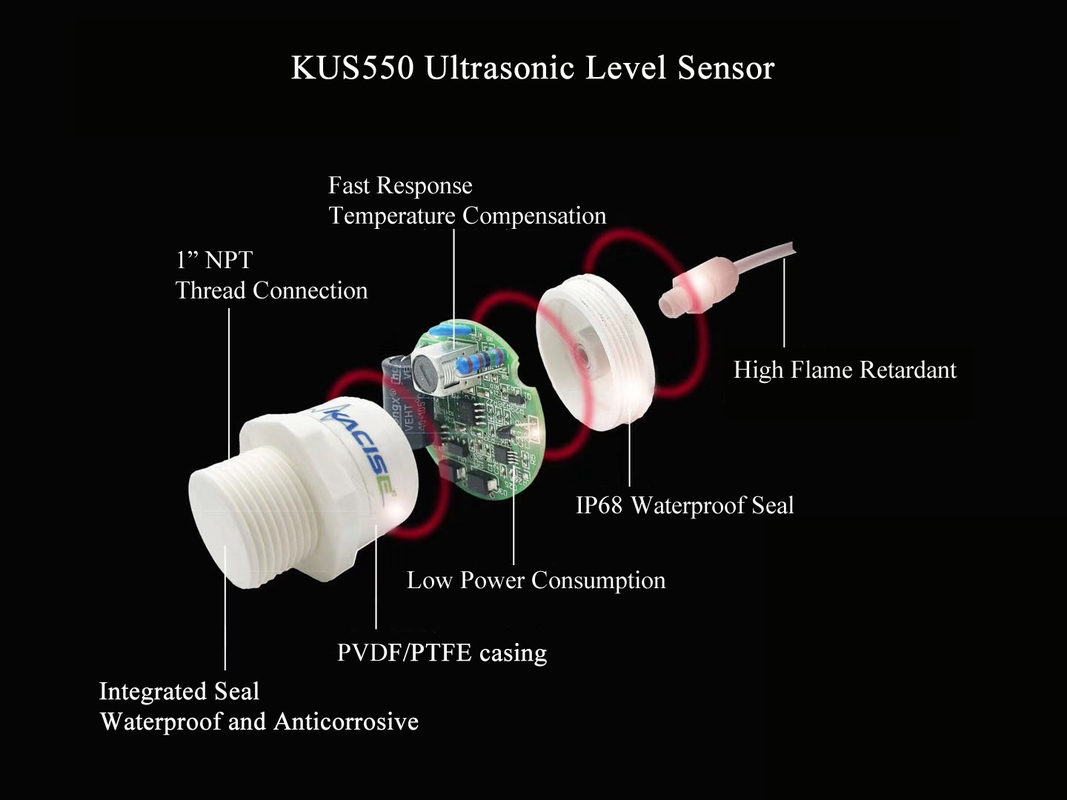

KUS550 অতিস্বনক দূরত্ব সেন্সর
1পণ্যের বৈশিষ্ট্যঃ
- উচ্চ সংবেদনশীলতা.
- কম্প্যাক্ট এবং শক্তিশালী কাঠামো।
- IP68 উচ্চ সুরক্ষা রেটিং।
- ক্ষয় প্রতিরোধী আবরণ, ক্ষয়কারী মাধ্যম এবং প্রয়োগের জন্য উপযুক্ত
2আবেদন
- ট্যাংক স্তর পরিমাপ
- বিন স্তরের পরিমাপ
- নিকটবর্তী অঞ্চল সনাক্তকরণ
- মানুষ সনাক্তকরণ
- রোবট রেঞ্জিং সেন্সর
- স্বায়ত্তশাসিত নেভিগেশন
- মাল্টি-সেন্সর নেভিগেশন
- দূরত্ব পরিমাপ
- দীর্ঘ দূরত্বের বস্তু সনাক্তকরণ
- শিল্প অটোমেশন
3পণ্যের বর্ণনা
এই সেন্সরটি একটি কম্প্যাক্ট, শক্তিশালী পিভিসি হাউজে খুব স্বল্প থেকে দীর্ঘ পরিসরের সনাক্তকরণ এবং পরিসীমা সরবরাহ করে, যা আইপি 65 পূরণের জন্য ডিজাইন করা হয়েছে।
4প্যারামিটার
(1)সাধারণ বিবরণী
| মডেলঃ KUS550 |
| পরিমাপ পরিসীমা |
0.২৫ মিটার ~ ৩ মিটার (৫ মিটার কাস্টমাইজযোগ্য) KUS550A
0.15 মি-0.6 মি ((1 মি কাস্টমাইজযোগ্য) KUS550B;
|
| অন্ধ দাগ |
KUS550A এর মৃত অঞ্চল 0... 250 মিমি (২৫০ মিমি এর মধ্যে অস্থির কাজের অঞ্চল, এই ব্যাপ্তিতে কাজ করার পরামর্শ দেওয়া হয় না); KUS550B এর মৃত অঞ্চল 0-150 মিমি; |
| সরবরাহ ভোল্টেজ |
3.3... ৩০ ভিডিসি, রিপল ১০% এসএস |
| কাজকারী বর্তমান |
≤ 45 mA (দ্রুততম পরিমাপের গতি), সাধারণ শক্তি খরচ ≤ 10 mA; |
| আউটপুট সংকেত |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 অ্যানালগ আউটপুট। |
| পরিমাপের নির্ভুলতা |
≤১% F.S. |
| তাপমাত্রা ক্ষতিপূরণ |
হ্যাঁ। |
| রেজোলিউশন পরিসীমা |
0.১ মিমি; |
(২) কাজের শর্ত
| কাজের তাপমাত্রা |
-৪০...৮৫ ডিগ্রি সেলসিয়াস (২৩৩...৩৫৮ কে) |
| সংরক্ষণের তাপমাত্রা |
-৪০...৮৫ ডিগ্রি সেলসিয়াস (২৩৩...৩৫৮ কে) |
(3) অন্যান্য নির্দেশাবলী
| বৈদ্যুতিক সংযোগ |
৫ কোর ক্যাবল (অ্যানালগ আউটপুট), ৬ কোর ক্যাবল (সুইচ আউটপুট) । |
| সুরক্ষা শ্রেণি |
আইপি ৬৮ |
| শেল উপাদান |
পিভিসি/পিভিডিএফ/পিটিএফই/এবিএস |
5. মাত্রা
6ওয়্যারিং
7. সেন্সর ফাংশনের বর্ণনা
(1)অ্যানালগ আউটপুট সামঞ্জস্য করা।
অ্যানালগ আউটপুটটি ব্যবহারকারীর ইচ্ছামত প্রোগ্রাম করা যায়। যেমন সুইচ আউটপুট বা লাইনার আউটপুট এ কাজ করা সমস্ত পরামিতি RS485 ইন্টারফেসের মাধ্যমে সেট করা যেতে পারে।
৮ ধরনের আউটপুট ফাংশন প্রোগ্রাম করা যায়।
সমস্ত সেটিং রুটিন নিম্নরূপ,
ধাপ ১-এ RS485 দ্বারা এক পয়েন্ট দূরত্ব সেট করুন,
ধাপ ২-এ আরএস ৪৮৫-এর আরেকটি পয়েন্ট ডিসটেন্স সেট করুন।
ধাপ 3 আউটপুট টাইপ লাইনার বা সুইচ সেট করুন, এবং সংশ্লিষ্ট আউটপুট অপশন সেট করুন
ধাপ ৪. সেন্সর পুনরায় চালু করুন।
- উইন্ডো মোড স্বাভাবিকভাবে খোলা এবং লাইনার মোড ধনাত্মক ঢাল আউটপুট ফাংশন।
- উইন্ডো মোড স্বাভাবিকভাবে বন্ধ এবং লাইনার মোড নেতিবাচক ঢাল আউটপুট ফাংশন।
- একক সুইচিং পয়েন্ট, স্বাভাবিকভাবে খোলা ফাংশন।
- একক সুইচিং পয়েন্ট, স্বাভাবিকভাবে বন্ধ ফাংশন।
- একক সুইচ পয়েন্ট, হিস্টেরেসিস ফাঁক, স্বাভাবিকভাবে খোলা ফাংশন।
- একক সুইচ পয়েন্ট হাইস্টেরেসিস ফাঁক স্বাভাবিকভাবে বন্ধ ফাংশন সঙ্গে।
- বস্তুর উপস্থিতি সনাক্তকরণ - স্বাভাবিক খোলা ফাংশন।
- বস্তুর উপস্থিতি-বন্ধ খোলা ফাংশন সনাক্তকরণ।
স্যুইচিং পয়েন্ট, দূরত্ব সেটিং শুধুমাত্র পাওয়ার চালু পরে. অভ্যন্তরীণ ঘড়ি নিশ্চিত করতে পারেন 5 মিনিট পাওয়ার চালু পরে পরিবর্তন করা যাবে না. যদি স্যুইচিং পয়েন্ট পরিবর্তন করতে চান,ব্যবহারকারী শুধুমাত্র পাওয়ার পুনরায় চালু পরে অনুরোধ দূরত্ব সেট করতে পারেন.
(২) RS485 আউটপুট টাইপের জন্য।
দুই ধরনের কাজের স্টাইল আছে,
একটি স্বয়ংক্রিয় পরিমাপের জন্য, সেন্সরটি দূরত্ব বা স্তরটি বারবার পরিমাপ করবে, এবং পরিমাপের সময়কাল ইউএআরটি দ্বারা সেট করা যেতে পারে। পরিমাপের ফলাফলটি প্রতিবার আনা যেতে পারে।
অন্য স্টাইলটি হ'ল পাওয়ার সেভিং মোড যখন সেন্সরটি স্লিপ হয়, যতক্ষণ না সেন্সরটি প্রাক-কোড সহ অনুসন্ধান কমান্ডটি গ্রহণ করে। যোগাযোগ প্রোটোকলটি মোড-আরটিইউ।
উদাহরণস্বরূপ, Modbus প্রোটোকলের মাধ্যমে রেজিস্টার 0x101 অ্যাক্সেস করে পরিমাপের ফলাফল পড়তে পারে।
আরও তথ্যের জন্য দয়া করে আমাদের সাথে যোগাযোগ করুন সফটওয়্যার ইঞ্জিনিয়ারিং গাইডের জন্য।
