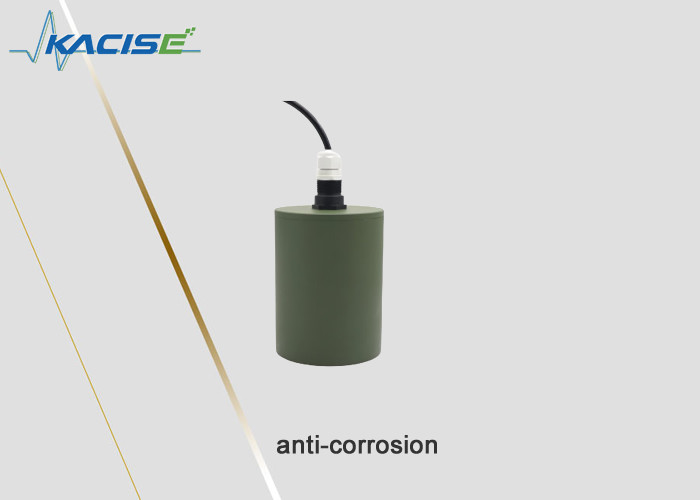

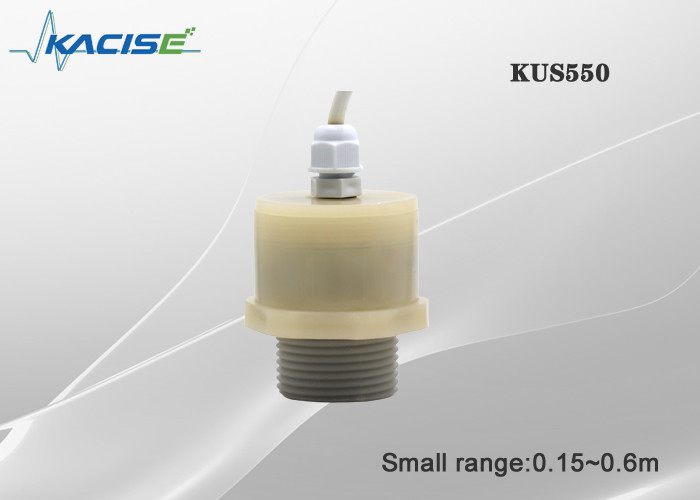

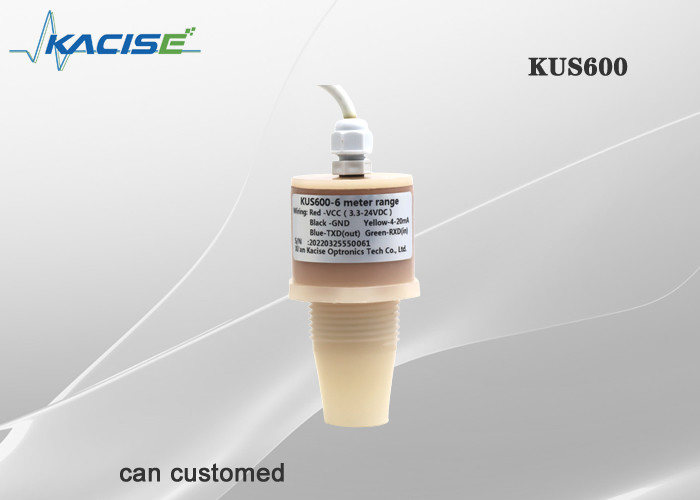

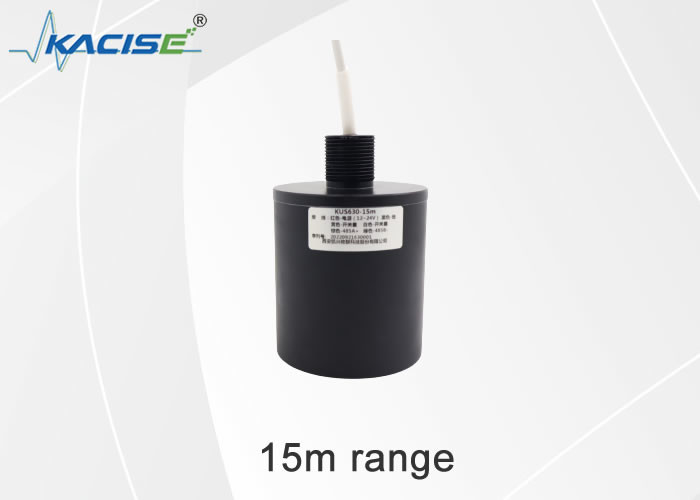

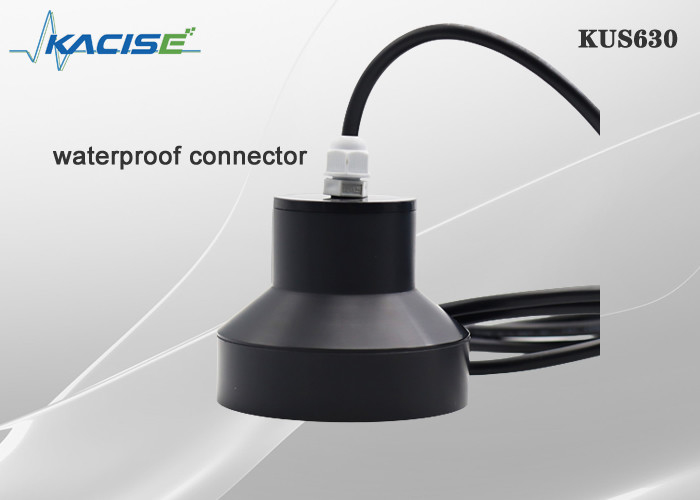

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

KUS সিরিজের সবচেয়ে ছোট বা ক্ষুদ্র অতিস্বনক ট্রান্সডিউসার অতিস্বনক তরল স্তরের সেন্সর PVDF উপাদান

1. বৈশিষ্ট্য

• বিভিন্ন পরীক্ষাগার পরামিতি যেমন নির্ভুলতা এবং রেজোলিউশন যোগ্য
• পিজোইলেক্ট্রিক উপাদান সহ মাল্টি-লেয়ার সিল করা জলরোধী এবং ধুলোরোধী সেন্সর
• সীল রিং এবং সম্পূর্ণরূপে আবদ্ধ প্রোব
• IP68 সুরক্ষা স্তর
• জলরোধী এবং ক্ষয়রোধী

2. বর্ণনা

অতিস্বনক বস্তু/তরল স্তরের সেন্সরটি পাত্রের উপরের অংশে ইনস্টল করা আছে এবং সম্মিলিত ইউনিট এবং ইলেকট্রনিক উপাদানগুলির কার্যকরী নিয়ন্ত্রণের অধীনে, প্রোবটি পরিমাপ করা বস্তুতে অতিস্বনক স্পন্দনের একটি মরীচি নির্গত করে। শব্দ তরঙ্গ বস্তুর পৃষ্ঠ দ্বারা প্রতিফলিত হয়, এবং প্রতিফলিত প্রতিধ্বনির অংশ প্রোব দ্বারা গৃহীত হয় এবং একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়। অতিস্বনক নির্গমন থেকে পুনরায় গ্রহণ পর্যন্ত সময়টি প্রোব থেকে পরিমাপ করা বস্তুর দূরত্বের সমানুপাতিক। ইলেকট্রনিক ইউনিট এই সময় সনাক্ত করে এবং শব্দের পরিচিত গতি থেকে পরিমাপ করা দূরত্ব গণনা করে যাতে স্তরের মান গণনা করা যায়। যেহেতু তাপমাত্রা শব্দের বেগের উপর প্রভাব ফেলে, তাই শব্দের বেগ ঠিক করার জন্য মিটারের তাপমাত্রা পরিমাপ করা উচিত। চার-তারের সিস্টেমের জন্য অনেকগুলি বিকল্প রয়েছে, যা একই সময়ে 4-20mA এবং RS485 যোগাযোগ সমর্থন করতে পারে।

PVDF (পলিভিনাইলাইডিন ফ্লোরাইড) ফ্লুরোপ্লাস্টিকের মধ্যে সবচেয়ে শক্তিশালী দৃঢ়তা, কম ঘর্ষণ সহগ, শক্তিশালী জারা প্রতিরোধ, বার্ধক্য প্রতিরোধ, আবহাওয়া প্রতিরোধ এবং ভাল বিকিরণ প্রতিরোধ ক্ষমতা রয়েছে। এটি বিভিন্ন বহিরঙ্গন স্থানে ব্যবহারের জন্য উপযুক্ত, দূরবর্তী সনাক্তকরণ, অন-সাইট তরল স্তর/স্তরের প্রদর্শন।

3. কম শক্তি খরচ মোড

ওয়ার্ক মোড 2 এ সেট করা হল কম শক্তি খরচ করার কাজ মোড।

কিভাবে কম শক্তি খরচ অতিস্বনক স্তর এবং দূরত্ব সেন্সর উপলব্ধি

ক) কম শক্তির আইসি ব্যবহার করুন

আমরা প্রায় নতুন আইসি ব্যবহার করি যার দ্বারা বিদ্যুৎ খরচ সাধারণত কম হয়।

খ) সেন্সরে প্রতিটি সার্কিটের শক্তি নিয়ন্ত্রণ করুন।

সেন্সরে সার্কিটের তিনটি অংশ রয়েছে, ট্রান্সমিটিং সার্কিট, রিসিভিং সার্কিট এবং mcu এর বেসিক সার্কিট। mcu সার্কিটের প্রতিটি অংশের কাজের নিয়ন্ত্রণ সক্ষম করে শক্তি খরচ ব্যবস্থাপনা উপলব্ধি করে এবং তারপরে বিদ্যুৎ খরচ নিয়ন্ত্রণ করে।

c) যখন mcu নিজেই কাজ করে না, তখন এটি আরও শক্তি খরচ কমাতে স্লিপ মোডে প্রবেশ করে।

4. ইনস্টলেশন শর্তাবলী
যদি সেন্সরটি পরিবেশের তাপমাত্রা 0 ℃ এর নিচে ইনস্টল করা হয় তবে এটি প্রতিরক্ষামূলক ব্যবস্থাগুলিতে ভাল কাজ করবে। স্টিলের বাদাম ব্যবহার করে একটি থ্রু হোলে সেন্সরটি সরাসরি মাউন্ট করার ক্ষেত্রে, এটি হাউজিং থ্রেডের মাঝখানে ঠিক করতে হবে।

5. অর্ডার তথ্য
