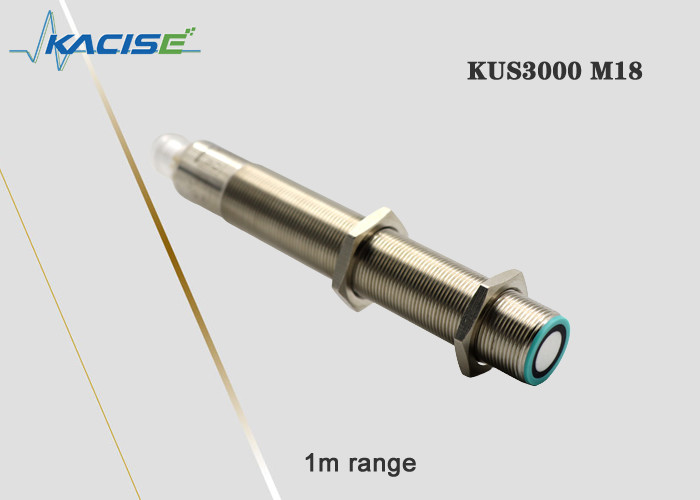

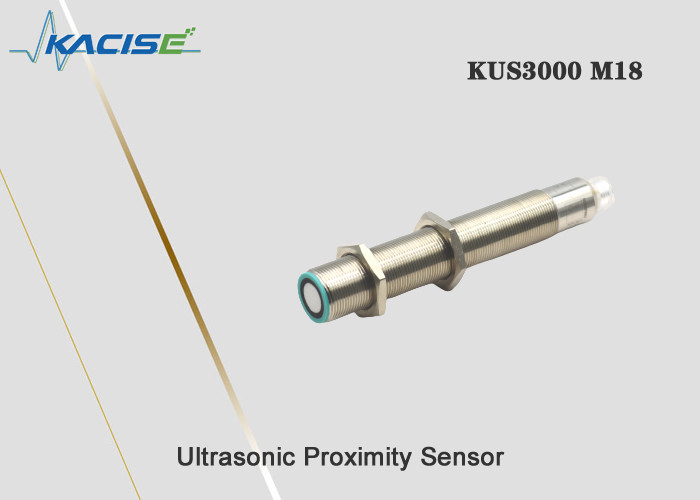

KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর

KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর

Name: KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

এম১৮ কমপ্যাক্ট আল্ট্রাসোনিক সেন্সর

উচ্চ পুনরাবৃত্তিযোগ্যতা প্রক্সিমিটি সেন্সর

ওয়ারেন্টি সহ আলট্রাসনিক ট্রান্সডিউসার সেন্সর

Place of Origin:

China

পরিচিতিমুলক নাম:

Kacise

সাক্ষ্যদান:

Model Number:

KUS3000 M18

দলিল:

KUS3000 Ultrasonic Level Me....1.pdf

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পরিসর:

1মি

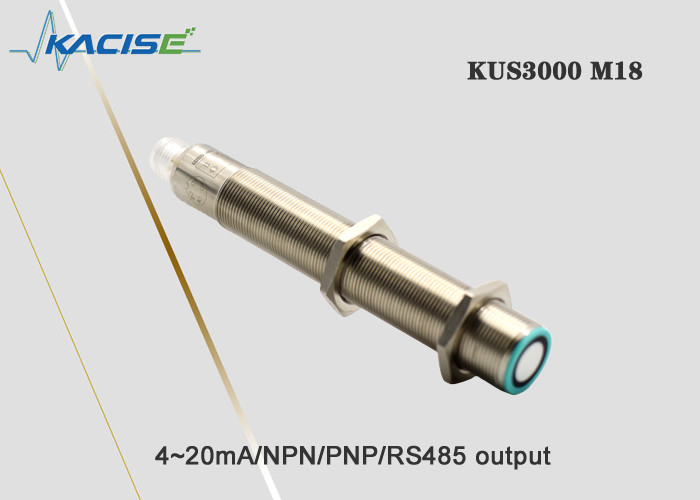

আউটপুট:

4~20mA/NPN/PNP/RS485

সুরক্ষা ক্লাস:

IP65

পাওয়ার সাপ্লাই:

13-30V

উপাদান:

নিকেল ধাতুপট্টাবৃত তামা

তাপমাত্রা:

-25~70℃

নির্ভুলতা:

≤1%

বিশেষভাবে তুলে ধরা:

এম১৮ কমপ্যাক্ট আল্ট্রাসোনিক সেন্সর

উচ্চ পুনরাবৃত্তিযোগ্যতা প্রক্সিমিটি সেন্সর

ওয়ারেন্টি সহ আলট্রাসনিক ট্রান্সডিউসার সেন্সর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

Minimum Order Quantity

মূল্য

আলোচনাযোগ্য

Packaging Details

5*15*5cm,0.1kg

Delivery Time

5-8 work days

পরিশোধের শর্ত

এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

Supply Ability

100+

সম্পর্কিত পণ্য

ভিডিও

KUS650 আল্ট্রাসোনিক ট্যাংক ওয়্যারলেস লেভেল সেন্সর IP65 সুরক্ষা এবং 200mm ~ 3000mm সনাক্তকরণ ব্যাপ্তি

সেরা দাম পান

ভিডিও

KUM2500C 0.1 মিমি পরিমাপ রেজোলিউশন IP67 সুরক্ষা এবং RS232/RS485/TTL/4-20mA ইন্টারফেস সহ আল্ট্রাসোনিক ফুয়েল ট্যাঙ্ক লেভেল সেন্সর

সেরা দাম পান

ভিডিও

15m অ-যোগাযোগ অতিস্বনক জল স্তর সেন্সর RS485 আউটপুট IP68 সুরক্ষা ক্ষয় প্রতিরোধী উচ্চ সংবেদনশীলতা

সেরা দাম পান

ভিডিও

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

সেরা দাম পান

আমাদের সাথে যোগাযোগ

এখনই যোগাযোগ করুন

পণ্যের বর্ণনা

KUS3000 M18 কমপ্যাক্ট হাউজিং অতিস্বনক প্রক্সিমিটি সেন্সর উচ্চ পুনরাবৃত্তিযোগ্যতা

1. মাত্রিক গঠন
ইউনিট হল মিমি।
KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর 0
M18 সিরিজ আকার গঠন

2. বৈদ্যুতিক ইন্টারফেস
KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর 1

দ্রষ্টব্য: এই পণ্যটির দুটি তারের স্পেসিফিকেশন রয়েছে এবং দুটি স্পেসিফিকেশনের তারের তারের নির্দেশাবলী নিম্নরূপ:

একটি তারের টাইপ করুন		B তারের ধরন
পিন 1	বাদামী	পিন 1	হলুদ
পিন২	সাদা	পিন২	কালো
পিন৩	নীল	পিন৩	লাল
পিন4	কালো	পিন4	সবুজ

ডিফল্ট তারের মিশ্রণ গ্রাহক দ্বারা প্রাপ্ত স্পেসিফিকেশন উপর ভিত্তি করে

3. প্রযুক্তিগত পরামিতি

M18
পরিসীমা	150... 1000 মিমি
সামঞ্জস্যযোগ্য ব্যবধান পরিসীমা	150….1000 মিমি
অন্ধ স্পট	0 ... 150 মিমি
প্রতিক্রিয়া সময়	প্রায় 10 ms

সূচক আলো

নীল নেতৃত্বাধীন আলো	ক্রমাঙ্কন সঞ্চালিত করা যেতে পারে তা নির্দেশ করতে নীল আলো জ্বলে। নীল এবং অন্যান্য ধ্রুবকগুলি নির্দেশ করে যে সেন্সরের পাওয়ার সাপ্লাই স্বাভাবিক। বিদ্যুৎ চালু হওয়ার 5 মিনিটের মধ্যে নীল আলো জ্বলে উঠবে, এটি নির্দেশ করে যে ব্যবহারকারী আউটপুট সামঞ্জস্য এবং ক্রমাঙ্কন সম্পাদন করতে পারেন। 5 মিনিটের পরে, নীল আলো সর্বদা চালু থাকে তা নির্দেশ করে যে সেন্সর ক্রমাঙ্কন কমান্ড গ্রহণ করতে পারে না। .
Tellow নেতৃত্বে আলো	এটি পরিমাপ করা বস্তু সনাক্ত করা হয়েছে কিনা তা নির্দেশ করতে ব্যবহৃত হয়। ক্রমাঙ্কন পর্যায়ে, হলুদ আলো জ্বলে তা নির্দেশ করে যে বর্তমান ক্রমাঙ্কন অবস্থা লক করা আছে, এবং এটি পরবর্তী ক্রমাঙ্কন অবস্থায় স্যুইচ করা যেতে পারে।
লাল LED আলো	স্বাভাবিক কাজের অবস্থায়, লাল আলো জ্বলে না, এবং লাল আলো জ্বলে থাকে ইঙ্গিত করার জন্য যে কোনও ত্রুটি রয়েছে। ক্রমাঙ্কন প্রক্রিয়া চলাকালীন, ঝলকানি লাল আলো নির্দেশ করে যে সেন্সর বর্তমান ইকো লস বা অসীম অবস্থা লক করে এবং ব্যবহারকারী পরবর্তী ক্রমাঙ্কন অবস্থায় যেতে পারে।

বৈদ্যুতিক পরামিতি

সরবরাহ ভোল্টেজ	13 ... 30 V DC, বিশেষ প্রশস্ত ভোল্টেজ প্রয়োজনীয়তা কাস্টমাইজ করা যেতে পারে
নো-লোড কারেন্ট I0	≤ 45 mA

আইওটি-স্পেকট্রিক মডেল

সরবরাহ ভোল্টেজ	3.3-12 DC, লহর 10 %SS
শক্তি খরচ I0	≤ 15 mA, ঘুমের মোড≤1mA, সিরিয়াল জেগে ওঠা,

আউটপুট

আউটপুট প্রকার	1 সুইচ আউটপুট PNP আউটপুট সাধারণত খোলা এবং দীর্ঘ বন্ধ ক্যালিব্রেট করা যেতে পারে 2 স্যুইচ আউটপুট NPN আউটপুট সাধারণত খোলা এবং দীর্ঘ বন্ধ প্রোগ্রামযোগ্য 3 এনালগ ভোল্টেজ আউটপুট 0-10V প্রোগ্রামেবল। 4 এনালগ 4-20mA আউটপুট প্রোগ্রামেবল 5 RS485 আউটপুট E4 প্রোগ্রামেবল।
ওভারকারেন্ট অর্থাৎ	200 mA, বিপরীত পোলারিটি সুরক্ষা, শর্ট সার্কিট সুরক্ষা
ডিফল্ট সেটিং	M18 সুইচ পয়েন্ট A1: 150mm সুইচ পয়েন্ট A2: 1000mm M30 টাইপ 1 সুইচ পয়েন্ট A1 200mm সুইচ পয়েন্ট A2: 2000mm M30 টাইপ 2 সুইচ পয়েন্ট A1 300mm সুইচ পয়েন্ট A2: 4000mm M30 টাইপ 3 সুইচ পয়েন্ট A1 500mm সুইচ পয়েন্ট A2: 6000mm
আউটপুট ভোল্টেজ ড্রপ	≤ 2.5 V
পুনরাবৃত্তিযোগ্যতা	≤1%
অন-অফ স্তর চ	≤ 13 Hz উচ্চ ফ্রিকোয়েন্সি কাস্টমাইজ করা যেতে পারে
ডিফল্ট হিস্টেরেসিস চরিত্রগত প্রশস্ততা	সেট মানের 5%, বিশেষ প্রয়োজনীয়তা কাস্টমাইজ করা যেতে পারে
তাপমাত্রা ক্ষতিপূরণ পরিসীমা	-40℃-85℃

তাপমাত্রার প্রয়োজনীয়তা

কাজের তাপমাত্রা	-25…70℃(248...343K)
স্টোরেজ তাপমাত্রা	-40…85℃(233...358K)

যান্ত্রিক অংশের বর্ণনা

সংযোগ	V1 সংযোগকারী(M12×1), 4-পিন
সুরক্ষা শ্রেণী	IP65 অন্যান্য কাস্টমাইজ করা যাবে
শেল উপাদান	নিকেল-ধাতুপট্টাবৃত তামা, অন্যদের কাস্টমাইজ করা যেতে পারে

দ্রষ্টব্য: যখন M18 পণ্য এবং M30 পণ্যের 4-20mA অ্যানালগ আউটপুট থাকে, তখন মিটার সংযোগ পদ্ধতিটি 550,600 পণ্যের থেকে আলাদা। যেহেতু M18 এবং M30 পণ্যগুলির আউটপুট টার্মিনাল VDD দ্বারা চালিত হয়, চিত্র 1 এ দেখানো হয়েছে, মিটারটিকে পাওয়ার সাপ্লাই পোর্টের সাথে সংযুক্ত করা উচিত। আউটপুট টার্মিনাল এবং আউটপুট টার্মিনালের মধ্যে, সংযোগ নির্দেশিকা চিত্র 2 এ দেখানো হয়েছে:
KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর 3
চিত্র 1 আউটপুট পাওয়ার সাপ্লাই সার্কিট ডায়াগ্রাম
KUS3000 M18 কমপ্যাক্ট হাউজিং উচ্চ পুনরাবৃত্তিযোগ্যতা এবং 1 মিটার ব্যাপ্তি সহ অতিস্বনক সান্নিধ্য সেন্সর 4
চিত্র 2 সংযোগ পদ্ধতির পরিকল্পিত চিত্র

4. অর্ডার তথ্য

KUS	এর প্রকারভেদ	আউটপুট		পরিসীমা	বর্ণনা
	M18	M18 হাউজিং, সর্বোচ্চ পরিমাপ পরিসীমা 1 মিটার
	M30-টাইপ1	M30 সর্বোচ্চ পরিমাপ পরিসীমা 2 মিটার
	M30-টাইপ2	M30 সর্বোচ্চ পরিমাপ পরিসীমা 3 মিটার
	M30-টাইপ3	M30 সর্বাধিক পরিমাপ পরিসীমা 6 মিটার, 8 মিটার কাস্টমাইজ করা যেতে পারে
	কাস্টমাইজড	শেল ব্যবহারকারীর কাস্টমাইজেশন সমর্থন করে
		এনপিএন	NPN হিসাবে আউটপুট
		পিএনপি	PNP হিসাবে আউটপুট
		10ভাউট	আউটপুট এনালগ 0-10V, পাওয়ার সাপ্লাই প্রয়োজনীয়তা 11V এর চেয়ে বেশি
		5ভাউট	আউটপুট এনালগ 0-5V, পাওয়ার সাপ্লাই প্রয়োজনীয়তা 6V এর চেয়ে বেশি
		mAout	আউটপুট এনালগ 4-20mA
		RS485	আউটপুট হল RS485 Modbus প্রোটোকল, অনুগ্রহ করে নির্দিষ্ট বিবরণের জন্য সফ্টওয়্যার ইন্টারফেস ম্যানুয়াল পড়ুন।
			XXX মিমি		গ্রাহক রৈখিক ব্যবধান বা সুইচ ব্যবধান নির্দিষ্ট করে, যা কারখানায় সেট করা যেতে পারে
KUS	M30	RS485	2000 মিমি

5. আবেদন
