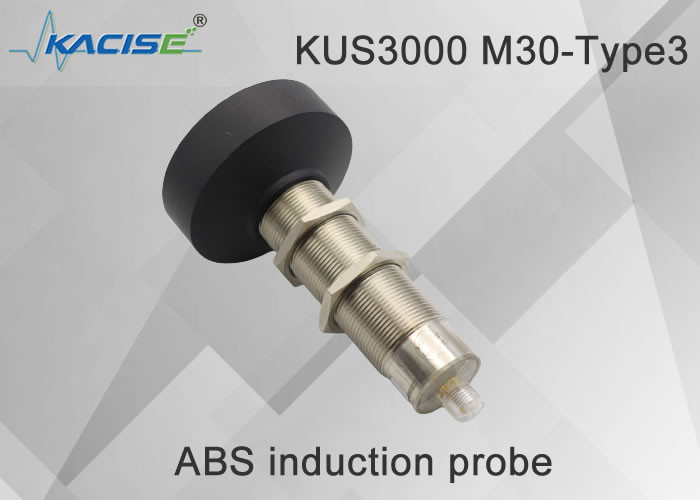

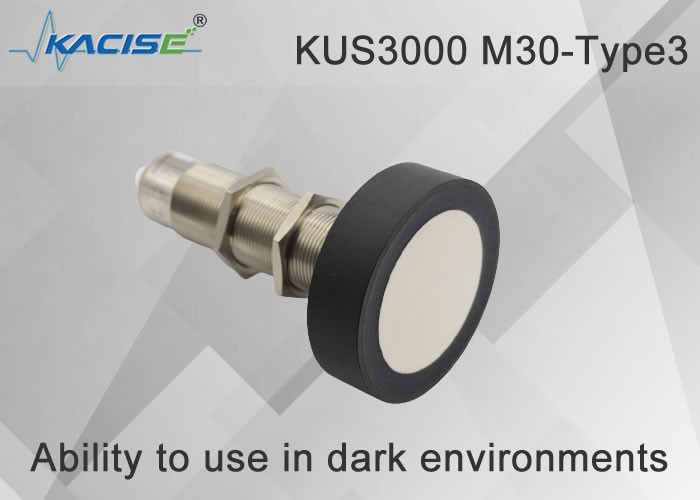

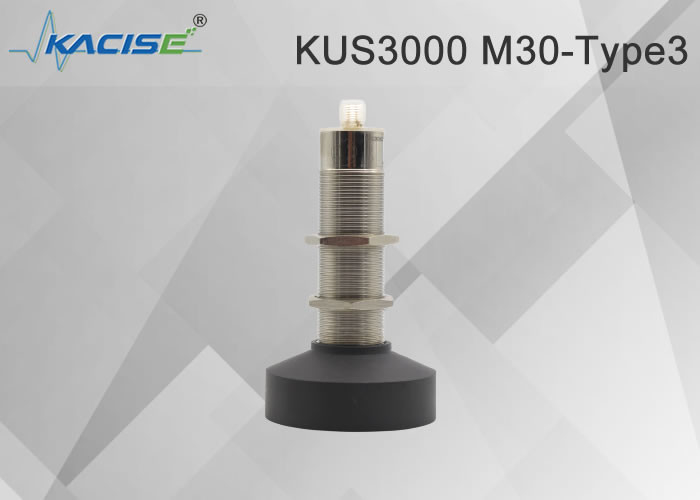

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার

Name: KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Type3
Price: 1,000.10 USD
Availability: InStock

M30-টাইপ3 আলট্রাসনিক লেভেল ট্রান্সডিউসার

ইন্ডিকেটর সহ ক্ষুদ্রতম আলট্রাসনিক ট্রান্সডিউসার

বিস্তৃত পরিসরের আলট্রাসনিক লেভেল সেন্সর

Place of Origin:

China

পরিচিতিমুলক নাম:

Kacise

সাক্ষ্যদান:

certificate of explosion-proof, CE

Model Number:

KUS3000 M30-Type3

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

পরিসীমা:

6মি/12মি

আউটপুট:

4~20mA/NPN/PNP/RS485

সুরক্ষা শ্রেণি:

আইপি ৬৫

পাওয়ার সাপ্লাই:

13-30V

উপাদান:

নিকেল ধাতুপট্টাবৃত তামা

তাপমাত্রা:

-25~70℃

সঠিকতা:

≤1%

বিশেষভাবে তুলে ধরা:

M30-টাইপ3 আলট্রাসনিক লেভেল ট্রান্সডিউসার

ইন্ডিকেটর সহ ক্ষুদ্রতম আলট্রাসনিক ট্রান্সডিউসার

বিস্তৃত পরিসরের আলট্রাসনিক লেভেল সেন্সর

পেমেন্ট ও শিপিংয়ের শর্তাবলী

Minimum Order Quantity

1pcs

মূল্য

আলোচনাযোগ্য

Packaging Details

15*20*15cm,0.3kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

সম্পর্কিত পণ্য

low power 5m Ultrasonic water level Sensor KUS600 5V power intelligent water level meter

সেরা দাম পান

PVDF 5m intelligent Ultrasonic water level meter 5V RS485 output liquide Level Sensor KUS600

সেরা দাম পান

ভিডিও

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার

সেরা দাম পান

ভিডিও

KUS3000 M30-Type2 ultrasonic proximity level switch high repeatability

সেরা দাম পান

আমাদের সাথে যোগাযোগ

86--17719566736

এখনই যোগাযোগ করুন

পণ্যের বর্ণনা

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার 0

1. মাত্রিক কাঠামো
ইউনিট হল এমএম।

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার 1

M30 টাইপ 3 আকারের কাঠামো

2ইলেকট্রিক ইন্টারফেস

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার 2

দ্রষ্টব্যঃ এই পণ্যটিতে দুটি ক্যাবল স্পেসিফিকেশন রয়েছে এবং দুটি স্পেসিফিকেশনের ক্যাবল ওয়্যারিংয়ের নির্দেশাবলী নিম্নরূপঃ

টাইপ এ ক্যাবল		টাইপ বি তার
পিন ১	বাদামী	পিন ১	হলুদ
পিন২	সাদা	পিন২	কালো
পিন ৩	নীল	পিন ৩	লাল
পিন৪	কালো	পিন৪	সবুজ

ডিফল্ট ক্যাবল মিশ্রণ গ্রাহক দ্বারা প্রাপ্ত স্পেসিফিকেশন উপর ভিত্তি করে

3. টেকনিক্যাল প্যারামিটার

এম১৮
পরিসীমা	400... ৬৫০০ মিমি অথবা ৬০০-১২০০০ মিমি
সামঞ্জস্যযোগ্য ব্যবধান পরিসীমা	400... ৬৫০০ মিমি অথবা ৬০০-১২০০০ মিমি
অন্ধ দাগ	0... 400 মিমি অথবা 0... 600 মিমি
প্রতিক্রিয়া সময়	প্রায় ৪০ এমএস

নির্দেশক আলো

নীল এলইডি আলো

নীল আলো ফ্ল্যাশ করে ইঙ্গিত দেয় যে ক্যালিব্রেশন করা যেতে পারে। নীল এবং অন্যান্য ধ্রুবকগুলি ইঙ্গিত দেয় যে সেন্সরের পাওয়ার সাপ্লাই স্বাভাবিক।বিদ্যুৎ চালু করার পর 5 মিনিটের মধ্যে নীল আলো ঝলকানি হবে৫ মিনিটের পরে, সেন্সরটি ক্যালিব্রেশন কমান্ড গ্রহণ করতে পারে না তা নির্দেশ করার জন্য নীল আলো সর্বদা চালু থাকে। .

টেলো এলইডি লাইট

এটি পরিমাপ করা বস্তুর সনাক্ত করা হয় কিনা তা নির্দেশ করতে ব্যবহৃত হয়। ক্যালিব্রেশন পর্যায়ে, হলুদ আলো ফ্ল্যাশ করে বর্তমান ক্যালিব্রেশন অবস্থা লক করা হয়েছে তা নির্দেশ করে,এবং এটি পরবর্তী ক্যালিব্রেশন রাষ্ট্র সুইচ করা যাবে.

লাল এলইডি আলো

স্বাভাবিক কাজ অবস্থায়, লাল আলো জ্বলছে না, এবং লাল আলো জ্বলছে যে ত্রুটি আছে তা নির্দেশ করে।

ক্যালিব্রেশন প্রক্রিয়া চলাকালীন, ফ্ল্যাশিং লাল আলো নির্দেশ করে যে সেন্সর বর্তমান প্রতিধ্বনি ক্ষতি বা অসীম অবস্থা লক করে এবং ব্যবহারকারী পরবর্তী ক্যালিব্রেশন অবস্থায় স্যুইচ করতে পারেন।

বৈদ্যুতিক পরামিতি

সরবরাহ ভোল্টেজ	13... 30 ভি ডিসি, বিশেষ বিস্তৃত ভোল্টেজ প্রয়োজনীয়তা কাস্টমাইজ করা যেতে পারে
লোড ছাড়াই বর্তমান I0	≤ ৪৫ এমএ

আইওটি-স্পেকট্রিক মডেল

সরবরাহ ভোল্টেজ	3.৩-১২ ডিসি, রিপল ১০% এসএস
শক্তি খরচ I0	≤ ১৫ এমএ, স্লিপ মোড≤১ এমএ, সিরিয়াল ওয়াইকিং,

আউটপুট

আউটপুট প্রকার	1 সুইচ আউটপুট PNP আউটপুট স্বাভাবিকভাবে খোলা এবং দীর্ঘ বন্ধ করা যাবে 2 সুইচ আউটপুট এনপিএন আউটপুট স্বাভাবিকভাবে খোলা এবং দীর্ঘ বন্ধ প্রোগ্রামযোগ্য 3 অ্যানালগ ভোল্টেজ আউটপুট 0-10V প্রোগ্রামযোগ্য। 4 অ্যানালগ 4-20mA আউটপুট প্রোগ্রামযোগ্য 5 RS485 আউটপুট E4 প্রোগ্রামযোগ্য।
ওভারকরেন্ট	200 এমএ, বিপরীত মেরুতা সুরক্ষা, শর্ট সার্কিট সুরক্ষা
ডিফল্ট সেটিং	M18 সুইচ পয়েন্ট A1: 150mm সুইচ পয়েন্ট A2: 1000mm M30 টাইপ ১ সুইচ পয়েন্ট A1 200mm সুইচ পয়েন্ট A2: 2000mm M30 টাইপ ২ সুইচ পয়েন্ট A1 300mm সুইচ পয়েন্ট A2: 4000mm M30 টাইপ 3 সুইচ পয়েন্ট A1 500mm সুইচ পয়েন্ট A2: 6000mm
আউটপুট ভোল্টেজ ড্রপ	≤ ২.৫ ভোল্ট
পুনরাবৃত্তিযোগ্য	≤১%
চালু-বন্ধ স্তর f	≤ ১৩ হার্জ উচ্চ ফ্রিকোয়েন্সি কাস্টমাইজ করা যায়
ডিফল্ট হিস্টেরেসিস বৈশিষ্ট্যগত ব্যাপ্তি	সেট মান 5%, বিশেষ প্রয়োজনীয়তা কাস্টমাইজ করা যাবে
তাপমাত্রা ক্ষতিপূরণ পরিসীমা	-৪০°সি-৮৫°সি

তাপমাত্রার প্রয়োজনীয়তা

কাজের তাপমাত্রা	-২৫...৭০ ডিগ্রি সেলসিয়াস (২৪৮...৩৪৩ কে)
সংরক্ষণের তাপমাত্রা	-৪০...৮৫ ডিগ্রি সেলসিয়াস (২৩৩...৩৫৮ কে)

যান্ত্রিক অংশের বর্ণনা

সংযোগ	V1 সংযোগকারী ((M12×1), 4-পিন
সুরক্ষা শ্রেণি	আইপি 65 অন্যান্য কাস্টমাইজ করা যেতে পারে
শেল উপাদান	নিকেলযুক্ত তামা, অন্যরা কাস্টমাইজ করা যায়

দ্রষ্টব্যঃ যখন M18 পণ্য এবং M30 পণ্য 4-20mA অ্যানালগ আউটপুট আছে, মিটার সংযোগ পদ্ধতি 550,600 পণ্য থেকে ভিন্ন।যেহেতু M18 এবং M30 পণ্যগুলির আউটপুট টার্মিনাল VDD দ্বারা চালিত হয়, যেমন চিত্র 1 এ দেখানো হয়েছে, মিটারটি পাওয়ার সাপ্লাই পোর্টে সংযুক্ত করা উচিত। আউটপুট টার্মিনাল এবং আউটপুট টার্মিনালের মধ্যে সংযোগের নির্দেশাবলীর চিত্রটি চিত্র 2 এ দেখানো হয়েছেঃ

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার 3

চিত্র ১ আউটপুট পাওয়ার সাপ্লাই সার্কিট ডায়াগ্রাম

KUS3000 M30-Type3 সূচক এবং বিস্তৃত পরিসীমা সঙ্গে ক্ষুদ্রতম অতিস্বনক স্তর ট্রান্সডুসার 4

চিত্র ২ সংযোগ পদ্ধতির স্কিম্যাটিক চিত্র

4অর্ডার সংক্রান্ত তথ্য

KUS	প্রকার	আউটপুট		পরিসীমা	বর্ণনা কর
	এম১৮	M18 হাউজিং, সর্বোচ্চ পরিমাপ পরিসীমা 1 মিটার
	এম৩০-টাইপ১	M30 সর্বোচ্চ পরিমাপ পরিসীমা 2 মিটার
	এম৩০-টাইপ২	M30 সর্বোচ্চ পরিমাপ পরিসীমা 3 মিটার
	M30-Type3	M30 সর্বোচ্চ পরিমাপ পরিসীমা 6 মিটার, 8 মিটার কাস্টমাইজ করা যাবে
	ব্যক্তিগতকৃত	শেল ব্যবহারকারীর কাস্টমাইজেশন সমর্থন করে
		এনপিএন	এনপিএন হিসাবে আউটপুট
		পিএনপি	PNP হিসাবে আউটপুট
		১০ভোট	আউটপুট অ্যানালগ 0-10V, পাওয়ার সাপ্লাই প্রয়োজনীয়তা 11V বেশী
		5Vout	আউটপুট অ্যানালগ 0-5V, পাওয়ার সাপ্লাই প্রয়োজনীয়তা 6V বেশী
		মাওআউট	আউটপুট 4-20mA
		RS485	আউটপুটটি RS485 Modbus প্রোটোকল, দয়া করে সফটওয়্যার ইন্টারফেসের ম্যানুয়ালটি দেখুন।
			XXX মিমি		গ্রাহক রৈখিক ব্যবধান বা সুইচ ব্যবধান নির্দিষ্ট করে, যা কারখানায় সেট করা যেতে পারে
KUS	এম৩০	RS485	৬০০০ মিমি
