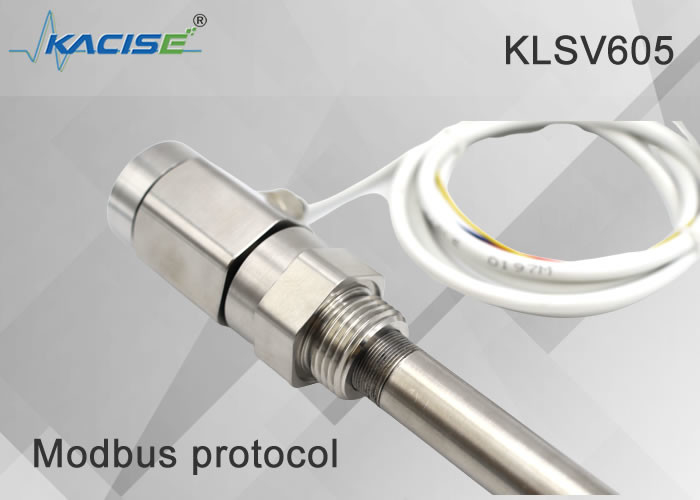

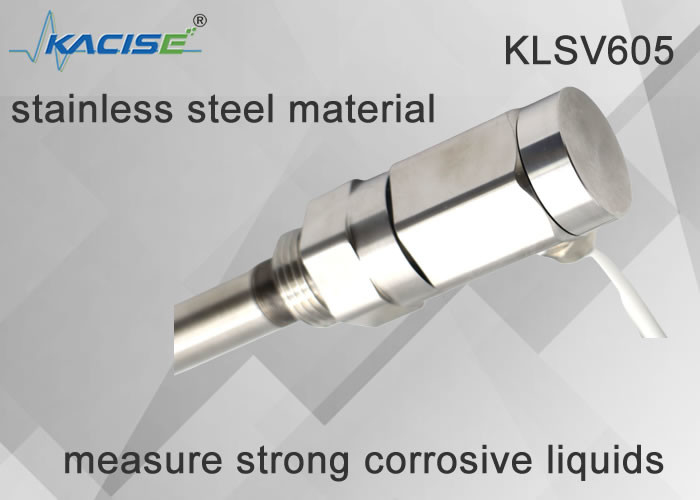

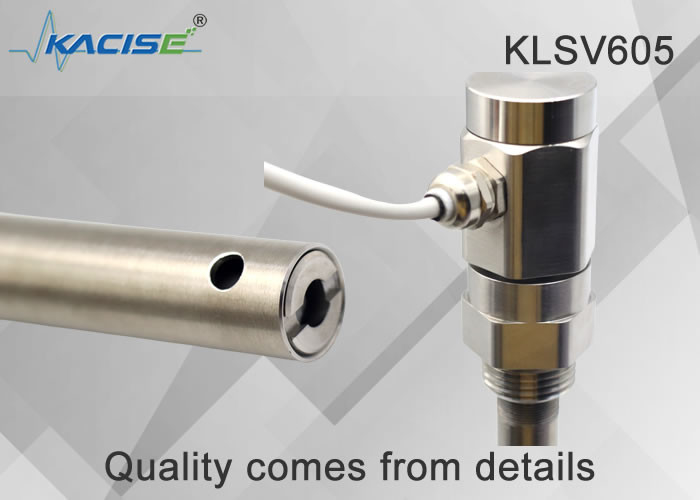

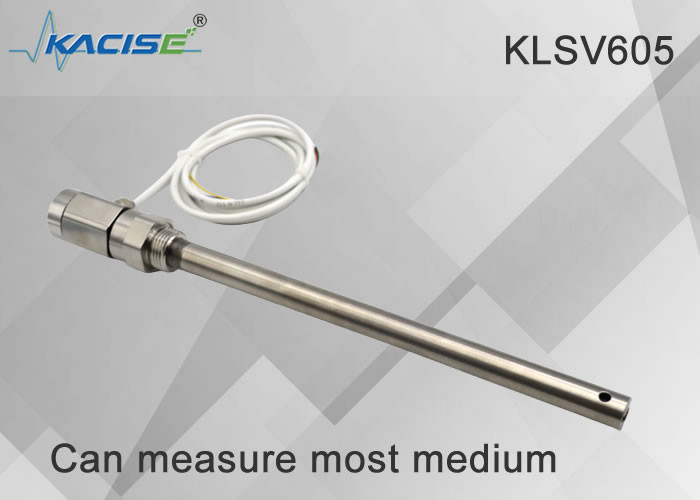

Dropper capacitive level sensor for high temperature level measurement with pressure range -0.1MPa～32MPa

KLSV605 ড্রিপার সিরিজ ক্যাপাসিটিভ লেভেল সেন্সর হল একটি উচ্চ-কর্মক্ষমতা সম্পন্ন তরল স্তরের ট্রান্সমিটার যা শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এই মজবুত সেন্সরটিতে কোনো চলমান অংশ নেই, যা ব্যতিক্রমী নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে। এটি চ্যালেঞ্জিং পরিবেশে কার্যকরভাবে কাজ করে, জলীয় বাষ্প, ধূলিকণা বা ঘনীভবন দ্বারা প্রভাবিত হয় না।

ক্যাপাসিটিভ লিকুইড লেভেল সেন্সর দুটি প্রধান উপাদান নিয়ে গঠিত: সেন্সর প্রোব এবং ট্রান্সমিটার ইউনিট। চিত্রটি ব্যাখ্যা করে:

• ক:সেন্সর প্রোব যা ধারক বা পরিমাপ নল মধ্যে প্রসারিত
• বি ও সি:সরঞ্জাম ইন্টারফেসের জন্য গ্যাস ফেজ এবং তরল ফেজ সংযোগ flanges
• ডি:পরিমাপ সিলিন্ডার যা সেন্সর ইলেক্ট্রোডের সাথে ক্যাপাসিট্যান্স গঠন করে
• ই:পরিমাপের নির্ভুলতা বজায় রাখতে পর্যায়ক্রমিক পরিষ্কারের জন্য ড্রেন ফ্ল্যাঞ্জ
• চ:ট্রান্সমিটার ইউনিট যা ক্যাপ্যাসিট্যান্স পরিবর্তনকে স্ট্যান্ডার্ড 4-20mA সংকেতে রূপান্তর করে

ইনস্টলেশন সহজ-সরলভাবে গ্যাস-তরল ফেজ ফ্ল্যাঞ্জগুলিকে গ্যাসকেট এবং বোল্ট ব্যবহার করে সংশ্লিষ্ট সরঞ্জামের ফ্ল্যাঞ্জের সাথে সংযুক্ত করুন। ইনস্টলেশনের আগে নিশ্চিত করুন যে পাইপের অভ্যন্তরীণ পরিষ্কার এবং সিলিং পৃষ্ঠগুলি অক্ষত আছে।

উচ্চ-তাপমাত্রার বয়লার অ্যাপ্লিকেশনের জন্য, ইলেকট্রনিক্স সুরক্ষার জন্য ট্রান্সমিটারটি একটি তাপ অপচয় বিভাগ সহ সেন্সরের নীচে অবস্থান করা হয়। অনন্য 90-ডিগ্রি আর্ম কনফিগারেশন নোট করুন যা ট্রান্সমিটারের দিকে মাঝারি ফুটো প্রতিরোধ করে।

• ইনস্টলেশনের আগে সমস্ত পণ্য ডকুমেন্টেশন যাচাই করুন
• প্রতিরোধের সাথে সঠিক গ্রাউন্ডিং নিশ্চিত করুন<4Ω
• 485 যোগাযোগ ব্যবস্থার জন্য নিরাপত্তা বাধা ব্যবহার করুন
• কার্যকর বজ্র সুরক্ষা ব্যবস্থা বাস্তবায়ন করুন
• যত্ন সহকারে পরিচালনা করুন - প্রভাব বা অননুমোদিত বিচ্ছিন্নতা এড়ান
• ব্যবহার না করার সময় শীতল, শুষ্ক অবস্থায় সংরক্ষণ করুন
