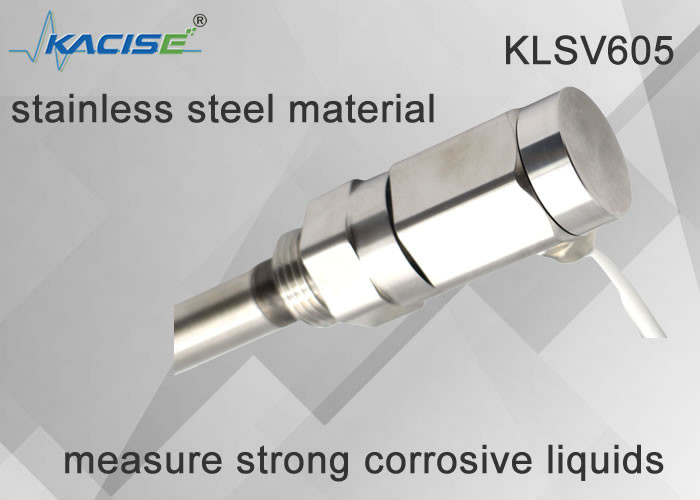

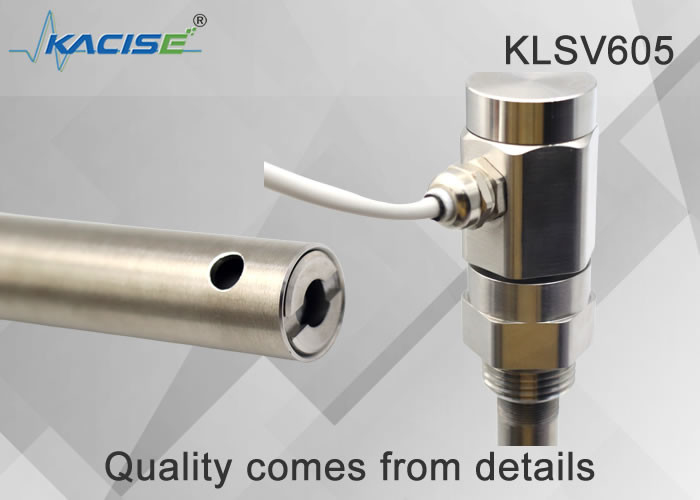

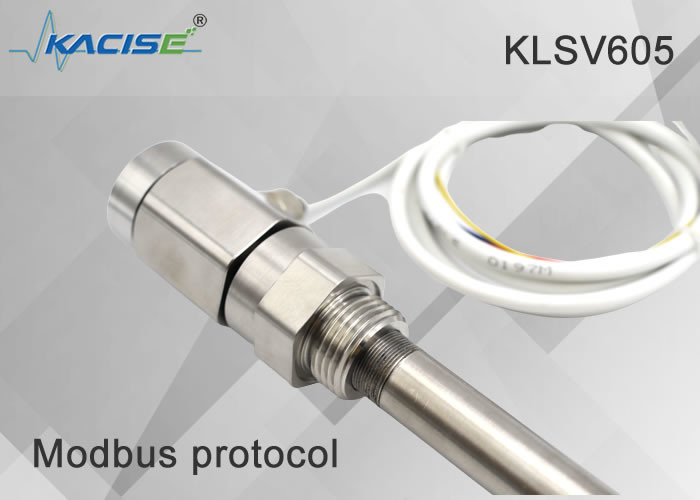

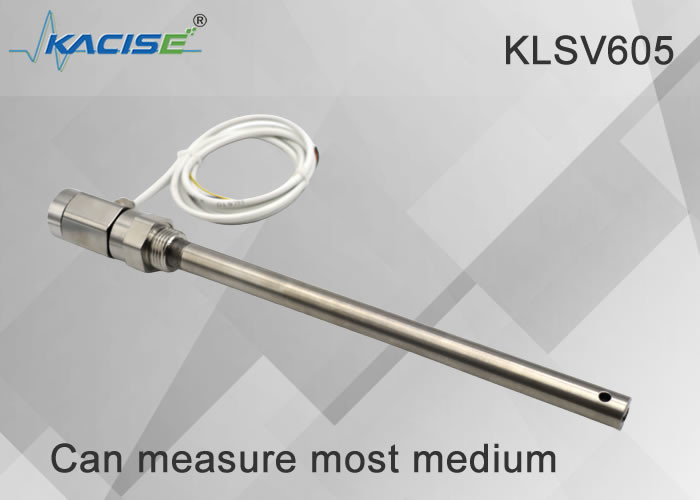

KLSV605 ক্যাপাসিট্যান্স লেভেল সেন্সর যা বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রের বিরোধী হস্তক্ষেপ এবং ভাল অ্যান্টি-জারা পারফরম্যান্স সহ

1.সাধারণ বর্ণনা

ক্যাপাসিটিভ তরল লেভেল গেজের একটি ভাল কাঠামো এবং ইনস্টলেশন পদ্ধতি রয়েছে এবং উচ্চ তাপমাত্রা, উচ্চ চাপ, শক্তিশালী ক্ষয়, সহজ স্ফটিকীকরণ, অ্যান্টি-ব্লকিং,অ্যান্টি-ফ্রিজ এবং সলিড পাউডার এবং গ্রানুলার উপাদানএটি শক্তিশালী ক্ষয়কারী মাধ্যমের তরল স্তর, উচ্চ তাপমাত্রা মাধ্যমের তরল স্তর এবং সিলযুক্ত পাত্রে তরল স্তর পরিমাপ করতে পারে, যা সান্দ্রতার সাথে কিছুই করার নেই,মাধ্যমের ঘনত্ব এবং কাজের চাপ.

2. বৈশিষ্ট্য
1.উচ্চ পারফরম্যান্স:
ট্রান্সমিটার তৈরিতে ব্যবহৃত ক্যাপাসিটিভ উপাদানটির অত্যন্ত স্থিতিশীল শারীরিক ও রাসায়নিক বৈশিষ্ট্য রয়েছে, যা পণ্যটিকে অত্যন্ত উচ্চ কার্যকারিতা দেয়।
সেন্সরগুলির যথার্থতা ± 0.02%FS পর্যন্ত, স্থিতিশীলতা ± 0.05%FS এর চেয়ে ভাল, অন্যান্য সংবেদনশীল নীতিগুলি ব্যবহার করে পণ্যগুলির সাথে এই জাতীয় উচ্চ কার্যকারিতা অর্জন করা কঠিন।
2.যান্ত্রিক বিকৃতি:
সংবেদনশীল ক্যাপাসিট্যান্স ডাই প্লেটের দূরত্বের একটি ছোট পরিবর্তন একটি পরিমাপযোগ্য ভোল্টেজ সংকেত পরিবর্তন করতে পারে,এবং ছোট যান্ত্রিক বিকৃতি ব্যাপকভাবে hysteresis এবং সেন্সর এর nonrepeatability ত্রুটি হ্রাস, এবং সেন্সরের গতিও ব্যাপকভাবে উন্নত হয়েছে।
3.পরিমাপের বিস্তৃত পরিসীমা:
চাপ ট্রান্সমিটারের একটি বিস্তৃত পরিমাপ পরিসীমা রয়েছে, এটি 25Pa ~ 70MPa এর মধ্যে চাপ সঠিকভাবে পরিমাপ করতে পারে এবং অত্যন্ত উচ্চ স্থিতিশীলতা রয়েছে।
4.দীর্ঘমেয়াদী স্থিতিশীলতা:
অন্যান্য অনুরূপ পণ্যের তুলনায়, চাপ ট্রান্সমিটার উচ্চ স্থিতিশীলতা আছে।ক্যাপাসিটিভ চাপ ট্রান্সমিটারগুলির পক্বতা এবং তাপমাত্রার প্রভাব খুব কম.
প্রায় সমস্ত প্রতিকূল কারণগুলি অন্যান্য ধরণের সেন্সরগুলির তুলনায় ক্যাপাসিটিভ সেন্সরগুলির আউটপুট স্থিতিশীলতার উপর কম প্রভাব ফেলে। চাপ ট্রান্সমিটারের শূন্য পয়েন্ট স্থিতিশীলতা 0.05%FS / বছরে পৌঁছতে পারে।
5.উচ্চ আউটপুট সংকেত:
চাপ ট্রান্সমিটারের সার্কিট সরাসরি সিগন্যাল পরিবর্ধন ছাড়াই ক্যাপাসিট্যান্সের একটি ছোট পরিবর্তনকে একটি উচ্চ আউটপুট সংকেতে রূপান্তর করতে পারে।পাইজোরিসিটিভ সেন্সরের আউটপুট সিগন্যাল (থিন মোড), সি টাইপ) কম এবং বহিরাগত সংকেত হস্তক্ষেপ ইত্যাদি সংবেদনশীল, এবং এই সাধারণত এটি প্রধান কারণ কেন সেন্সর খারাপ স্থিতিশীলতা আছে, তাপমাত্রা দ্বারা ব্যাপকভাবে প্রভাবিত হয়,এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গের হস্তক্ষেপের জন্য সংবেদনশীল.
6.ভাল অ্যান্টি-কোরোসিং পারফরম্যান্স:
চাপ ট্রান্সমিটারের মাধ্যমের সাথে যোগাযোগের উপাদানগুলি উচ্চমানের স্টেইনলেস স্টিলের তৈরি, তাই তারা অনেক অ্যাসিড-বেস সমাধানের সাথে ভালভাবে সামঞ্জস্যপূর্ণ,ক্ষয়কারী গ্যাস বা তরল.
7.অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক ফিল্ড হস্তক্ষেপ:
উচ্চ আউটপুট সংকেত, বিরোধী হস্তক্ষেপ নকশা এবং ধাতু গহ্বর সঙ্গে, চাপ ট্রান্সমিটার বহিরাগত ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র দমন করার একটি উচ্চ ক্ষমতা আছে,এবং এটি প্রোগ্রামযোগ্য নিয়ন্ত্রণের সাথে তুলনীয় একটি বিরোধী হস্তক্ষেপ ক্ষমতা আছে.
8.কঠোর পরিবেশে কাজ করা:
চাপ ট্রান্সমিটারটি খুবই টেকসই। এর শিল্প-গ্রেডের পণ্যগুলি কমপক্ষে 107 পূর্ণ-স্কেল চাপ চক্রকে সহ্য করতে পারে। যদি কাজের চাপ কম হয়,সেন্সর এর চক্র জীবন প্রায় অসীম দীর্ঘ পৌঁছাতে পারেন, এবং এর শিল্প পণ্য 100 চক্র সহ্য করতে পারে।
উচ্চ তাপমাত্রা এবং উচ্চ চাপের ক্যাপাসিটিভ তরল স্তর পরিমাপকারীগুলি তরল স্তরের অবিচ্ছিন্ন সনাক্তকরণের জন্য উপযুক্ত,উচ্চ চাপের মতো বিশেষ অবস্থার অধীনে উপাদান স্তর বা উপাদান স্তর, উচ্চ তাপমাত্রা, শক্তিশালী জারা, সহজ স্ফটিকায়ন, অ্যান্টি-ব্লকিং, অ্যান্টি-ফ্রিজিং, এবং কঠিন গুঁড়া এবং দানাদার উপকরণ। বিভিন্ন শিল্প প্রক্রিয়ায় সনাক্তকরণ এবং নিয়ন্ত্রণ।

3.স্পেসিফিকেশন

4.কাঠামো

ক্যাপাসিটিভ তরল স্তর সেন্সরগুলির বিভিন্ন অ্যাপ্লিকেশন অনুষ্ঠান এবং পরামিতিগুলির কারণে বিভিন্ন কাঠামো রয়েছে তবে সাধারণভাবে এর মূল কাঠামোটি মোটামুটিভাবে দুটি অংশে বিভক্ত করা যেতে পারে,অর্থাৎ সেন্সর অংশ এবং ট্রান্সমিটার অংশযেমন ছবিতে দেখা যাচ্ছে:

ছবিতে একটি সেন্সর দেখায়, যা সরাসরি কনটেইনার সরঞ্জাম বা পরিমাপ probes

মিটার টিউবের পরিমাপ মাধ্যম

চিত্র B এবং C হল তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের গ্যাস ফেজ এবং তরল ফেজ সংযোগ ফ্ল্যাঞ্জ, যা সরঞ্জামের ফ্ল্যাঞ্জ সংযোগের জন্য ব্যবহৃত হয়,এবং সরঞ্জাম মধ্যে তরল এবং চাপ পরিমাপ সিলিন্ডার থেকে টানা হয়.

চিত্র D তে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের পরিমাপ সিলিন্ডার দেখানো হয়েছে, যা সেন্সর ইলেক্ট্রোডের সাথে একটি ক্যাপাসিটেন্স গঠন করতে পারে।

চিত্র E-তে প্রদর্শিত হল নিকাশী ফ্ল্যাঞ্জ, যা নিয়মিতভাবে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের বাইরে ময়লা নিষ্কাশন করতে পারে,তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের পরিমাপ টিউব ভিতরে পরিষ্কার রাখা, এবং সেন্সরকে ময়লা থেকে রক্ষা করুন।

F ছবিতে প্রদর্শিত হয় ট্রান্সমিটার, যা ক্যাপাসিটেন্স থেকে স্ট্যান্ডার্ড বর্তমান সিগন্যালে রূপান্তর ডিভাইস,এবং পুরো তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের কেন্দ্রীয় অংশএর প্রধান কাজ হল সেন্সর দ্বারা প্রেরিত তরল স্তরের পরিবর্তনের কারণে ক্যাপাসিট্যান্স পরিবর্তনের বৃদ্ধি গ্রহণ করা এবং তারপরে রূপান্তর করার পরে, এটি 4-20mADC স্ট্যান্ডার্ড বর্তমান সংকেত আউটপুট করে।এই ট্রান্সমিটার সামরিক ইন্টিগ্রেটেড ডিভাইস গ্রহণ করে, কম শক্তি খরচ, উচ্চ তাপমাত্রা প্রতিরোধের, শক্তিশালী নির্ভরযোগ্যতা, এবং অন্তর্নিহিত নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।

দ্রষ্টব্যঃ ট্রান্সমিটার এবং পরিমাপ টিউব এর মধ্যে একটি সিলিং অংশ রয়েছে, যা বেশ কয়েকটি সিল দিয়ে গঠিত।যা নিশ্চিত করতে পারে যে পরিমাপ মাধ্যম সেন্সরের সংস্পর্শে রয়েছে কিন্তু ফাঁস হবে নাএই অংশটি একটি গুরুত্বপূর্ণ সিলিং অংশ, দুর্ঘটনা এড়াতে প্রস্তুতকারকের সম্মতি ছাড়া এটি disassemble না দয়া করে।


5. প্রদর্শন

6.ওয়্যারিং

KSLV606 (ডিসপ্লে মডেল) এর দুটি ক্যাবলিং উপায় রয়েছেঃ একটি RS485, অন্যটি 4-20mA।

• RS485

• ৪-২০ এমএ

বিচ্ছিন্ন 4-20mA আউটপুট

৪-২০ এমএ-২-ডায়ার আউটপুট বিচ্ছিন্ন নয়
চিত্র ৬।1

ইনস্টলেশনের পরে, প্রথমবার ব্যবহারের সময়, গ্যাস ফেজ ভ্যালভটি প্রথমে খুলতে ভুলবেন না, এবং তারপরে তরল ফেজ ভ্যালভটি খুলুন যাতে তরল স্তরটি তীব্রভাবে ওঠানামা না করে।যা পরিমাপের ত্রুটি সৃষ্টি করে.

অতিরিক্তভাবে, সংযোগ ক্যাবল জয়েন্টগুলি ভাল যোগাযোগে এবং ক্ষয় প্রতিরোধী তা নিশ্চিত করা উচিত। দীর্ঘমেয়াদী ব্যবহারে, নিয়মিত sewage discharge মনোযোগ দিন,যাতে ময়লা জমা না হয় এবং যন্ত্রের কর্মক্ষমতা প্রভাবিত হয়সাধারণ তামা তরল, সি-কার্বন তরল, বাওহে গরম জলের টাওয়ার, নিকাশী পুল এবং অন্যান্য নোংরা মিডিয়া উদাহরণ হিসাবে নেওয়া, এটি সপ্তাহে 1 থেকে 2 বার নিষ্কাশন নিশ্চিত করা উচিত,যখন পরিষ্কারের মাধ্যমটি মাসে ১ থেকে ২ বার ছেড়ে দেওয়া উচিত.

জল, ক্ষয়কারী মাধ্যম বা গ্যাস প্রবেশ করতে বাধা দেওয়ার জন্য ট্রান্সমিটার হাউজটি শক্তভাবে আবৃত করা উচিত এবং এটি বহিরাগত শক্তির সাথে সংঘর্ষ এবং অ-পেশাদারদের দ্বারা এটি ভেঙে ফেলা নিষিদ্ধ।

ট্রান্সমিটারগুলির জন্য তিনটি সাধারণ ওয়্যারিং পদ্ধতি রয়েছেঃ (a) (b) (c) এ দেখানো হয়েছে

(a)

(খ)


(গ) অ্যামিমিটার
চিত্র ৬।2

উপরের ছবিতে দেখানো হয়েছে, তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের ট্রান্সমিটারের জন্য তিনটি তারের পদ্ধতি রয়েছে।চিত্র (a) সরাসরি ট্রান্সমিটার এবং ডিজিটাল প্রদর্শন মিটার এর তারের চিত্র দেখায়চিত্র (খ) ট্রান্সমিটার এবং ডিসিএস কন্ট্রোল সিস্টেমের তারের চিত্র দেখায়। কন্ট্রোল সিস্টেম 24V সরবরাহ করে এবং ট্রান্সমিটারের সাথে সংযুক্ত।চিত্র (c) নিরাপত্তা বাধা দ্বারা চালিত ট্রান্সমিটার সংযোগ ডায়াগ্রাম দেখায়. ব্যবহারকারীরা ইনস্টলেশনের সময় উপরের তিনটি ওয়্যারিং পদ্ধতি উল্লেখ করতে পারেন।

7ইনস্টলেশন

1) গ্যাস ফেজ এবং তরল ফেজ ইনস্টলেশন

চিত্র ৭।1

যেহেতু পণ্যগুলি শুধুমাত্র নকশা এবং উপকরণে ভিন্ন, তবে উভয়ই বাহ্যিক তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের অন্তর্গত,উভয় ইনস্টলেশন পদ্ধতি মূলত একইসাধারণভাবে ইনস্টলেশন অত্যন্ত সহজ এবং দ্রুত,কেবলমাত্র তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের গ্যাস-তরল পর্যায়ে সংযোগ ফ্ল্যাঞ্জটি সরঞ্জামের গ্যাস-তরল পর্যায়ে ফ্ল্যাঞ্জের সাথে সংযুক্ত করুন(দ্রষ্টব্যঃ তরল স্তর পর্যবেক্ষণ এবং নিয়ন্ত্রণ যন্ত্র সংযোগ flange উভয় পক্ষের দ্বারা সম্মত আকার অনুযায়ী welded হয়েছে,এবং পুনরায় কনফিগার করার প্রয়োজন নেই। ব্যবহারকারীর নিজের দ্বারা ভালভ এবং পাইপলাইন কনফিগার করা উচিত) চিত্র 7 এ দেখানো হয়েছে।1.

দ্রষ্টব্যঃ ইনস্টলেশনের আগে,সরঞ্জামের আউটলেট পাইপের অভ্যন্তরীণ গর্ত পরিষ্কার করতে ভুলবেন না যাতে সরঞ্জামের আউটলেট পাইপটি বাধা ছাড়াই এবং ফ্ল্যাঞ্জের সিলিং পৃষ্ঠটি অক্ষত থাকেএকই সময়ে, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) বয়লার টাইপ ক্যাপাসিটিভ তরল স্তর মিটার ইনস্টলেশন

চিত্র ৭।2


ক্যাপাসিট্যান্স লেভেল মিটার একটি পণ্য যা বিশেষভাবে বড়, মাঝারি এবং ছোট বয়লারের এয়ার ব্যাগ এবং অন্যান্য ধরণের উচ্চ তাপমাত্রার তরল স্তর পরিমাপের জন্য ব্যবহৃত হয়।

এটি বিশেষ উপকরণ এবং রেডিও ফ্রিকোয়েন্সি প্রযুক্তি গ্রহণ করে, যাতে পুরো মেশিনটি উচ্চ তাপমাত্রার পরিবেশে দীর্ঘ সময় ধরে স্থিতিশীলভাবে চলতে পারে।কারণ এটি বিশেষভাবে উচ্চ তাপমাত্রা পরিবেশে ব্যবহৃত হয়, তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের কাঠামো এবং ইনস্টলেশন পদ্ধতি অন্যান্য পণ্য থেকে ভিন্ন।

প্রথমত, এটি অন্যান্য পণ্যের থেকে আলাদা কারণ এর ট্রান্সমিটারটি সেন্সরের নিচে অবস্থিত, পরিমাপ সিলিন্ডার থেকে ট্রান্সমিটার পর্যন্ত একটি সিলড এবং তাপ-বিচ্ছিন্ন বিভাগ রয়েছে,এবং তারপর নিচে একটি 90 ডিগ্রী বাঁকা হাত সেন্সর পাশ থেকে ট্রান্সমিটার নেতৃত্ব, যা গ্যাস বন্দরের কাছাকাছি উচ্চ তাপমাত্রা থেকে ট্রান্সমিটারকে সুরক্ষিত করে। অন্যদিকে, যখন উচ্চ তাপমাত্রার মাধ্যমটি ট্রান্সমিটারের নীচে তাপ স্থানান্তর করে,এটি প্রথমে একটি বিশেষ তাপ অপসারণ বিভাগের মধ্য দিয়ে যায়, যা এর তাপমাত্রা অনেকটাই কমিয়ে দেবে। Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, শর্ট সার্কিট বা জারা সৃষ্টি করে।

সংক্ষেপে, এই লেভেল মিটারের কাঠামোর সুস্পষ্ট সুবিধা রয়েছে, যার কারণে এটি উচ্চ তাপমাত্রার পরিবেশে দীর্ঘ সময় ধরে স্থিতিশীলভাবে কাজ করতে পারে।এটা লক্ষ করা উচিত যে ট্রান্সমিটার নিচে, এবং নিকাশী পাইপ থেকে দূরত্ব তুলনামূলকভাবে কাছাকাছি, তাই এটি বিপরীত ইনস্টল করা যাবে না। ইনস্টলেশন চিত্র 7 দেখানো হয়।2:

8. ক্যালিব্রেশন

যদিও পণ্যটি কারখানার বাইরে যাওয়ার আগে অ্যানালগ সমন্বয় করা হয়েছে, ব্যবহারকারীর ব্যবহারের আগে আমাদের পণ্যটির পারফরম্যান্স আরও অভিজ্ঞতা অর্জনের জন্য,ব্যবহারকারীকে একটি সহজ যাচাইকরণ করার পরামর্শ দেওয়া হয়. আপনি ক্যালিব্রেশন জন্য যন্ত্রপাতি সমগ্র সেট অপসারণ করতে পারেন. (কিন্তু আমাদের পণ্য অংশ বিচ্ছিন্ন না)

বাহ্যিক তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের ক্যালিব্রেশন চিত্র ৮-এ দেখানো হয়েছে।1:

চিত্র ৮।1

যাচাইকরণের ধাপগুলি নিম্নরূপঃ

1) একটি স্বচ্ছ জল পাইপ প্রস্তুত করুন, এটি একটি স্কেল দিয়ে চিহ্নিত করুন বা একটি রুলার দিয়ে এটি স্থির করুন যাতে প্রকৃত তরল স্তরটি পর্যবেক্ষণ করা যায় এবং ক্যালিব্রেশনের সময় ক্যালিব্রেট করা যায়।তিন অঙ্কের চেয়ে বেশি নির্ভুলতার সাথে একটি এম্পমিটার (ডিসি) প্রস্তুত করা, বেশ কয়েকটি রাবারের টপ, এবং পর্যাপ্ত পরীক্ষার মাধ্যম (যা পানি দ্বারা প্রতিস্থাপিত করা যেতে পারে) ।

২) স্বচ্ছ জল পাইপের এক প্রান্তকে তরল স্তর পরিমাপ ও নিয়ন্ত্রণ যন্ত্রের তরল স্তর বন্দরে সংযুক্ত করুন, নিকাশী উপসর্গটি ব্লক করুন এবং গ্যাস স্তর বন্দরটিকে বাধা ছাড়াই রাখুন।এবং সিরিজের মধ্যে ammeter সংযুক্ত করুন চিত্র 6 দেখানো হয়েছে.২), এবং তারপরে তারের সঠিকতা নিশ্চিত করার পরে শক্তি চালু করুন।

3) স্বচ্ছ টিউব এর উপরের প্রান্ত থেকে মিডিয়াম যোগ করুন, মিডিয়াম তরল পর্যায়ে টিউব মাধ্যমে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্র মধ্যে প্রবাহিত,এবং তরল স্তর বিভিন্ন উচ্চতা সঙ্গে বিভিন্ন পয়েন্ট যোগ করা হয়, কারণ এই সময়ে স্বচ্ছ টিউবে তরল স্তরটি তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের সাথে পরিমাপ করা হয়। মিটার সিলিন্ডারের তরল স্তরটি ঠিক একই।এই সময়ে, এম্পমিটারের মান পড়ুন, এবং তারপরে আউটপুট স্ট্যান্ডার্ড 4-20mA সংকেতের সাথে উচ্চতা অনুপাত তুলনা করুন স্তর মিটারের নির্ভুলতা পরীক্ষা করতে সংগৃহীত বর্তমান মানের সাথে (দ্রষ্টব্যঃএটা গণনা করা সহজসাধারণত, 0%, 25%, 50%, 75% এবং 100% এর বিভিন্ন পয়েন্ট নেওয়া হয়, এবং সংশ্লিষ্ট স্রোতগুলি যথাক্রমে 4mA, 8mA, 12mA, 16mA এবং 20mA হয়।পরিসীমাটি যথাক্রমে তরল এবং গ্যাসীয় পর্যায়ে কেন্দ্রের সাথে মিলে যাবে).

9.টিরুবলশুটিং

1. ব্যবহারের সময়, যদি ডিজিটাল ডিসপ্লে শূন্য নির্দেশ করে, ডিসি এম্পমিটারের 0-200mA পরিসীমা ব্যবহার করুন, এবং যখন পরিমাপ করা বর্তমানও 0 হয়, তখন সম্ভাব্য ত্রুটিগুলি হলঃ

a. 24 ভোল্ট পাওয়ার সাপ্লাই কি স্বাভাবিক?

b. ট্রান্সমিটার শর্ট সার্কিট হতে পারে

গ. ট্রান্সমিটরের মানের সমস্যা আছে;

যদি DC Ammeter দ্বারা পরিমাপ করা বর্তমান 4mA এর কম হয়, তাহলে সম্ভাব্য ত্রুটিগুলিঃ

a. প্রকৃত তরল স্তর তরল পর্যায়ে পোর্ট নিচে হয়

b. ট্রান্সমিটারের বর্তমান সেটিং মান খুব কম

c. ট্রান্সমিটারের মানের সমস্যা আছে; যদি পরিমাপ করা বর্তমান প্রকৃত তরল স্তরের সাথে সামঞ্জস্যপূর্ণ হয়, তাহলে ডিজিটাল ডিসপ্লেতে সমস্যা আছে;

বিদ্যুৎ 25mA এর বেশি হলে সম্ভাব্য ব্যর্থতাঃ

a. ট্রান্সমিটার সার্কিটে শর্ট সার্কিট আছে

b. বর্তমান সমন্বয় মান খুব বেশি।

2. যখন ডিজিটাল ডিসপ্লে পূর্ণ হয়, ডিসি এম্পমিটারের 0-200mA পরিসীমা ব্যবহার করুন। যখন পরিমাপ করা বর্তমান 20mA হয়, তখন একটি ত্রুটি হতে পারেঃ

a. বর্তমান সমন্বয় খুব বেশি

b. ট্রান্সমিটার একটি শর্ট সার্কিট আছে

c. প্রকৃত তরল স্তর পূর্ণ;

যদি পরিমাপ করা বর্তমান 20mA এর কম হয়, তাহলে ডিজিটাল ডিসপ্লেটি ত্রুটিযুক্ত।

3. ডিজিটাল ডিসপ্লে হিংস্রভাবে ঝাঁপিয়ে পড়ে। ডিসি এম্পমিটারের 0-200mA পরিসীমা ব্যবহার করে, পরিমাপ করা বর্তমান খুব বেশি ওঠানামা করে এবং ত্রুটি হতে পারেঃ

a. প্রকৃত তরল স্তরের কম্পন

b, দুর্বল লাইন যোগাযোগ

c. ট্রান্সমিটারের মানের সমস্যা আছে; যদি পরিমাপ করা বর্তমান স্থিতিশীল হয়, প্রদর্শন মিটার ত্রুটিযুক্ত হতে পারে

4. ডিজিটাল ডিসপ্লেতে কোন পরিবর্তন নেই। ডিসি এম্পমিটারের 0-200mA পরিসীমা ব্যবহার করুন। যখন পরিমাপ করা বর্তমান স্বাভাবিকভাবে পরিবর্তিত হয়, এটি ইঙ্গিত দিতে পারে যে যন্ত্রটি ত্রুটিযুক্ত;যদি পরিমাপ করা স্রোত পরিবর্তন না হয়, একটি ত্রুটি হতে পারেঃ

a. ট্রান্সমিটার ব্যর্থতা

b. গ্যাস-তরল ফেজ পাইপ ব্লক করা হয়

c. সেন্সর এবং ট্রান্সমিটার এর মধ্যে একটি খোলা সার্কিট আছে এবং এটি পুনরায় সংযুক্ত করা আবশ্যক

5. ডিজিটাল ডিসপ্লে প্রকৃত তরল স্তরের তুলনায় ধীরে ধীরে পরিবর্তিত হয়। 0-200mA এম্পমিটার ব্যবহার করার সময়, পরিমাপ করা বর্তমান ধীরে ধীরে পরিবর্তিত হয়, এবং একটি ত্রুটি হতে পারেঃ

a. সেন্সর অভ্যন্তরীণ মেরু অমেধ্য আঠালো, 25% হাইড্রোক্লোরিক অ্যাসিড (সালফুরিক অ্যাসিড) ব্যবহার মেরু soak

b. গ্যাস ফেজ পাইপ অর্ধেক ব্লক করা হয়, ভালভ খুলুন, এবং এটি পরীক্ষা, এটি পরিষ্কার।

6. যখন ডিজিটাল ডিসপ্লে উচ্চ বা নিম্ন হয়, সেট আপ করার জন্য ট্রান্সমিটারে পরিসীমা বা শূন্য বোতাম সামঞ্জস্য করুন.

দ্রষ্টব্যঃ সার্কিটে ২৪ ভোল্ট পাওয়ার সাপ্লাই আছে কিনা তা পরিমাপ করতে,দয়া করে পরিমাপ করার আগে 24V পাওয়ার লাইন ইতিবাচক এবং নেতিবাচক সংযোগ করতে ভোল্টমিটারের ইতিবাচক এবং নেতিবাচক পরীক্ষা কন্ডিশন ব্যবহার করুন.

শর্ট সার্কিটের উপস্থিতি পরিচালনা করুনঃ দয়া করে বাহ্যিক সার্কিট এবং ট্রান্সমিটার সার্কিট পরীক্ষা করুন এবং এটি বাদ দিন।

10সতর্কতা

1সমস্ত সরবরাহিত পণ্য পণ্য শংসাপত্র এবং নির্দেশিকা ম্যানুয়াল সহ সরবরাহ করা হয়, যার মধ্যে পণ্য নম্বর, প্রযুক্তিগত পরামিতি, তারের চিত্র, উত্পাদনের তারিখ ইত্যাদি অন্তর্ভুক্ত রয়েছে।ভুল ব্যবহার এড়াতে দয়া করে সাবধানে চেক করুন.

2ইনস্টলেশনের সময়, পণ্যটির সংযোগ পদ্ধতি অনুযায়ী সাইট ইন্টারফেসটি পণ্য ইন্টারফেসটির সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন।

3আমাদের কোম্পানির ব্যবহারের নির্দেশাবলীর প্রয়োজনীয়তা অনুযায়ী ওয়্যারিং করা উচিত।

4. এই পণ্য একটি সুনির্দিষ্ট শক্তি-transducing যন্ত্র, এবং এটি disassembling, সংঘর্ষ, ড্রপ, এবং জোর দিয়ে আঘাত নিষিদ্ধ.

5. ব্যবহারের সময় যদি কোনও অস্বাভাবিকতা পাওয়া যায়, তাহলে আপনাকে বিদ্যুৎ বন্ধ করতে হবে, এটি ব্যবহার বন্ধ করতে হবে, এটি পরীক্ষা করতে হবে, অথবা সরাসরি আমাদের কোম্পানির প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করতে হবে।

6পরিবহন এবং সঞ্চয় করার সময় মূল প্যাকেজিং পুনরুদ্ধার করা উচিত, এবং একটি শীতল, শুকনো এবং বায়ুচলাচল গুদামে সংরক্ষণ করা উচিত।

7. ইনস্টলেশন এবং ব্যবহারের সময় সেন্সরকে ক্ষতিগ্রস্ত না করার জন্য সতর্ক থাকুন।

8ইনস্টলেশন সাইটে বিদ্যুতের বিরুদ্ধে কার্যকর সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।

9এই সিরিজের যে কোন ট্রান্সমিটারের কেসিং নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত, এবং গ্রাউন্ডিং প্রতিরোধের 4Ω এর কম হওয়া উচিত।

10যখন 485 যোগাযোগ সিস্টেম কনফিগারেশনের জন্য ব্যবহার করা হয়, ট্রান্সমিটার একটি নিরাপত্তা বাধা বা বিচ্ছিন্নকরণ দিয়ে সজ্জিত করা আবশ্যক।

11নিরাপত্তা বাধা একটি বিস্ফোরণ-প্রতিরোধী শংসাপত্র প্রাপ্ত করা উচিত, এবং তার ইনস্টলেশন তার ম্যানুয়ালের প্রয়োজনীয়তা অনুযায়ী সম্পন্ন করা উচিত।

12. যখন ট্রান্সমিটারটি "0" এলাকায় ব্যবহার করা হয়, তখন নিরাপত্তা বাধাটিকে শক্তি সরবরাহকারী পাওয়ার ট্রান্সফরমারটি GB3836.4-2010 এর অনুচ্ছেদ 8.1 এর প্রয়োজনীয়তা পূরণ করতে হবে।

পণ্য নির্বাচন টেবিল
