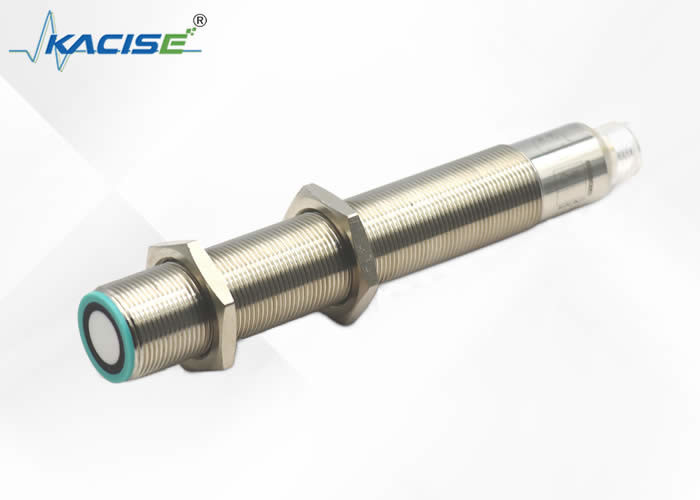

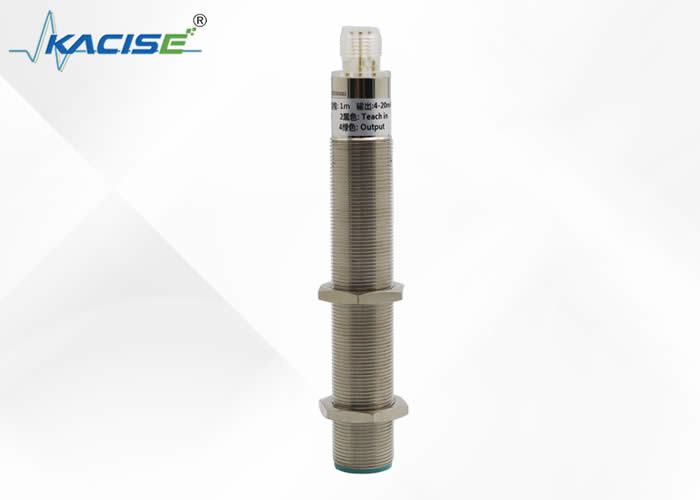

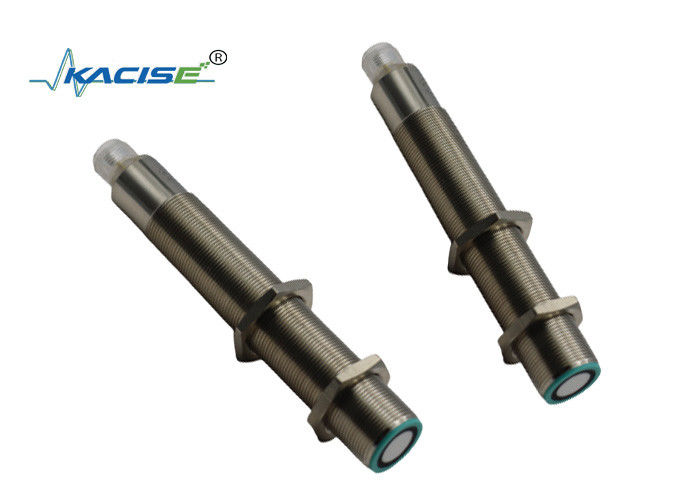

RS232 আউটপুট সিগন্যাল কম খরচে দাম অতিস্বনক তরল স্তর মিটার গেজ অতিস্বনক ট্যাংক জল স্তর সেন্সর
1. বাবাrআমিইটার
সাধারণsপিইসিইফবিড়ালioএনএস
| সেন্সিং রেঞ্জ |
100... 1000 মিমি |
| অপব্যবহারযোগ্য অঞ্চল |
০... ১০০ মিমি |
| স্ট্যান্ডার্ড টার্গেট প্লেট |
100 মিমি x 100 মিমি |
| ট্রান্সডুসার ফ্রিকোয়েন্সি |
প্রায় ২২০ কিলোহার্টজ |
| প্রতিক্রিয়া বিলম্ব |
প্রায় ৫০ এমএস |
ইন্ডicatআরা/oপেরাটিআইnজিmইঅ্যান্স
| LED নীল |
পাওয়ার-অন |
|
LED হলুদ
|
স্যুইচিং স্টেটের নির্দেশনা
ফ্ল্যাশিংঃ প্রোগ্রাম ফাংশন অবজেক্ট সনাক্ত করা হয়েছে
|
|
লাল এলইডি
|
স্থায়ীভাবে লাল: ত্রুটি লাল,ফ্ল্যাশিংঃ প্রোগ্রাম ফাংশন,বস্তু সনাক্ত করা হয়নি |
ইআমিectরক্যাল sপিইসিইফবিড়ালioএনএস
| অপারেটিং ভোল্টেজ UB |
১৫... ৩০ ভোল্ট ডিসি, রেপল ১০% এসএস |
| লোড ছাড়াই সরবরাহের বর্তমান I0 |
≤ ৪৫ এমএ |
আমিnপিউট
| ইনপুট প্রকার |
টিএইচএইচ-ইন ইনপুট |
|
অপারেটিং রেঞ্জ A1: -UB... +1 V, অপারেটিং রেঞ্জ A2: +6 V...+UB
|
| ইনপুট প্রতিবন্ধকতাঃ > 4.7 kΩ; টিইএইচ-আইএন প্রোগ্রাম পলসঃ ≥ 1 সেকেন্ড |
ওইউটিপিut
| আউটপুট প্রকার |
1 সুইচ আউটপুট E4, NPN NO/NC,প্রোগ্রামযোগ্য |
| নামমাত্র অপারেটিং বর্তমান Ie |
200 mA, শর্ট সার্কিট/ওভারলোড সুরক্ষিত |
| ডিফল্ট সেটিং |
স্যুইচিং পয়েন্ট A1:70mm স্যুইচিং পয়েন্ট A2: 800mm |
| ভোল্টেজ ড্রপ |
≤ ২.৫ ভোল্ট |
| পুনরাবৃত্তি নির্ভুলতা |
≤১% |
| স্যুইচিং ফ্রিকোয়েন্সি f |
≤ ১৩ হার্জ |
| রেঞ্জ হিস্টেরসিস H |
সেট অপারেটিং দূরত্বের ২% |
| তাপমাত্রার প্রভাব |
পূর্ণ স্কেল মানের ±1.5% |
এএমবিiএন্ট সিওnডিটিআইons
| পরিবেশে তাপমাত্রা |
-২৫...৭০ ডিগ্রি সেলসিয়াস (২৪৮...৩৪৩ কে) |
| সংরক্ষণের তাপমাত্রা |
-৪০...৮৫ ডিগ্রি সেলসিয়াস (২৩৩...৩৫৮ কে) |
এমইসিhএকটিiসিআল স্পেসিফিকেশনইফবিড়ালioএনএস
| সংযোগ |
V1 সংযোগকারী ((M12×1), 4-পিন |
| সুরক্ষা ডিগ্রী |
আইপি ৬৭ |
| বস্তুগত আবাসন |
ব্রোঞ্জ, নিকেলযুক্ত |
| ট্রান্সডুসার |
ইপোক্সি রজন/গভীর গ্লাস গোলকের মিশ্রণ;
পলিউরেথেন ফোম, কভার পিবিটি
|
2. ডিiআমাকেnsiউপরs
3. ইআমিইসিtrউপরiসি intইrফাসিই andsignaআমিs dইএফভিতরেition
4. বর্ণনাiপিtionoএফ সেnsor মজাctiঅ্যান্স
প্যারামিটার সামঞ্জস্য করুন
আল্ট্রাসোনিক সেন্সরটিতে দুটি শিক্ষণীয় সুইচিং পয়েন্ট সহ একটি সুইচ আউটপুট রয়েছে। এগুলি TEACH-IN ইনপুটটিতে সরবরাহের ভোল্টেজ - UB বা + UB প্রয়োগ করে সেট করা হয়।TEACH-IN ইনপুটটিতে কমপক্ষে 1 সেকেন্ডের জন্য সরবরাহের ভোল্টেজ প্রয়োগ করতে হবে.LEDs নির্দেশ করে যে সেন্সরটি TEACH-IN পদ্ধতির সময় লক্ষ্য চিহ্নিত করেছে কিনা। সুইচিং পয়েন্ট A1 - UB,A2 +UB দিয়ে শেখানো হয়। আটটি বিভিন্ন আউটপুট ফাংশন সেট করা যেতে পারে।
সুইচিং পয়েন্ট, শুধুমাত্র পাওয়ার চালু পরে দূরত্ব সেটিং. অভ্যন্তরীণ ঘড়ি নিশ্চিত করতে পারেন 5 মিনিট পরে পরিবর্তন করা যাবে না যখন শক্তি চালু. যদি সুইচিং পয়েন্ট পরিবর্তন করতে চান,ব্যবহারকারী শুধুমাত্র পাওয়ার পুনরায় চালু পরে অনুরোধ দূরত্ব সেটিং করতে পারেন.
টিইএসিএইচ-আমিএন windowmodই, norma২য়y-oপিbnএফunctiউপর
- সুইচিং পয়েন্টের কাছে লক্ষ্যবস্তু সেট করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A1 সঙ্গে - UB
- দূরবর্তী সুইচিং পয়েন্টে লক্ষ্য নির্ধারণ করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A2 + UB
টিইএসিএইচ-আমিএন window modই, norma২য়y-সিআমিপরাজিতএফunctiউপর
- দূরবর্তী সুইচিং পয়েন্টে লক্ষ্য নির্ধারণ করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A2 সঙ্গে - UB
- সুইচিং পয়েন্টের কাছে লক্ষ্যবস্তু সেট করুন
- টিইএইচআইএন স্যুইচিং পয়েন্ট A1 + UB
টিইএসিএইচ-আমিএনswএটাchiএনজিপিoint, norma২য়y-oপিbnএফuএনসিটিআইউপর
- সুইচিং পয়েন্টের কাছে লক্ষ্যবস্তু সেট করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A1 সঙ্গে - UB
- হাত দিয়ে সেন্সর কভার করুন অথবা সব বস্তু সরান
সেন্সিং রেঞ্জ থেকে
- টিইএইচআইএন সুইচিং পয়েন্ট A2 + UB
টিইএসিএইচ-আমিএনswএটাchiএনজিপিoint, norma২য়y-সিআমিপরাজিতএফunসিটিআইউপর
- হাত দিয়ে সেন্সর ঢেকে রাখুন অথবা সব সরান
সনাক্তকরণ পরিসীমা থেকে বস্তু
- টিইএইচআইএন সুইচিং পয়েন্ট A2 সঙ্গে - UB
- সুইচিং পয়েন্টের কাছে লক্ষ্যবস্তু সেট করুন
- টিইএইচআইএন স্যুইচিং পয়েন্ট A1 + UB
টিইএসি-আইএন বড় হাইস্টেরেসিস ব্যবধান, স্বাভাবিকভাবে খোলা মোড
- সুইচিং পয়েন্টের কাছে লক্ষ্যবস্তু সেট করুন
- টিইএইচআইএন স্যুইচিং পয়েন্ট A1 + UB
- দূরবর্তী সুইচিং পয়েন্টে লক্ষ্য নির্ধারণ করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A2 সঙ্গে - UB
TEAC-IN বড় হিস্টেরেসিস ব্যবধান, স্বাভাবিকভাবে বন্ধ মোড
- দূরবর্তী সুইচিং পয়েন্টে লক্ষ্য নির্ধারণ করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A2 + UB
- সুইচিং পয়েন্টের কাছে লক্ষ্যবস্তু সেট করুন
- টিইএইচআইএন সুইচিং পয়েন্ট A1 সঙ্গে - UB
টিইএসিএইচ-আমিএনdইটেকটিআইon এর oবিজেসিtএস পিrএফইএনসিইস্বাভাবিকভাবে খোলা মোড
- হাত দিয়ে সেন্সর ঢেকে রাখুন অথবা সব বস্তু সরিয়ে ফেলুন
সনাক্তকরণ পরিসীমা
- টিইএইচআইএন সুইচিং পয়েন্ট A2 সঙ্গে - UB
- হাত দিয়ে সেন্সর ঢেকে রাখুন অথবা সব বস্তু সরিয়ে ফেলুন
সনাক্তকরণ পরিসীমা
- টিইএইচআইএন সুইচিং পয়েন্ট A2 + UB
টিইএসিএইচ-আমিএনdইটেকটিআইon এর oবিজেসিtএস পিrএফইএনসিইস্বাভাবিকভাবে বন্ধ মোড
- হাত দিয়ে সেন্সর কভার করুন অথবা সেন্সর পরিসীমা থেকে সব বস্তু অপসারণ
- টিইএইচআইএন সুইচিং পয়েন্ট A2 +UB
- হাত দিয়ে সেন্সর কভার করুন অথবা সেন্সর পরিসীমা থেকে সব বস্তু অপসারণ
- টিইএইচআইএন সুইচিং পয়েন্ট A2 সঙ্গে -UB
ডিএফaউট সেটটিআইএনজি এর swএটাchiএনজিপিতেল
A1 = অন্ধ পরিসীমা,A2 = নামমাত্র দূরত্ব
| এলইডি ডিsপ্লাys |
| অপারেটিং মোডের উপর নির্ভর করে প্রদর্শন |
লাল এলইডি |
হলুদ এলইডি |
|
টিইএইচ-আইএন সুইচিং পয়েন্ট
বস্তু সনাক্ত করা হয়েছে
কোন বস্তু সনাক্ত করা হয়নি
অবজেক্ট অনিশ্চিত ((TEACH-IN অবৈধ)
|
বন্ধ ফ্ল্যাশ চালু
|
ঝলকানি
বন্ধ
|
| স্বাভাবিক অপারেশন |
বন্ধ |
স্যুইচিং স্টেট |
| দোষ |
উপর |
পূর্ববর্তী অবস্থা |
5. আমিnস্টাআমিআমিatioএন সিঅন্দরitiউপরs
যদি সেন্সরটি বায়ুমণ্ডলের তাপমাত্রা 0°C এর নিচে নেমে যায় তবে এটি সুরক্ষা ব্যবস্থাগুলিতে ভালভাবে কাজ করবে। স্টিলের বাদাম ব্যবহার করে একটি ছিদ্রের মধ্যে সরাসরি সেন্সরটি মাউন্ট করার ক্ষেত্রে,এটা হাউজিং থ্রেড মাঝখানে সংশোধন করা আবশ্যক.
