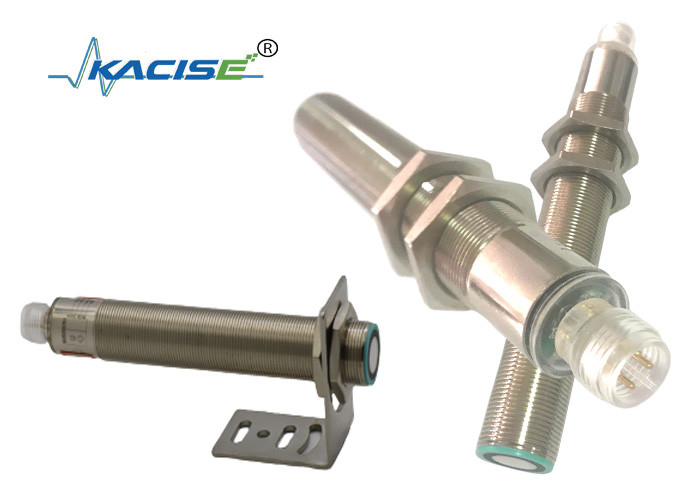

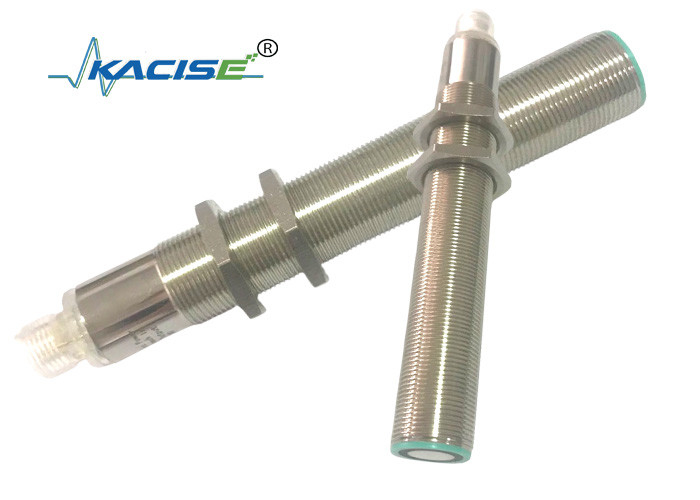

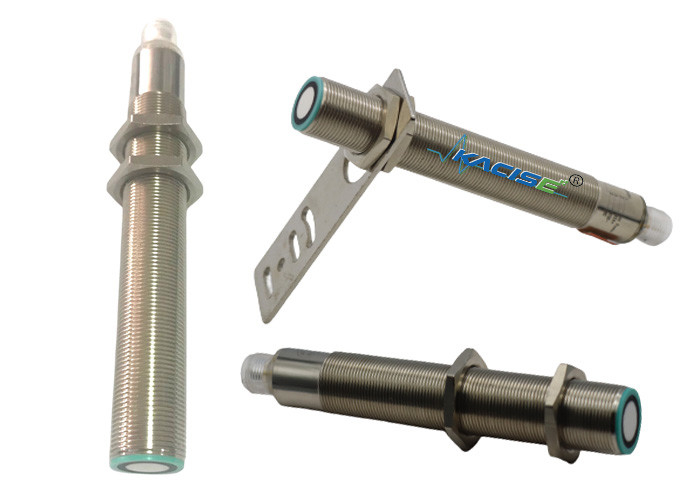

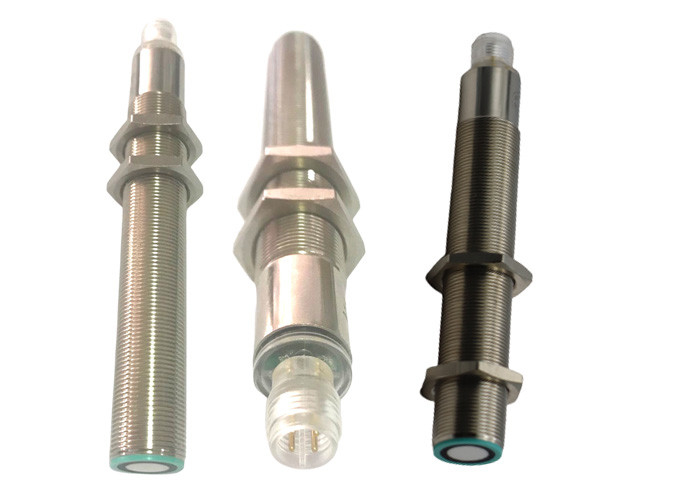

RS485 Output Fluid Level Meter Beer Tank Liquid Level Measurement Sensor

RS485 Output Fluid Level Meter Beer Tank Liquid Level Measurement Sensor

RS485 Liquid Level Measurement Sensor

Beer Tank Fluid Level Meter

24VDC Fluid Level Meter

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

KACISE

সাক্ষ্যদান:

CE

Model Number:

M18 KUS1000

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
পণ্য:
অতিস্বনক দূরত্ব সেন্সর
সনাক্তকরণ পরিসীমা:
50 মিমি ~ 1000 মিমি
ট্রান্সডুসার ফ্রিকোয়েন্সি:
40kHz
অপারেটিং ভোল্টেজ:
24Vdc
কাজের ভোল্টেজ সীমিত করুন:
3.6VDC~30VDC
আইপি গ্রেড:
IP67
আউটপুট:
আরএস২৩২/আরএস৪৮৫
বিশেষভাবে তুলে ধরা:

RS485 Liquid Level Measurement Sensor

,

Beer Tank Fluid Level Meter

,

24VDC Fluid Level Meter

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১ পিসি
প্যাকেজিং বিবরণ
প্রতিটি ইউনিটের পৃথক বাক্স রয়েছে এবং সমস্ত বাক্স স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকদের অনুরোধে প্যাক ক
Delivery Time
5-8 work days
Payment Terms
T/T,Western Union,MoneyGram
যোগানের ক্ষমতা
প্রতি সপ্তাহে 1000 পিস/পিস আলোচনা সাপেক্ষ
পণ্যের বর্ণনা
RS485 আউটপুট ফ্লুইড লেভেল মিটার বিয়ার ট্যাঙ্ক লিকুইড লেভেল পরিমাপ সেন্সর
পণ্যের বৈশিষ্ট্য
বৈশিষ্ট্য মান
পণ্য আলট্রাসনিক দূরত্ব সেন্সর
শনাক্তকরণ পরিসীমা 50mm~1000mm
ট্রান্সডিউসার ফ্রিকোয়েন্সি 40KHZ
অপারেটিং ভোল্টেজ 24VDC
সীমাবদ্ধ কার্যকরী ভোল্টেজ 3.6VDC~30VDC
IP গ্রেড IP67
আউটপুট RS232/RS485
পণ্য ওভারভিউ

RS485 আউটপুট সংকেত সহ কম খরচের আলট্রাসনিক লিকুইড লেভেল মিটার, বিয়ার ট্যাঙ্ক এবং অন্যান্য তরল পাত্রে নির্ভুল পরিমাপের জন্য ডিজাইন করা হয়েছে।

RS485 Ultrasonic Liquid Level Meter
প্রযুক্তিগত পরামিতি
সাধারণ বৈশিষ্ট্য
সংবেদী পরিসীমা 100...1000 মিমি
অব্যবহারযোগ্য এলাকা 0...100 মিমি
স্ট্যান্ডার্ড টার্গেট প্লেট 100 মিমি x 100 মিমি
ট্রান্সডিউসার ফ্রিকোয়েন্সি প্রায় 220 kHz
প্রতিক্রিয়া বিলম্ব প্রায় 50 ms
বৈদ্যুতিক বৈশিষ্ট্য
অপারেটিং ভোল্টেজ UB 15...30 V DC, রিপল 10 %SS
নো-লোড সরবরাহ কারেন্ট I0 ≤ 45 mA
আউটপুট বৈশিষ্ট্য
আউটপুট প্রকার 1 সুইচ আউটপুট E4, NPN NO/NC, প্রোগ্রামযোগ্য
রেটেড অপারেটিং কারেন্ট Ie 200 mA, শর্ট-সার্কিট/ওভারলোড সুরক্ষিত
ডিফল্ট সেটিং সুইচিং পয়েন্ট A1:70mm সুইচিং পয়েন্ট A2: 800mm
ভোল্টেজ ড্রপ ≤ 2.5 V
পুনরাবৃত্তি নির্ভুলতা ≤1 %
মাত্রা
Ultrasonic Sensor Dimensions
বৈদ্যুতিন ইন্টারফেস এবং সংকেত সংজ্ঞা
Electronic Interface Diagram Signal Definition Diagram
সেন্সর ফাংশন বর্ণনা

আলট্রাসনিক সেন্সরে দুটি টিচেবল সুইচিং পয়েন্ট সহ একটি সুইচ আউটপুট রয়েছে। সরবরাহ ভোল্টেজ - UB বা + UB কমপক্ষে 1 সেকেন্ডের জন্য TEACH-IN ইনপুটে প্রয়োগ করে এগুলি সেট করা হয়। এলইডি নির্দেশ করে যে সেন্সরটি TEACH-IN পদ্ধতির সময় লক্ষ্যটিকে সনাক্ত করেছে কিনা।

TEACH-IN মোড
  • উইন্ডো মোড (সাধারণত খোলা/সাধারণত বন্ধ)
  • সুইচিং পয়েন্ট মোড
  • বৃহৎ হিস্টেরেসিস ইন্টারভাল মোড
  • অবজেক্ট সনাক্তকরণ উপস্থিতি মোড
TEACH-IN Mode Diagram
ইনস্টলেশন শর্তাবলী

যদি 0℃ এর নিচে পরিবেশে ইনস্টল করা হয়, তবে উপযুক্ত সুরক্ষা ব্যবস্থা গ্রহণ করতে হবে। ইস্পাত বাদাম ব্যবহার করে একটি থ্রু হোলে মাউন্ট করার সময়, হাউজিং থ্রেডের মাঝখানে ঠিক করুন।
