রেডিও সরঞ্জামগুলির জন্য KSHGDC 65W পোর্টেবল সামরিক হ্যান্ড-ক্র্যাঙ্ক জেনারেটর

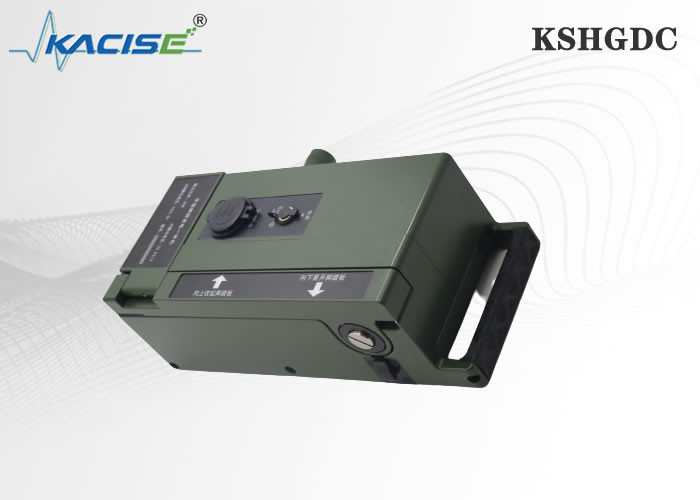

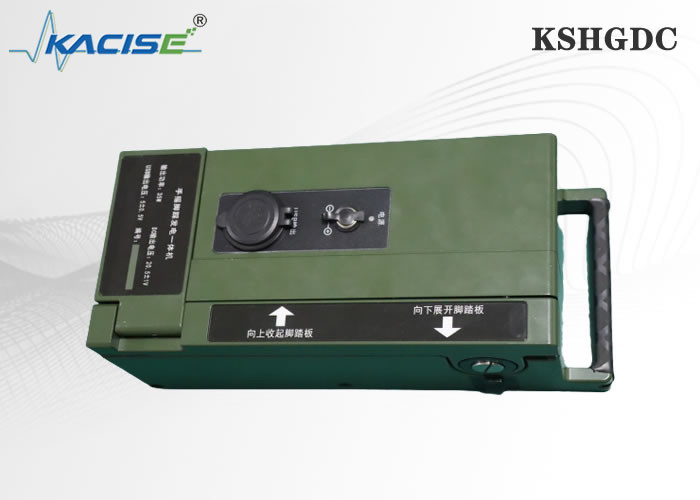

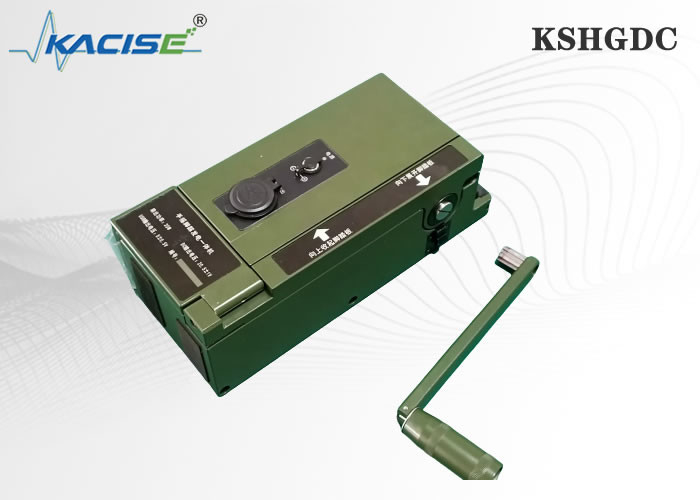

KSHGDC সামরিক হ্যান্ড ক্র্যাঙ্ক জেনারেটর

১. সাধারণ বর্ণনা
1.১ প্রয়োগ
এই হ্যান্ড জেনারেটরটি রেডিও সেট এবং ব্যাটারি চার্জিংয়ের জন্য একটি নতুন ডিসি পাওয়ার উত্স যা 16.8V এবং 5V ভোল্টেজের সাথে কাজ করে।এটি সামরিক জরুরী জন্য স্টোরেজ ব্যাটারি ভাসমান চার্জ অবিচ্ছিন্নভাবে অপারেটিং শক্তি সরবরাহ করতে পারেন.

পণ্যের বৈশিষ্ট্যঃ

• মাঠে যে কোন সময় সরঞ্জামটি হাত দিয়ে চালিত করুন
• সামগ্রিক শক্তি 10W এর বেশি, ছোট আকার এবং উচ্চ শক্তি
• বিভিন্ন ডিভাইস শক্তি 12V আউটপুট এবং ইউএসবি 5V আউটপুট প্রদান
• সম্পূর্ণ অ্যালুমিনিয়াম খাদ শেল, আরো শক্ত এবং নির্ভরযোগ্য
• পুরো মেশিনের ওজন ৬০০ গ্রামের নিচে, আরো বহনযোগ্য

1.২ প্রধান বিশেষ উল্লেখ
প্রধান পরামিতি

1.3 ডেলিভারি প্যাকেজটি হল

2 অপারেশন নীতি

এই হ্যান্ড জেনারেটরটি মানবশক্তি দ্বারা চালিত হয়। গিয়ারিংয়ের মাধ্যমে, এটি শক্তি উত্পাদন করার জন্য স্থায়ী চৌম্বক সিঙ্ক্রোন জেনারেটর তৈরি করতে ড্রাইভিং ফোর্স উত্পাদন করে।সিলিকন ডায়োড দ্বারা সংশোধন করার পর, কনডেনসার দ্বারা ফিল্টার করা হয় এবং তারপর ট্রানজিস্টর সিরিজ নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয়, এমনকি ডিসি আউটপুট ভোল্টেজে রূপান্তরিত হয়। চার্জিংয়ের জন্য আউটপুট ভোল্টেজ অনিয়ন্ত্রিত।

2.1 গিয়ার ট্রান্সমিশন

এই হ্যান্ড জেনারেটরের শক্তি তিনটি সিরিয়াল গিয়ার দ্বারা প্রেরণ করা হয়, হ্যান্ডল থেকে শক্তি জেনারেটরের রোটার গিয়ার শ্যাফ্টে প্রেরণ করা হয় এবং রোটারটি ঘোরায়।মোট ট্রান্সমিশন অনুপাত I=Il xI2=7.46x6.71 =50 যেহেতু কার্নিং স্পিড 11 Or/min, জেনারেটরের রোটারের গতি প্রায় 3000r/min।

2.2 জেনারেটর

জেনারেটরের কাঠামোটি আউট-রোটর টাইপ; স্ট্যাটরটি স্টার সংযোগে 3-ফেজ বিতরণ এবং পিচড ওয়েলিংগুলির সমন্বয়ে গঠিত। ওয়েলিংগুলি সম্পূর্ণরূপে স্ট্যাটর কোর দিয়ে একত্রিত হয়।রটার বিরল পৃথিবীর স্থায়ী চুম্বক থেকে তৈরি করা হয় তারকা আকৃতির এবং আট মেরু, বায়ু-মুছে ফেলা চুম্বক স্থিতিশীলতা জন্য ব্যবহার করা হয়। যখন হ্যান্ডলগুলি cranked হয়, স্ট্যাটরের সাথে সম্পর্কিত চৌম্বক ক্ষেত্রের আপেক্ষিক আন্দোলন আছে,এবং 3 ফেজ অল্টারনেটিং ভোল্টেজ প্রায় 200Hz একটি ফ্রিকোয়েন্সি সঙ্গে stator মোড়ানো induced হয়.

2.3 সার্কিট অংশ

সার্কিটটি 3-ফেজ ব্রিজ টাইপ রেক্টিফায়ার এবং কনডেন্সার ফিল্টার দিয়ে তৈরি। পাওয়ার সরবরাহ আউটপুটটি সিরিজ ট্রানজিস্টর দ্বারা ডিসিতে স্থিতিশীল করা হয়।ডিজিটাল ডিসপ্লে ভোল্টেজ এবং বর্তমান সহ কাজ অবস্থা নির্দেশ করে. সুইং গতি নিয়ন্ত্রণ করুন সবুজ সূচক চালু রাখা সুইং সময় crank, হলুদ নেতৃত্বাধীন, গতি বাড়াতে হবে এবং লাল নেতৃত্বাধীন সূচক গতি নিচে রাখা।
