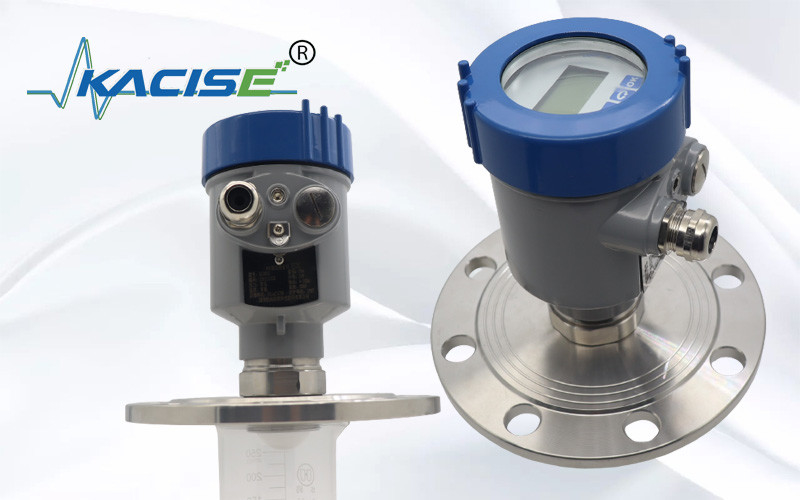

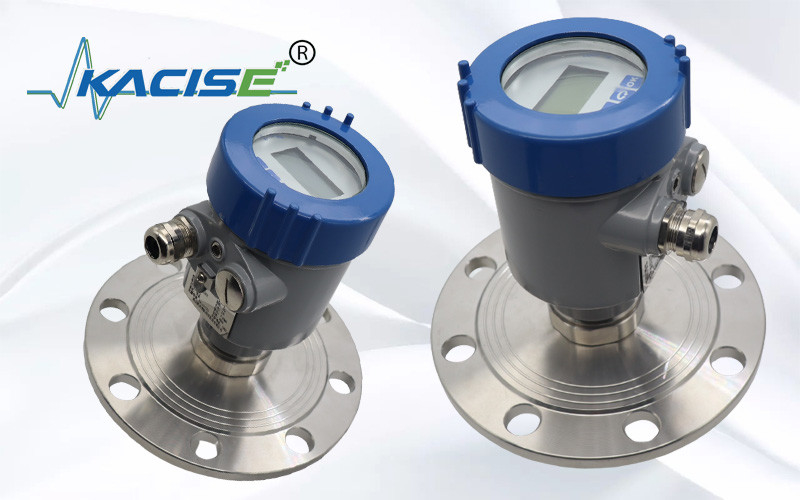

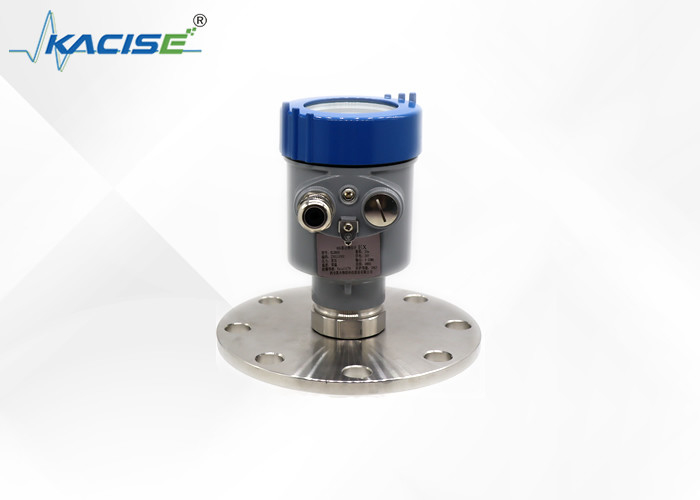

30m উচ্চ চাপ 80G নন-যোগাযোগ রাডার তরল স্তর ট্রান্সমিটার সামান্য ক্ষয়কারী তরলের জন্য
পণ্যের বর্ণনা
30m উচ্চ চাপ 80G নন-যোগাযোগ রাডার তরল স্তর ট্রান্সমিটার সামান্য ক্ষয়কারী তরল হ্যান্ডেল করার জন্য একটি চমৎকার পছন্দ। এর 80G রাডার প্রযুক্তির সাথে, এটি উচ্চ চাপে 30 মিটার পর্যন্ত তরল স্তরগুলি সঠিকভাবে পরিমাপ করতে পারে। এর নন-যোগাযোগ নকশা পরিধান এবং টিয়ার হ্রাস করে, যা চাহিদাপূর্ণ শিল্প অ্যাপ্লিকেশনগুলিতে স্থায়িত্ব এবং সঠিক রিডিং নিশ্চিত করে।
1. পণ্যের মাত্রা
2. কার্যকারী নীতি
রাডার অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ পালস প্রেরণ করে যা পরীক্ষিত মাধ্যমের পৃষ্ঠে পৌঁছানোর পরে প্রতিফলিত হবে এবং তারপরে অ্যান্টেনা সিস্টেম দ্বারা পুনরায় গ্রহণ করা হবে। সংকেতগুলি বৈদ্যুতিক সার্কিটে প্রেরণ করা হবে এবং তারপরে স্তর সংকেতে রূপান্তরিত হবে। যেহেতু মাইক্রোওয়েভের সংক্রমণ গতি খুব দ্রুত, তাই মাইক্রোওয়েভ পরীক্ষিত মাধ্যমের পৃষ্ঠে প্রেরণ করতে এবং তারপরে প্রতিফলিত হতে যে সময় লাগে তা প্রায় 0।
3. প্রযুক্তিগত বৈশিষ্ট্য
- মিলমিটার তরঙ্গ রাডার, পরিমাপের নির্ভুলতা ±2 মিমি পর্যন্ত পৌঁছতে পারে এবং সর্বনিম্ন পরিমাপের অন্ধ অঞ্চল 0.05 মিটার।
- ছোট অ্যান্টেনা আকার আরও কাজের অবস্থার পরিমাপকে সন্তুষ্ট করে।
- বিভিন্ন লেন্স অ্যান্টেনা, ছোট লঞ্চ অ্যাঙ্গেল, আরও ঘনীভূত শক্তি, শক্তিশালী প্রতিধ্বনি সংকেত এবং একই শিল্প ও খনির অবস্থার অধীনে অন্যান্য রাডার পণ্যের চেয়ে উচ্চতর নির্ভরযোগ্যতা।
- এটির শক্তিশালী অনুপ্রবেশ ক্ষমতা রয়েছে এবং আঠালোতা এবং ঘনীভবনের ক্ষেত্রে সাধারণত ব্যবহার করা যেতে পারে।
- ডাইনামিক সিগন্যাল পরিসীমা বৃহত্তর, এবং কম ডাইইলেকট্রিক ধ্রুবক মাধ্যমের পরিমাপ আরও স্থিতিশীল।
- একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া।
4. প্রযুক্তিগত স্পেসিফিকেশন এবং মডেল নির্বাচন
| মডেল | KLD802 |
| মাধ্যম | নন-ক্ষয়কারী তরল, সামান্য ক্ষয়কারী তরল |
| পরিমাপের পরিসীমা | 0.1m~10/20/30/60/100m |
| প্রসেস সংযোগ | ফ্ল্যাঞ্জ ≥ DN80 |
| প্রসেস তাপমাত্রা | -40～110℃ |
| প্রসেস চাপ | -0.1～1.6 MPa |
| অ্যান্টেনা আকার | 32 মিমি লেন্স অ্যান্টেনা |
| অ্যান্টেনা উপাদান | PTFE |
| সঠিকতা | ±1mm (35m এর নিচে পরিসীমা) ±5mm (35m এবং 100m এর মধ্যে পরিসীমা) |
| সুরক্ষা শ্রেণী | P67 |
| কেন্দ্রীয় ফ্রিকোয়েন্সি | 80GHz |
| উৎক্ষেপণ কোণ | 3° |
| বিদ্যুৎ সরবরাহ | দুই-তারের /DC24V / চার-তারের /DC12~24V / চার-তারের /AC220V |
| casing | অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল |
| সংকেত আউটপুট | দুই-তারের /4...20mA/HART প্রোটোকল চার-তারের / 4...20mA/ RS485 Modbus |
5. ইনস্টলেশন প্রয়োজনীয়তা
যন্ত্রটি ইনস্টল করার সময়, উপাদান ইনলেটের উপরে এটি ইনস্টল করা এড়িয়ে চলুন এবং আলোড়নকারী প্যাডেল ইত্যাদির মতো সংকেতকে প্রভাবিত করে এমন বিভিন্ন বস্তু এড়ানোর চেষ্টা করুন।
6. বৈদ্যুতিক সংযোগ
বিদ্যুৎ সরবরাহ
(4～20) mA/HART(2 তার)
বিদ্যুৎ সরবরাহ এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড কেবল শেয়ার করে। নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসরের জন্য অনুগ্রহ করে প্রযুক্তিগত ডেটা দেখুন।
(4～20) mA(4 তার/6 তার)
বিদ্যুৎ সরবরাহ আলাদাভাবে চালিত করা দরকার এবং বিদ্যুৎ সরবরাহ এবং কারেন্ট সিগন্যালের জন্য একটি চার-কোর শিল্ডেড কেবল ব্যবহার করা হয় (কারেন্ট সিগন্যাল এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে এবং একই সাথে আউটপুটের জন্য একটি ছয়-কোর শিল্ডেড কেবল প্রয়োজন)।
RS485/Modbus
বিদ্যুৎ সরবরাহ আলাদাভাবে চালিত করা দরকার এবং বিদ্যুৎ সরবরাহ এবং ডিজিটাল সিগন্যালের জন্য একটি চার-কোর শিল্ডেড কেবল ব্যবহার করা হয়। (কারেন্ট সিগন্যাল এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে এবং একই সাথে আউটপুটের জন্য একটি ছয়-কোর শিল্ডেড কেবল প্রয়োজন)।
7. সংযোগ
8. নিরাপত্তা নির্দেশিকা
অনুগ্রহ করে স্থানীয় বৈদ্যুতিক ইনস্টলেশন বিধিগুলির প্রয়োজনীয়তাগুলি পর্যবেক্ষণ করুন! কর্মী স্বাস্থ্য এবং সুরক্ষার জন্য স্থানীয় নিয়ম অনুসরণ করুন। যন্ত্রের বৈদ্যুতিক উপাদানগুলির সমস্ত অপারেশন অবশ্যই আনুষ্ঠানিক প্রশিক্ষণপ্রাপ্ত পেশাদারদের দ্বারা সম্পন্ন করতে হবে। পণ্যের স্পেসিফিকেশন আপনার প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করতে অনুগ্রহ করে যন্ত্রের নেমপ্লেটটি পরীক্ষা করুন। অনুগ্রহ করে নিশ্চিত করুন যে বিদ্যুৎ সরবরাহ ভোল্টেজ যন্ত্রের নেমপ্লেটের প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ।
9. সুরক্ষার গ্রেড
এই যন্ত্রটি সম্পূর্ণরূপে সুরক্ষা শ্রেণী IP66/67-এর প্রয়োজনীয়তা পূরণ করে, অনুগ্রহ করে তারের সিলিং হেডের জলরোধীতা নিশ্চিত করুন। নিচে দেখানো হলো:
কিভাবে নিশ্চিত করবেন যে ইনস্টলেশন IP67-এর প্রয়োজনীয়তা পূরণ করে:
- নিশ্চিত করুন যে সিলিং হেড ক্ষতিগ্রস্ত হয়নি।
- নিশ্চিত করুন যে তারের ক্ষতিগ্রস্থ হয়নি।
- অনুগ্রহ করে নিশ্চিত করুন যে ব্যবহৃত তারগুলি বৈদ্যুতিক সংযোগ বিধিগুলির প্রয়োজনীয়তা পূরণ করে।
- বৈদ্যুতিক ইন্টারফেসে প্রবেশ করার আগে, তারটিকে নিচে বাঁকুন যাতে জল হাউজিংয়ে প্রবেশ না করে, ① দেখুন
- অনুগ্রহ করে তারের গ্রন্থি শক্ত করুন, ② দেখুন
- অনুগ্রহ করে অব্যবহৃত বৈদ্যুতিক ইন্টারফেসটি একটি ব্লাইন্ড প্লাগ দিয়ে প্লাগ করুন, ③ দেখুন
10. সেন্সর লিনিয়ারিটি
বিম অ্যাঙ্গেল
বিম অ্যাঙ্গেল হল সেই বিম অ্যাঙ্গেল যেখানে রাডার তরঙ্গের শক্তি ঘনত্ব তার সর্বোচ্চ মানের অর্ধেক (3dB প্রস্থ) এ পৌঁছায়। মাইক্রোওয়েভগুলি বিম রেঞ্জের বাইরে সংকেত নির্গত করে এবং হস্তক্ষেপকারী বস্তু দ্বারা প্রতিফলিত হতে পারে।
| লেন্স অ্যান্টেনা ব্যাস | Φ32mm লেন্স অ্যান্টেনা | Φ42mm লেন্স অ্যান্টেনা | Φ76mm লেন্স অ্যান্টেনা | Φ74.7mm এয়ার পার্জ সহ লেন্স অ্যান্টেনা |
| বিম অ্যাঙ্গেল | 7° | 6° | 3° | 3° |
অ্যান্টেনার আকার যত বড় হবে এবং বিম অ্যাঙ্গেল α যত ছোট হবে, তত কম হস্তক্ষেপ প্রতিধ্বনি তৈরি হবে।
আরও সঠিক পরিমাপের জন্য, সংকেত বীমের সীমার মধ্যে কোনো অভ্যন্তরীণ ডিভাইস (যেমন লিমিট সুইচ, তাপমাত্রা সেন্সর, বেস, ভ্যাকুয়াম রিং, হিটিং কয়েল, বাফল ইত্যাদি) ইনস্টল করা এড়িয়ে চলুন।
KLD800 সিরিজ পণ্য প্রদর্শন
