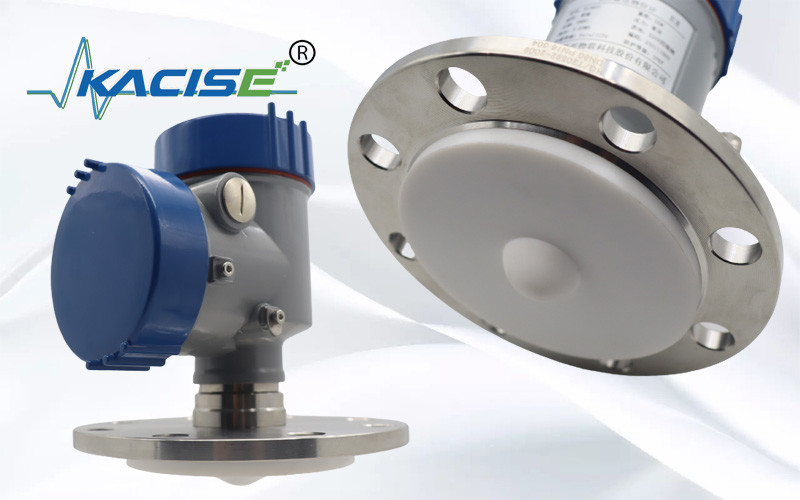

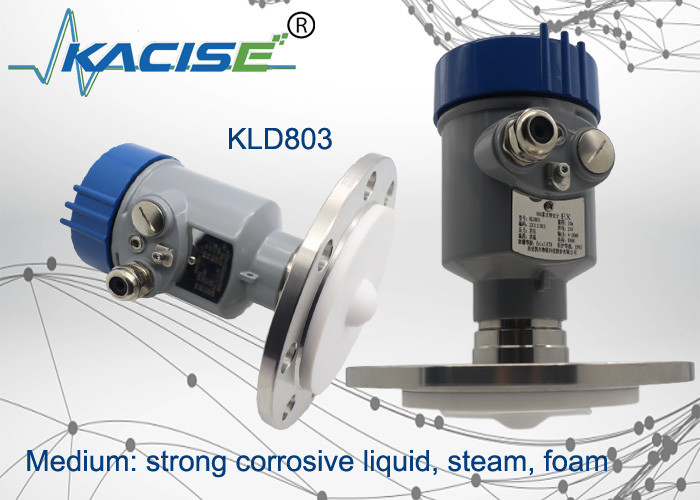

KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge

KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge

30m High Accuracy Radar Level Meter

Aluminum Water Tank Radar Gauge

80G Radar Water Tank Level Meter

Place of Origin:

CHINA

পরিচিতিমুলক নাম:

KACISE

সাক্ষ্যদান:

CE

Model Number:

KLD803

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
ঘনত্ব:
80GHz
আউটপুট:
ফোর-ওয়্যার 4...20mA/ RS485 মডবাস
বিস্ফোরণ প্রতিরোধী:
Exia IIC T6 Ga/Exd Ia IIC T6 Gb
সুরক্ষা:
আইপি ৬৭
পরিসীমা:
0.1m~100m
মাঝারি:
শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা
প্রক্রিয়া চাপ:
-0.1~2.5MPa
পাওয়ার সাপ্লাই:
দুই-তার/DC24V চার-তার/DC12~24V চার-তার/AC220V
বিশেষভাবে তুলে ধরা:

30m High Accuracy Radar Level Meter

,

Aluminum Water Tank Radar Gauge

,

80G Radar Water Tank Level Meter

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১ পিসি
মূল্য
200-800
প্যাকেজিং বিবরণ
প্রতিটি ইউনিটের পৃথক বাক্স রয়েছে এবং সমস্ত বাক্স স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকদের অনুরোধে প্যাক ক
ডেলিভারি সময়
৫-৮ কার্যদিবস
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
যোগানের ক্ষমতা
প্রতি সপ্তাহে 1000 পিস/পিস আলোচনা সাপেক্ষ
পণ্যের বর্ণনা

KLD803 30m উচ্চ নির্ভুলতা রাডার লেভেল মিটার ওয়াটার ট্যাঙ্ক 4 - 20mA রাডার গেজ


KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 0


KLD803 80G রাডার লেভেল গেজ ফ্রিকোয়েন্সি মডুলেটেড ক্রমাগত তরঙ্গ (এফএমসিডাব্লু) প্রযুক্তি গ্রহণ করে। অ্যান্টেনা একটি উচ্চ ফ্রিকোয়েন্সি এফএম রাডার সংকেত নির্গত করে এবং রাডার সংকেতের ফ্রিকোয়েন্সি রৈখিকভাবে বৃদ্ধি পায়.প্রেরিত রাডার সংকেতটি একই অ্যান্টেনা দ্বারা গ্রহণ করা হয় যা পরিমাপ মাধ্যমের দ্বারা প্রতিফলিত হয়। একই সময়ে,প্রেরিত সিগন্যাল ফ্রিকোয়েন্সি এবং প্রাপ্ত সিগন্যাল ফ্রিকোয়েন্সির মধ্যে ফ্রিকোয়েন্সি পার্থক্য পরিমাপ দূরত্বের সমানুপাতিক. সংগ্রহ করা ফ্রিকোয়েন্সি পার্থক্য সংকেত প্রতিফলিত প্রতিধ্বনি বর্ণালী পেতে দ্রুত ফুরিয়ে রূপান্তর (এফএফটি) এর সাপেক্ষে,এবং লক্ষ্যমাত্রা থেকে দূরত্ব পরিমাপ করা হয় এই ভিত্তিতে গণনা করা হয়.

1.পণ্যের মাত্রা

KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 1

2কাজ করার নীতি


রাডার অ্যান্টেনাটি একটি সংকীর্ণ মাইক্রোওয়েভ ইমপ্লান্ট প্রেরণ করে যা পরীক্ষিত মাধ্যমের পৃষ্ঠে পৌঁছানোর সময় প্রতিফলিত হবে এবং তারপরে অ্যান্টেনা সিস্টেম দ্বারা আবার গৃহীত হবে।সিগন্যালগুলি বৈদ্যুতিক সার্কিটে প্রেরণ করা হয় এবং তারপর স্তরের সংকেতগুলিতে রূপান্তরিত করা হয়যেহেতু মাইক্রোওয়েভের ট্রান্সমিশন গতি এত দ্রুত, তাই পরীক্ষিত মাধ্যমের পৃষ্ঠে মাইক্রোওয়েভ ট্রান্সমিশনের জন্য ব্যবহৃত সময় এবং তারপরে প্রতিফলিত হয় প্রায় 0.
KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 2

3. প্রযুক্তিগত বৈশিষ্ট্য


মিলিমিটার ওয়েভ রাডার, পরিমাপের নির্ভুলতা ±2 মিমি পর্যন্ত পৌঁছতে পারে এবং সর্বনিম্ন পরিমাপের অন্ধ অঞ্চল 0.05 মিটার।
√ ছোট অ্যান্টেনা আকার আরো কাজের অবস্থার পরিমাপ সন্তুষ্ট।
✓ বিভিন্ন লেন্স অ্যান্টেনা, ছোট লঞ্চ কোণ, আরো ঘনীভূত শক্তি, শক্তিশালী ইকো সংকেত এবং একই শিল্প ও খনির অবস্থার অধীনে অন্যান্য রাডার পণ্যগুলির তুলনায় উচ্চ নির্ভরযোগ্যতা।
∙ এটিতে আরও শক্তিশালী অনুপ্রবেশ রয়েছে এবং সংযুক্তি এবং ঘনীভবন ক্ষেত্রে এটি স্বাভাবিকভাবে ব্যবহার করা যেতে পারে।
ডায়নামিক সিগন্যালের পরিসীমা আরও বড় এবং নিম্ন ডায়েলক্ট্রিক ধ্রুবক মিডিয়া পরিমাপ আরও স্থিতিশীল।
একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া

4প্রযুক্তিগত বিবরণী এবং মডেল নির্বাচন

মডেল KLD803
মাঝারি শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা
পরিমাপ পরিসীমা 0.1m~10/20/30/60/100m
প্রসেস সংযোগ ফ্ল্যাঞ্জ ≥ DN50
প্রক্রিয়া তাপমাত্রা

-৪০ ০১৩০°সি

প্রসেস চাপ -০.১.২.৫ এমপিএ
অ্যান্টেনার আকার 34 মিমি লেন্স অ্যান্টেনা (ফ্ল্যাঞ্জের আকার অনুযায়ী)
অ্যান্টেনা উপাদান পিটিএফই
সঠিকতা ±১ মিমি (৩৫ মিটারের নিচে) ±৫ মিমি (৩৫ মিটার থেকে ১০০ মিটারের মধ্যে)
সুরক্ষা শ্রেণি P67
কেন্দ্রীয় ফ্রিকোয়েন্সি ৮০ গিগাহার্জ
উৎক্ষেপণ কোণ ৩°
পাওয়ার সাপ্লাই ডাবল-ওয়্যার / ডিসি 24 ভি / চার-ওয়্যার / ডিসি 12 ~ 24 ভি / চার-ওয়্যার / এসি 220 ভি
কেসিং অ্যালুমিনিয়াম/স্টেইনলেস স্টীল
সিগন্যাল আউটপুট দুই তার /4...20mA/HART প্রোটোকল চার তার /4...20mA/ RS485 Modbus


5ইনস্টলেশনের প্রয়োজনীয়তা
যন্ত্রটি ইনস্টল করার সময়, উপাদান ইনপুটের উপরে এটি ইনস্টল করা এড়িয়ে চলুন এবং বিভিন্ন বস্তুগুলি যা সংকেতকে প্রভাবিত করে, যেমন আলোড়নকারী প্যাডল ইত্যাদি এড়ানোর চেষ্টা করুন।
KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 3

6বিদ্যুৎ সংযোগ


পাওয়ার সাপ্লাই
(৪ ০২০ এমএ/হার্ট (২ টি ক্যারিয়ার)
পাওয়ার সাপ্লাই এবং আউটপুট বর্তমান সিগন্যাল একটি দ্বি-কর্জ সুরক্ষিত তারের ভাগ করে। নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন।

(৪২০ এমএ ((৪ ওয়্যার/৬ ওয়্যার)
পাওয়ার সাপ্লাই আলাদাভাবে চালিত করা প্রয়োজন,এবং একটি চার কোর shielded ক্যাবল পাওয়ার সাপ্লাই এবং বর্তমান সংকেত জন্য ব্যবহার করা হয় (বর্তমান সংকেত এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে, এবং একযোগে আউটপুটের জন্য একটি ছয়-কোরের সুরক্ষিত ক্যাবলের প্রয়োজন হয়) ।

RS485/মডবাস
পাওয়ার সাপ্লাই পৃথকভাবে শক্তি প্রয়োজন, এবং একটি চার-কোর shielded তারের শক্তি সরবরাহ এবং ডিজিটাল সংকেত জন্য ব্যবহার করা হয়। (বর্তমান সংকেত এবং RS485 ইন্টারফেস একই সময়ে আউটপুট করা যেতে পারে,এবং একই সময়ে আউটপুটের জন্য একটি ছয়-কোরের সুরক্ষিত ক্যাবলের প্রয়োজন হয়) ।

7. সংযোগ
KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 4
8.সুরক্ষা গাইড


দয়া করে স্থানীয় বৈদ্যুতিক ইনস্টলেশন প্রবিধানের প্রয়োজনীয়তা মেনে চলুন! কর্মীদের স্বাস্থ্য এবং নিরাপত্তা জন্য স্থানীয় প্রবিধান অনুসরণ করুন।যন্ত্রের বৈদ্যুতিক উপাদানগুলির সাথে সমস্ত অপারেশন অবশ্যই প্রশিক্ষণপ্রাপ্ত পেশাদারদের দ্বারা সম্পন্ন করা উচিতআপনার প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করার জন্য দয়া করে যন্ত্রের নাম প্লেটটি পরীক্ষা করুন।দয়া করে নিশ্চিত করুন যে পাওয়ার সাপ্লাই ভোল্টেজটি পরিমাপের নামের প্লেটে থাকা প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ.

9সুরক্ষার মাত্রা


এই যন্ত্রটি IP66/67 সুরক্ষা শ্রেণীর প্রয়োজনীয়তা পূরণ করে, দয়া করে তারের সিলিং হেডের জলরোধীতা নিশ্চিত করুন। নীচে দেখানো হয়েছেঃ
KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 5
কিভাবে নিশ্চিত করা যায় যে ইনস্টলেশনটি IP67 এর প্রয়োজনীয়তা পূরণ করেঃ
সিলিং হেড ক্ষতিগ্রস্ত হয় নি তা নিশ্চিত করুন।
ক্যাবলটি ক্ষতিগ্রস্ত না হয়েছে তা নিশ্চিত করুন।
দয়া করে নিশ্চিত হয়ে নিন যে ব্যবহৃত তারগুলি বৈদ্যুতিক সংযোগের নিয়মাবলীর প্রয়োজনীয়তা পূরণ করে।
বৈদ্যুতিক ইন্টারফেস প্রবেশ করার আগে, ক্যাবল নিচে বাঁক যাতে পানি হাউজিং মধ্যে প্রবাহিত হবে না নিশ্চিত করতে, 1 দেখুন
দয়া করে ক্যাবল গ্রন্থি টানুন, দেখুন 2
অনুগ্রহ করে একটি অন্ধ প্লাগ দিয়ে অব্যবহৃত বৈদ্যুতিক ইন্টারফেস সংযোগ করুন, 3 দেখুন

10.সেন্সর লিনিয়ারিটি


রশ্মির কোণ
রেজ কোণ হল রেজ কোণ যেখানে রাডার তরঙ্গের শক্তি ঘনত্ব তার সর্বোচ্চ মানের অর্ধেক (3dB প্রস্থ) পৌঁছায়।মাইক্রোওয়েভগুলি রশ্মির পরিসরের বাইরে সংকেত প্রেরণ করে এবং হস্তক্ষেপকারী বস্তুর দ্বারা প্রতিফলিত হতে পারে.
KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 6


লেন্স অ্যান্টেনা ব্যাসার্ধ

Φ32mm

লেন্স অ্যান্টেনা

Φ42mm

লেন্স অ্যান্টেনা

Φ76mm

লেন্স অ্যান্টেনা

Φ74.7mm

লেন্স বায়ু শুদ্ধকরণ সঙ্গে অ্যান্টেনা

রশ্মির কোণ ৭° ৬° ৩° ৩°


অ্যান্টেনার আকার যত বড় এবং বিম কোণ α যত ছোট, তত কম হস্তক্ষেপের প্রতিধ্বনি তৈরি হবে।
আরও সঠিক পরিমাপের জন্য, কোনও অভ্যন্তরীণ ডিভাইস ইনস্টল করা এড়িয়ে চলুন (যেমন সীমা সুইচ, তাপমাত্রা সেন্সর, বেস, ভ্যাকুয়াম রিং, হিটিং কয়েল, ব্যফল ইত্যাদি) ।) সিগন্যাল লাইটের পরিসরের মধ্যে.

KLD800 সিরিজের পণ্য প্রদর্শনী

KLD803 30m High Accuracy Radar Level Meter Water Tank 4 - 20mA Radar Gauge 7
