Name: KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

বাড়ি > পণ্য > তরল স্তর মিটার >

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

KACISE

সাক্ষ্যদান:

Model Number:

KLD801

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

বিশেষভাবে তুলে ধরা:

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

১ পিসি

মূল্য

আলোচনাযোগ্য

প্যাকেজিং বিবরণ

প্রতিটি ইউনিটের পৃথক বাক্স রয়েছে এবং সমস্ত বাক্স স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকদের অনুরোধে প্যাক ক

Delivery Time

5-8 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

যোগানের ক্ষমতা

প্রতি সপ্তাহে 1000 পিস/পিস আলোচনা সাপেক্ষ

সম্পর্কিত পণ্য

ভিডিও

এনপিএন/পিএনপি আউটপুট সহ ক্ষয় প্রতিরোধী ক্যাপাসিটিভ লেভেল ট্রান্সমিটার পরীক্ষাগারীয় চুল্লিগুলিতে স্তর পর্যবেক্ষণের জন্য ব্যবহৃত হয়

সেরা দাম পান

ভিডিও

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

সেরা দাম পান

ভিডিও

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

সেরা দাম পান

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

সেরা দাম পান

আমাদের সাথে যোগাযোগ

86--17719566736

এখনই যোগাযোগ করুন

পণ্যের বর্ণনা

KLD800 সিরিজ 80G রাডার লেভেল গেজ PTFE অ্যান্টেনা সাইজ ছোট ব্লাইন্ড স্পট

পণ্য বৈশিষ্ট্য

বৈশিষ্ট্য	মান
মাধ্যম	বিস্তারিত বিবরণ দেখুন
মাপার পরিসীমা	0.05m～10/20/30/60/100m
প্রসেস সংযোগ	বিস্তারিত বিবরণ দেখুন
প্রসেস তাপমাত্রা	-40～220℃
প্রসেস চাপ	-0.1～2.5 MPa
অ্যান্টেনার আকার	32/34/76mm লেন্স অ্যান্টেনা
অ্যান্টেনা উপাদান	PTFE
সঠিকতা	±1/±5mm
সুরক্ষা শ্রেণী	IP67
কেন্দ্রীয় ফ্রিকোয়েন্সি	123GHz/80GHz
উৎক্ষেপণ কোণ	3°/2°
বিদ্যুৎ সরবরাহ	দুই-তার /DC24V
আবরণ	অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল
সংকেত আউটপুট	দুই-তার /4...20mA/HART প্রোটোকল

পণ্যের বর্ণনা

KLD-80G সিরিজ রাডার লেভেল গেজ হল একটি 80G অতি-উচ্চ ফ্রিকোয়েন্সি, মিলিমিটার-ওয়েভ রাডার যার পরিমাপের নির্ভুলতা ±2mm পর্যন্ত এবং সর্বনিম্ন অন্ধ অঞ্চল 0.05m। লেন্স অ্যান্টেনা ডিজাইন, ছোট বিম অ্যাঙ্গেল, ছোট-ব্যাসের ট্যাঙ্ক এবং ট্যাঙ্কের মধ্যে আলোড়ন কয়েলের মতো জটিল কাজের অবস্থার জন্য আরও উপযুক্ত।

আরও শক্তিশালী প্রবেশযোগ্যতা এবং একাধিক পরিমাপ মোড সহ, বিভিন্ন শিল্প এবং খনি অনুসারে বিভিন্ন অ্যান্টেনা নির্বাচন করা যেতে পারে যাতে রাডার উচ্চ তাপমাত্রা, উচ্চ চাপ এবং উচ্চ ধুলোর মতো জটিল পরিস্থিতিতে স্থিতিশীল এবং নির্ভুলভাবে পরিমাপ করতে পারে।

উচ্চ-ফ্রিকোয়েন্সি 80g রাডার লেভেল গেজের কম রক্ষণাবেক্ষণ, উচ্চ কর্মক্ষমতা, উচ্চ নির্ভুলতা, উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবনের সুবিধা রয়েছে। ক্যাপাসিটর এবং ওজনের মতো যোগাযোগের যন্ত্রের সাথে তুলনা করলে, এটির অতুলনীয় সুবিধা রয়েছে।

মূল বৈশিষ্ট্য

মিলিমিটার ওয়েভ রাডার, পরিমাপের নির্ভুলতা ±2mm পর্যন্ত পৌঁছতে পারে এবং সর্বনিম্ন পরিমাপ অন্ধ অঞ্চল 0.05m।
ছোট অ্যান্টেনার আকার আরও কাজের অবস্থার পরিমাপকে সন্তুষ্ট করে।
বিভিন্ন লেন্স অ্যান্টেনা, ছোট লঞ্চ অ্যাঙ্গেল, আরও ঘনীভূত শক্তি, শক্তিশালী প্রতিধ্বনি সংকেত।
এটির শক্তিশালী অনুপ্রবেশ রয়েছে এবং আঠালোতা এবং ঘনীভবনের ক্ষেত্রে সাধারণত ব্যবহার করা যেতে পারে।
ডাইনামিক সিগন্যাল রেঞ্জ বড়, এবং কম ডাইইলেকট্রিক ধ্রুবক মিডিয়ার পরিমাপ আরও স্থিতিশীল।
একাধিক পরিমাপ মোড, দ্রুত পরিমাপ মোডে রাডার প্রতিক্রিয়া।

মডেল স্পেসিফিকেশন

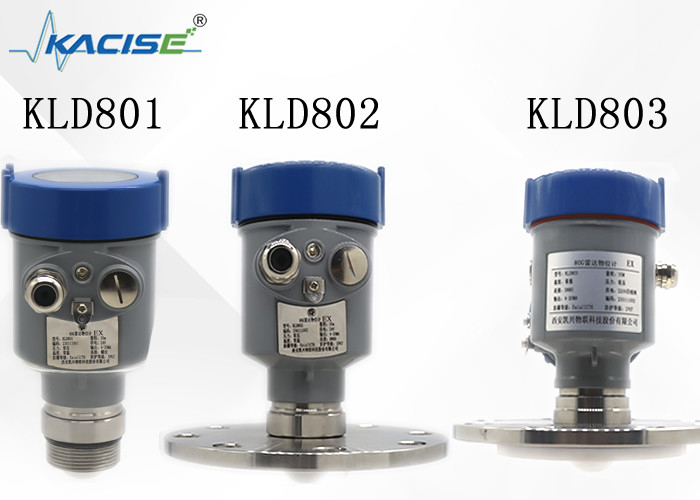

KLD801

মাধ্যম:তরল, ক্ষয়হীন

মাপার পরিসীমা:0.05m～10/20/30/60/100m

প্রসেস সংযোগ:G1½A / 1½NPT থ্রেড / ফ্ল্যাঞ্জ ≥ DN40

প্রসেস তাপমাত্রা:-40～80℃

প্রসেস চাপ:-0.1～0.3 MPa

অ্যান্টেনার আকার:32mm লেন্স অ্যান্টেনা

অ্যান্টেনা উপাদান:PTFE

সঠিকতা:±1mm

সুরক্ষা শ্রেণী:IP67

কেন্দ্রীয় ফ্রিকোয়েন্সি:123GHz

উৎক্ষেপণ কোণ:3°

বিদ্যুৎ সরবরাহ:দুই-তার /DC24V

আবরণ:অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল

সংকেত আউটপুট:দুই-তার /4...20mA/HART প্রোটোকল

KLD802

মাধ্যম:ক্ষয়হীন তরল, সামান্য ক্ষয়কারী তরল

মাপার পরিসীমা:0.1m~10/20/30/60/100m

প্রসেস সংযোগ:ফ্ল্যাঞ্জ ≥ DN80

প্রসেস তাপমাত্রা:-40～110℃

প্রসেস চাপ:-0.1～1.6MPa

অ্যান্টেনার আকার:32mm লেন্স অ্যান্টেনা

অ্যান্টেনা উপাদান:PTFE

সঠিকতা:±1mm (35m এর নিচে পরিসীমা) ±5mm (35m এবং 100m এর মধ্যে পরিসীমা)

সুরক্ষা শ্রেণী:IP67

কেন্দ্রীয় ফ্রিকোয়েন্সি:80GHz

উৎক্ষেপণ কোণ:3°

বিদ্যুৎ সরবরাহ:দুই-তার /DC24V

আবরণ:অ্যালুমিনিয়াম/স্টেইনলেস স্টীল

সংকেত আউটপুট:দুই-তার /4...20mA/HART প্রোটোকল

KLD803

মাধ্যম:শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা

মাপার পরিসীমা:0.1m～10/20/30/60/100m

প্রসেস সংযোগ:ফ্ল্যাঞ্জ ≥ DN50

প্রসেস তাপমাত্রা:-40～130℃

প্রসেস চাপ:-0.1～2.5MPa

অ্যান্টেনার আকার:34mm লেন্স অ্যান্টেনা

অ্যান্টেনা উপাদান:PTFE

সঠিকতা:±1mm (35m এর নিচে পরিসীমা) ±5mm (35m এবং 100m এর মধ্যে পরিসীমা)

সুরক্ষা শ্রেণী:IP67

কেন্দ্রীয় ফ্রিকোয়েন্সি:80GHz

উৎক্ষেপণ কোণ:3°

বিদ্যুৎ সরবরাহ:দুই-তার /DC24V

আবরণ:অ্যালুমিনিয়াম/স্টেইনলেস স্টীল

সংকেত আউটপুট:দুই-তার /4...20mA/HART প্রোটোকল

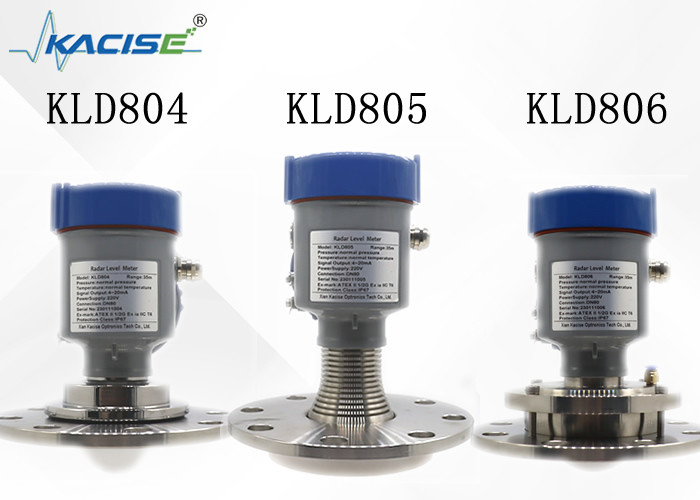

KLD804

মাধ্যম:শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা

মাপার পরিসীমা:0.1m~10/20/30/60/100m

প্রসেস সংযোগ:ফ্ল্যাঞ্জ ≥ DN50

প্রসেস তাপমাত্রা:-40～130℃

প্রসেস চাপ:-0.1～1.0MPa

অ্যান্টেনার আকার:76mm লেন্স অ্যান্টেনা

অ্যান্টেনা উপাদান:PTFE

সঠিকতা:±1mm

সুরক্ষা শ্রেণী:IP67

কেন্দ্রীয় ফ্রিকোয়েন্সি:80GHz

উৎক্ষেপণ কোণ:2°

বিদ্যুৎ সরবরাহ:দুই-তার /DC24V

আবরণ:অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল

সংকেত আউটপুট:দুই-তার /4...20mA/HART প্রোটোকল

KLD805

মাধ্যম:শক্তিশালী ক্ষয়কারী তরল, বাষ্প, ফেনা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ

মাপার পরিসীমা:0.1m~10/20/30/60/100m

প্রসেস সংযোগ:ফ্ল্যাঞ্জ ≥ DN80

প্রসেস তাপমাত্রা:-40～200℃

প্রসেস চাপ:-0.1～2.5MPa

অ্যান্টেনার আকার:76mm লেন্স অ্যান্টেনা

অ্যান্টেনা উপাদান:PTFE/সমগ্র ভরাট

সঠিকতা:±1mm

সুরক্ষা শ্রেণী:IP67

কেন্দ্রীয় ফ্রিকোয়েন্সি:80GHz

উৎক্ষেপণ কোণ:3°

বিদ্যুৎ সরবরাহ:দুই-তার /DC24V

আবরণ:অ্যালুমিনিয়াম / প্লাস্টিক / স্টেইনলেস স্টীল

সংকেত আউটপুট:দুই-তার /4...20mA/HART প্রোটোকল

KLD806

মাধ্যম:কঠিন, স্টোরেজ কন্টেইনার, প্রক্রিয়া কন্টেইনার, শক্তিশালী ডাস্ট অ্যাপ্লিকেশন

মাপার পরিসীমা:0.3m~10/20/30/60/100m

প্রসেস সংযোগ:ফ্ল্যাঞ্জ ≥ DN100

প্রসেস তাপমাত্রা:-40～110℃

প্রসেস চাপ:-0.1～0.3MPa

অ্যান্টেনার আকার:76mm লেন্স অ্যান্টেনা (ঐচ্ছিকভাবে শুদ্ধ করুন)

অ্যান্টেনা উপাদান:PTFE

সঠিকতা:±5mm

সুরক্ষা শ্রেণী:IP67

কেন্দ্রীয় ফ্রিকোয়েন্সি:80GHz

উৎক্ষেপণ কোণ:3°

বিদ্যুৎ সরবরাহ:দুই-তার /DC24V

আবরণ:অ্যালুমিনিয়াম/প্লাস্টিক/স্টেইনলেস স্টীল

সংকেত আউটপুট:দুই-তার /4...20mA/HART প্রোটোকল

ইনস্টলেশন সংযোগ চিত্র

সর্বোচ্চ ইনস্টলেশন স্পুল উচ্চতা H সর্বোচ্চ ইনস্টলেশন স্পুল ব্যাস D এবং পণ্যের লঞ্চ অ্যাঙ্গেলের আকারের উপর নির্ভর করে। খুব বেশি ইনস্টলেশন সংযোগ রাডার কর্মক্ষমতা প্রভাবিত করবে।

KLD801/02

KLD803/KLD804/KLD805A

KLD806

বিদ্যুৎ সরবরাহ

প্রকার	বর্ণনা
(4～20) mA/HART(2 তার)	বিদ্যুৎ সরবরাহ এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড কেবল শেয়ার করে। নির্দিষ্ট সরবরাহ ভোল্টেজ রেঞ্জের জন্য অনুগ্রহ করে প্রযুক্তিগত ডেটা দেখুন।
(4～20) mA(4 তার/6 তার)	বিদ্যুৎ সরবরাহ আলাদাভাবে পাওয়ার করা দরকার এবং বিদ্যুৎ সরবরাহ এবং কারেন্ট সিগন্যালের জন্য একটি চার-কোর শিল্ডেড কেবল ব্যবহার করা হয় (কারেন্ট সিগন্যাল এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে এবং একই সাথে আউটপুটের জন্য একটি ছয়-কোর শিল্ডেড কেবল প্রয়োজন)।
RS485/Modbus	বিদ্যুৎ সরবরাহ আলাদাভাবে পাওয়ার করা দরকার এবং বিদ্যুৎ সরবরাহ এবং ডিজিটাল সিগন্যালের জন্য একটি চার-কোর শিল্ডেড কেবল ব্যবহার করা হয়। (কারেন্ট সিগন্যাল এবং RS485 ইন্টারফেস একই সময়ে আউটপুট হতে পারে এবং একই সাথে আউটপুটের জন্য একটি ছয়-কোর শিল্ডেড কেবল প্রয়োজন)।

সংযোগ চিত্র

নিরাপত্তা নির্দেশিকা

অনুগ্রহ করে স্থানীয় বৈদ্যুতিক ইনস্টলেশন প্রবিধানের প্রয়োজনীয়তাগুলি পর্যবেক্ষণ করুন!

কর্মীদের স্বাস্থ্য ও নিরাপত্তার জন্য স্থানীয় প্রবিধান অনুসরণ করুন। যন্ত্রের বৈদ্যুতিক উপাদানগুলির সমস্ত অপারেশন অবশ্যই আনুষ্ঠানিকভাবে প্রশিক্ষিত পেশাদারদের দ্বারা সম্পন্ন করতে হবে।

পণ্য স্পেসিফিকেশন আপনার প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করতে অনুগ্রহ করে যন্ত্রের নেমপ্লেটটি পরীক্ষা করুন। অনুগ্রহ করে নিশ্চিত করুন যে বিদ্যুৎ সরবরাহের ভোল্টেজ যন্ত্রের নেমপ্লেটের প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ।

সুরক্ষার গ্রেড

এই যন্ত্রটি সম্পূর্ণরূপে সুরক্ষা শ্রেণী IP66/67-এর প্রয়োজনীয়তা পূরণ করে, অনুগ্রহ করে তারের সিলিং হেডের জলরোধীতা নিশ্চিত করুন।

কিভাবে নিশ্চিত করবেন যে ইনস্টলেশন IP67-এর প্রয়োজনীয়তা পূরণ করে:

নিশ্চিত করুন যে সিলিং হেড ক্ষতিগ্রস্ত হয়নি।
নিশ্চিত করুন যে তারের ক্ষতি হয়নি।
অনুগ্রহ করে নিশ্চিত করুন যে ব্যবহৃত তারগুলি বৈদ্যুতিক সংযোগ প্রবিধানের প্রয়োজনীয়তা পূরণ করে।
বৈদ্যুতিক ইন্টারফেসে প্রবেশ করার আগে, তারটিকে নিচে বাঁকুন যাতে জল হাউজিংয়ে প্রবেশ না করে।
অনুগ্রহ করে তারের গ্রন্থি শক্ত করুন।
অনুগ্রহ করে একটি অন্ধ প্লাগ দিয়ে অব্যবহৃত বৈদ্যুতিক ইন্টারফেসটি প্লাগ করুন।

আবরণের মাত্রা

মিমি-তে একক:
